公開番号2025095463
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211482
出願日2023-12-14
発明の名称テンション調整機構及び開口部建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05F 15/643 20150101AFI20250619BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】簡易な構成のテンション調整機構及び開口部建具を提供する。
【解決手段】テンション調整機構1は、第1方向Zを軸線方向として回転可能とされたプーリー4と、プーリー4を支持する支持部材3と、支持部材3を第1方向Zと直交する第2方向Xに移動可能に固定する固定部材2と、調整用ネジ5と、を備え、固定部材2は、調整用ネジ5が挿通可能な調整用ネジ孔221が形成されたネジ挿通部22を有し、支持部材3は、第2方向Xと交差する方向に沿うとともに調整用ネジ孔221に挿通された調整用ネジ5に押圧される押圧面321が形成された押圧部32を有する。

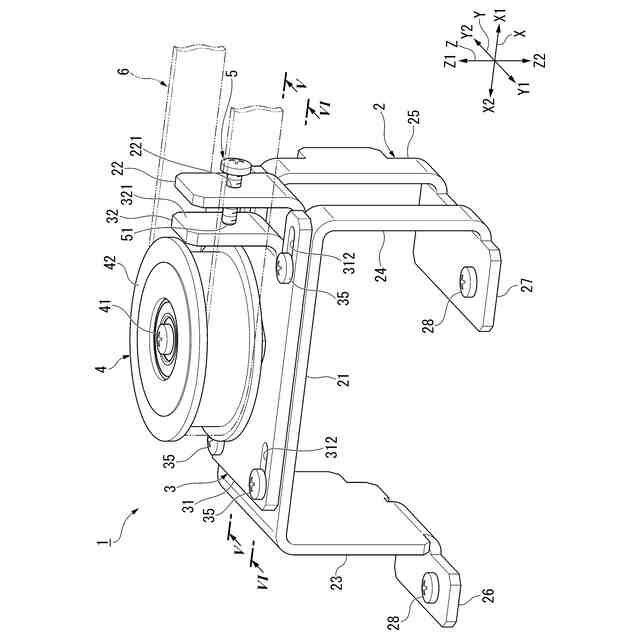

【選択図】図2
特許請求の範囲【請求項１】
第１方向を軸線方向として回転可能とされたプーリーと、
前記プーリーを支持する支持部材と、
前記支持部材を前記第１方向と直交する第２方向に移動可能に固定する固定部材と、
調整用ネジと、を備え、
前記固定部材は、前記調整用ネジが挿通可能な調整用ネジ孔が形成されたネジ挿通部を有し、
前記支持部材は、前記第２方向と交差する方向に沿うとともに前記調整用ネジ孔に挿通された前記調整用ネジに押圧される押圧面が形成された押圧部を有するテンション調整機構。
続きを表示（約 640 文字）【請求項２】
前記支持部材は、前記第２方向に長い長孔が形成されるとともに前記プーリーを支持するプーリー支持部を有し、
前記固定部材は、前記長孔に挿通された固定用ネジがネジ止めされる固定用ネジ孔が形成されたネジ固定部を有する請求項１に記載のテンション調整機構。
【請求項３】
前記押圧面は、前記第２方向に直交する方向に沿って配置され、
前記調整用ネジは、前記第２方向に延びている請求項１に記載のテンション調整機構。
【請求項４】
前記押圧面は、前記第１方向及び前記第２方向に交差する方向に沿って配置され、
前記調整用ネジは、前記第１方向に延びている請求項１に記載のテンション調整機構。
【請求項５】
前記押圧面は、前記第２方向に直交する方向に沿って配置され、
前記調整用ネジは、前記第１方向及び前記第２方向に交差する方向に延びている請求項１に記載のテンション調整機構。
【請求項６】
前記押圧面は、前記第１方向及び前記第２方向に交差する方向に沿って配置され、
前記調整用ネジは、前記第１方向及び前記第２方向に交差する方向に延びている請求項１に記載のテンション調整機構。
【請求項７】
請求項１または２に記載のテンション調整機構と、
前記プーリーに巻回されたベルトと、
前記ベルトの回転にあわせて移動する障子と、を備える開口部建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、テンション調整機構及び開口部建具に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、ベルトやワイヤ等の部材のテンションを調整するために、丸棒にコイルばねを巻回した部材を用いた機構（下記の特許文献１参照）等が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２１２５１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
内蔵されたコイルばねや、他部品との位置関係により中間に設けた対象部品を揺動させるための部品等、部品点数が多くなるという問題点がある。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、簡易な構成のテンション調整機構及び開口部建具を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るテンション調整機構は、第１方向を軸線方向として回転可能とされたプーリーと、前記プーリーを支持する支持部材と、前記支持部材を前記第１方向と直交する第２方向に移動可能に固定する固定部材と、調整用ネジと、を備え、前記固定部材は、前記調整用ネジが挿通可能な調整用ネジ孔が形成されたネジ挿通部を有し、前記支持部材は、前記第２方向と交差する方向に沿うとともに前記調整用ネジ孔に挿通された前記調整用ネジに押圧される押圧面が形成された押圧部を有する。
【図面の簡単な説明】
【０００７】

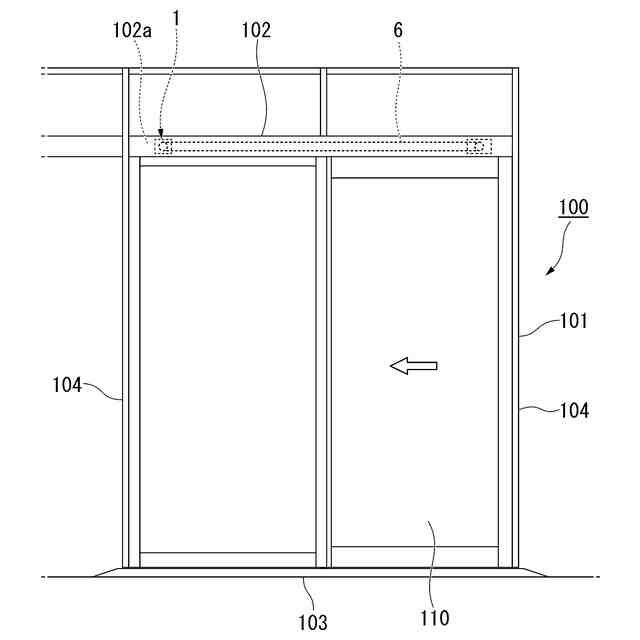

第１実施形態の開口部建具を示す正面図である。
第１実施形態のテンション調整機構を示す斜視図である。

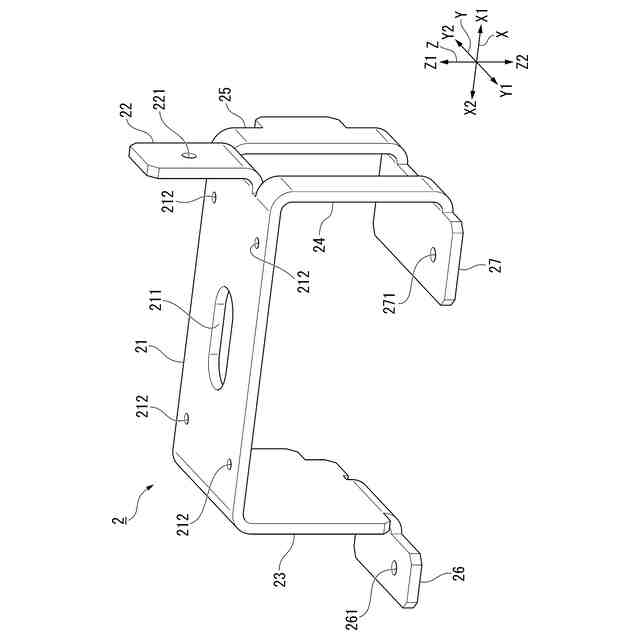

第１実施形態のテンション調整機構の固定部材を示す斜視図である。

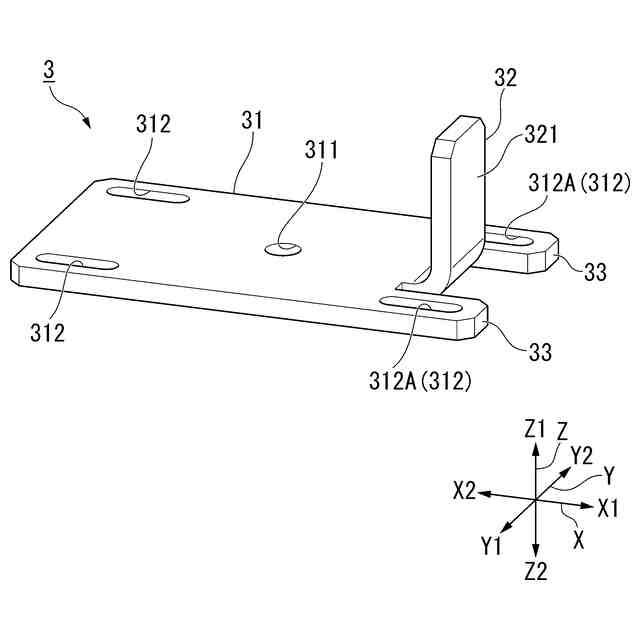

第１実施形態のテンション調整機構の支持部材を示す斜視図である。
図２のＶ－Ｖ線断面図である。
図２のＶＩ－ＶＩ線断面図である。
第２実施形態のテンション調整機構を示す斜視図である。
図７のＶＩＩＩ－ＶＩＩＩ線断面図である。
第３実施形態のテンション調整機構を示す斜視図である。
図９のＸ－Ｘ線断面図である。
第４実施形態のテンション調整機構を示す斜視図である。
図１１のＸＩＩ－ＸＩＩ線断面図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
以下、本開示のテンション調整機構及び開口部建具の第１実施形態を、図１から図６を参照して説明する。以下の実施形態は、本開示の一態様を示すものであり、この開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【０００９】
以下の実施形態においては、本開示のテンション調整機構が開口部建具に取り付けられた例について、自動ドアを挙げて説明する。図１に示すように、自動ドア１００は、枠体１０１と、障子１１０と、テンション調整機構１と、ベルト６と、を備える。自動ドア１００は、特許請求の範囲の開口部建具に対応する。
【００１０】
自動ドア１００の説明において、障子１１０を正面から見た状態で左側を左側と称し、右側を右側と称し、左側と右側とを結ぶ方向を左右方向と称する。
（【００１１】以降は省略されています）
