発明の名称保持具及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類B41J 2/447 20060101AFI20250619BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】露光ヘッドの交換作業性を向上させる。
【解決手段】感光体の軸線方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、前記露光ヘッドを着脱自在に支持する露光支持部材と、を備える画像形成装置における前記露光ヘッドを保持する保持具であって、前記保持具は、前記画像形成装置の外部から挿入され、前記画像形成装置に挿入された状態で前記露光支持部材から取り外された前記露光ヘッドを保持する。
【選択図】図31
特許請求の範囲【請求項１】
感光体の軸線方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、
前記露光ヘッドを着脱自在に支持する露光支持部材と、
を備える画像形成装置における前記露光ヘッドを保持する保持具であって、
前記保持具は、前記画像形成装置の外部から挿入され、前記画像形成装置に挿入された状態で前記露光支持部材から取り外された前記露光ヘッドを保持する、
ことを特徴とする保持具。
続きを表示（約 1,400 文字）【請求項２】
前記画像形成装置は、
感光体を有し、画像形成装置に対して交換可能な感光体ユニットと、
現像剤担持体を有し、画像形成装置に対して交換可能な現像ユニットと、
を備え、
前記保持具は、前記画像形成装置の前記現像ユニット又は前記感光体ユニットを取り外した部分に対して前記画像形成装置の外部から挿入され、前記画像形成装置に挿入された状態で前記露光支持部材から取り外された前記露光ヘッドを保持する、
ことを特徴とする請求項１に記載の保持具。
【請求項３】
前記保持具は、前記露光支持部材から取り外された前記露光ヘッドを保持する保持部を有し、
前記保持部は、露光ヘッドを保持する座面であり、
前記座面は、前記軸線方向の一方から他方に進むにしたがって低くなる高低差を有し、前記軸線方向及び鉛直方向に直交する前記画像形成装置の左右方向の一方から他方に進むにしたがって低くなる高低差を有する、
ことを特徴とする請求項１に記載の保持具。
【請求項４】
前記保持具は、前記画像形成装置に対して前記軸線方向に移動可能に係合する係合部を有し、前記画像形成装置に係合した状態において、前記露光ヘッドの前記軸線方向の位置を規制する第１規制部を備える、
ことを特徴とする請求項１に記載の保持具。
【請求項５】
前記保持具は、前記画像形成装置に対して前記感光体の軸線方向に移動可能に係合する係合部を有し、前記画像形成装置に係合した状態において、前記露光ヘッドの前記軸線方向及び鉛直方向に直交する前記画像形成装置の左右方向の位置を規制する第２規制部を備える、
ことを特徴とする請求項１に記載の保持具。
【請求項６】
前記保持具は、前記画像形成装置に対して前記感光体の軸線方向に移動可能に係合する係合部を有し、前記画像形成装置に係合した状態において、前記露光ヘッドの前記軸線方向に直交する鉛直方向の位置を規制する第３規制部を備える、
ことを特徴とする請求項１に記載の保持具。
【請求項７】
前記保持具は、前記軸線方向において前記露光ヘッドの一部が画像形成装置の外部に露出する第１の位置にて前記軸線方向への移動を規制する第１移動規制部と、
前記軸線方向において前記露光ヘッドが前記第１の位置よりも画像形成装置の内部に位置する第２の位置にて前記軸線方向への移動を規制する第２移動規制部と、を有する、
ことを特徴とする請求項１に記載の保持具。
【請求項８】
前記露光ヘッドは、前記露光支持部材に支持されている状態と、前記保持具に保持されている状態とで姿勢が異なる、
こと特徴とする請求項１に記載の保持具。
【請求項９】
前記露光ヘッドは、発光素子と、前記発光素子から出射された光を前記感光体に集光するレンズと、を有し、
前記露光ヘッドの前記姿勢は、前記軸線方向に沿って見た場合に、前記露光支持部材に支持されている状態と前記保持具に保持されている状態とで前記レンズの光軸方向が異なる、
ことを特徴とする請求項８に記載の保持具。
【請求項１０】
前記感光体ユニット又は前記現像ユニットを交換可能に支持する支持部材を、さらに備える、
ことを特徴とする請求項２に記載の保持具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、露光ヘッドを保持する保持具及び感光体を露光する露光ヘッドを備える画像形成装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
レーザビームプリンタやデジタル複写機などの電子写真方式の画像形成装置においては、感光体を露光する露光部の一例としてＬＥＤ露光ヘッドがある。ＬＥＤ露光ヘッドは、所定数量のＬＥＤを略直線状に並べて画像幅を一括して露光するものである。これはポリゴンミラーを用いるレーザスキャナユニットに比べて体積が小さく駆動部もないことから、装置の小型化や低騒音化に有利である。
【０００３】
ＬＥＤ露光ヘッドは、画像形成装置の内部に配置され、フレキシブルフラットケーブル（以下ＦＦＣと略す）が接続されており、画像形成装置の制御部からの信号がＦＦＣを介してＬＥＤ露光ヘッドに送られている。
【０００４】
特許文献１には、ＦＦＣが接続されたＬＥＤ露光ヘッドを画像形成装置の内部から取り外す際の作業方法について記載されている。まず始めに、作業者は中継基板と制御基板を接続するＦＦＣを中継基板から外し、ＬＥＤ露光ヘッド及び中継基板を支持する支持部材を画像形成装置の手前側に引き出す。その後、作業者は、中継基板とＬＥＤ露光ヘッドを接続するＦＦＣをＬＥＤ露光ヘッドから外し、ＬＥＤ露光ヘッドを支持部材から取り外す。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１８３０４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載された構成では、支持部材の下部に設けられたＦＦＣとＬＥＤ露光ヘッドが接続されている。そのため、露光ヘッドを交換する場合に、画像形成装置の内部でＬＥＤ露光ヘッドからＦＦＣを外した後に、ＬＥＤ露光ヘッドを画像形成装置の内部から取り出す必要があり、ＬＥＤ露光ヘッドの交換作業が困難である。
【０００７】
そこで、本発明の目的は、露光ヘッドの交換作業性を向上させることである。
【課題を解決するための手段】
【０００８】
本発明の代表的な構成は、感光体の軸線方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、前記露光ヘッドを着脱自在に支持する露光支持部材と、を備える画像形成装置における前記露光ヘッドを保持する保持具であって、前記保持具は、前記画像形成装置の外部から挿入され、前記画像形成装置に挿入された状態で前記露光支持部材から取り外された前記露光ヘッドを保持する、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、露光ヘッドを簡単に交換することができ、露光ヘッドの交換作業性を向上させることができる。
【図面の簡単な説明】
【００１０】

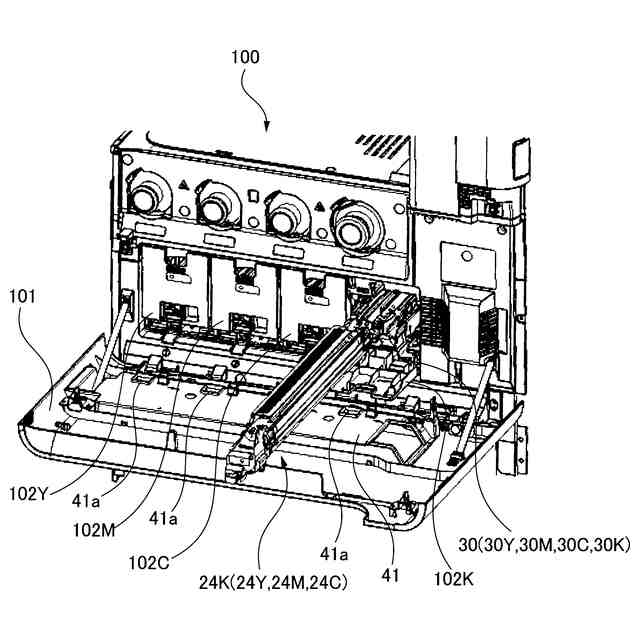

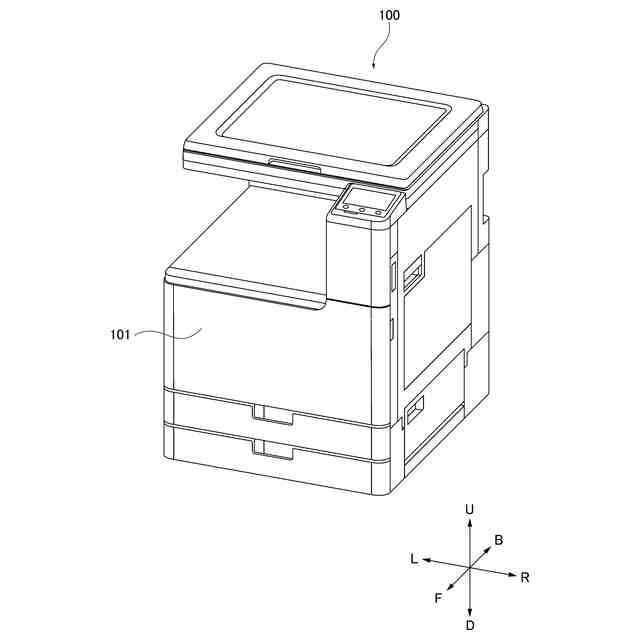

画像形成装置の斜視図

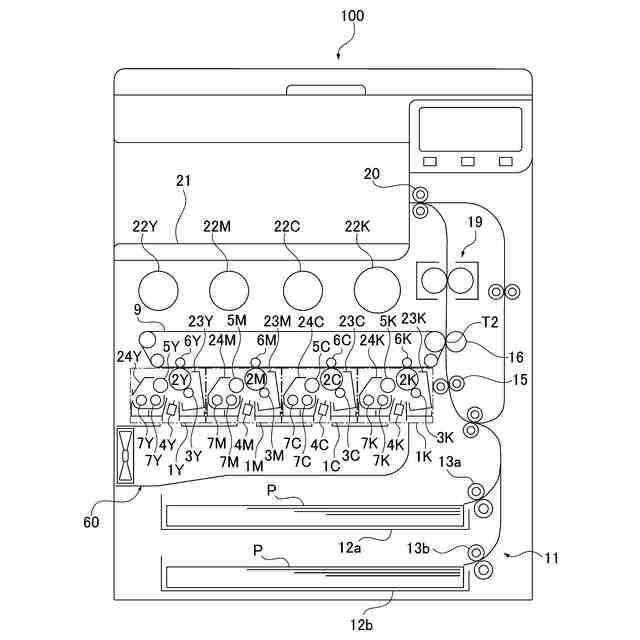

図１における画像形成装置の概略断面図

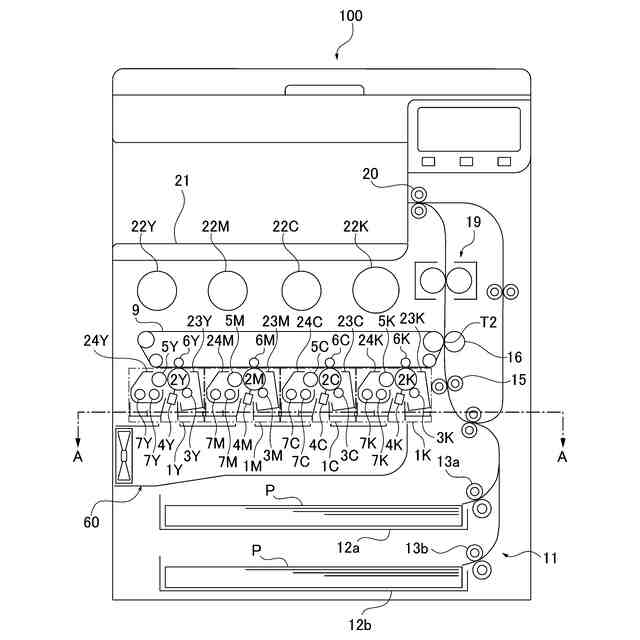

図１における画像形成装置の概略断面図
画像形成装置の斜視図

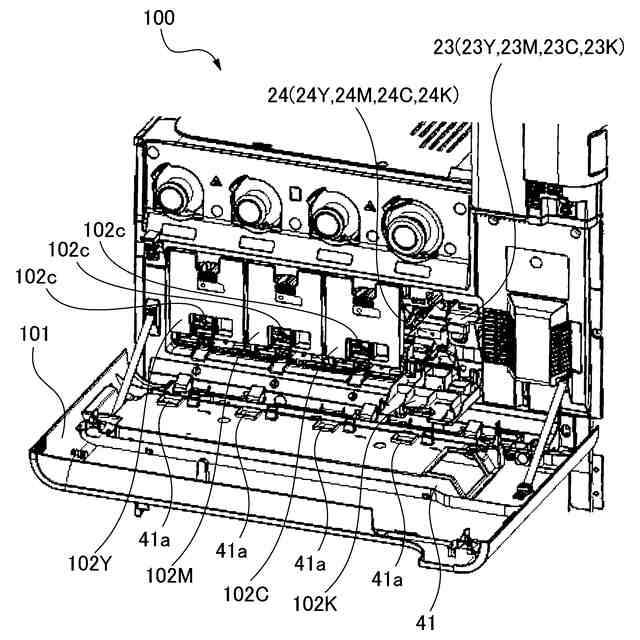

画像形成装置の部分拡大斜視図
画像形成装置の部分拡大斜視図
画像形成装置の部分拡大斜視図

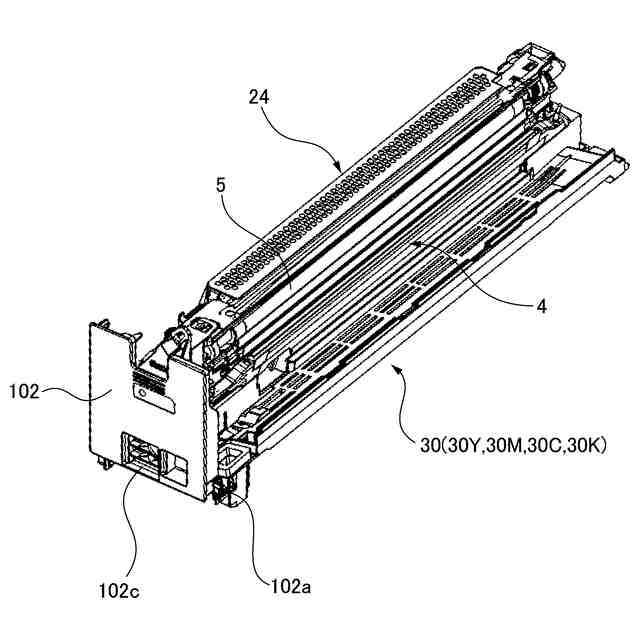

カートリッジトレイの斜視図

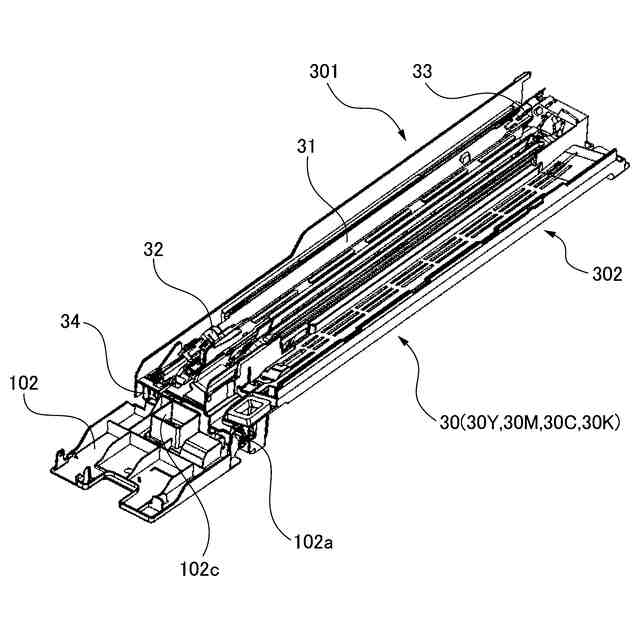

カートリッジトレイの斜視図
露光ヘッドの断面図
露光ヘッドの斜視図
露光ヘッドの斜視図
（ａ）、（ｂ）、（ｃ）露光ヘッドにおける基板を示す図、（ｄ）、（ｅ）レンズアレイを示す図
カートリッジトレイの斜視図
カートリッジトレイと昇降ダクトの下面図
図１４におけるＸ－Ｘ矢視による断面図である。
図１４におけるＹ－Ｙ矢視による断面図
露光冷却エアフローの光軸と垂直方向の断面図
現像ステイの側面図
現像ステイの側面図
図１４におけるＸ－Ｘ矢視による断面図
図２におけるＡ－Ａ矢視による断面図
感光ドラム、露光ヘッドの正面側の位置決めを示す断面斜視図
感光ドラム、露光ヘッドの背面側の位置決めを示す断面斜視図
露光ヘッドを昇降ダクトに置いた状態の断面図
露光ヘッドを昇降ダクトに取り付けた状態の断面図
図２６に示す係合部の拡大断面図
露光ヘッド、ＦＦＣ、ＦＦＣガイドの左面斜視図
（ａ）露光ヘッド、ＦＦＣ、ＦＦＣガイドの断面図、（ｂ）付勢部材の拡大図
図２９（ａ）に示すＦＦＣ接点の拡大図

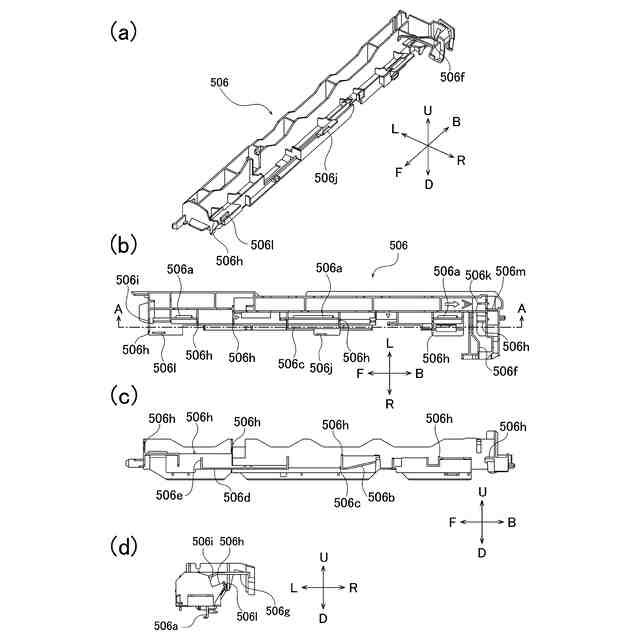

（ａ）（ｂ）（ｃ）（ｄ）露光ヘッド保持部材を示す図
（ａ）（ｂ）（ｃ）（ｄ）ＦＦＣ保持部材を示す図
シート部材を示す図
規制部の左面斜視図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）（ｄ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣ、ＦＦＣガイドの右面斜視図
（ａ）実施例２に係る露光ヘッド、ＦＦＣ、ＦＦＣガイドの断面図、（ｂ）付勢部材の拡大図
図５１（ａ）に示すＦＦＣ接点の拡大図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係る露光ヘッド保持部材を示す図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係るＦＦＣ保持部材を示す図
実施例２に係る規制部の右面斜視図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
【発明を実施するための形態】
