公開番号2025094911
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2024210578
出願日2024-12-03
発明の名称ローカルディミング表示装置のためのフェールセーフ・アーキテクチャ
出願人シナプティクスインコーポレイテッド
代理人個人,個人,工藤・狩野国際弁理士法人
主分類G09G 3/36 20060101AFI20250618BHJP(教育;暗号方法;表示;広告;シール)
要約【解決手段】表示装置がバックライト装置とローカルディミング回路とを備えている。バックライト装置は、表示パネルを照明するように構成された複数の光源を備えている。ローカルディミング回路は、第1ローカルディミングモードにおいて第1入力画像データに基づいてバックライト装置の複数の光源の輝度レベルを個別に制御するように構成されている。ローカルディミング回路は、更に、複数の光源のうちの少なくとも1つの故障に応じて故障モードに入り、故障モードにおいて、該複数の光源の他の光源を所定の輝度レベルに制御するように構成されている。
【効果】故障した光源に対応するゾーンに位置する画素の輝度レベルが効果的に増加する。

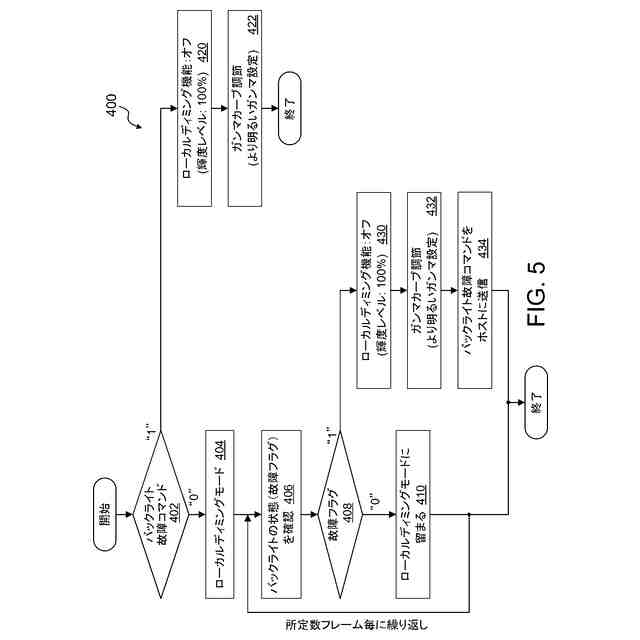

【選択図】図5
特許請求の範囲【請求項１】

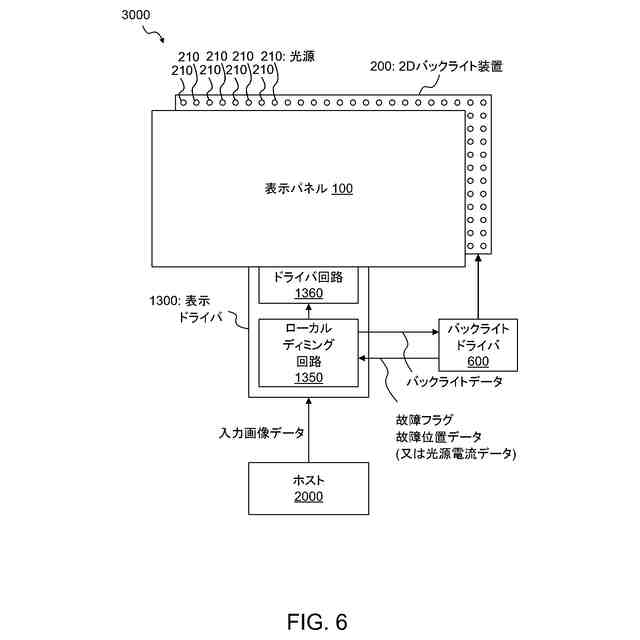

表示パネルを照明するように構成された複数の光源を備えるバックライト装置と、
第１ローカルディミングモードにおいて、第１入力画像データに基づいて前記複数の光源の輝度レベルを個別に制御し、
前記複数の光源のうちの少なくとも１つの故障に応じて故障モードに入り、
前記故障モードにおいて、前記複数の光源のうちの他の光源の輝度レベルを所定の輝度レベルに制御するように構成されたローカルディミング回路と、
を備える
表示装置。
続きを表示（約 2,700 文字）【請求項２】
前記所定の輝度レベルが、前記複数の光源についての許容最大輝度レベルである
請求項１に記載の表示装置。
【請求項３】
前記ローカルディミング回路が、更に、

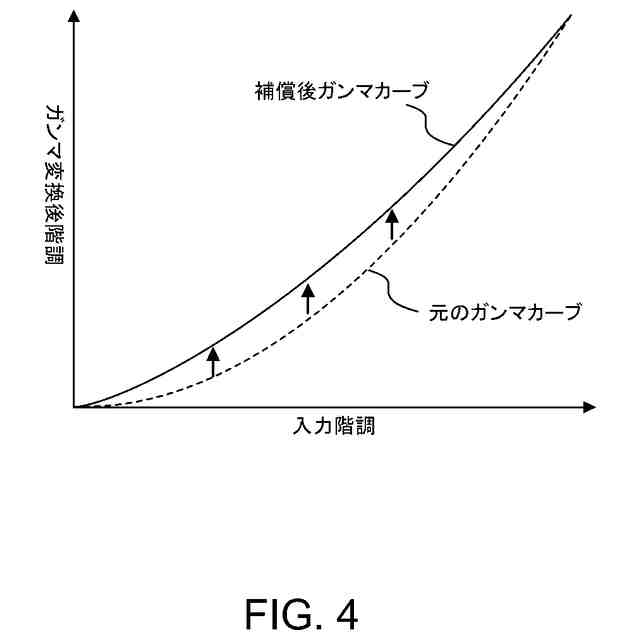

前記ローカルディミング回路が前記故障モードに入ることに応じて、前記複数の光源のうちの故障した光源に対応するゾーンにある画素についての補償後ガンマカーブを、前記ゾーンの画素の輝度レベルを増加させるように決定し、
前記故障モードにおいて、第２入力画像データに対してガンマ変換を行って前記表示パネルを駆動するために使用される第２出力画像データを生成するように構成され、
前記複数の光源のうちの前記故障した光源に対応する前記ゾーンにある画素の画素データについてのガンマ変換が、補償後ガンマカーブに基づいている
請求項１に記載の表示装置。
【請求項４】
前記ローカルディミング回路が、更に、

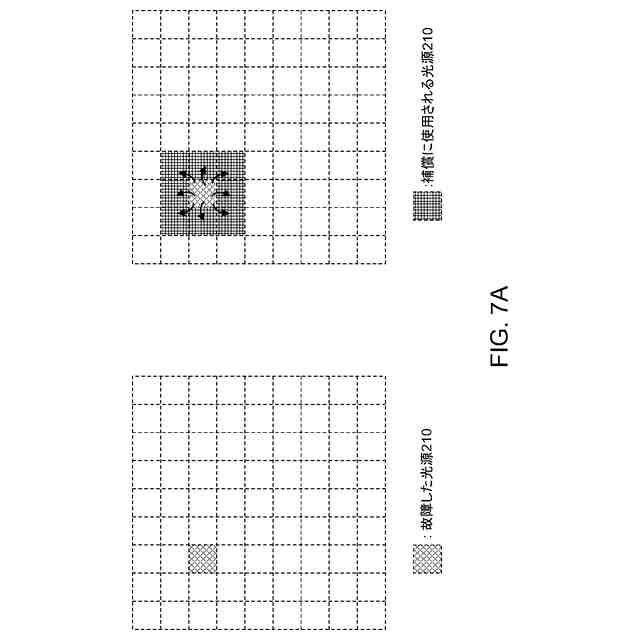

前記複数の光源のうちの故障した光源の数が非零であり、かつ、所定数より少ないことに応じて第２ローカルディミングモードに入り、
前記第２ローカルディミングモードにおいて、
第２入力画像データに基づいて前記各光源についての基礎バックライト値を決定し、
前記各光源についての前記基礎バックライト値が、前記複数の光源のうちの或る故障した光源についての第１基礎バックライト値と、前記複数の光源のうちの前記或る故障した光源に隣接する光源についての第２基礎バックライト値とを含み、
前記第２基礎バックライト値と前記複数の光源のうちの前記故障した光源の配置とに基づいて前記複数の光源のうちの前記隣接する光源についての補償後バックライト値を決定し、
前記補償後バックライト値に基づいて前記複数の光源のうちの前記隣接する光源の輝度レベルを制御するように構成された
請求項１に記載の表示装置。
【請求項５】
前記補償後バックライト値を決定することが、前記複数の光源のうちの前記隣接する光源の輝度レベルを増大するように前記第２基礎バックライト値を前記第１基礎バックライト値に基づいて修正することを含む、
請求項４に記載の表示装置。
【請求項６】
前記ローカルディミング回路が、更に、
前記複数の光源のうちの故障した光源の数が非零であり、かつ、所定の閾値よりも少ないことに応じて第２ローカルディミングモードに入り、
前記第２ローカルディミングモードにおいて、
第２入力画像データに基づいて前記複数の光源のうちの、或る故障していない光源に対応する第１ゾーンの第１平均画像レベル（ＡＰＬ）を算出し、
前記第１ＡＰＬに基づいて前記第１ゾーンにある第１画素の第１ガンマカーブを決定し、
前記第２入力画像データに記述されている前記第１画素の第１階調に対して前記第１ガンマカーブに基づいてガンマ変換を行って前記第１画素を駆動するために使用される第１ガンマ変換後階調を決定し、
前記複数の光源のうちの或る故障した光源に対応する第２ゾーンについて所定の仮想ＡＰＬを規定し、
前記所定の仮想ＡＰＬに基づいて前記第２ゾーンにある第２画素について第２ガンマカーブを決定し、
前記第２入力画像データに記述されている前記第２画素の第２階調に、前記第２ガンマカーブに基づいてガンマ変換を行って前記第２画素を駆動するために使用される第２ガンマ変換後階調を決定するように構成された
請求項１に記載の表示装置。
【請求項７】
前記第１ＡＰＬが小さいほど前記第１ガンマカーブの第１ガンマ値が小さく、
前記所定の仮想ＡＰＬがゼロである
請求項６に記載の表示装置。
【請求項８】
前記ローカルディミング回路が更に、
前記複数の光源のうちの故障した光源の数が非零であり、かつ、所定数よりも少ないことに応じて第２ローカルディミングモードに入り、
前記第２ローカルディミングモードにおいて、
第２入力画像データに基づいて前記複数の光源のうちの故障していない光源に対応する第１ゾーンの第１ＡＰＬを算出し、
前記第１ＡＰＬに基づいて前記第１ゾーンにある第１画素について第１ガンマカーブを決定し、
前記第２入力画像データに記述されている前記第１画素の第１階調に対して前記第１ガンマカーブに基づいてガンマ変換を行って前記第１画素を駆動するために使用される第１ガンマ変換後階調を決定し、
前記第２入力画像データに基づいて前記複数の光源のうちの或る故障した光源に対応する第２ゾーンの第２ＡＰＬを算出し、
前記第２ゾーンについての修正後ＡＰＬを、前記修正後ＡＰＬが前記第２ＡＰＬよりも小さくなるように前記第２ＡＰＬを修正することによって決定し、
前記修正後ＡＰＬに基づいて前記第２ゾーンにある第２画素について第２ガンマカーブを決定し、
前記第２入力画像データに記述されている前記第２画素の第２階調に対して前記第２ガンマカーブに基づいてガンマ変換を行って前記第２画素を駆動するために使用される第２ガンマ変換後階調を決定するように構成された
請求項１に記載の表示装置。
【請求項９】
前記第２ゾーンについての前記修正後ＡＰＬが、前記第２ＡＰＬよりも小さく決定され、
前記第１ＡＰＬが小さいほど前記第１ガンマカーブの第１ガンマ値が小さく、
前記修正後ＡＰＬが小さいほど前記第２ガンマカーブの第２ガンマ値が小さい
請求項８に記載の表示装置。
【請求項１０】
第１ローカルディミングモードにおいて、表示パネルを照明するように構成されたバックライト装置の複数の光源の輝度レベルを第１入力画像データに基づいて個別に制御し、
前記複数の光源のうちの少なくとも１つの故障に応じて故障モードに入り、
前記故障モードにおいて前記複数の光源の他の光源の輝度レベルを所定の輝度レベルに制御するように構成されたローカルディミング回路と、
前記第１入力画像データに基づいて前記表示パネルを駆動するように構成されたドライバ回路と、
を備える
表示ドライバ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、全体として表示装置に関しており、より具体的にはローカルディミング機能を有する表示装置のためのフェールセーフ・アーキテクチャに関している。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
光透過性表示パネル（例えば、光透過性液晶表示（ＬＣＤ）パネル））を備えるパネル表示装置は、該光透過性表示パネルを照明するバックライト装置を備えることがある。直下型バックライト、フルアレイバックライト等のような最新のバックライト装置は、光源（例えば、発光ダイオード（ＬＥＤ））の２次元（２Ｄ）アレイを使用して表示パネルを照明するように構成される場合がある。バックライト装置において２Ｄ光源アレイを用いることで、入力画像データに応じて２Ｄ光源アレイの各光源を個別に制御することによって高いダイナミックコントラストと低消費電力を実現できるローカルディミング機能を実施できる。
【発明の概要】
【０００３】
本概要は、以下で更に説明されている概念の選択を、簡略化した形式で紹介するために提供される。本概要は、必ずしも本開示の主要な特徴又は不可欠な特徴を特定することを意図したものではない。本開示は、下記の様々な態様及び実施形態を含むことがある。
【０００４】
例示的な実施形態において、本開示は、バックライトとローカルディミング回路とを備える表示装置を提供する。バックライト装置は、表示パネルを照明するように構成された複数の光源を備えている。ローカルディミング回路は、第１ローカルディミングモードにおいて、第１入力画像データに基づいて複数の光源の輝度レベルを個別に制御するように構成されている。ローカルディミング回路は、更に、複数の光源のうちの少なくとも１つの故障に応じて故障モードに入り、故障モードにおいて、該複数の光源の他の光源を所定の輝度レベルに制御するように構成されている。
【０００５】
他の例示的な実施形態において、本開示は、ローカルディミング回路とドライバ回路とを備える表示ドライバを提供する。ローカルディミング回路は、第１ローカルディミングモードにおいて、第１入力画像データに基づいてバックライト装置の複数の光源の輝度レベルを個別に制御するように構成されている。該複数の光源は、表示パネルを照明するように構成されている。ローカルディミング回路は、更に、複数の光源のうちの少なくとも１つの故障に応じて故障モードに入り、故障モードにおいて、該複数の光源の他の光源を所定の輝度レベルに制御するように構成されている。ドライバ回路は、第１入力画像データに基づいて表示パネルを駆動するように構成されている。
【０００６】
更に他の例示的な実施形態において、本開示は方法を提供する。該方法は、ローカルディミング回路を第１ローカルディミングモードに設定することを含む。該方法は、更に、第１ローカルディミングモードにあるローカルディミング回路によって、第１入力画像データに基づいてバックライト装置の複数の光源の輝度レベルを個別に制御することを含む。該方法は、更に、該複数の光源のうちの少なくとも１つの故障に応じてローカルディミング回路を故障モードに設定することを含む。該方法は、更に、故障モードにあるローカルディミング回路によって、該複数の光源の他の光源の輝度を所定の輝度レベルに制御することを含む。
【０００７】
他の特徴及び態様は、添付の図面を参照して以下においてより詳細に説明する。
【図面の簡単な説明】
【０００８】

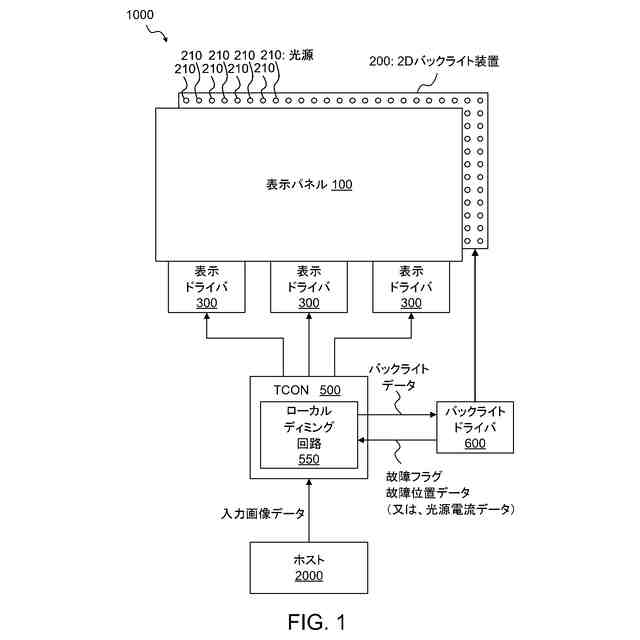

図１は、一以上の実施形態による、表示装置の構成例を図示している。
【０００９】

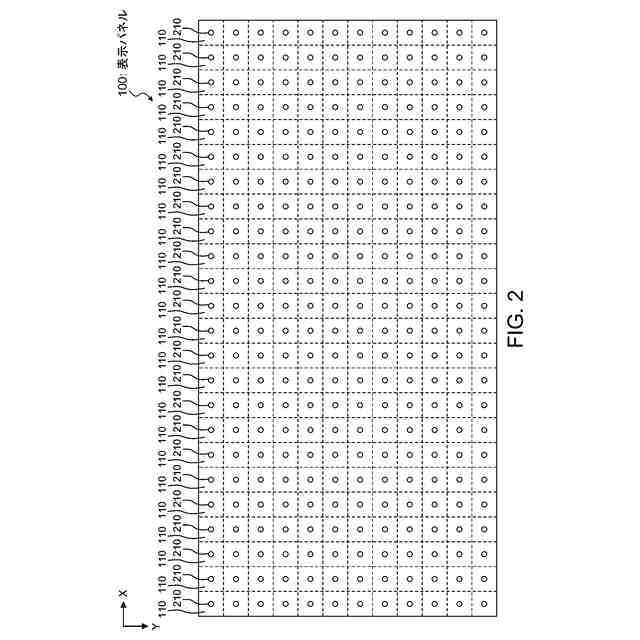

図２は、一以上の実施形態による、バックライト装置の光源の配置例を図示している。
【００１０】

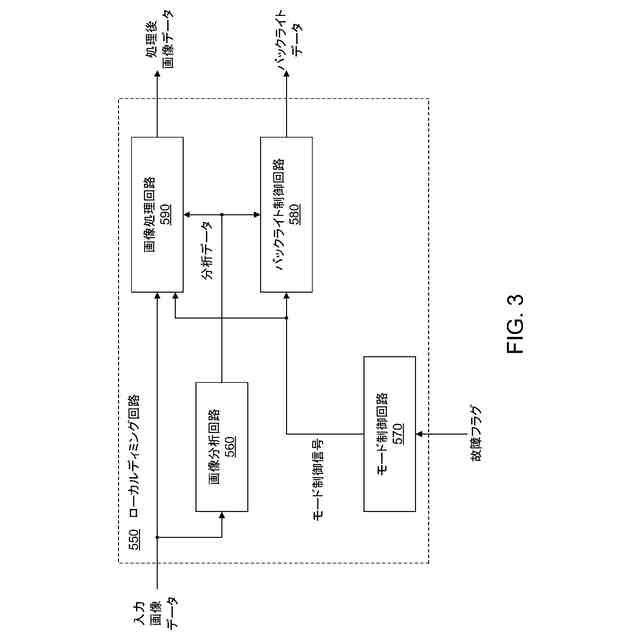

図３は、一以上の実施形態による、ローカルディミング回路の構成例を図示している。
（【００１１】以降は省略されています）
