発明の名称中継装置、車載通信システム、車載通信プログラムおよび車載通信方法
出願人住友電気工業株式会社,住友電装株式会社,株式会社オートネットワーク技術研究所
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04L 12/46 20060101AFI20250617BHJP(電気通信技術)
要約【課題】車載ネットワークにおける中継処理を効率的に行う中継装置、車載通信システム、車両及び車載通信方法を提供する。
【解決手段】中継装置100は、複数の機能部(車速センサ111Aにおけるアプリケーション、エンジンECU111B、自動運転ECU111C)間で送受信されるフレームを中継処理する中継部である転送制御部10と、中継管理部である転送管理部20と、を備え、中継部は、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有する対象フレームを機能部から受信し、対象フレームを中継管理部へ出力し、中継管理部は、対象フレームの内容が所定条件を満たす場合、対象フレームに係るサービスの要求元の機能部またはサービスの要求先の機能部の、車載ネットワークにおける位置に関する位置情報を対象フレームに格納し、対象フレームを中継部へ出力し、中継部が、対象フレームを宛先の機能部へ送信する。
【選択図】図4
特許請求の範囲【請求項１】
複数の機能部を含む車載ネットワークに用いられる中継装置であって、
前記機能部間で送受信されるフレームを中継処理する中継部と、
中継管理部とを備え、
前記中継部は、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記機能部から受信し、受信した前記対象フレームを前記中継管理部へ出力し、
前記中継管理部は、前記中継部から受けた前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを前記中継部へ出力し、
前記中継部は、前記中継管理部から受けた前記対象フレームを、前記対象フレームの宛先の前記機能部へ送信する、中継装置。
続きを表示（約 1,600 文字）【請求項２】
前記中継部は、前記中継装置における前記対象フレームの受信場所を示す場所情報を前記中継管理部へ出力し、
前記中継管理部は、前記中継部から受けた前記場所情報を前記位置情報として前記対象フレームに格納する、請求項１に記載の中継装置。
【請求項３】
前記中継管理部は、前記中継装置の識別情報を前記位置情報として前記対象フレームに格納する、請求項１または請求項２に記載の中継装置。
【請求項４】
複数の機能部と、
車載ネットワークにおいて前記機能部間で送受信されるフレームを中継処理する中継装置とを備え、
前記機能部は、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記中継装置へ送信し、
前記中継装置は、前記機能部から受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを、前記中継装置へ前記対象フレームを送信した前記機能部とは異なる他の前記機能部へ送信し、
前記他の機能部は、前記中継装置から受信した前記対象フレームに格納された前記位置情報に基づいて、前記対象フレームに係るサービスのための処理を行うか否かを判断する、車載通信システム。
【請求項５】
請求項４に記載の車載通信システムを備える、車両。
【請求項６】
複数の機能部を含む車載ネットワークに用いられ、前記機能部間で送受信されるフレームを中継処理する中継装置における車載通信方法であって、
所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記機能部から受信するステップと、
受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納するステップと、
前記位置情報が格納された前記対象フレームを、前記対象フレームの宛先の前記機能部へ送信するステップとを含む、車載通信方法。
【請求項７】
複数の機能部と、車載ネットワークにおいて前記機能部間で送受信されるフレームを中継処理する中継装置とを備える車載通信システムにおける車載通信方法であって、
前記機能部が、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記中継装置へ送信するステップと、
前記中継装置が、前記機能部から受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを、前記中継装置へ前記対象フレームを送信した前記機能部とは異なる他の前記機能部へ送信するステップと、
前記他の機能部が、前記中継装置から受信した前記対象フレームに格納された前記位置情報に基づいて、前記対象フレームに係るサービスのための処理を行うか否かを判断するステップとを含む、車載通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、中継装置、車載通信システム、車両および車載通信方法に関する。
この出願は、２０１９年１０月２８日に出願された日本出願特願２０１９－１９５２９８号を基礎とする優先権を主張し、その開示のすべてをここに取り込む。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
特許文献１（特開２０１９－９５５９号公報）には、以下のようなサーバが開示されている。すなわち、サーバは、ＴＣＰ／ＩＰの通信プロトコルを使用する通信システム（１０）に適用され、クライアント（４０～４４、５０～５４）の購読要求に応じてクライアントにサービスを提供するサーバ（２０）であって、前記サービス毎に、前記サービスを受ける優先度が前記クライアントに対応して設定された優先度テーブル（３２）を記憶しているように構成されたテーブル記憶部（３０）と、前記クライアントから前記サービスの購読を要求されると、前記テーブル記憶部が記憶している前記優先度テーブルに基づいて、前記クライアントからの前記サービスの購読要求を許可するか否かを決定するように構成されたサービス決定部（２６、Ｓ４００～Ｓ４１０）と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９５５９号公報
【発明の概要】
【０００４】
本開示の中継装置は、複数の機能部を含む車載ネットワークに用いられる中継装置であって、前記機能部間で送受信されるフレームを中継処理する中継部と、中継管理部とを備え、前記中継部は、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記機能部から受信し、受信した前記対象フレームを前記中継管理部へ出力し、前記中継管理部は、前記中継部から受けた前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを前記中継部へ出力し、前記中継部は、前記中継管理部から受けた前記対象フレームを、前記対象フレームの宛先の前記機能部へ送信する。
【０００５】
本開示の車載通信システムは、複数の機能部と、車載ネットワークにおいて前記機能部間で送受信されるフレームを中継処理する中継装置とを備え、前記機能部は、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記中継装置へ送信し、前記中継装置は、前記機能部から受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを、前記中継装置へ前記対象フレームを送信した前記機能部とは異なる他の前記機能部へ送信し、前記他の機能部は、前記中継装置から受信した前記対象フレームに格納された前記位置情報に基づいて、前記対象フレームに係るサービスのための処理を行うか否かを判断する。
【０００６】
本開示の車載通信方法は、複数の機能部を含む車載ネットワークに用いられ、前記機能部間で送受信されるフレームを中継処理する中継装置における車載通信方法であって、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記機能部から受信するステップと、受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納するステップと、前記位置情報が格納された前記対象フレームを、前記対象フレームの宛先の前記機能部へ送信するステップとを含む。
【０００７】
本開示の車載通信方法は、複数の機能部と、車載ネットワークにおいて前記機能部間で送受信されるフレームを中継処理する中継装置とを備える車載通信システムにおける車載通信方法であって、前記機能部が、所定の通信プロトコルに従って送受信されるフレームであって、サービスの要求元を識別可能な情報と、要求されるサービスの内容を識別可能な情報とを有するフレームである対象フレームを前記中継装置へ送信するステップと、前記中継装置が、前記機能部から受信した前記対象フレームの内容が所定条件を満たす場合、前記対象フレームに係るサービスの要求元の前記機能部または前記対象フレームに係るサービスの要求先の前記機能部の、前記車載ネットワークにおける位置に関する情報である位置情報を前記対象フレームに格納し、前記位置情報が格納された前記対象フレームを、前記中継装置へ前記対象フレームを送信した前記機能部とは異なる他の前記機能部へ送信するステップと、前記他の機能部が、前記中継装置から受信した前記対象フレームに格納された前記位置情報に基づいて、前記対象フレームに係るサービスのための処理を行うか否かを判断するステップとを含む。
【０００８】
本開示の一態様は、このような特徴的な処理部を備える中継装置として実現され得るだけでなく、中継装置の一部または全部を実現する半導体集積回路として実現され得たり、中継装置における処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、このような特徴的な処理部を備える車載通信システムとして実現され得るだけでなく、かかる特徴的な処理をステップとする方法として実現され得たり、車載通信システムの一部または全部を実現する半導体集積回路として実現され得たり、車載通信システムにおける処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。
【図面の簡単な説明】
【０００９】

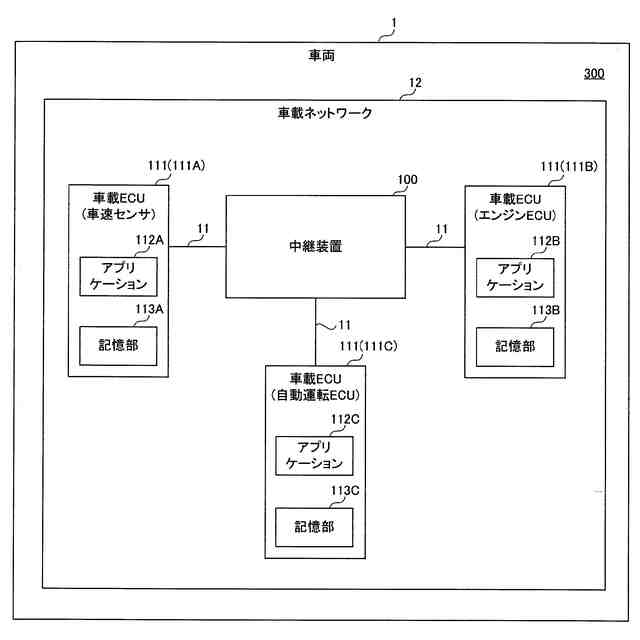

図１は、本開示の実施の形態に係る車載通信システムの構成を示す図である。
図２は、本開示の実施の形態に係る車載ＥＣＵが送受信するフレームの一例を示す図である。
図３は、本開示の実施の形態に係る車載ＥＣＵが送受信するフレームの一例を示す図である。

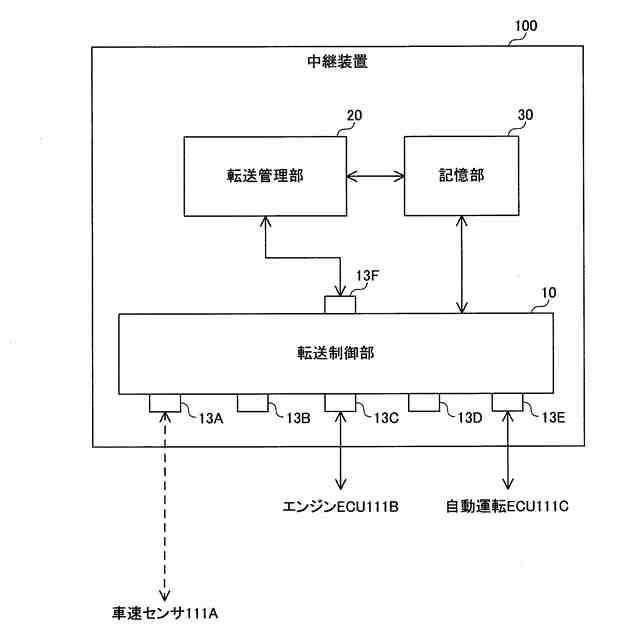

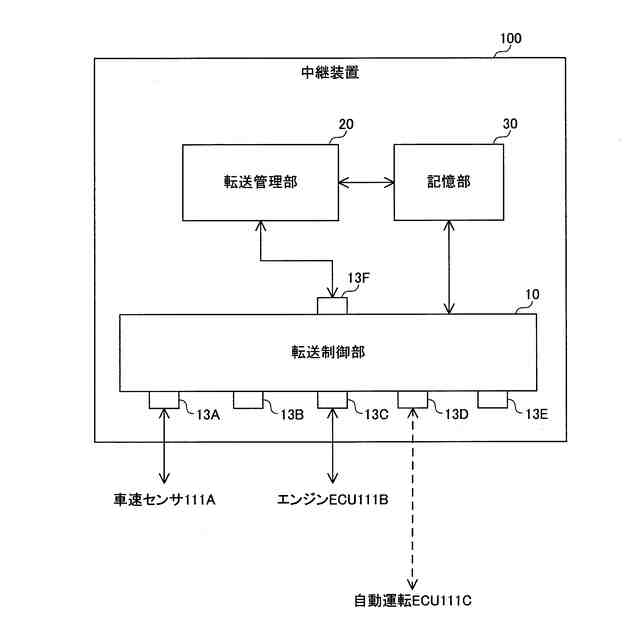

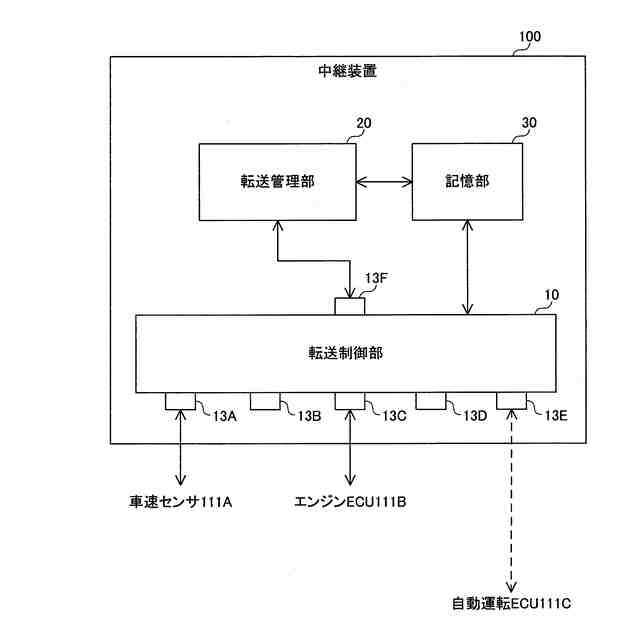

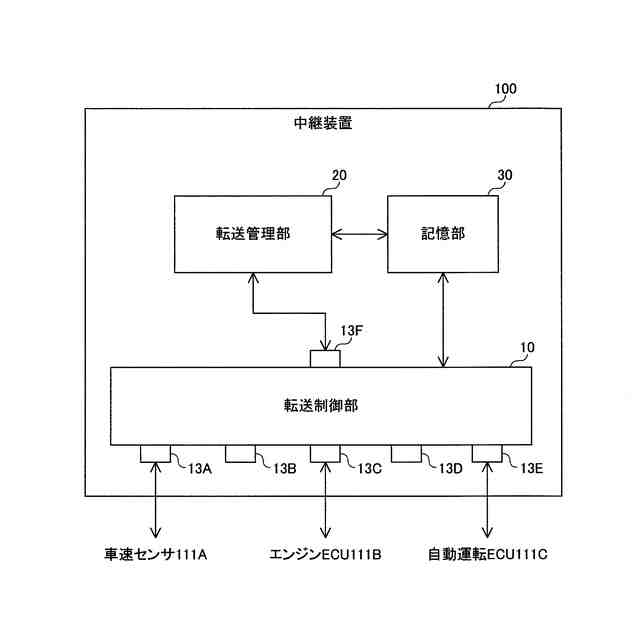

図４は、本開示の実施の形態に係る中継装置の構成の一例を示す図である。

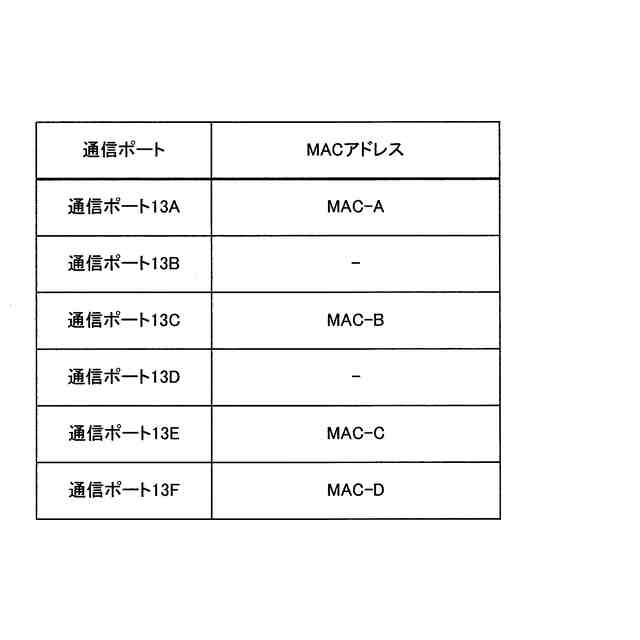

図５は、本開示の実施の形態に係る中継装置の記憶部におけるアドレステーブルの一例を示す図である。
図６は、本開示の実施の形態に係る中継装置に新たな車載ＥＣＵが接続される状況の一例を示す図である。

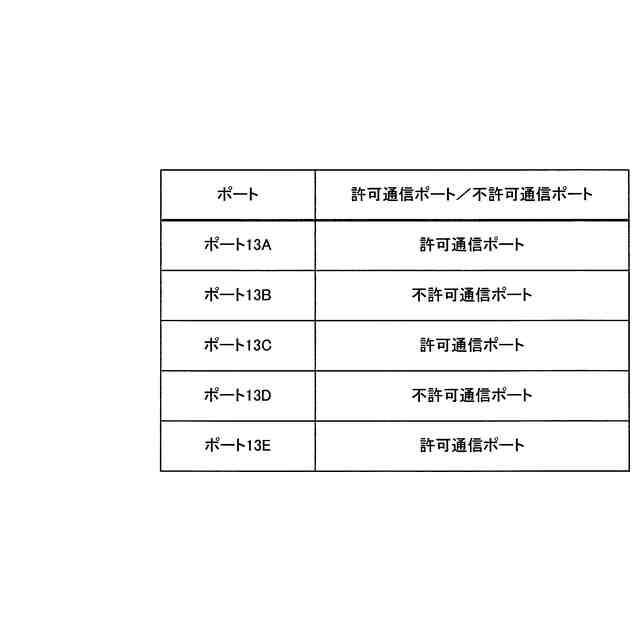

図７は、本開示の実施の形態に係る車載ＥＣＵの記憶部における追加許可テーブルの一例を示す図である。
図８は、本開示の実施の形態に係る中継装置に新たな車載ＥＣＵが接続される状況の他の例を示す図である。
図９は、本開示の実施の形態に係る中継装置に新たな車載ＥＣＵが接続される状況の他の例を示す図である。
図１０は、本開示の実施の形態に係る中継装置に新たな車載ＥＣＵが接続される状況の他の例を示す図である。
図１１は、本開示の実施の形態に係る車載通信システムにおいて中継装置が中継処理の設定を変更する際の動作手順の一例を定めたフローチャートである。
図１２は、本開示の実施の形態に係る車載通信システムにおける機能部間のフレームを中継する処理のシーケンスの一例を示す図である。
図１３は、本開示の実施の形態に係る車載通信システムにおける機能部間のフレームを中継する処理のシーケンスの他の例を示す図である。
図１４は、本開示の実施の形態に係る中継装置の変形例の構成を示す図である。
図１５は、本開示の実施の形態に係る車載通信システムの変形例の構成を示す図である。
【発明を実施するための形態】
【００１０】
近年、車載ネットワークへのサービス指向型通信の導入が進んでいる。
