発明の名称薄膜高分子積層コンデンサ、その使用、及びその製造方法
出願人ルビコン株式会社
代理人個人,個人,個人,個人,個人
主分類H01G 4/32 20060101AFI20250612BHJP(基本的電気素子)
要約【課題】低温でも良好な特性を示す薄膜高分子積層コンデンサを提供する。
【解決手段】樹脂薄膜層と内部電極金属層とが交互に積層された構造を有する薄膜高分子積層コンデンサであって、樹脂薄膜層が、150℃以下のガラス転移温度を有し、かつ少なくとも二官能モノマーを含むモノマーを重合させてなる高分子構造を有し、
下記の条件1及び条件2のうちの少なくともいずれかを満たす、コンデンサ:
条件1:-85℃の条件及び1kHzで計測したときのtanδが、0.8%以下である;
条件2:20℃及び1kHzで計測される静電容量を基準として、-85℃における静電容量減少率が、9%以下である。

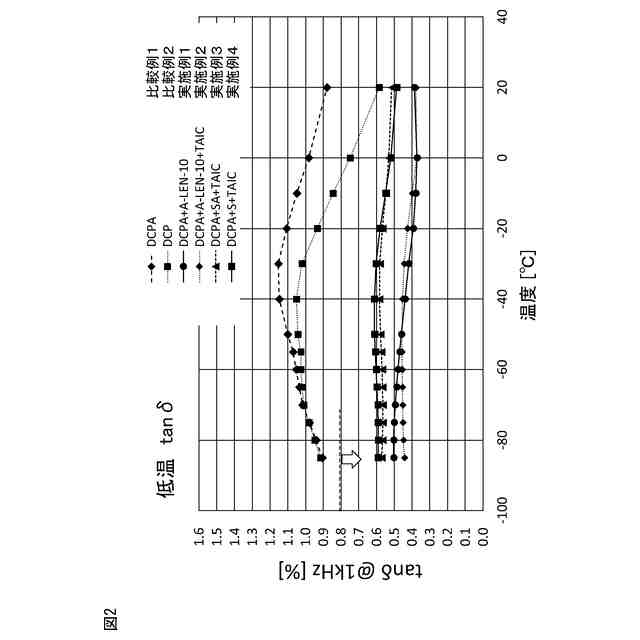

【選択図】図2
特許請求の範囲【請求項１】
樹脂薄膜層と内部電極金属層とが交互に積層された構造を有する薄膜高分子積層コンデンサであって、前記樹脂薄膜層が、１５０℃以下のガラス転移温度を有し、かつ少なくとも二官能モノマーを含むモノマーを重合させてなる高分子構造を有し、
下記の条件１及び条件２のうちの少なくともいずれかを満たす、コンデンサ：
条件１：１ｋＨｚで計測したときの－８５℃におけるｔａｎδが、０．８％以下である；
条件２：２０℃及び１ｋＨｚで計測される静電容量を基準として、－８５℃における静電容量減少率が、９％以下である。
続きを表示（約 1,000 文字）【請求項２】
前記樹脂薄膜層が、少なくとも二官能モノマーと単官能モノマーを含む混合モノマーを重合させてなる高分子構造を有する、請求項１に記載のコンデンサ。
【請求項３】
前記樹脂薄膜層が、さらに三官能及び／又は四官能モノマーを含む混合モノマーを重合させてなる高分子構造を有する、請求項２に記載のコンデンサ。
【請求項４】
前記単官能モノマーのモル量Ｍ１と前記二官能モノマーのモル量Ｍ２との比Ｍ１／Ｍ２が、０．１～１．５である、請求項２又は３に記載のコンデンサ。
【請求項５】
前記三官能モノマーＭ３及び前記四官能モノマーＭ４のモル量の合計Ｍ３＋Ｍ４と前記二官能モノマーのモル量Ｍ２との比（Ｍ３＋Ｍ４）／Ｍ２が、０．０２～０．４である、請求項３に記載のコンデンサ。
【請求項６】
前記二官能モノマー及び前記単官能モノマーが、いずれも、アクリロイル基又はメタクリロイル基を含む、請求項２、３又は５に記載のコンデンサ。
【請求項７】
０℃以下の温度で用いるための、請求項１、２、３又は５に記載のコンデンサ。
【請求項８】
宇宙用途のための、請求項１、２、３又は５に記載のコンデンサ。
【請求項９】
０．２～０．９％のコンデンサ吸水率を示す、請求項１、２、３又は５に記載のコンデンサ。
【請求項１０】
樹脂薄膜層と内部電極金属層とが交互に積層された積層構造体を有する薄膜高分子積層コンデンサを製造する方法であって、
少なくとも二官能モノマーを含むモノマー層を硬化処理して樹脂薄膜層を形成すること、
前記樹脂薄膜層の上に金属を蒸着させて内部電極金属層を形成すること、並びに、
前記樹脂薄膜層の形成及び前記内部電極金属層の形成を交互に繰り返すことによって、前記積層構造体を形成すること、
を含み、
前記樹脂薄膜層のガラス転移温度が１５０℃以下であり、
前記コンデンサが、下記の条件１及び条件２のうちの少なくともいずれかを満たす、
方法：
条件１：１ｋＨｚで計測したときの－８５℃におけるｔａｎδが、０．８％以下である；
条件２：２０℃及び１ｋＨｚで計測される静電容量を基準として、－８５℃における静電容量減少率が、９％以下である。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、薄膜高分子積層コンデンサ、その使用、及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
コンデンサとして、樹脂を含む誘電体層と金属を含む電極層とが交互に積層された構造を有するコンデンサが知られている。このような薄膜高分子積層コンデンサを製造する際には、多くの場合、アクリロイル基又はメタクリロイル基などを有するモノマー（例えばアクリレートモノマー又はメタクリレートモノマー）を用いて樹脂薄膜層が形成される。
【０００３】
特許文献１は、薄膜高分子積層フィルムコンデンサ及びその製造方法を記載している。この製造方法は、真空チャンバー内でモノマーを蒸着してモノマー層を形成した後当該モノマー層に電子線を照射してモノマー層を硬化して樹脂薄膜層を形成する工程と、金属材料を蒸着して金属薄膜層を形成する工程とを、回転ドラム上で交互に繰り返して行うことによって、回転ドラム上に樹脂薄膜層と金属薄膜層とが交互に積層された積層体を製造することを含む。実施例では、トリシクロデカンジメタノールジメタクリレートをモノマーとして用いたことを記載している。
【０００４】
特許文献２は、誘電体部材によって分離された２つの電極を備えたコンデンサを開示している。この文献は、誘電体部材が、特定の化学構造を有する多官能アクリレートのポリマーを備えていることを記載している。
【０００５】
特許文献３は、支持体上に樹脂層を形成するための樹脂層形成装置を記載している。樹脂材料として、アクリレート樹脂又はビニル樹脂を主成分とするものが好ましいとしている。実施例では、ジシクロペンタジエンジメタノールジアクリレートを用いたことを記載している。
【０００６】
特許文献４は、真空中において冷却ロール上に誘電体となる樹脂層と電極金属とを交互に積層してロール状積層体とし、ロール状積層体を冷却ロールから取り外して湾曲した積層体に分割し、湾曲した積層体を加圧しながら熱処理するコンデンサの製造方法を記載している。この文献によれば、誘電体の樹脂が熱硬化性を有しうる。実施例では、ジメチロールトリシクロデカンジアクリレートと１．９－ノナンジオールジアクリレートを樹脂層のために用いたことを記載している。
【０００７】
特許文献５は、コンデンサの製造方法を記載しており、積層途中で、それまでの積層状況に応じてその後に積層する積層数を決定することを記載している。実施例では、樹脂層材料としてジシクロペンタジエンジメタノールジアクリレートを用いたことを記載している。
【０００８】
特許文献６は、極性基を含まないジビニル化合物をポリマー化してなる誘電体を有するコンデンサを記載している。実施例では１，６－ジビニルナフタレンをスパッタリングのターゲットとして用いた高周波スパッタリング法によって誘電体膜を形成したことを記載している
【０００９】
特許文献７は、積層フィルムコンデンサを記載しており、これは、特定の一般式で示されるアリルオキシ基またはビニルオキシ基から単独あるいは併用して選ばれた少なくとも二個の官能基を有する化合物から形成される誘電体を有する。実施例では、１，９－ジビニルオキシノナンを用いて誘電体層を形成したことを記載している。
【００１０】
特許文献８は、コンデンサの製造方法を記載しており、一層毎に樹脂のビニル基残存率を４０～２０％に硬化した後、この冷却ロールから積層板を取り出した積層板を圧力と熱を加えながら熱処理することを記載している。実施例では、ジメチロールトリシクロデカンジアクリレート、１，９－ノナンジオールジアクリレート、シクロヘキサンジメチロールジビニルエーテルを単独あるいは併用したことを記載している。
（【００１１】以降は省略されています）
