公開番号2025090430
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205638
出願日2023-12-05
発明の名称吸収性物品の製造方法
出願人株式会社瑞光
代理人個人
主分類A61F 13/15 20060101AFI20250610BHJP(医学または獣医学;衛生学)
要約【課題】サイズが異なる吸収性物品を、容易に、かつ効率よく製造できる製造方法を提供する。

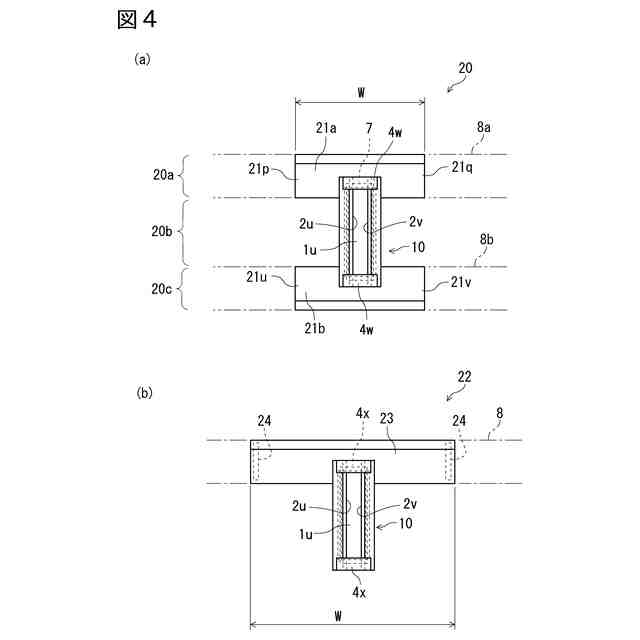

【解決手段】側縁部材連続体2a,2bを第1速度V₁で搬送し、トップシート連続体1を第2速度V₂で搬送し切断してトップシート1xを形成し、端部シート連続体4を第3速度V₃で搬送し切断して端部シート4xを形成し、側縁部材連続体2a,2bにトップシート1xと端部シート4xと第2中間連続体6とを重ね接合し、切断して吸収性本体10を形成し、ウエスト部連続体8a,8bを第4速度V₄で搬送し吸収性本体10を重ね接合し、切断して吸収性物品20を形成し、第1速度V₁～第4速度V₄のうち少なくとも一つの設定値を変更することにより、吸収性本体10の全長L₁、トップシート1xの長さL₂、端部シート片4wの長さL₃,L₄、及び吸収性物品の幅Wの寸法の組合せを変えた吸収性物品20を製造する。

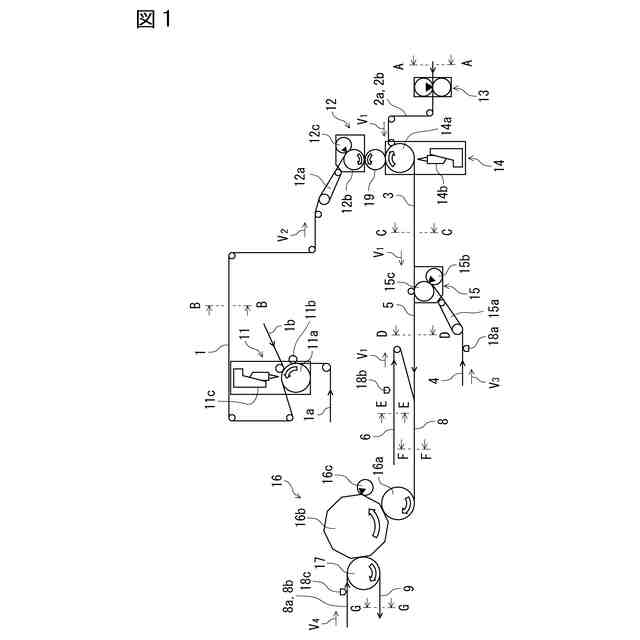

【選択図】図1
特許請求の範囲【請求項１】
前ウエスト部と、後ウエスト部と、前記前ウエスト部と前記後ウエスト部との間のクロッチ部とを備え、前記前ウエスト部と前記後ウエスト部とにはみ出るように前記クロッチ部に配置された吸収性本体を含む吸収性物品を製造する方法であって、
一対の側縁部材連続体を互いに間隔を設けて、第１速度で搬送し、
トップシート連続体を、前記第１速度よりも遅い第２速度で搬送しながら、所定長さの基準時間ごとに前記トップシート連続体を切断して、トップシートを形成し、
端部シート連続体を前記第１速度よりも遅い第３速度で搬送しながら、前記基準時間ごとに前記端部シート連続体を切断して、端部シートを形成し、
前記基準時間ごとに前記トップシートを、前記一対の側縁部材連続体の間を跨ぐように、前記一対の側縁部材連続体の一方主面に重ね互いに接合するとともに、前記基準時間ごとに前記端部シートを、前記一対の側縁部材連続体の間を跨ぐように、前記一対の側縁部材連続体の他方主面に重ね互いに接合して、前記端部シートと前記トップシートとが交互に配置された第１中間連続体を形成し、
カバーシート連続体の一方主面に所定の間隔を設けて吸収体が配置された第２中間連続体を前記第１速度で搬送しながら、前記第２中間連続体を、前記第２中間連続体の前記吸収体が前記第１中間連続体の前記トップシート側に重なるように、前記第１中間連続体に重ね互いに接合して、吸収性本体連続体を形成し、
前記基準時間ごとに前記吸収性本体連続体を、前記端部シートが二分割されるように切断して、切断された前記端部シートからなる一対の端部シート片が両端部に配置された前記吸収性本体を形成し、
ウエスト部連続体を、第４速度で搬送し、前記基準時間ごとに前記吸収性本体を、前記ウエスト部連続体に重ね互いに接合して、吸収性物品連続体を形成し、
前記吸収性物品連続体を、互いに隣り合う前記吸収性本体の間の所定位置で切断して、前記吸収性本体を含む前記吸収性物品を形成し、
前記第１速度と前記第２速度と前記第３速度と前記第４速度のうち少なくとも一つの設定値を変更することにより、前記吸収性本体の全長と、前記吸収性本体の前記トップシートの長さと、前記吸収性本体の前記端部シート片の長さと、前記吸収性物品の幅との寸法の組合せを変えた前記吸収性物品を製造する、吸収性物品の製造方法。
続きを表示（約 840 文字）【請求項２】
前記トップシートを、前記第２速度よりも速い速度で搬送して、前記一対の側縁部材連続体の前記一方主面に重ね互いに接合する、請求項１に記載の吸収性物品の製造方法。
【請求項３】
前記端部シートを、前記第３速度よりも速い速度で搬送して、前記一対の側縁部材連続体の前記他方主面に重ね互いに接合する、請求項１に記載の吸収性物品の製造方法。
【請求項４】
前記基準時間ごとに前記トップシートを、前記一対の側縁部材連続体の前記一方主面に重ね互いに接合し、次いで、前記基準時間ごとに前記端部シートを、前記端部シートの両端部が前記トップシートに重なるように、前記一対の側縁部材連続体の前記他方主面に重ね互いに接合して、前記第１中間連続体を形成する、請求項１に記載の吸収性物品の製造方法。
【請求項５】
前記基準時間ごとに前記端部シートを、前記一対の側縁部材連続体の前記他方主面に重ね互いに接合し、次いで、前記基準時間ごとに前記トップシートを、前記トップシートの両端部が前記端部シートに重なるように、前記一対の側縁部材連続体の前記一方主面に重ね互いに接合して、前記第１中間連続体を形成する、請求項１に記載の吸収性物品の製造方法。
【請求項６】
前記端部シート連続体の一方主面のうち、前記端部シート連続体の両側の側縁それぞれに沿う一対の側縁領域に接着剤を塗布し、前記側縁領域の間に前記接着剤が塗布されていない未塗布領域を形成し、前記未塗布領域が前記トップシートに対向する前記第１中間連続体を形成する、請求項１に記載の吸収性物品の製造方法。
【請求項７】
前記トップシート連続体は、互いに積層され接合された第１シート連続体と第２シート連続体とからなり、前記第１シート連続体はエンボス加工され、前記一対の側縁部材連続体の前記一方主面に接する、請求項１乃至６のいずれか一つに記載の吸収性物品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸収性物品の製造方法に関し、詳しくは、吸収性物品に用いる吸収性本体を製造する技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

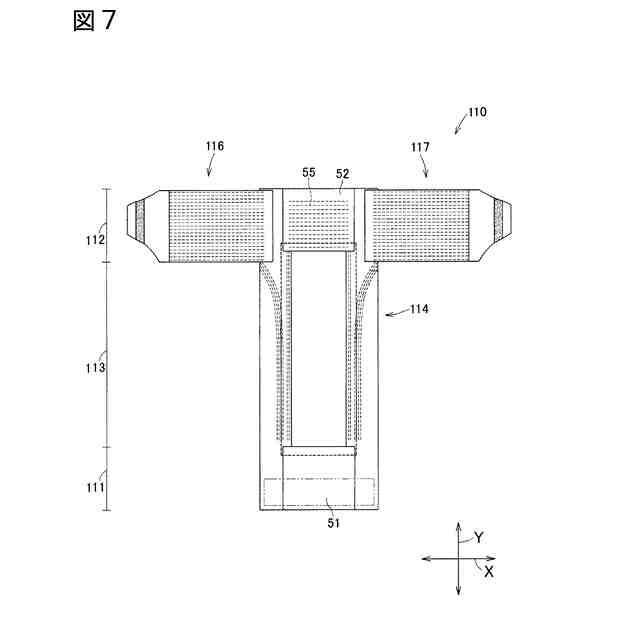

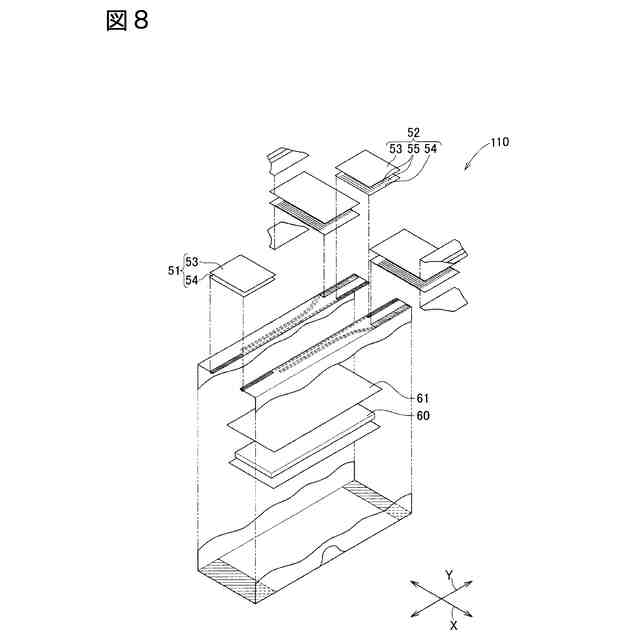

使い捨ておむつ、使い捨てパンツ等の吸収性物品は、吸収体性本体を含む。例えば、図７は吸収性物品の展開図である。図８は吸収性物品の分解斜視図である。
【０００３】
図７及び図８に示すように、吸収性物品１１０は、前ウエスト部１１１と、後ウエスト部１１２と、前ウエスト部１１１と後ウエスト部１１２との間のクロッチ部１１３とを備え、吸収性本体１１４のＹ方向の一方の端部に、吸収性本体１１４の他方の端部に締結するための一対の弾性ベルト片１１６，１１７がＸ方向の両側に延在するように接合されている。
【０００４】
吸収性本体１１４は、液体を吸収するための吸収体６０を透水性のトップシート６１で覆われている。トップシート６１のＹ方向の両端部は、複数の部材５３，５４；５３，５５，５４が積層された端部シート５１，５２で覆われ、これにより、尿が、吸収性本体１１４のＹ方向の両端部から漏れ出すことを防ぐように構成されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特許第６０９９３５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このような吸収性物品は、着用者の体格に応じて適合するサイズが変わる。吸収性物品のサイズが異なると、吸収性本体のサイズも変わる。
【０００７】
サイズが異なる吸収性物品を製造するために、サイズの異なる吸収性本体を予め準備しておくと、手間がかかる。また、サイズを切替える際に、段取り替えのために製造ラインを停止する必要があり、効率が悪い。そのため、サイズが異なる吸収性物品を、効率よく製造することは困難である。
【０００８】
かかる実情に鑑み、本発明が解決しようとする課題は、サイズが異なる吸収性物品を、容易に、かつ効率よく製造できる製造方法を提供することである。
【課題を解決するための手段】
【０００９】
本発明は、上記課題を解決するために、以下のように構成した吸収性物品の製造方法を提供する。
【００１０】
吸収性物品の製造方法は、前ウエスト部と、後ウエスト部と、前記前ウエスト部と前記後ウエスト部との間のクロッチ部とを備え、前記前ウエスト部と前記後ウエスト部とにはみ出るように前記クロッチ部に配置された吸収性本体を含む吸収性物品を製造する方法であって、
（ｉ）一対の側縁部材連続体を互いに間隔を設けて、第１速度で搬送し、
（ii）トップシート連続体を、前記第１速度よりも遅い第２速度で搬送しながら、所定長さの基準時間ごとに前記トップシート連続体を切断して、トップシートを形成し、
（iii）端部シート連続体を、前記第１速度よりも遅い第３速度で搬送しながら、前記基準時間ごとに前記端部シート連続体を切断して、端部シートを形成し、
（iv）前記基準時間ごとに前記トップシートを、前記一対の側縁部材連続体の間を跨ぐように、前記一対の側縁部材連続体の一方主面に重ね互いに接合するとともに、前記基準時間ごとに前記端部シートを、前記一対の側縁部材連続体の間を跨ぐように、前記一対の側縁部材連続体の他方主面に重ね互いに接合して、前記端部シートと前記トップシートとが交互に配置された第１中間連続体を形成し、
（ｖ）カバーシート連続体の一方主面に所定の間隔を設けて吸収体が配置された第２中間連続体を前記第１速度で搬送しながら、前記第２中間連続体を、前記第２中間連続体の前記吸収体が前記第１中間連続体の前記トップシート側に重なるように、前記第１中間連続体に重ね互いに接合して、吸収性本体連続体を形成し、
（vi）前記基準時間ごとに前記吸収性本体連続体を、前記端部シートが二分割されるように切断して、切断された前記端部シートからなる一対の端部シート片が両端部に配置された前記吸収性本体を形成し、
（vii）ウエスト部連続体を、第４速度で搬送し、前記基準時間ごとに前記吸収性本体を、前記ウエスト部連続体に重ね互いに接合して、吸収性物品連続体を形成し、
（viii）前記吸収性物品連続体を、互いに隣り合う前記吸収性本体の間の所定位置で切断して、前記吸収性本体を含む前記吸収性物品を形成し、
（ix）前記第１速度と前記第２速度と前記第３速度と前記第４速度のうち少なくとも一つの設定値を変更することにより、前記吸収性本体の全長と、前記吸収性本体の前記トップシートの長さと、前記吸収性本体の前記端部シート片の長さと、前記吸収性物品の幅との寸法の組合せを変えた前記吸収性物品を製造する。
（【００１１】以降は省略されています）
