公開番号2025089499
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025051915,2021121591
出願日2025-03-26,2021-07-26
発明の名称タッチパネル
出願人FCLコンポーネント株式会社
代理人弁理士法人片山特許事務所
主分類G06F 3/02 20060101AFI20250605BHJP(計算;計数)
要約【課題】コストを削減可能なタッチパネルを提供する。
【解決手段】タッチパネルは、第1領域および第2領域を有し、第1領域と第2領域との間の少なくとも一部が除去されている第1導電膜10と、間に空隙を挟み前記第1導電膜に積層された第2導電膜と、第1導電膜から信号を出力する第1端子38aおよび第2端子38bと、第1導電膜に設けられ、第1端子に電気的に接続された第1電極12と、第1導電膜に設けられ、第1電極と第1領域を挟み対向する第2電極11と、第2領域における第1導電膜上に設けられ、第1導電膜内の第1抵抗領域を挟み対向し一方の電極が第2電極に電気的に接続され他方の電極が第2端子に電気的に接続された一対の電極を有する第1抵抗と、第2端子と第1抵抗との間に設けられ、第2領域において、第1導電膜と第2導電膜とを電気的に接続する第1スイッチ部と、を備える。
【選択図】図4

特許請求の範囲【請求項１】
第１領域および第２領域を有し、前記第１領域と前記第２領域との間の第３領域において少なくとも一部が除去されている第１導電膜と、
間に空隙を挟み前記第１導電膜に積層された第２導電膜と、
前記第１導電膜に設けられ、第１端子に電気的に接続された第１電極と、
前記第１導電膜に設けられ、前記第１領域と前記第２領域の配列方向において、前記第１電極と前記第１領域および前記第２領域を挟み対向し、第２端子に電気的に接続された第２電極と、
前記第２領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する複数のスイッチ部と、
を備えるタッチパネル。
続きを表示（約 1,700 文字）【請求項２】
前記第１領域と前記第３領域との間に設けられ、前記第１電極と前記第１領域を挟み対向する第３電極と、
一端が前記第２電極に他端が前記第３電極に接続された抵抗と、
を備える請求項１に記載のタッチパネル。
【請求項３】
互に電気的に分離された第１領域、第２領域および第３領域を有する第１導電膜と、
間に空隙を挟み前記第１導電膜に積層された第２導電膜と、
前記第１導電膜に設けられ、第１端子に電気的に接続された第１電極と、
前記第１導電膜に設けられ、前記第１電極と前記第１領域を挟み対向し第２端子に電気的に接続された第２電極と、
前記第２領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する第１スイッチ部と、
前記第３領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する第２スイッチ部と、
前記第２領域に設けられ、第３端子と電気的に接続された第３電極と、
前記第３領域に設けられ、第４端子と電気的に接続された第４電極と、
を備えるタッチパネル。
【請求項４】
前記第２導電膜上に設けられた透明な基板と、
前記基板の周縁において前記第１導電膜と前記第２導電膜とを接合する透明な接合層と、
前記基板の周縁部における前記第２導電膜と前記接合層との間に設けられた第１不透明層と、
前記基板の周縁部において前記第２導電膜と前記第１不透明層が除去された除去部と、
上方からみて前記除去部と重なり、前記接合層と前記第１導電膜との間に設けられた第２不透明層と、
を備え、
前記第１導電膜および前記第２導電膜は透明である請求項１から３のいずれか一項に記載のタッチパネル。
【請求項５】
前記第２導電膜に設けられ、前記第１電極と前記第２電極との配列方向に交差する方向において前記第１領域を挟み対向する一対の第４電極と、
前記第１端子と前記第２端子との間に電圧を印加し、前記第２導電膜の電位が所定値より前記第１端子の電位に近いとき、前記第２導電膜の電位に基づき前記第１領域内の前記配列方向における前記第１導電膜と前記第２導電膜との接触位置を検出し、
前記第１端子と前記第２端子との間に電圧を印加し、前記第２導電膜の電位が前記所定値より前記第２端子の電位に近いとき、前記一対の第４電極の間に電圧を印加し、前記第１導電膜の前記第２領域の電位に基づき前記複数のスイッチ部のオンオフを検出する検出部と、
を備える請求項１または２に記載のタッチパネル。
【請求項６】
前記第２導電膜に設けられ、前記第１電極と前記第２電極との配列方向に交差する方向において前記第１領域を挟み対向する一対の第５電極と、
前記第１端子と前記第２端子との間に電圧を印加し、前記第２導電膜の電位が所定範囲の間のとき、前記第２導電膜の電位に基づき前記第１領域内の前記配列方向における前記第１導電膜と前記第２導電膜との接触位置を検出し、
前記第１端子と前記第２端子との間に電圧を印加し、前記第２導電膜がオープンのとき、前記一対の第５電極の間に電圧を印加し、前記第３端子および第４端子の電位に基づき前記第１スイッチ部および前記第２スイッチ部のオンオフを検出する検出部と、
を備える請求項３に記載のタッチパネル。
【請求項７】
第１方向に配列されて設けられた第１領域および第２領域を有する第１導電膜と、
前記第１導電膜に設けられた第１電極と、
前記第１導電膜に設けられ、前記第１電極と第１方向に交差する第２方向において前記第１領域を挟むように対向する第２電極と、
前記第１導電膜に設けられ、前記第２電極と前記第２方向において前記第２領域を挟むように対向する第３電極と、
間に空隙を挟み前記第１導電膜に積層された第２導電膜と、
を備え、
前記第１電極と前記第３電極との間において前記第１領域および前記第２領域は直列に接続されているタッチパネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチパネルに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
対向する一対の導電膜を用いた４線式タッチパネルにおいて、タッチ入力領域とボタン等のスイッチとを設けることが知られている（例えば特許文献１～３）。タッチ入力領域とスイッチを直列に接続することが知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－４８５５９号公報
特開２００５－２５１１０５号公報
特開２００２－２３９５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のように、タッチ入力領域とスイッチを直列に接続することにより、スイッチ用の引き回し回路などを削減できる。しかし、特許文献１では、タッチ入力領域の電極とスイッチとの間に抵抗が接続されていない。このため、タッチ入力領域の導電膜とスイッチとの電位の差が小さく、タッチ入力領域への入力と、スイッチへの入力を誤検出する可能性がある。この誤検出を抑制する一例として、上下の基板の両方において、タッチ入力領域における導電膜に直列にスイッチおよび抵抗が接続されている。このため、上下の基板の両方に、導電膜とスイッチとを接続する配線と、抵抗と、が設けられている。このように、誤検出を抑制するためコストが増加してしまう。
【０００５】
本発明は、上記課題に鑑みなされたものであり、コストを削減可能なタッチパネルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の実施形態は、第１領域および第２領域を有し、前記第１領域と前記第２領域との間の第３領域において少なくとも一部が除去されている第１導電膜と、間に空隙を挟み前記第１導電膜に積層された第２導電膜と、前記第１導電膜に設けられ、第１端子に電気的に接続された第１電極と、前記第１導電膜に設けられ、前記第１領域と前記第２領域の配列方向において、前記第１電極と前記第１領域および前記第２領域を挟み対向し、第２端子に電気的に接続された第２電極と、前記第２領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する複数のスイッチ部と、を備えるタッチパネルである。
【０００７】
本発明の実施形態は、互に電気的に分離された第１領域、第２領域および第３領域を有する第１導電膜と、間に空隙を挟み前記第１導電膜に積層された第２導電膜と、前記第１導電膜に設けられ、第１端子に電気的に接続された第１電極と、前記第１導電膜に設けられ、前記第１電極と前記第１領域を挟み対向し第２端子に電気的に接続された第２電極と、前記第２領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する第１スイッチ部と、前記第３領域に設けられ、前記第１導電膜と前記第２導電膜とを電気的に接続する第２スイッチ部と、前記第２領域に設けられ、第３端子と電気的に接続された第３電極と、前記第３領域に設けられ、第４端子と電気的に接続された第４電極と、を備えるタッチパネルである。
【０００８】
本発明の実施形態は、第１方向に配列されて設けられた第１領域および第２領域を有する第１導電膜と、前記第１導電膜に設けられた第１電極と、前記第１導電膜に設けられ、前記第１電極と第１方向に交差する第２方向において前記第１領域を挟むように対向する第２電極と、前記第１導電膜に設けられ、前記第２電極と前記第２方向において前記第２領域を挟むように対向する第３電極と、間に空隙を挟み前記第１導電膜に積層された第２導電膜と、を備え、前記第１電極と前記第３電極との間において前記第１領域および前記第２領域は直列に接続されているタッチパネルである。
【発明の効果】
【０００９】
本発明によれば、コストを削減可能なタッチパネルを提供することができる。
【図面の簡単な説明】
【００１０】

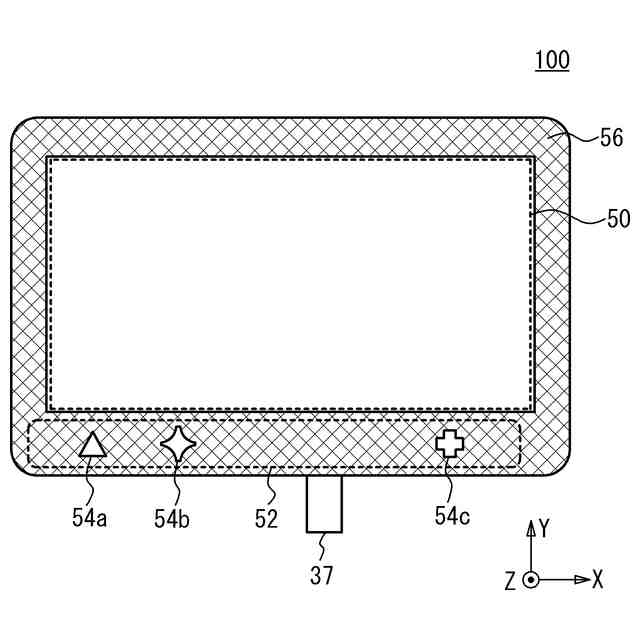

実施例１に係るタッチパネルの平面図である。

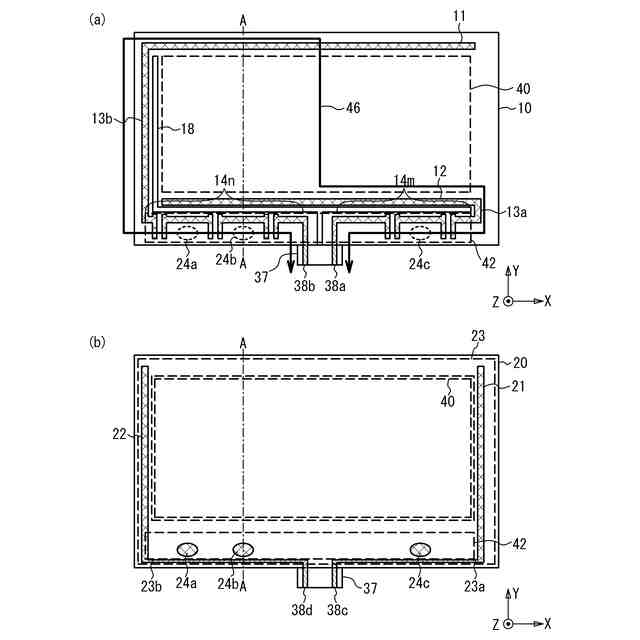

（ａ）および（ｂ）は実施例１における導電膜の平面図である。

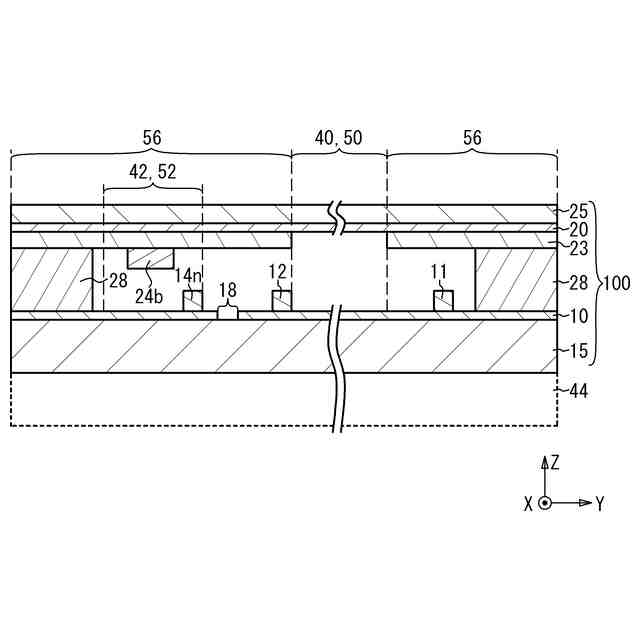

実施例１における図２（ａ）および図２（ｂ）のＡ－Ａ断面図である。

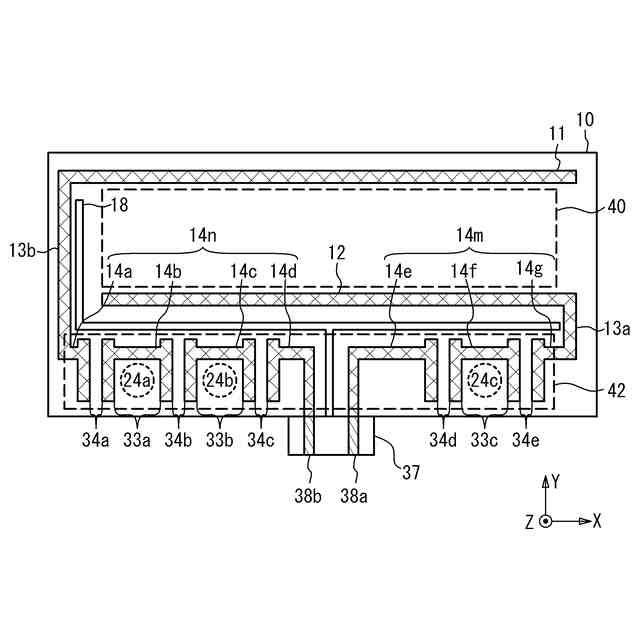

実施例１において導電膜１０のうち領域４２付近を拡大した平面図である。

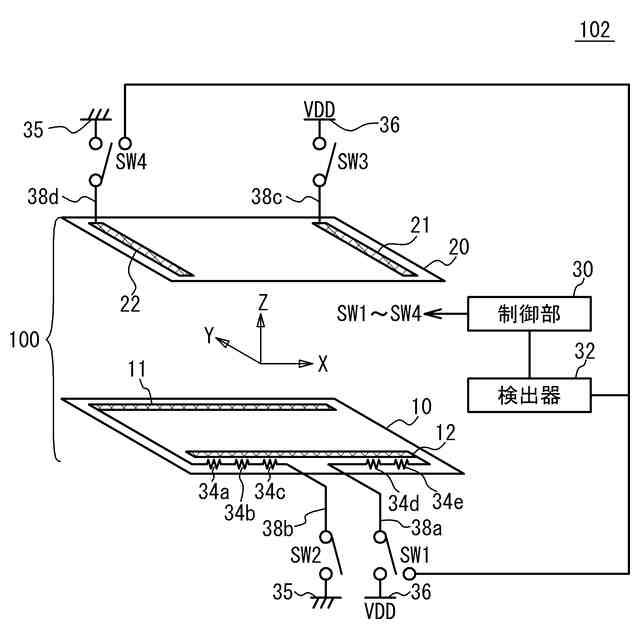

実施例１におけるタッチパネルの概念図である。

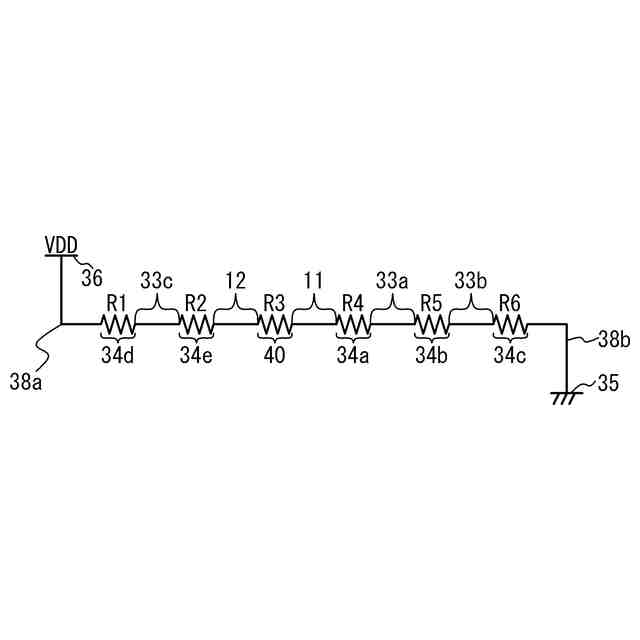

実施例１における導電膜１０の等価回路である。

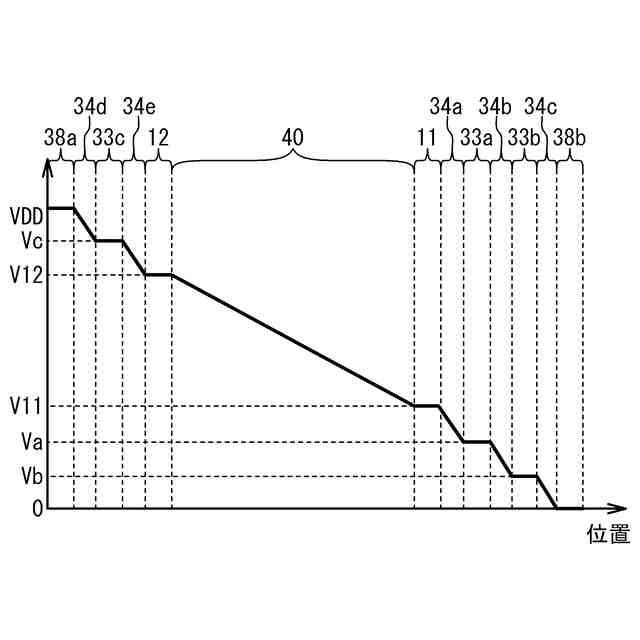

実施例１における直列経路内の位置に対する電位を示す図である。

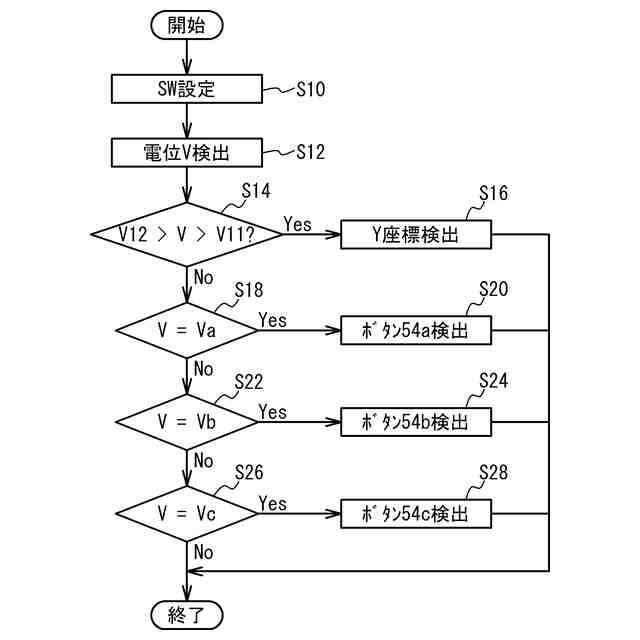

実施例１における制御部の処理を示すフローチャートである。

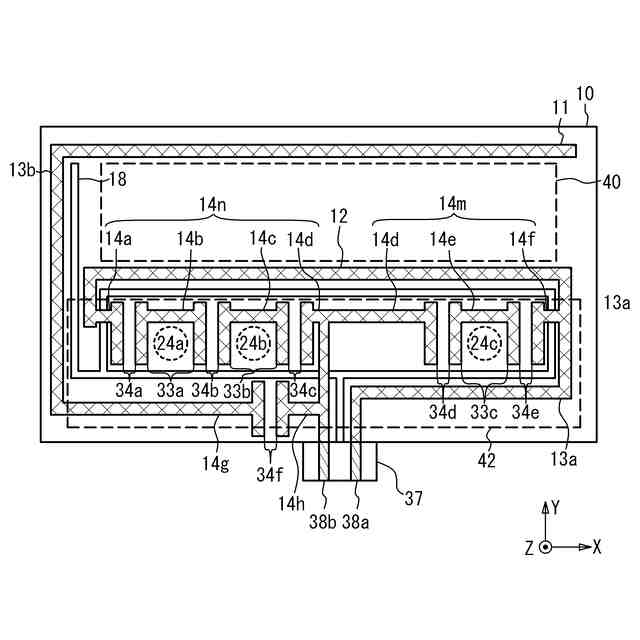

実施例１の変形例１において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例１の変形例１における導電膜１０の等価回路である。
実施例１の変形例２において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例１の変形例２における導電膜１０の等価回路である。
実施例１の変形例３において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例１の変形例３における導電膜１０の等価回路である。
実施例２において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例２における導電膜１０の等価回路である。
実施例２における制御部の処理を示すフローチャートである。
実施例２の変形例１において導電膜１０のうち領域４２付近を拡大した平面図である。
（ａ）は、実施例２の変形例１における導電膜１０の等価回路、（ｂ）は、実施例２の変形例１における直列経路内の位置に対する電位を示す図である。
実施例２の変形例２において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例３において導電膜１０のうち領域４２付近を拡大した平面図である。
実施例３におけるタッチパネルの概念図である。
実施例３における制御部の処理を示すフローチャートである。
（ａ）は、実施例４における導電膜１０の平面図、（ｂ）は、（ａ）のＡ－Ａ断面図である。
（ａ）は、実施例４の変形例１における導電膜１０の平面図、（ｂ）は、（ａ）のＡ－Ａ断面図である。
（ａ）および（ｂ）は、実施例５における導電膜の平面図である。
図２６（ａ）および図２６（ｂ）のＡ－Ａ断面図である。
（ａ）および（ｂ）は、実施例５の変形例１における導電膜の平面図である。
図２８（ａ）および図２８（ｂ）のＡ－Ａ断面図である。
実施例６に係るタッチパネルの平面図である。
（ａ）および（ｂ）は実施例６における導電膜の平面図である。
実施例６におけるタッチパネルの断面図である。
実施例６における電極１４の拡大図である。
実施例６におけるタッチパネルの概念図である。
実施例６における導電膜１０の等価回路である。
実施例６における直列経路内の位置に対する電位を示す図である。
実施例６における制御部の処理を示すフローチャートである。
比較例１における導電膜の平面図である。
実施例６の変形例１におけるタッチパネルの平面拡大図である。
実施例６の変形例１におけるタッチパネルの断面図である。
実施例６の変形例２における導電膜１０の平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
