公開番号2025089070
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204036
出願日2023-12-01
発明の名称クーラント装置及び工作機械
出願人株式会社ツガミ
代理人個人,個人
主分類B23Q 11/10 20060101AFI20250605BHJP(工作機械;他に分類されない金属加工)
要約【課題】コストを抑制しながらスラッジを自動で回収することができるクーラント装置及び工作機械を提供する。
【解決手段】ダーティ槽21とクリーン槽22とを有するクーラントタンク20と、ダーティ槽21に配置され、使用済みのクーラントが流入する切粉受け13と、ダーティ槽21に溜められたクーラントを吸い上げる第1クーラントポンプ40と、第1クーラントポンプ40が吸い上げたクーラントが流入し、ダーティ槽21にクーラントを吐出することによってダーティ槽21に溜められたクーラントを攪拌する第1吐出ノズル51と、第1クーラントポンプ40が吸い上げたクーラントを、クリーン槽22に流入する前に濾過する濾過器60と、クリーン槽22に溜められたクーラントを吸い上げる第2クーラントポンプ70と、ダーティ槽21とクリーン槽22との境に配置されたフィルタ30と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
使用済みのクーラントを溜めるダーティ槽と、濾過済みのクーラントを溜めるクリーン槽とを有するクーラントタンクと、
前記ダーティ槽に配置され、使用済みのクーラントが流入する切粉受けと、
前記ダーティ槽に溜められたクーラントを吸い上げる第１クーラントポンプと、
前記第１クーラントポンプが吸い上げたクーラントが流入し、前記ダーティ槽にクーラントを吐出することによって前記ダーティ槽に溜められたクーラントを攪拌する第１吐出ノズルと、
前記第１クーラントポンプが吸い上げたクーラントを、前記クリーン槽に流入する前に濾過する濾過器と、
前記クリーン槽に溜められたクーラントを吸い上げる第２クーラントポンプと、
前記ダーティ槽と前記クリーン槽との境に配置されたフィルタと、を備える、
クーラント装置。
続きを表示（約 600 文字）【請求項２】
前記第１吐出ノズルは、吐出したクーラントが前記切粉受けにあたる位置に配置されている、
請求項１に記載のクーラント装置。
【請求項３】
前記濾過器が濾過したクーラントを前記クリーン槽に吐出する複数の第２吐出ノズルをさらに備え、
前記複数の第２吐出ノズルは、吐出したクーラントによって、前記クリーン槽に溜められたクーラントに前記第２クーラントポンプの方向への流れをつくるように配置されている、
請求項１に記載のクーラント装置。
【請求項４】
前記濾過器が濾過したクーラントを前記フィルタまで導くフィルタ用配管と、
前記フィルタ用配管の開閉を切り替えるクーラントバルブと、をさらに備え、
洗浄時のみ前記クーラントバルブを開き、前記フィルタの洗浄を行う、
請求項１に記載のクーラント装置。
【請求項５】
材料を加工する加工室を有する機械本体と、
前記機械本体に設けられ、前記加工室に前記クリーン槽に溜められたクーラントを前記第２クーラントポンプにより供給する請求項１から４のいずれか１項に記載のクーラント装置と、を備える、
工作機械。
【請求項６】
前記ダーティ槽は、前記機械本体によって覆われない位置に設けられている。
請求項５に記載の工作機械。

発明の詳細な説明【技術分野】
【０００１】
本発明は、クーラント装置及び工作機械に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
工作機械に設けられたクーラントタンク内のスラッジを、自動で回収する技術が知られている。例えば、特許文献１は、２つのクーラントタンクのそれぞれに循環ポンプを設け、この循環ポンプによって発生させた渦によりスラッジを集める技術を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１１７７６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の技術は、クーラントに渦を発生させるために高出力の循環ポンプを、それぞれのクーラントタンクに設ける必要があり、コストが高くなりやすいという問題がある。
【０００５】
本発明は、このような問題点に着目してなされたもので、コストを抑制しながらスラッジを自動で回収することができるクーラント装置及び工作機械を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明のクーラント装置は、使用済みのクーラントを溜めるダーティ槽と、濾過済みのクーラントを溜めるクリーン槽とを有するクーラントタンクと、前記ダーティ槽に配置され、使用済みのクーラントが流入する切粉受けと、前記ダーティ槽に溜められたクーラントを吸い上げる第１クーラントポンプと、前記第１クーラントポンプが吸い上げたクーラントが流入し、前記ダーティ槽にクーラントを吐出することによって前記ダーティ槽に溜められたクーラントを攪拌する第１吐出ノズルと、前記第１クーラントポンプが吸い上げたクーラントを、前記クリーン槽に流入する前に濾過する濾過器と、前記クリーン槽に溜められたクーラントを吸い上げる第２クーラントポンプと、前記ダーティ槽と前記クリーン槽との境に配置されたフィルタと、を備える。
【０００７】
上記目的を達成するため、本発明の工作機械は、材料を加工する加工室を有する機械本体と、前記機械本体に設けられ、前記加工室に前記クリーン槽に溜められたクーラントを供給する上記のクーラント装置と、を備える。
【発明の効果】
【０００８】
本発明によれば、コストを抑制しながらスラッジを自動で回収することができるクーラント装置及び工作機械を提供することができる。
【図面の簡単な説明】
【０００９】

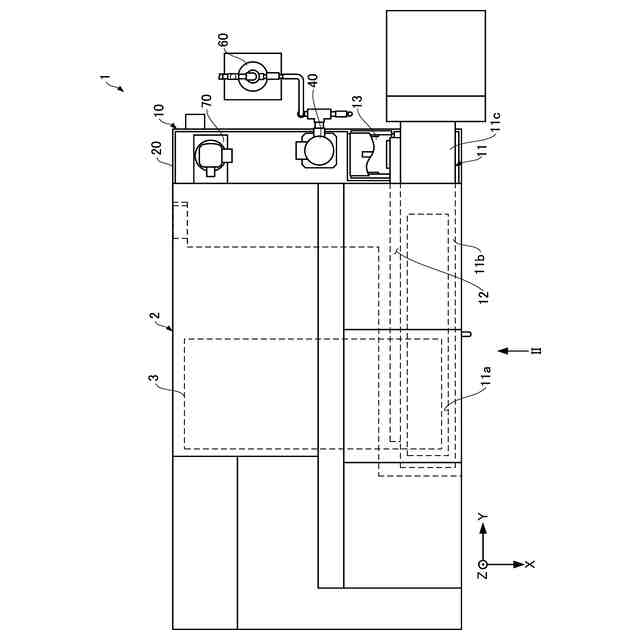

本発明の実施の形態に係る工作機械の平面図である。

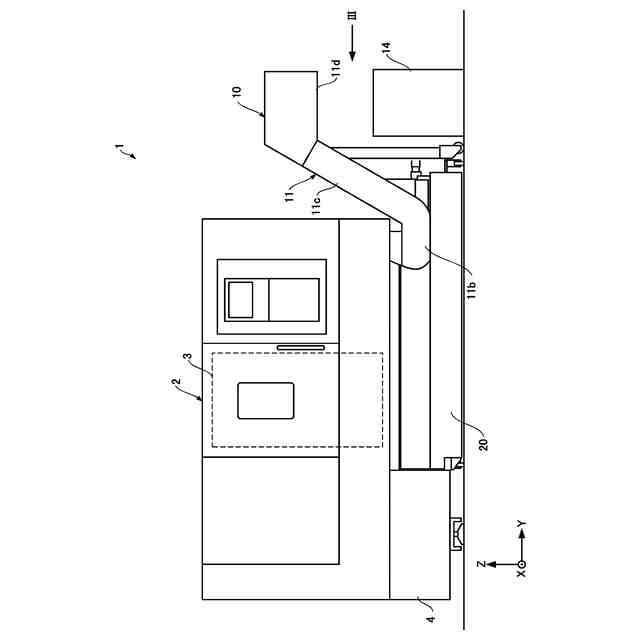

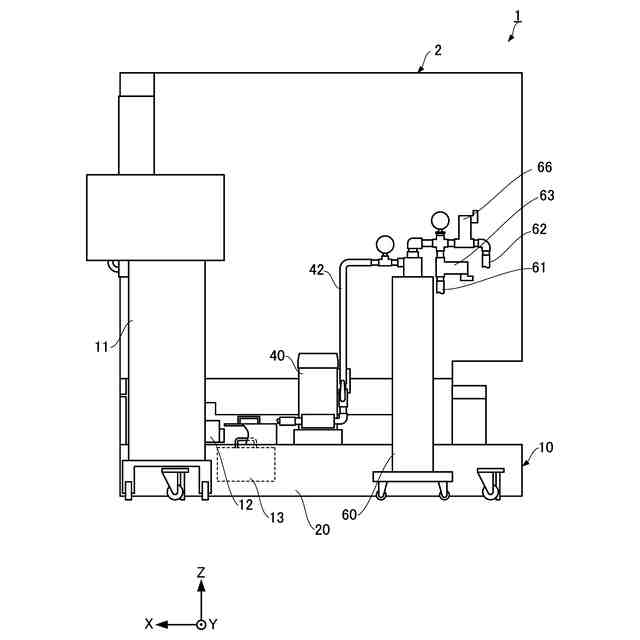

図１中の矢視ＩＩからみた工作機械の正面図である。
図２中の矢視ＩＩＩからみた工作機械の側面図である。

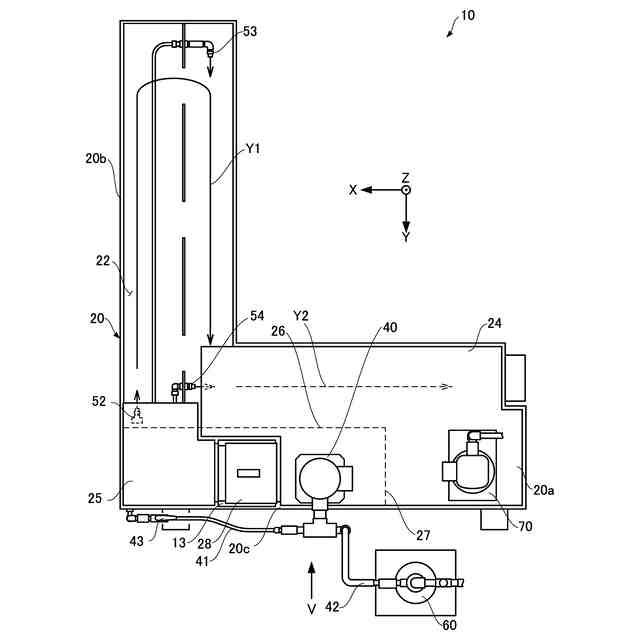

本発明の実施の形態に係るクーラント装置の平面図である。

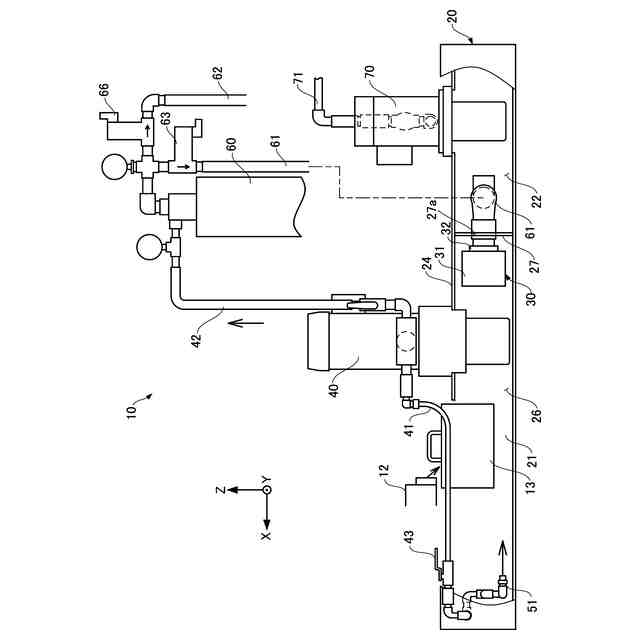

図４中の矢視Ｖからみたクーラント装置の側面図である。

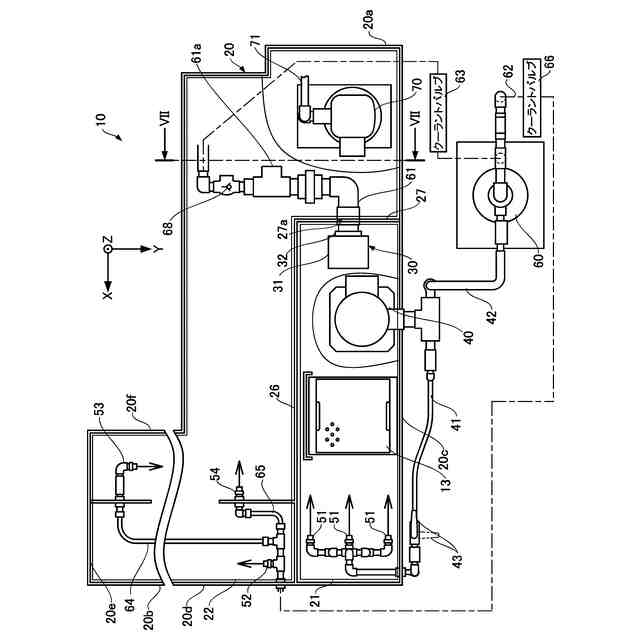

本発明の実施の形態に係るクーラント装置の一部を拡大した平面図である。

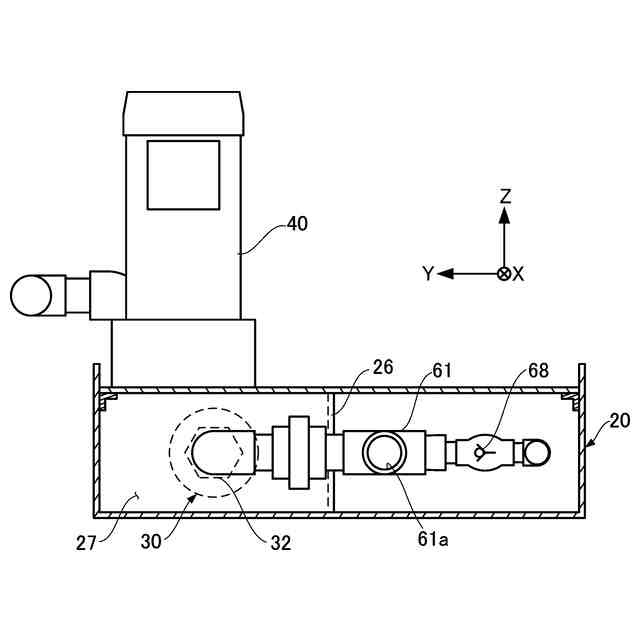

図６中の断面線ＶＩＩ－ＶＩＩで切断したクーラント装置の断面図である。

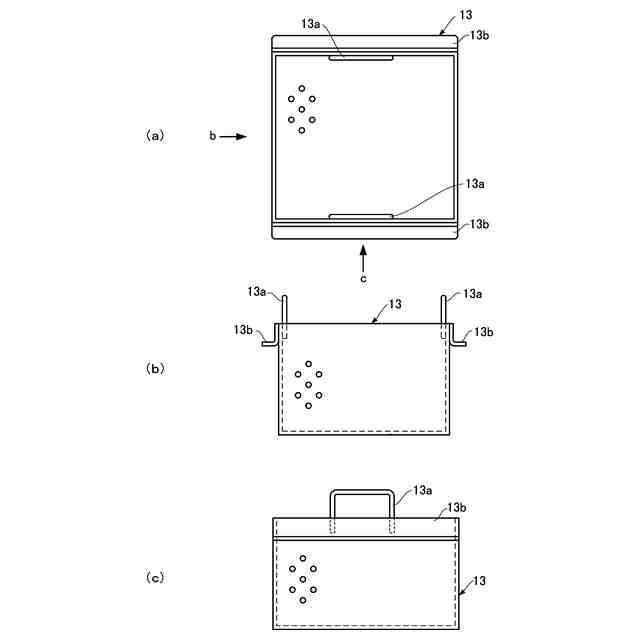

本発明の実施の形態に係るクーラント装置に設けられた切粉受けの図であり、（ａ）は平面図、（ｂ）は（ａ）中の矢視ｂからみた正面図、（ｃ）は（ａ）中の矢視ｃからみた側面図である。

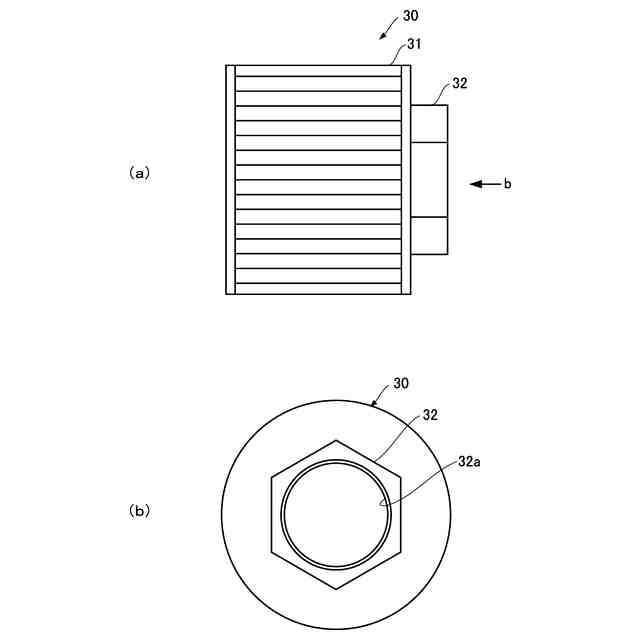

本発明の実施の形態に係るクーラント装置に設けられたフィルタの図であり、（ａ）は側面図、（ｂ）は（ａ）中の矢視ｂからみた平面図である。
本発明の実施の形態に係る工作機械におけるクーラント及び切粉の流れを示した模式図である。
本発明の実施の形態に係るクーラント装置の他の例を示した平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態に係るクーラント装置及び工作機械について、図面を参照しながら説明する。図１に示すように、水平方向において互いに直交するＸ軸及びＹ軸と、高さ方向に延びるＺ軸を規定し、以下の説明において、このＸＹＺ座標軸を適宜参照しながら説明する。
（【００１１】以降は省略されています）
