公開番号2025087721
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025022585,2022143903
出願日2025-02-14,2019-05-03
発明の名称画素内メモリディスプレイ
出願人アップルインコーポレイテッド,Apple Inc.
代理人個人,個人,個人,個人,個人
主分類G09G 3/32 20160101AFI20250603BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画素の外部に画像データを一時的に記憶するフレームバッファへの依存が低減されるディスプレイシステムを提供する。
【解決手段】ディスプレイシステム52は、アクティブエリア内に形成された第1の画素70を有するアクティブエリアを含んでもよく、第1の画素70は、画像データ86に応答して光を放出する。ディスプレイシステム52はまた、画像データ86を第1の画素70に送信するタイミングコントローラ54を含んでもよい。第1の画素70は、タイミングコントローラ54から受信した画像データ86をデジタル的に記憶するためのメモリ78と、メモリ78から画像データ86を受信するためのドライバ(DRV)80と、を含むことができる。ドライバ(DRV)80は、画像データ86に応答して光を放出させることができる。
【選択図】図6
特許請求の範囲【請求項１】
電子ディスプレイであって、
アクティブエリアであって、前記アクティブエリア内に形成された第１の画素を含み前記第１の画素は、画像データに応答して光を放出するように構成されている、アクティブエリアと、
前記画像データを前記第１の画素に送信するように構成されたコントローラと、を備え、
前記第１の画素は、
前記画像データに応答して前記光を放出するように構成された有機発光ダイオードと、
前記コントローラから受信した前記画像データをデジタル記憶するように構成されたメモリと、
前記メモリから前記画像データを受信するように構成された駆動回路と、を含み、前記駆動回路は、前記有機発光ダイオードに、前記画像データに応答して前記光を放出させるように構成されている、電子ディスプレイ。
続きを表示（約 1,600 文字）【請求項２】
前記第１の画素の前記メモリは、カウンタ信号及び前記画像データを受信するように構成されており、前記メモリは、前記カウンタ信号に少なくとも部分的に基づいて前記画像データを送信することによってスイッチを動作させて、前記有機発光ダイオードに、バイナリパルス幅変調発光スキームに従って前記光を放出させるように構成されている、請求項１に記載の電子ディスプレイ。
【請求項３】
前記第１の画素の前記駆動回路は、数及び前記画像データを示す信号を受信するように構成されたコンパレータを含み、前記コンパレータは、前記画像データ及び前記数を表す前記信号に少なくとも部分的に基づいてスイッチを動作させて、前記有機発光ダイオードに、単一パルス幅変調発光スキームに従って前記光を放出させるように構成されている、請求項１に記載の電子ディスプレイ。
【請求項４】
前記駆動回路は、加算プロセス中に、前記画像データをアキュムレータの規定値に加算するように構成された加算器を含み、前記加算プロセスからのキャリービットは、スイッチを動作させて、前記有機発光ダイオードにパルス密度変調発光スキームに従って前記光を放出させるように構成されている、請求項１に記載の電子ディスプレイ。
【請求項５】
前記コントローラは、前記第１の画素の前記メモリを前記画像データでプログラムするように構成されており、前記画像データは、第１の色チャネルに関連付けられ、第１の時間においてプログラムされ、前記コントローラは、前記第１の画素のメモリを第２の画像データでプログラムするように構成されており、前記第２の画像データは、第２の色チャネルに関連付けられ、第２の時間においてプログラムされる、請求項１に記載の電子ディスプレイ。
【請求項６】
電子ディスプレイであって、
前記電子ディスプレイのアクティブエリア内に形成された、又は前記アクティブエリアの外側にある前記電子ディスプレイの集積回路内に形成されたメモリであって、データ範囲内の値を示すデジタルデータ信号を記憶するように構成されている、メモリと、
前記アクティブエリア内に配置されたドライバであって、前記デジタルデータ信号に応答して１つ以上のアナログ電気信号を生成するように構成されてたドライバと、
前記アクティブエリア上に配置された光変調デバイスであって、前記１つ以上のアナログ電気信号に少なくとも部分的に基づいて光を放出するように構成されている、光変調デバイスと、を備える、電子ディスプレイ。
【請求項７】
前記光変調デバイスは、発光ダイオード、デジタルミラーディスプレイ、有機発光ダイオード、又は液晶ディスプレイ、プラズマディスプレイ、若しくはドットマトリックスディスプレイをサポートするデバイス、或いはこれらの任意の組み合わせを含む、請求項６に記載の電子ディスプレイ。
【請求項８】
前記メモリは、前記画素に送信された前記デジタルデータ信号の第１のサブセットを記憶するように構成された第１のインバータ対を含む、請求項６に記載の電子ディスプレイ。
【請求項９】
前記第１のインバータ対は、前記ドライバに出力する前に、前記デジタルデータ信号の前記第１のサブセットをセンス増幅器に出力するように構成されている、請求項８に記載の電子ディスプレイ。
【請求項１０】
前記第１のインバータ対の出力に結合するように構成されたスイッチ／リセット（ＳＲ）ラッチと、前記スイッチ／リセットラッチの出力に結合するように構成された第２のインバータ対と、を備え、前記スイッチ／リセットラッチ及び前記第２のインバータ対は、並べ替えを伴うバイナリパルス幅変調発光スキームを可能にするように構成されている、請求項８に記載の電子ディスプレイ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【発明の概要】
【０００１】
本明細書に開示される特定の実施形態の要約を以下に示す。これらの態様が、これらの特定の実施形態の概要を読者に提供するためだけに提示され、これらの態様が、この開示の範囲を限定するものではないことを理解されたい。実際に、本開示は、以下に記載されない種々の態様を包含し得る。
続きを表示（約 1,000 文字）【０００２】
電子ディスプレイの画素内メモリを実装することによって電子ディスプレイ上に提示するための画像を準備するために送信及び処理される画像データの帯域幅、又は同時に送信される量を低減するための方法及びシステムは、計り知れない価値を提供し得る。画素内メモリのこのような実装は、電子ディスプレイに関連付けられたフレームバッファの排除を可能にし得る。画素にメモリを有することにより、電子ディスプレイの設計の複雑さを低減することができるだけでなく、電子ディスプレイの画素アレイに同時に送信される画像データが少ないので、電子ディスプレイをより簡単に設計することができる。例えば、画素内のメモリは、画像の提示時間まで値を記憶するため、画素はより小さいグループでプログラムされ得る。
【０００３】
本開示は、電子ディスプレイ上での提示のための画像データの送信及び処理に関連付けられた帯域幅を低減するのに役立ち得る、メモリ及びドライバを含む１つ以上の画素を有する電子ディスプレイについて説明する。画素内にメモリを含めることにより、画素の光放出部分に出力する前に、画像データの記憶を可能にすることができる。したがって、画素内のメモリは、画素の個々のフレームバッファとして機能することによって、電子ディスプレイ内のフレームバッファへの依存を低減するか、場合によっては排除することができる。画素内のメモリは、画素の光放出部分に光を放出させるためにドライバと共に使用されてもよい。
【図面の簡単な説明】
【０００４】
以下の「発明を実施するための形態」を読了し、かつ以下の図面を参照することにより、本開示の様々な態様を、より良好に理解することができる。
【０００５】
一実施形態に係る、電子デバイスの概略ブロック図である。
【０００６】

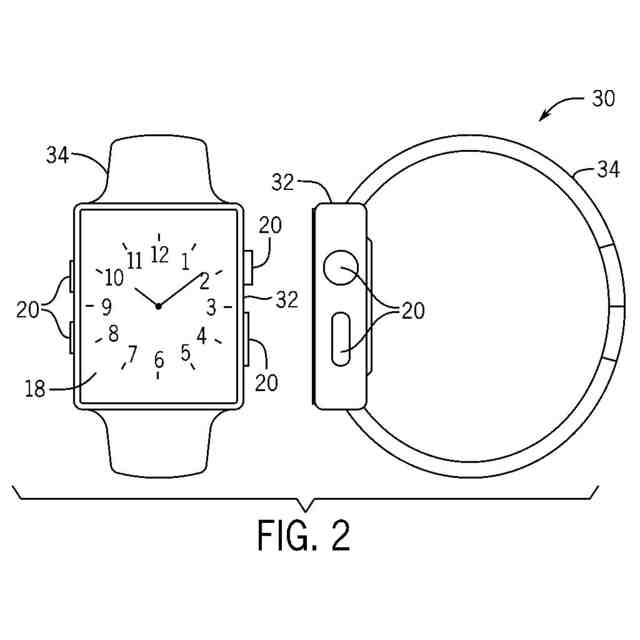

一実施形態に係る、図１の電子デバイスの一実施形態を表す携帯時計の斜視図である。
【０００７】

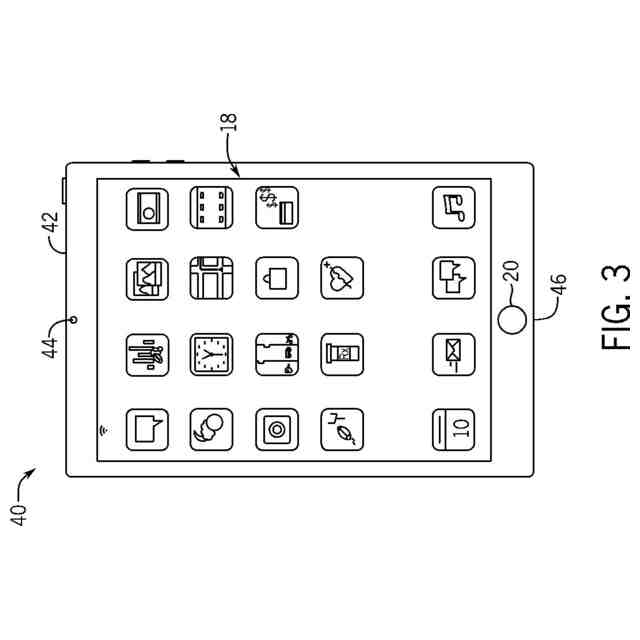

一実施形態に係る、図１の電子デバイスの一実施形態を表すハンドタブレット装置の正面図である。
【０００８】

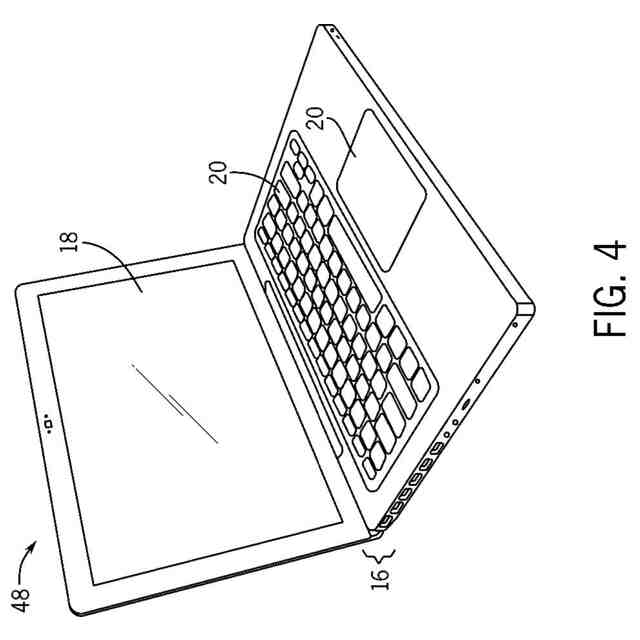

一実施形態に係る、図１の電子デバイスの一実施形態を表すコンピュータの正面図である。
【０００９】

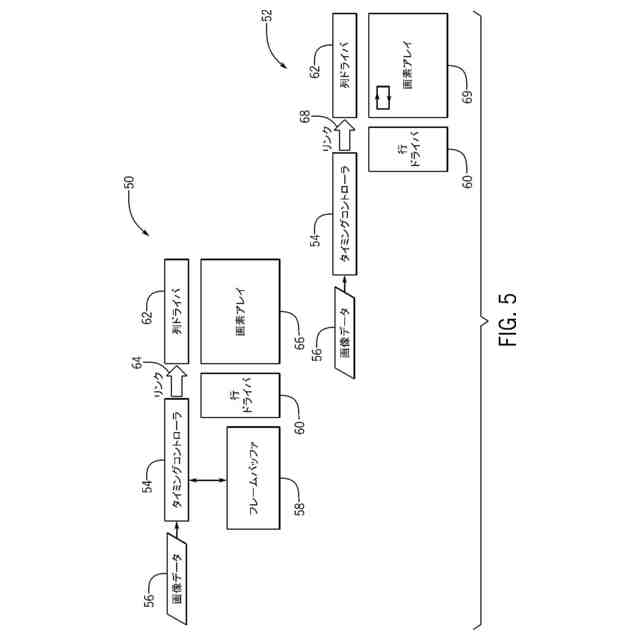

一実施形態に係る、図１の電子デバイスのディスプレイシステムのブロック図である。
【００１０】

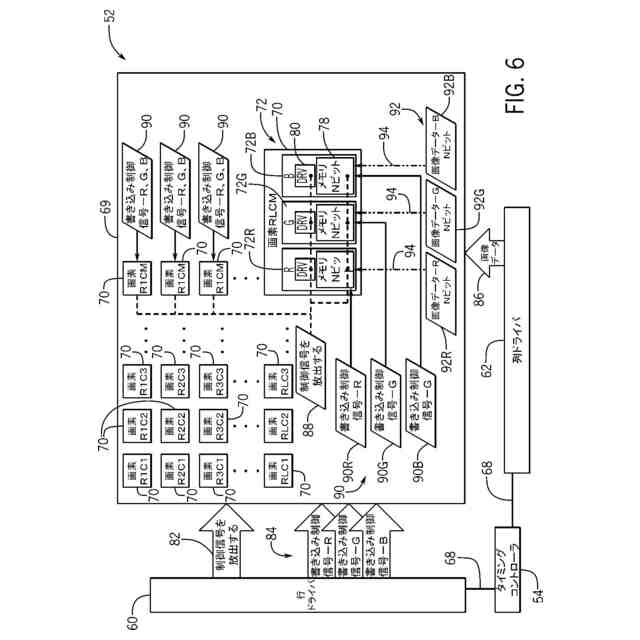

一実施形態に係る、図５のディスプレイシステムの画素アレイのブロック図である。
（【００１１】以降は省略されています）
