公開番号2025086707
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200916
出願日2023-11-28
発明の名称リッド制御装置
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類B60K 15/05 20060101AFI20250602BHJP(車両一般)
要約【課題】充電インレットの被水を簡単な構成により抑制する。
【解決手段】車体の充電インレットを収容するリッドボックスの開口を開閉するためのリッドを制御するリッド制御装置は、降雨を検知可能な降雨検知部と、前記開口を開放する開位置と前記開口を閉塞する閉位置との間で前記リッドを変位させるリッド駆動部と、を備え、前記リッドが前記開位置に在り、前記充電インレットに車外から充電プラグが装着された状態において、前記降雨検知部により降雨が検知された場合、前記リッド駆動部は、前記開位置よりも前記閉位置に近い半閉位置へ前記リッドを変位させる。
【選択図】図2
特許請求の範囲【請求項１】
車体の充電インレットを収容するリッドボックスの開口を開閉するためのリッドを制御するリッド制御装置であって、
降雨を検知可能な降雨検知部と、
前記開口を開放する開位置と前記開口を閉塞する閉位置との間で前記リッドを変位させるリッド駆動部と、を備え、
前記リッドが前記開位置に在り、前記充電インレットに車外から充電プラグが装着された状態において、前記降雨検知部により降雨が検知された場合、前記リッド駆動部は、前記開位置よりも前記閉位置に近い半閉位置へ前記リッドを変位させる、リッド制御装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、車体が有する充電インレットのリッドを制御するリッド制御装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に、外部の電源によって充電可能な電動車が開示されている。当該文献１によれば、この電動車は、ボディーに形成された凹部内に充電コネクタを有する充電口と、充電口に設けられた空気吹き出し部と、空気吹き出し部に空気を供給する送風手段とを備える。そして、充電時に雨滴により充電口が被水することを空気の吹き出しによって抑制する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０５２３２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上術の技術によれば、充電口の被水を抑制するために車両に送風手段を設ける必要があるため、構成が複雑となる。本明細書は、この問題を解決しつつ当該被水を抑制する技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、車体の充電インレットを収容するリッドボックスの開口を開閉するためのリッドを制御するリッド制御装置を開示する。前記リッド制御装置は、降雨を検知可能な降雨検知部と、前記開口を開放する開位置と前記開口を閉塞する閉位置との間で前記リッドを変位させるリッド駆動部と、を備え、前記リッドが前記開位置に在り、前記充電インレットに車外から充電プラグが装着された状態において、前記降雨検知部により降雨が検知された場合、前記リッド駆動部は、前記開位置よりも前記閉位置に近い半閉位置へ前記リッドを変位させる。
【０００６】
前記構成によると、前記リッド制御装置は、前記リッドが前記開位置に在り、前記充電インレットに車外から充電プラグが装着された状態において、降雨が検知された場合、前記半閉位置へ前記リッドを変位させる。これにより、充電インレットが雨滴により被水することを抑制することができる。
【図面の簡単な説明】
【０００７】

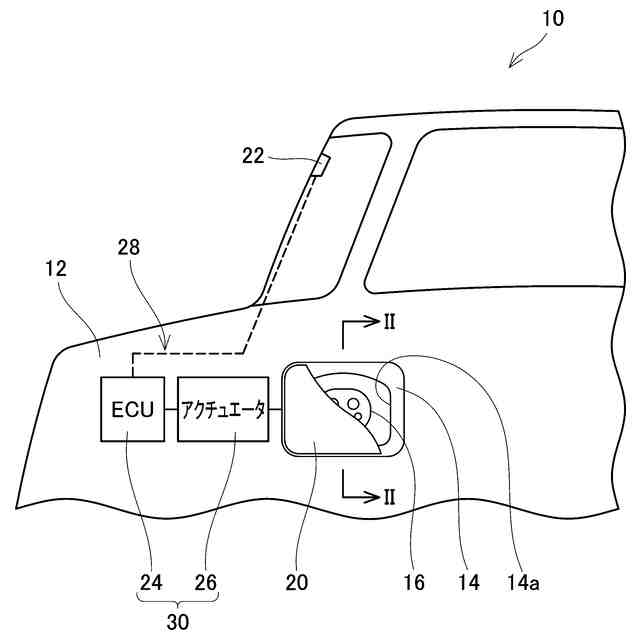

電動車の要部を示す図。

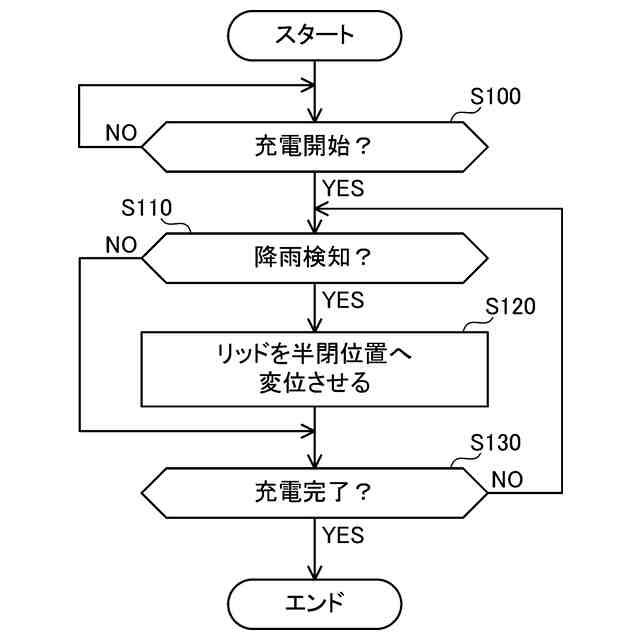

リッド制御装置が実行する処理を示すフローチャート。

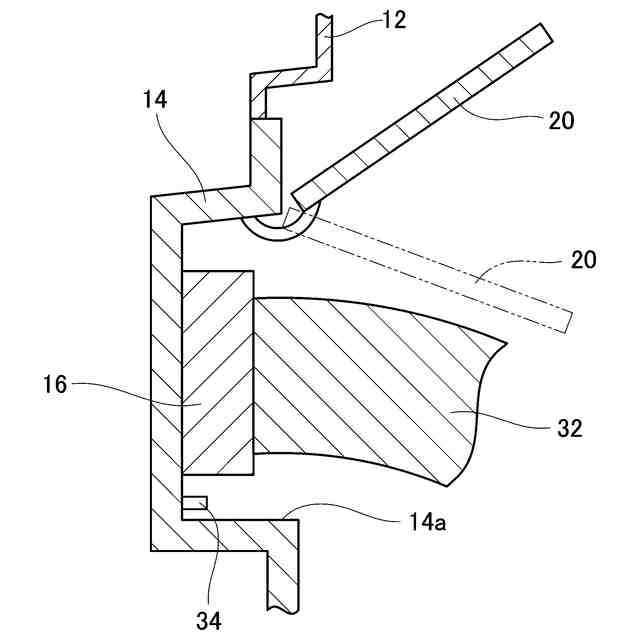

図１中のＩＩ－ＩＩ線における断面図。
【発明を実施するための形態】
【０００８】
図面を参照して、本実施形態を説明する。各図は例示に過ぎず、本実施形態は図示した内容に限定されない。また、各図は例示であるため、図示する形状が正確でなかったり、一部が省略されていたりする。
【０００９】
図１は、本実施形態にかかる電動車１０の要部を簡易的に示している。電動車１０は、例えば、バッテリ電動車又はプラグインハイブリッド電動車であって、外部の電源によって充放電可能なバッテリ（図示省略）と、バッテリから電力供給を受ける走行用モータ（図示省略）とを備える。
【００１０】
図１に示すように、電動車１０は、車体１２と、リッドボックス１４と、リッド２０とを備える。リッドボックス１４は、車体１２の外表面に開口１４ａを有するとともに、内部に充電インレット１６を収容している。充電インレット１６は、充電器の充電プラグ３２が着脱可能に構成された充電口である。充電プラグ３２や充電インレット１６の具体的な様式については特に限定されない。
（【００１１】以降は省略されています）
