公開番号
2025085149
公報種別
公開特許公報(A)
公開日
2025-06-05
出願番号
2023198824
出願日
2023-11-24
発明の名称
配管保護構造
出願人
トヨタ自動車株式会社
,
豊田合成株式会社
代理人
弁理士法人YKI国際特許事務所
主分類
F02M
37/00 20060101AFI20250529BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約
【課題】燃料配管をより適切に保護する配管保護構造を提供する。
【解決手段】配管保護構造は、ホイールハウス10内に配策される複数の燃料配管12f,12sと、前記複数の燃料配管12f,12sを保護する樹脂製のプロテクタ20と、を備え、前記プロテクタ20は、前記複数の燃料配管12f,12sそれぞれの一部を覆って保護する複数の保護部22f,22sと、隣接する前記保護部22f,22s同士を繋ぐスペーサ部24と、を有し、少なくとも一つの前記保護部22f,22sの少なくとも一部は、前記燃料配管12f,12sの全周を覆う管状である
【選択図】図2
特許請求の範囲
【請求項1】
ホイールハウス内に配策される複数の燃料配管と、
前記複数の燃料配管を保護する樹脂製のプロテクタと、
を備え、前記プロテクタは、
前記複数の燃料配管それぞれの一部を覆って保護する複数の保護部と、
隣接する前記保護部同士を繋ぐスペーサ部と、
を有し、少なくとも一つの前記保護部の少なくとも一部は、前記燃料配管の全周を覆う管状である、
ことを特徴とする配管保護構造。
発明の詳細な説明
【技術分野】
【0001】
本明細書は、車両のホイールハウス内に配策される燃料配管を保護する配管保護構造を開示する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
車両のホイールハウスに複数の燃料配管が配策されることがある。かかる燃料配管は、車両の側部に障害物(例えば柱状物等)が衝突した場合でも、適切に保護されることが求められる。
【先行技術文献】
【特許文献】
【0003】
特開2009-036271号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
そこで、従来から、ホイールハウス内において複数の燃料配管それぞれを保護するプロテクタが提案されている。しかし、ホイールハウス内のスペースは、限られているため、複数のプロテクタを配置することが難しい場合が多い。結果として、従来技術では、ホイールハウス内の複数の燃料配管を適切に保護できない場合があった。
【0005】
なお、特許文献1には、中空フィラーが配合されたゴム製の筒状プロテクタが開示されている。かかる筒状プロテクタによれば、省スペースで燃料配管を保護できる。しかし、特許文献1の構成では、複数のプロテクタが互いに独立しているため、燃料配管の相対変位がしょうじやすく、燃料配管が適切に保護できない場合があった。
【0006】
そこで、本明細書は、燃料配管をより適切に保護する配管保護構造を開示する。
【課題を解決するための手段】
【0007】
本明細書で開示する配管保護構造は、ホイールハウス内に配策される複数の燃料配管と、前記複数の燃料配管を保護する樹脂製のプロテクタと、を備え、前記プロテクタは、前記複数の燃料配管それぞれの一部を覆って保護する複数の保護部と、隣接する前記保護部同士を繋ぐスペーサ部と、を有し、少なくとも一つの前記保護部の少なくとも一部は、前記燃料配管の全周を覆う管状である、ことを特徴とする。
【発明の効果】
【0008】
本明細書に開示する配管保護構造によれば、一つのプロテクタで、複数の燃料配管が保護されるため、狭い空間でも、複数の燃料配管を適切に保護できる。
【図面の簡単な説明】
【0009】

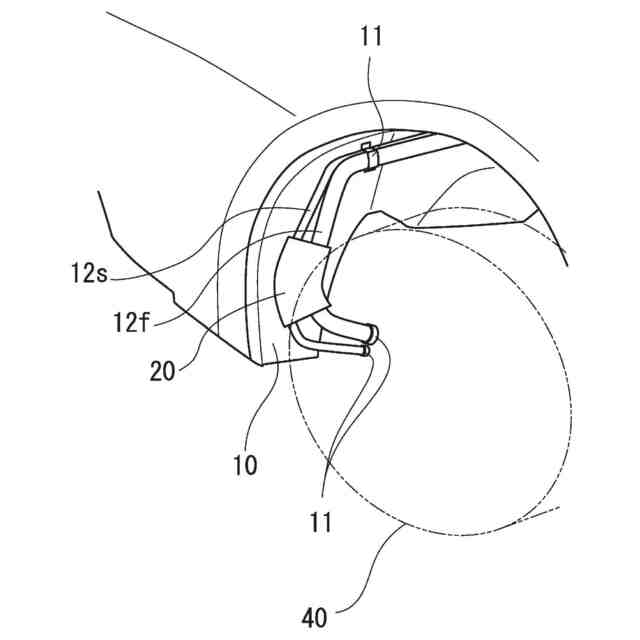

ホイールハウス周辺の斜視図である。

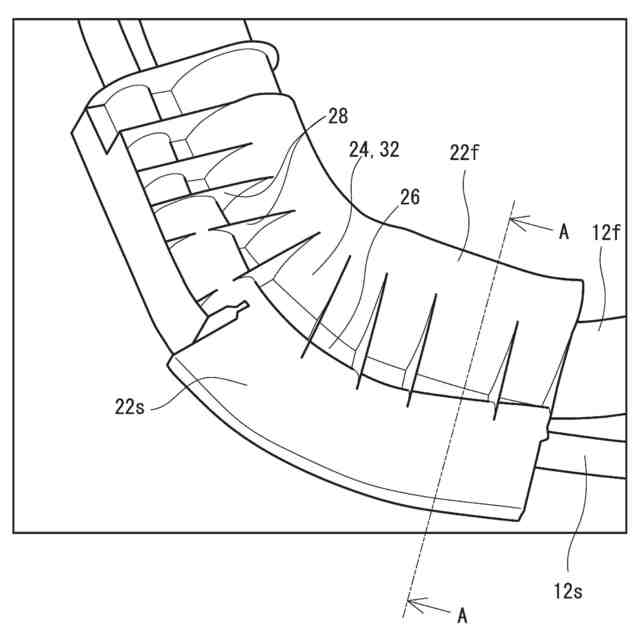

プロテクタ周辺の斜視図である。

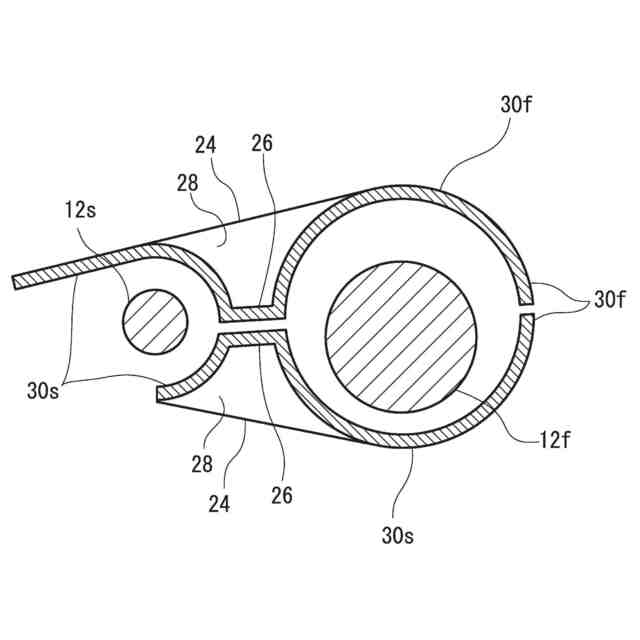

図2のA-A断面図である。
【発明を実施するための形態】
【0010】
以下、図面を参照して配管保護構造について説明する。図1は、ホイールハウス10周辺の斜視図である。また、図2は、プロテクタ20周辺の斜視図であり、図3は、図2のA-A断面図である。ホイールハウス10は、タイヤ40の上面および車幅方向内側端面に沿う形状のパネル材である。ホイールハウス10とタイヤ40との間には、若干の間隙が形成されている。
(【0011】以降は省略されています)
