公開番号2025085966
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199696
出願日2023-11-27
発明の名称回転試験装置
出願人シンフォニアテクノロジー株式会社
代理人個人
主分類G01L 3/22 20060101AFI20250530BHJP(測定;試験)
要約【課題】ダイナモメータ側回転軸と供試体側回転軸との間で軸方向に電磁波が伝わるのをより確実に抑制可能な回転試験装置を実現する。

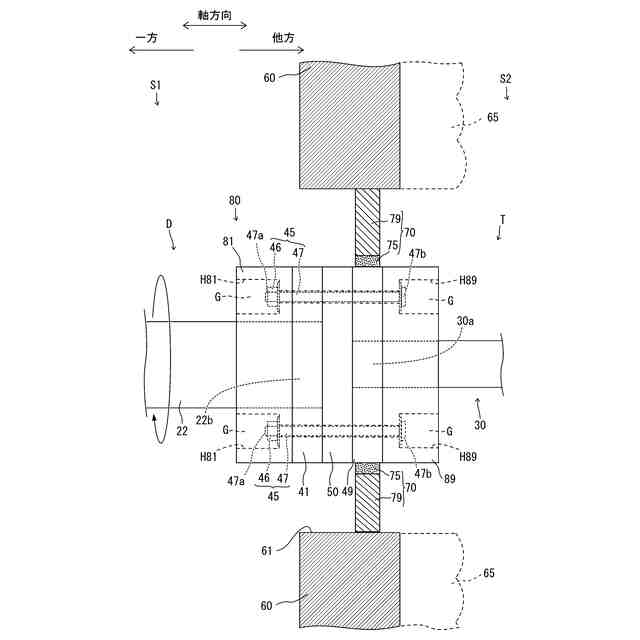

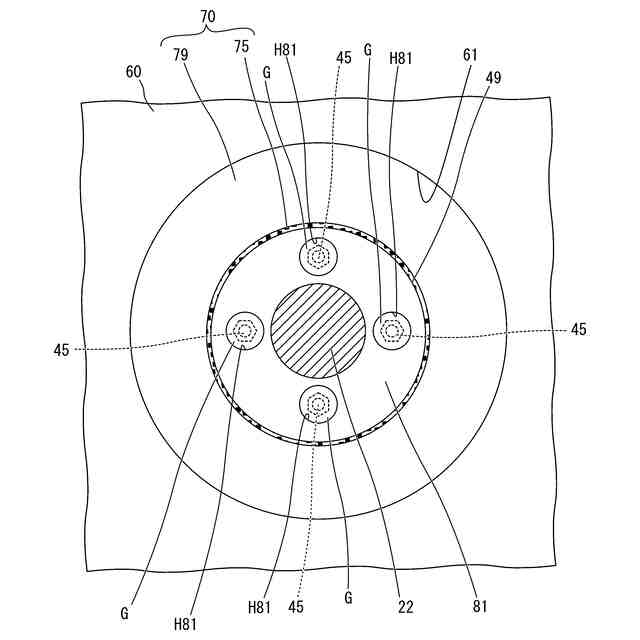

【解決手段】回転試験装置1は、ダイナモメータ10と、ダイナモメータ側回転軸Dと、ダイナモメータ側接続部41と、供試体側回転軸Tと、供試体側接続部49と、ダイナモメータ側接続部41と供試体側接続部49とを電気的に絶縁する絶縁部材50とを有する。ダイナモメータ10と供試体99との間でダイナモメータ側接続部20または供試体側接続部30の径方向外方に位置し、導電性を有する壁部79,179と、壁部79,179とダイナモメータ側接続部41または供試体側接続部49との間に位置し、壁部79,179とダイナモメータ側接続部41または供試体側接続部49とを電気的に接続する導電部75,175と、を有する。

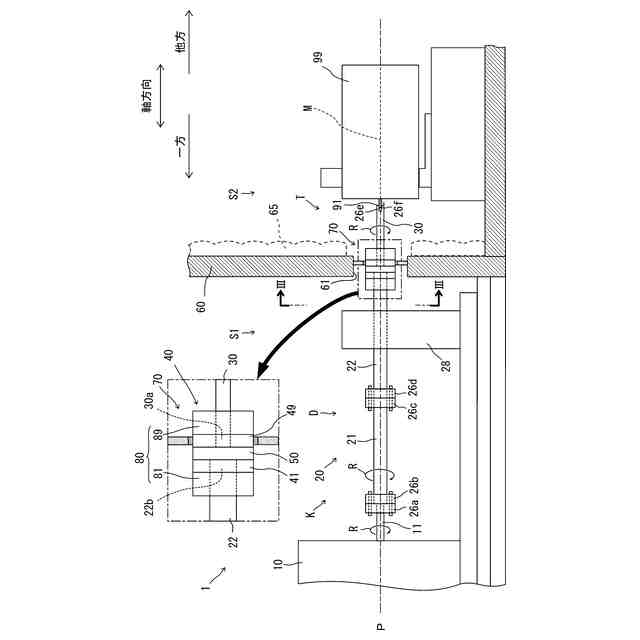

【選択図】図1
特許請求の範囲【請求項１】
ダイナモメータと、
前記ダイナモメータの回転を出力するダイナモメータ側回転軸と、
前記ダイナモメータ側回転軸の端部に前記ダイナモメータ側回転軸と一体で回転可能に設けられたダイナモメータ側接続部と、
供試体に前記ダイナモメータの回転を伝達する供試体側回転軸と、
前記供試体側回転軸の端部に前記供試体側回転軸と一体で回転可能に設けられ、前記ダイナモメータ側接続部に一体で回転可能に接続される供試体側接続部と、
前記ダイナモメータ側接続部と前記供試体側接続部との間に位置し、前記ダイナモメータ側接続部と前記供試体側接続部とを電気的に絶縁する絶縁部材と、
を有する回転試験装置であって、
前記ダイナモメータと前記供試体との間で前記ダイナモメータ側接続部または前記供試体側接続部の径方向外方に位置し、導電性を有する壁部と、
前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部との間に位置し、前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部とを電気的に接続する導電部と、
を有する、
回転試験装置。
続きを表示（約 730 文字）【請求項２】
請求項１に記載の回転試験装置であって、
前記導電部は、導電性の流体である導電性流体を含み、
前記導電性流体は、前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部との間に位置し、前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部とを電気的に接続する、
回転試験装置。
【請求項３】
請求項１に記載の回転試験装置であって、
前記壁部は、前記供試体側接続部の径方向外方に位置し、
前記導電部は、前記壁部と前記供試体側接続部との間に位置し、前記壁部と前記供試体側接続部とを電気的に接続する、
回転試験装置。
【請求項４】
請求項１に記載の回転試験装置であって、
前記ダイナモメータと前記供試体との間に位置し、前記ダイナモメータが収容されるダイナモメータ側領域と前記供試体が収容される供試体側領域との間で電磁波の伝搬を抑制する電磁波シールド壁をさらに有し、
前記壁部は、前記電磁波シールド壁に接続されている、
回転試験装置。
【請求項５】
請求項３に記載の回転試験装置であって、
前記ダイナモメータ側接続部と前記供試体側接続部とを前記絶縁部材を挟み込んだ状態で軸方向に貫通して連結する連結部材と、
前記供試体側接続部に対して前記軸方向の供試体側に取り付けられた導電性のカバー部材と、
をさらに有し、
前記カバー部材は、
前記連結部材のうち前記供試体側接続部に対して突出する部分の少なくとも一部を覆うように、前記供試体側接続部に取り付けられている、
回転試験装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、供試体の回転試験を行うための回転試験装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
２つの回転体の間で、電磁波の伝搬を防止する技術が知られている。例えば特許文献１には、駆動体が配置された第一空間と被駆動体が配置された第二空間とを隔てる電磁波遮蔽壁と、前記電磁波遮蔽壁を貫通して回転駆動力を伝達する回転シャフトと、前記回転シャフトを支持する軸受とを有する動力伝達装置が開示されている。
【０００３】
前記回転シャフトは、前記軸受により軸支された第一軸部材を含む。前記軸受は、転動体と、内輪構成部と、外輪構成部とを含む。前記回転シャフトの前記第一軸部材、前記転動体、前記内輪構成部及び前記外輪構成部は、導電性材料により形成されている。前記外輪構成部は、前記電磁波遮蔽壁に固定されている。これにより、電磁波は、前記第一軸部材から前記内輪構成部、前記転動体、前記外輪構成部を経由し、電磁波遮蔽壁へ伝達される。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１０／０５５５７８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記特許文献１の動力伝達装置では、前記回転シャフトの軸部分が前記軸受に支持されている。そのため、電磁波は、前記軸部分で前記軸受を介して前記電磁波遮蔽壁に逃がされる。しかしながら、前記軸部分は軸方向に導電性を有しているので、前記軸部分を軸方向に電磁波が伝わる可能性がある。
【０００６】
ところで、回転試験装置には、試験精度の向上が求められていて、より高い水準のＥＭＣ（ＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＣｏｍｐａｔｉｂｉｌｉｔｙ）対策が望まれている。具体的には、回転試験装置において、回転駆動源であるダイナモメータ側の回転軸と、被駆動体である供試体側の回転軸との間で、電磁波が軸方向に伝わるのをより確実に抑制することが求められている。
【０００７】
本発明の目的は、ダイナモメータ側回転軸と供試体側回転軸との間で電磁波が軸方向に伝わるのをより確実に抑制可能な回転試験装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明の一実施形態に係る回転試験装置は、ダイナモメータと、前記ダイナモメータの回転を出力するダイナモメータ側回転軸と、前記ダイナモメータ側回転軸の端部に前記ダイナモメータ側回転軸と一体で回転可能に設けられたダイナモメータ側接続部と、供試体に前記ダイナモメータの回転を伝達する供試体側回転軸と、前記供試体側回転軸の端部に前記供試体側回転軸と一体で回転可能に設けられ、前記ダイナモメータ側接続部に一体で回転可能に接続される供試体側接続部と、前記ダイナモメータ側接続部と前記供試体側接続部との間に位置し、前記ダイナモメータ側接続部と前記供試体側接続部とを電気的に絶縁する絶縁部材と、を有する。この回転試験装置は、前記ダイナモメータと前記供試体との間で前記ダイナモメータ側接続部または前記供試体側接続部の径方向外方に位置し、導電性を有する壁部と、前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部との間に位置し、前記壁部と前記ダイナモメータ側接続部または前記供試体側接続部とを電気的に接続する導電部と、を有する（第１の構成）。
【０００９】
これにより、ダイナモメータ側回転軸と供試体側回転軸との間で軸方向に伝わる電磁波は、ダイナモメータ側接続部と供試体側接続部との間に位置する絶縁部材によって抑制されるとともに、ダイナモメータ側接続部または供試体側接続部から導電部を介して壁部に逃がされる。
【００１０】
したがって、ダイナモメータ側回転軸から供試体側回転軸に電磁波が伝わったり、供試体側回転軸からダイナモメータ側回転軸に電磁波が伝わったりするのを、前記絶縁部材及び前記導電部によって抑制できる。
（【００１１】以降は省略されています）
