特許ウォッチ

公開番号2025084681
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2024164116
出願日2024-09-20
発明の名称液晶ポリエステル樹脂組成物、成形品及びこれを含む電子部品素材
出願人セヤンポリマーカンパニーリミテッド,SE YANG POLYMER CO., LTD.
代理人アインゼル・フェリックス=ラインハルト,個人,個人,個人,個人,個人
主分類C08L 67/00 20060101AFI20250527BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】内外部摩擦及び内外部衝撃によって発生する物理的破壊が減少し、引張強度、衝撃強度などの機械的特性及びウェルドラインでの衝撃強度が改善され、低い収縮率によって寸法安定性を有し、フィブリル及び粉塵の発生を最小化できる液晶ポリエステル組成物及びこれを含む電子部品素材を提供する。
【解決手段】液晶ポリエステル樹脂;ポリフェニレンサルファイド樹脂;炭素系充填剤;及び無機充填剤;を含み、前記無機充填剤はガラスパウダーを含む液晶ポリエステル樹脂組成物を構成する。
【選択図】なし
特許請求の範囲【請求項１】
液晶ポリエステル樹脂；
ポリフェニレンサルファイド樹脂；
炭素系充填剤；及び
無機充填剤；を含み、
前記無機充填剤は、ガラスパウダー（Ｇｌａｓｓｐｏｗｄｅｒ）を含む、液晶ポリエステル樹脂組成物。
続きを表示（約 1,000 文字）【請求項２】
前記液晶ポリエステル樹脂は、５５重量％以上乃至８５重量％以下；
前記ポリフェニレンサルファイド樹脂は、１重量％以上乃至１５重量％未満；
前記炭素系充填剤は、１重量％以上乃至５重量％以下；及び
前記無機充填剤は、５重量％以上乃至３０重量％以下で含むものである、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項３】
前記炭素系充填剤は、カーボンブラック、グラファイト及び炭素ナノチューブからなる群から選ばれる１種以上である、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項４】
前記無機充填剤は、蛇紋石、モンモリロナイト、タルク、雲母類、緑泥石、ガラスフレーク、シリカ、石英粉末、ガラスビード、ガラスパウダー、ケイ酸カルシウム、ケイ酸アルミニウム、カオリン、クレイ、珪藻土、珪灰石、酸化鉄、酸化チタン、酸化亜鉛、アルミナ、炭酸カルシウム、炭酸マグネシウム、硫酸カルシウム、硫酸バリウム、炭化ケイ素、窒化ケイ素、窒化ホウ素、チタン酸カリウム及び二硫化モリブデン（ＭｏＳ
２
）からなる群から選ばれる１種以上をさらに含む、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項５】
前記液晶ポリエステル樹脂組成物から製造される成形品のウェルドライン衝撃強度が２０Ｊ／ｍ超過である、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項６】
前記液晶ポリエステル樹脂組成物から製造される成形品のデント深さが３０μｍ未満である、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項７】
前記液晶ポリエステル樹脂組成物から製造される成形品のデント体積が１４，６００，０００μｍ
３
以下である、請求項１に記載の液晶ポリエステル樹脂組成物。
【請求項８】
液晶ポリエステル樹脂；ポリフェニレンサルファイド樹脂；及び充填剤を含む液晶ポリエステル樹脂組成物であって、
前記液晶ポリエステル樹脂組成物から製造される試験片にテープを粘着してから剥がすとき、剥離面積がテープに粘着された試験片の面積の１５％未満である、液晶ポリエステル樹脂組成物。
【請求項９】
請求項１による液晶ポリエステル樹脂組成物から製造される、成形品。
【請求項１０】
請求項１による液晶ポリエステル樹脂組成物を含む、電子部品素材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶ポリエステル樹脂組成物、成形品及びこれを含む電子部品素材に関し、具体的には、優れた機械的特性、ウェルドライン衝撃強度、寸法安定性及び低粉塵特性を示す液晶ポリエステル樹脂組成物、成形品及びこれを含む電子部品素材に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液晶ポリエステル樹脂は、重合体内の分子鎖が溶融された状態で互いに規則的に平行に配列される特性を有する、溶融されたポリエステル樹脂を意味する。このように配列された各分子の状態を、通常、液晶状態又は液晶物質のネマティック（ｎｅｍａｔｉｃ）相と言い、このような重合体内の分子は、一般に細く且つ長く、平らであり、分子の長鎖に沿って非常に高い機械的強度、電気的特性及び耐熱性を示す。
【０００３】
液晶ポリエステル樹脂を含む樹脂組成物は、高耐熱及び高流動特性を有し、各種電気／電子製品の素材として広く使用されている。また、ノート型パソコンなどの小型ポータブル電子製品は、優れた性能を有しながらも薄く、重さは軽くなる趨勢を示しているので、優れた成形性を有する液晶ポリエステル樹脂組成物の需要が増加している。
【０００４】
しかし、液晶ポリエステル樹脂組成物は、溶融されたポリマーが流動中にも結晶構造を失わないという特性を有しており、複雑な構造を有する成形品に射出する場合、成形過程で樹脂同士が出合う境界部分であるウェルドラインが形成される。このようなウェルドラインの強度は非常に弱いので、外部や内部の衝撃及び摩擦によって成形品が破損し得る。
【０００５】
また、液晶ポリエステル樹脂組成物の成形品は、超音波洗浄や他の部材との摩擦によって表面が剥離されながら毛羽が生じる現象、すなわち、フィブリル化が発生し得る。液晶ポリエステル樹脂組成物の成形品が電子部品として電子機器などに使用される場合、フィブリル化された部分から脱落した粉塵やフィブリルなどの異物が電子機器の性能を著しく低下させ得る。
【０００６】
例えば、電子部品、特にレンズがある光学機器の場合、塵及び埃などの粉塵がレンズに付着すると、光学特性が著しく低下し得る。カメラモジュールを組み立てたり、カメラモジュールの機能を動作させる場合、フィブリル化が進行し得るが、これは、携帯電話のカメラモジュールを組み立てたり、携帯電話のカメラモジュールの機能を動作させる場合にも同様である。具体的には、カメラオートフォーカス機能の発揮時、カメラモジュール部品のスライド移動によって部品の表面から粉塵が発生し得ると共に、機器の衝撃及び落下時にも粉塵が発生しやすい。近年、電子機器の内部に使用される周辺電子装置及び各付属品の小型化が必須化されており、その結果、粉塵の発生が少ない電子部品素材を用いて粉塵に敏感な半導体及び光学素材部品を製造する必要性が台頭した。
【０００７】
これと関連して、韓国特許公開公報第１０－２０１４－０００７７９２号には、フィブリル化されにくい成形体を収得できる液晶ポリエステル樹脂組成物などが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明の目的は、内外部摩擦及び内外部衝撃によって発生する物理的破壊が減少し、引張強度、衝撃強度などの機械的特性及びウェルドラインでの衝撃強度が改善され、低い収縮率によって寸法安定性を有し、フィブリル及び粉塵の発生を最小化できる液晶ポリエステル組成物及びこれを含む電子部品素材を提供することにある。
【課題を解決するための手段】
【０００９】
本発明の一側面において、本発明は、液晶ポリエステル樹脂；ポリフェニレンサルファイド樹脂；炭素系充填剤；及び無機充填剤を含み、前記無機充填剤は、ガラスパウダー（Ｇｌａｓｓｐｏｗｄｅｒ）を含む、液晶ポリエステル樹脂組成物を提供することができる。
【００１０】
好ましくは、前記液晶ポリエステル樹脂は、５５重量％以上乃至８５重量％以下；前記ポリフェニレンサルファイド樹脂は、１重量％以上乃至１５重量％未満；前記炭素系充填剤は、１重量％以上乃至５重量％以下；及び前記無機充填剤は、５重量％以上乃至３０重量％以下で含むものである、液晶ポリエステル樹脂組成物を提供することができる。

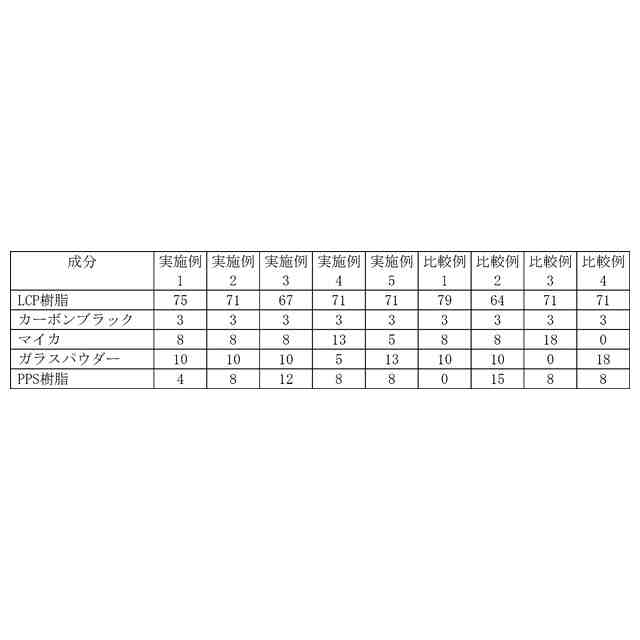

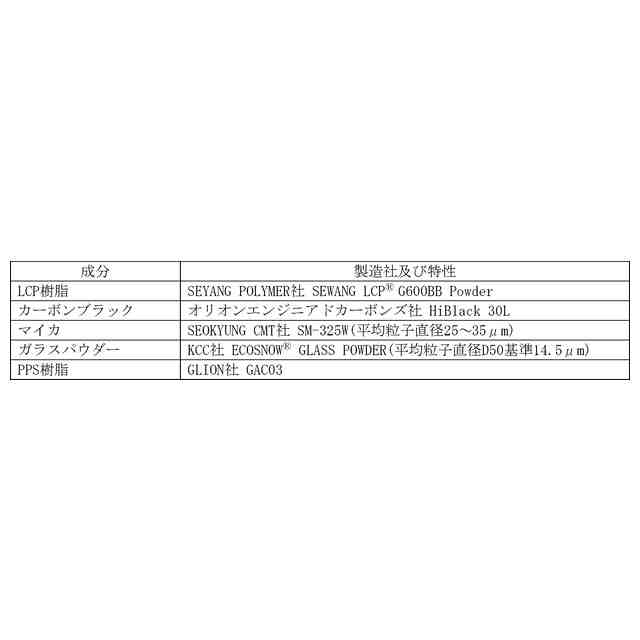

（【００１１】以降は省略されています）

関連特許
