公開番号2025081036
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194520
出願日2023-11-15
発明の名称太陽光発電装置及び太陽光発電方法
出願人GX株式会社
代理人個人
主分類H02S 30/20 20140101AFI20250520BHJP(電力の発電,変換,配電)
要約【課題】運搬状態、設置状態での発電のいずれも可能にするとともに、太陽光発電パネルの設置状態のパターンを豊富化し、障害物を柔軟に回避できる。

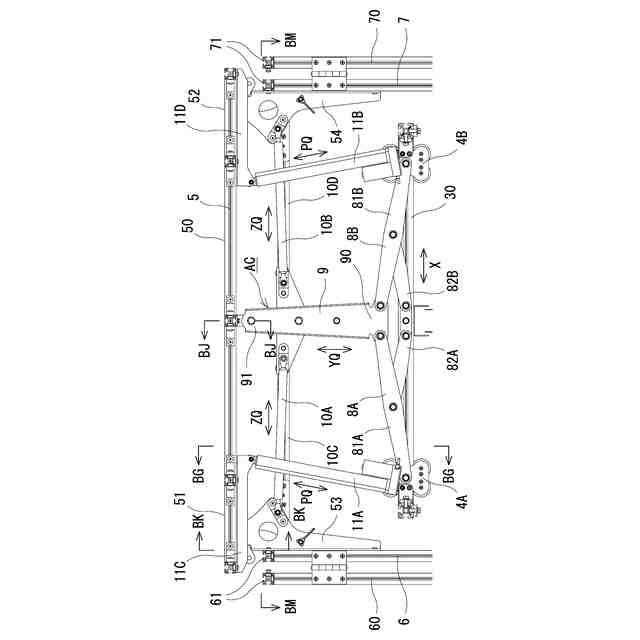

【解決手段】傾斜角度・高さ変更部11A,11Bが、前後方向Yの支持材31の一側部と、第1パネル体5の一側部51とを回動可能に軸着する第3シリンダ11Aと、前後方向Yのもう一つの支持材31の一側部と、第1パネル体5の他側部52とを回動可能に軸着する第4シリンダ11Bと、から構成され、傾斜角度・高さ変更部11A,11Bが駆動されることにより、リンク機構8A,8Bが変形し、縦リンク材9が移動し、開閉駆動部10A,10Bが従動し、第1パネル体5ないし第3パネル体7の昇降、及び/又は、筐体2の左右方向Xに対する第1パネル体5ないし第3パネル体7の傾斜角度θの調整を行う。
【選択図】図5
特許請求の範囲【請求項１】

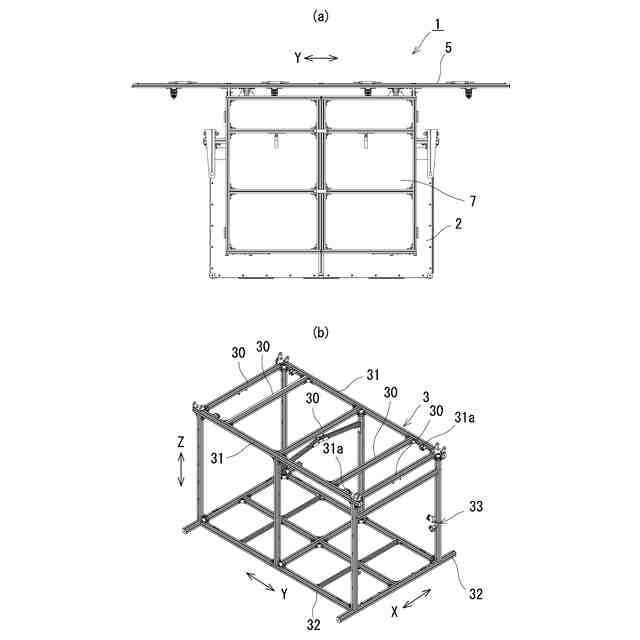

骨組みを有する筐体と、
前記筐体の上部に設けられるアクチュエータと、

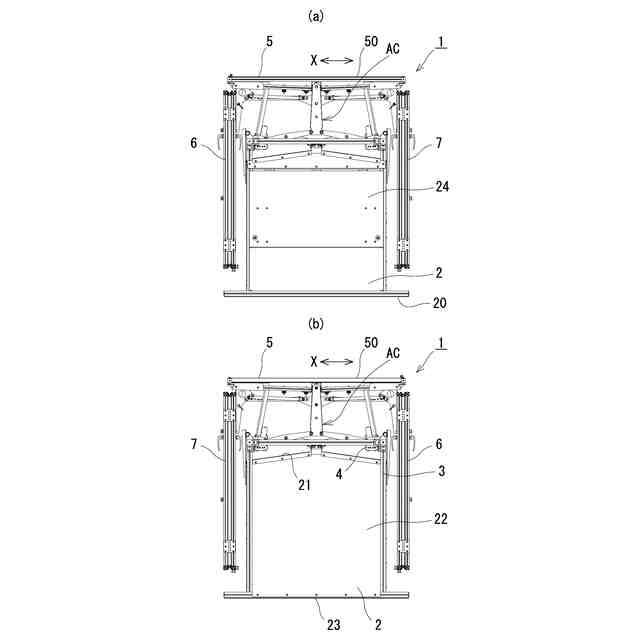

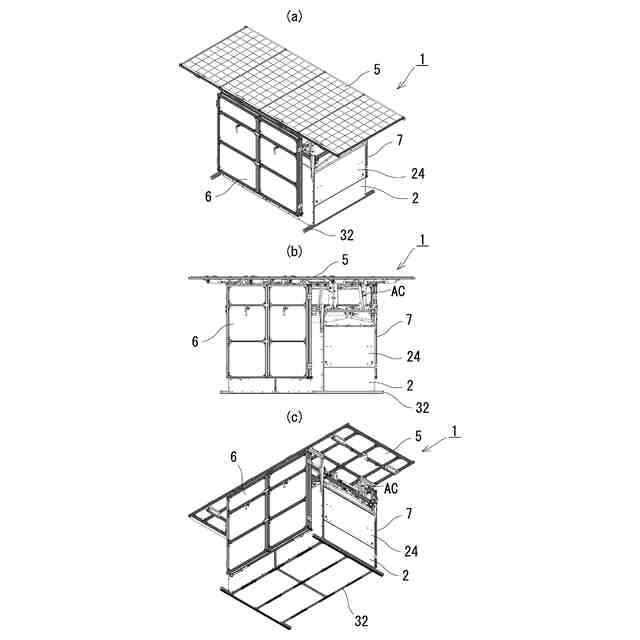

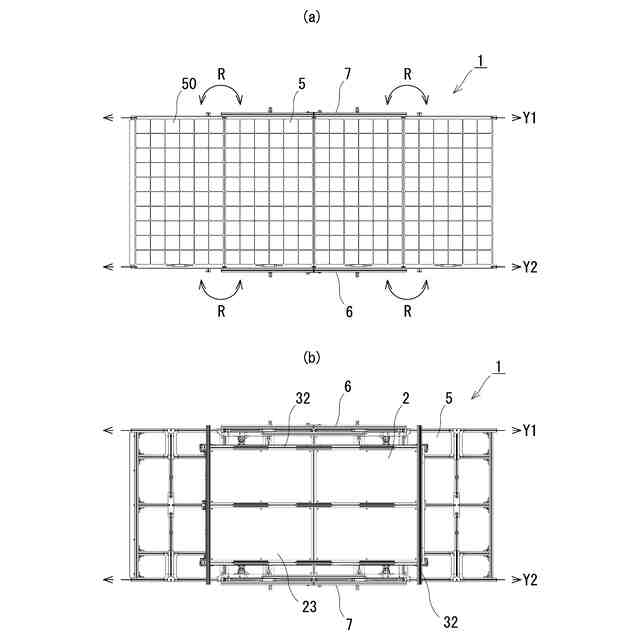

前記アクチュエータを介して前記筐体に連結する、少なくとも第１パネル体、第２パネル体、及び第３パネル体を有し、前記第１パネル体ないし第３パネル体が収納状態又は展開状態を取ることができるパネル構造と、を備え、
前記アクチュエータが、
前記骨組みの軸方向に沿ってスライドする一対のスライダと、

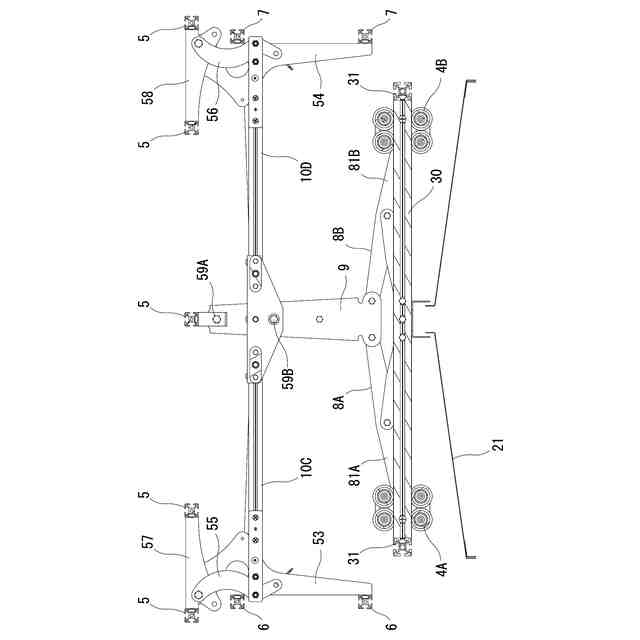

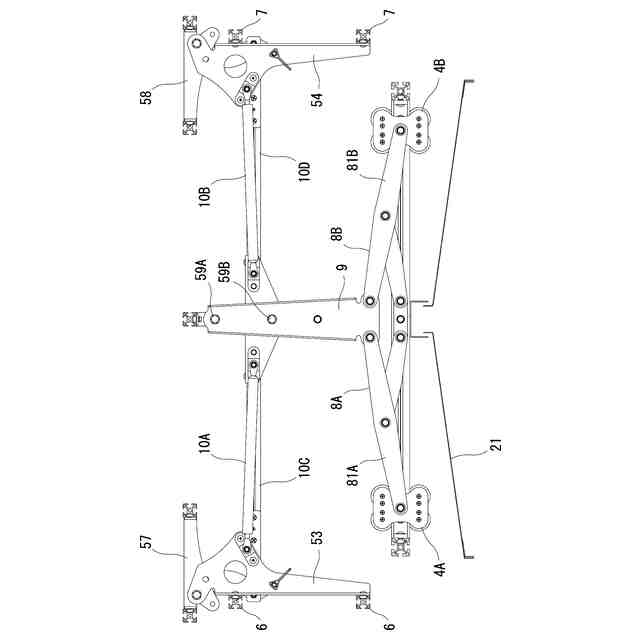

駆動側リンク材と従動側リンク材を有し、前記駆動側リンク材の下部が前記スライダに回動可能に軸着し、前記従動側リンク材の上部が前記駆動側リンク材に回動可能に軸着し、前記従動側リンク材の下部が前記骨組みに回動可能に軸着される、一対のリンク機構と、
縦方向に延び出し、下部が前記駆動側リンク材の上部に回動可能に軸着するとともに、上部が前記第１パネル体に回動可能に軸着する、前記スライダの横方向への移動に伴い昇降する縦リンク材と、

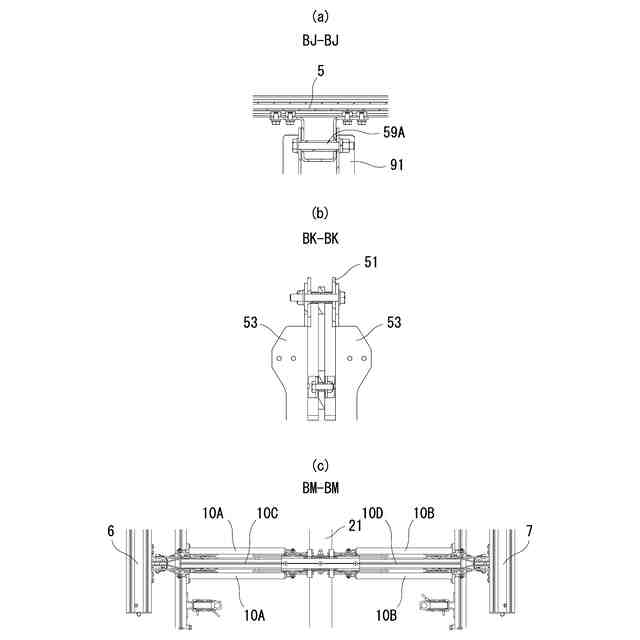

前記縦リンク材及び前記第２パネル体、並びに、前記縦リンク材及び第３パネル体に回動可能に軸着する、前記第１パネル体に対して、前記第２パネル体及び第３パネル体を開閉駆動する一対の開閉駆動部と、
前記骨組み及び前記第１パネル体に回動可能に軸着する、前記第１パネル体の傾斜角度及び／又は高さを変更する一対の傾斜角度・高さ変更部と、
を備えることを特徴とする太陽光発電装置。
続きを表示（約 1,600 文字）【請求項２】
前記一対の傾斜角度・高さ変更部が駆動することにより、前記縦リンク材が移動し、前記リンク機構が変形し、前記第２パネル体又は第３パネル体が垂直状態で、前記第１パネル体が傾斜状態又は水平状態である姿勢制御を行う請求項１の太陽光発電装置。
【請求項３】
前記一対の開閉駆動部が駆動することにより、前記第１パネル体、第２パネル体及び第３パネル体が、面一又は特定角度をなす姿勢制御を行う請求項１の太陽光発電装置。
【請求項４】
前記一対の開閉駆動部が、
前記縦リンク材及び前記第２パネル体と回動可能に軸着する第１シリンダと、
前記縦リンク材及び前記第３パネル体と回動可能に軸着する第２シリンダと、
を備える請求項１～３いずれかの太陽光発電装置。
【請求項５】
前記一対の傾斜角度・高さ変更部が、

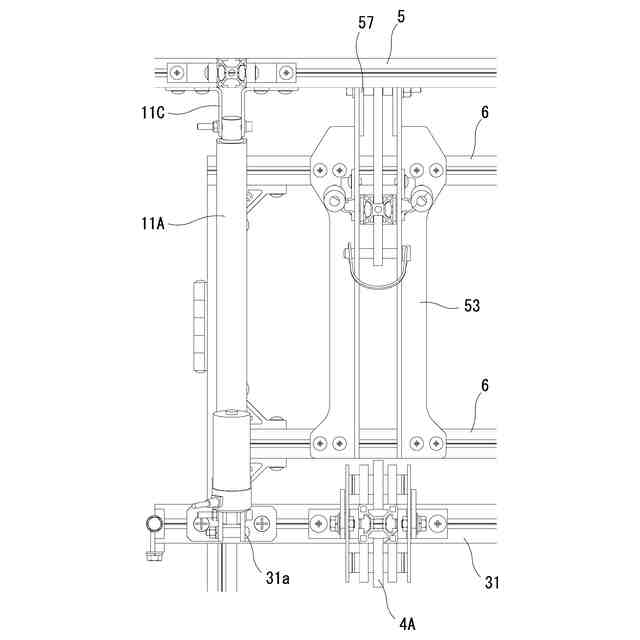

前記骨組み及び前記第１パネル体の一側部と回動可能に軸着する第３シリンダと、
前記骨組み及び前記第１パネル体の他側部と回動可能に軸着する第４シリンダと、
を備える請求項１～３いずれかの太陽光発電装置。
【請求項６】
前記一対の開閉駆動部が、
前記縦リンク材及び前記第２パネル体と回動可能に軸着する第１シリンダと、
前記縦リンク材及び前記第３パネル体と回動可能に軸着する第２シリンダと、
を備え、
前記一対の傾斜角度・高さ変更部が、
前記骨組み及び前記第１パネル体の一側部と回動可能に軸着する第３シリンダと、
前記骨組み及び前記第１パネル体の他側部と回動可能に軸着する第４シリンダと、
を備え、
前記第１シリンダと第３シリンダとが立体交差し、前記第２シリンダと第４シリンダとが立体交差することを特徴とする請求項１～３いずれかの太陽光発電装置。
【請求項７】
前記リンク機構の駆動側リンク材が複数枚であり、前記駆動側リンク材が特定間隔をあけて、平行に設けられる請求項１～３いずれかの太陽光発電装置。
【請求項８】
前記第１パネル体は、前記傾斜角度・高さ変更部が駆動することにより前記リンク機構が変形し、前記筐体の上部空間において、昇降し、又は、傾斜角度を調整することができ、水平状態又は傾斜状態のいずれかを取りえる、太陽電池パネルを有し、
前記第２パネル体は、前記第１パネル体の一側部と連結具で結合する一側部を有し、前記筐体の右側のスペースにおいて、前記開閉駆動部が駆動することにより、前記第１パネル体の前記一側部に沿う第１回転軸の周りに、正面視で時計方向又は反時計方向に回動可能であり、正面視で水平状態、傾斜状態、又は垂直状態のいずれかの状態となる、太陽電池パネルを有し、
前記第３パネル体は、前記第１パネル体の他側部と連結具で結合する一側部を有し、前記筐体の左側のスペースにおいて、前記開閉駆動部が駆動することにより、前記第１パネル体の前記他側部に沿う第２回転軸の周りに、正面視で時計方向又は反時計方向に回動可能であり、正面視で水平状態、傾斜状態、又は垂直状態のいずれかの状態となる、太陽電池パネルを有する請求項１の太陽光発電装置。
【請求項９】
前記第２パネル体及び第３パネル体が、前後方向又は左右方向に複数に分割され、各分割体が、前後方向又は左右方向に折り畳み可能である請求項１～３いずれかの太陽光発電装置。
【請求項１０】
前記第１パネル体の直下に収納されているパネル締結材を備え、前記パネル締結材は、展開され前記第１パネル体と面一をなす前記第２パネル体又は前記第３パネル体に締結具を用いて締結される請求項１～３いずれかの太陽光発電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光パネルを駆動するアクチュエータを有する太陽光発電装置及び太陽光発電方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１は、電源が必要な場所に運んで便利に使用することができるとともに、発電量を多くすることの可能な移動式太陽光発電装置を提供するため、運搬可能な本体部１０と、本体部１０の上面に載置された上面ソーラーパネル１１，１２と、本体部１０の側部に折り畳み可能に連結された側部ソーラーパネル２１，２２，３１，３２，４１，４２，５１，５２とを有し、本体部１０の設置後に側部ソーラーパネル２１，２２，３１，３２，４１，４２，５１，５２を広げて、上面ソーラーパネル１１，１２及び側部ソーラーパネル２１，２２，３１，３２，４１，４２，５１，５２により発電するようにした。
【０００３】
特許文献２は、横方向に展開可能な光起電力装置、及びソーラーカーであり、この発明が提供する横方向に展開可能な光起電力装置及びソーラーカーは、回転駆動装置が移動板を駆動して車体の側方に展開させ、太陽光エネルギーを収集する有効な面積を増加するとともに、ソーラーカーの走行中には、折り畳んで、自動車全体の走行に影響を与えない。前記光起電力装置は、太陽電池チップが敷設された少なくとも一つの移動板と、移動板と車体とを固定して接続する回転駆動装置と、横転装置とを含み、回転駆動装置は固定端と駆動端とを含み、回転駆動装置は固定端を介して車体に固定され、回転駆動装置の駆動端は移動板に固定して接続され、移動板は回転駆動装置によって駆動されて車体の側方に回転され、横転装置の固定端は車体に固定して接続され、横転装置の横転調整端は移動板に固定して接続され、車体に対する移動板の角度を調整する。
【０００４】
特許文献３は、プルーフソーラーシステム及びソーラーテントであり、全体構造が簡単であり、重量が比較的軽く、収納や搬送が行いやすく、取付や解体がいつでも行えるソーラーシステムを提供するため、ソーラーモジュール２を防水シート１に固定し、ソーラーモジュールによって生成された電気エネルギーをエネルギー貯蔵用電池４に貯蔵するためのコントローラ３をソーラーモジュールと前記エネルギー貯蔵用電池にそれぞれ接続する。防水シートが軽くて柔らかく、折り畳みやすい特徴を有するため、ソーラーモジュールが固定された太陽光発電用防水シートは、自動車や屋外装置に容易に取り付けられる。
【０００５】
特許文献４は、太陽光発電装置であり、発電量が大きくかつコンパクトに軽量に構成することができる太陽光発電装置を提供するため、太陽光発電装置１０は、折畳み可能な複数枚の太陽電池モジュール１１ａ～１１ｎからなる太陽電池パネル１２と、展開された太陽電池パネル１２を支えるフレーム構造体１３と、フレーム構造体１３に接続される支柱材１５，１６と、支柱材１５，１６の下端に取付ける固定板１７，１８などを備えている。太陽電池モジュール１１ａ～１１ｎは、隣り合うものどうしがヒンジによって回動自在に連結されている。固定板１７，１８上に自動車のタイヤＴ１，Ｔ２を乗せることにより、支柱材１５，１６を固定することができる。一方の固定板１７にタイヤＴ１の位置決めのための凸部９１が設けられている。
【０００６】
特許文献５は、可搬式太陽光発電装置であり、発電使用時と運搬時の組立が簡便で、長時間連続的に給電でき、また発電容量を増減するため、筺体１上に複数個の常設太陽電池モジュールパネル２a～２fを発電使用時に傾斜して配設して成り、筺体は、運搬時に複数個の増設太陽電池モジュールパネル２g～２lを重ねて収納する収納室３と、常設太陽電池モジュールパネルで発電された電力を充電する蓄電池４を設けた蓄電池室５と、常設太陽電池モジュールパネル及び／又は蓄電池から外部電源として取り出す制御室１０とを備えている。
【０００７】
特許文献６は、独立型太陽光発電装置であり、必要な電力が効率よく得られる独立型太陽光発電装置を提供するため、この独立型太陽光発電装置は、発電ユニット１０と複数個の補助電池アレイ２０とから構成されている。発電ユニット１０は、一方向へ傾斜した屋根に太陽電池アレイ３０が固設された箱体内に、前記太陽電池アレイ３０及び補助電池アレイ２０からの電力を受け入れ蓄積する複数のバッテリ３２と、充放電コントローラ３１ａ、３１ｂ，３１ｃと、前記バッテリ３２に充電した直流電力を交流に変換するインバータ３４ａ、３４ｂとが収納されている。そして、補助電池アレイ２０は、太陽電池モジュール３０ａをアルミフレーム２１に固設した補助太陽電池２０Ａ、２０Ｂ，２０Ｃを傾斜させて連接して設置するもので、発電ユニット１０の充放電コントローラ３１ｂ，３１ｃにそれぞれケーブルで接続され、前記インバータ３４ａ、３４ｂは、前記バッテリ３２に並列に接続されている。
【０００８】
特許文献７は、太陽光発電方法であり、設置場所を簡単に変えることが可能で、使用用途によってカスタマイズが容易でコストが低く、低予算で実現できる利便性の高い移動式太陽光発電システムを提供するため、牽引車両１０によって牽引されて移動可能とされ、車両総重量が７５０ｋｇ未満の小型トレーラ１を有し、小型トレーラ１は、折り畳み式の太陽光パネル２と、リチウムイオン電池による蓄電池が内蔵され、出力ポートとしてＡＣ出力、ＤＣ出力、ＵＳＢバスパワを備えた可搬型のポータブル電源６と、が積載され、牽引車両１０にて小型トレーラ１を設置場所に移動させ、太陽光パネル２を展開して発電を行い、給電を行いながらポータブル電源６の充電を行う。
【０００９】
特許文献８は、太陽光発電装置であり、コンパクトに折り畳んで２トントラックで被災地等へ運搬し、被災地等での電源確保に貢献する太陽光発電装置を提供するため、太陽光で発電し得る発電モジュール２を備えたモジュールフレーム３，３，３を開閉用ダンパー１１，１１により折り畳み可能に構成し、太陽光発電装置全体は、２トントラックに積載して運搬できる寸法，重量に設定され、コンパクトに折り畳んで２トントラックで被災地等へ運搬し、被災地等での電源確保が可能となる。
【先行技術文献】
【特許文献】
【００１０】
特開2016-15836号公報
特表2019-522451号公報
特開2019-205330号公報
特開2003‐309279号公報
特開平09-199748号公報
特開2017-208915号公報
特許第7287716号公報
実用新案登録第3195325号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
