公開番号2025078446
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023191019
出願日2023-11-08
発明の名称波長変換基板及び表示装置
出願人TOPPANホールディングス株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G02B 5/20 20060101AFI20250513BHJP(光学)
要約【課題】波長変換基板と調光装置との位置ズレに起因した色再現性の低下を生じ難くし得る技術を提供する。

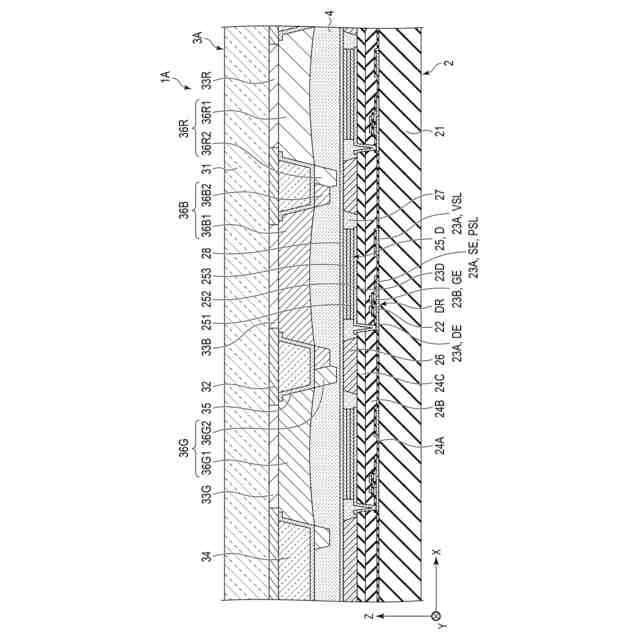

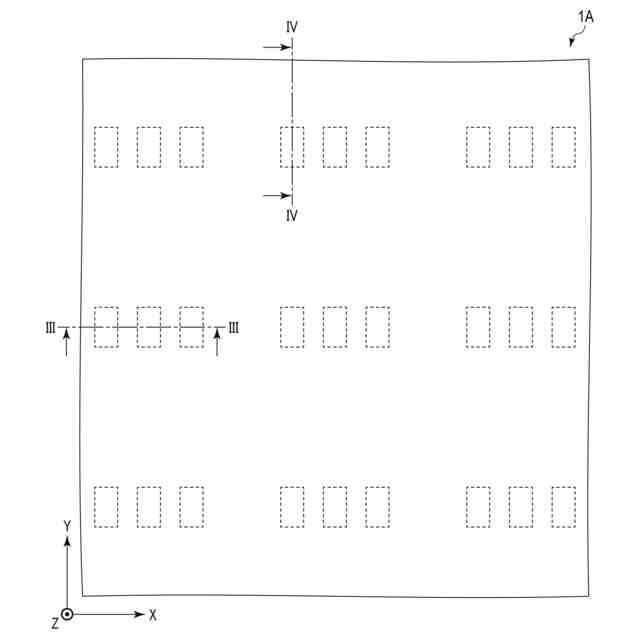

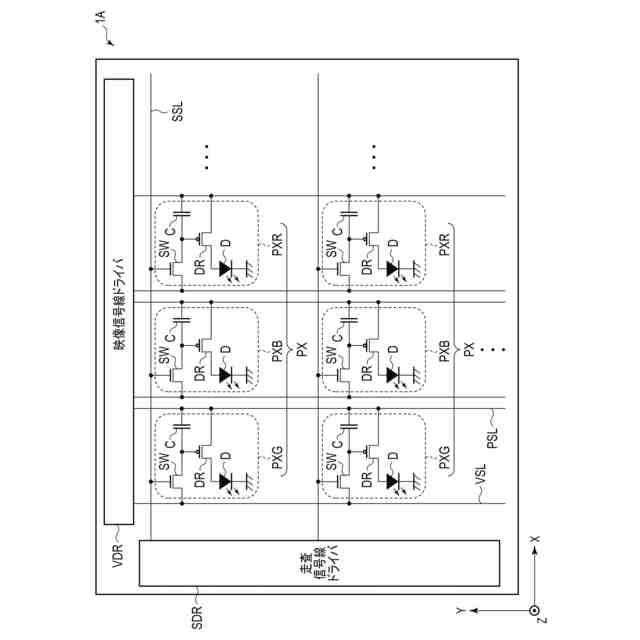

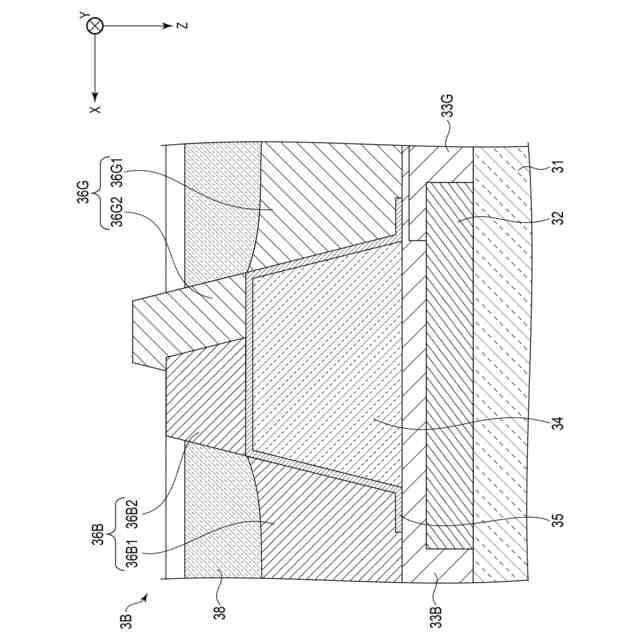

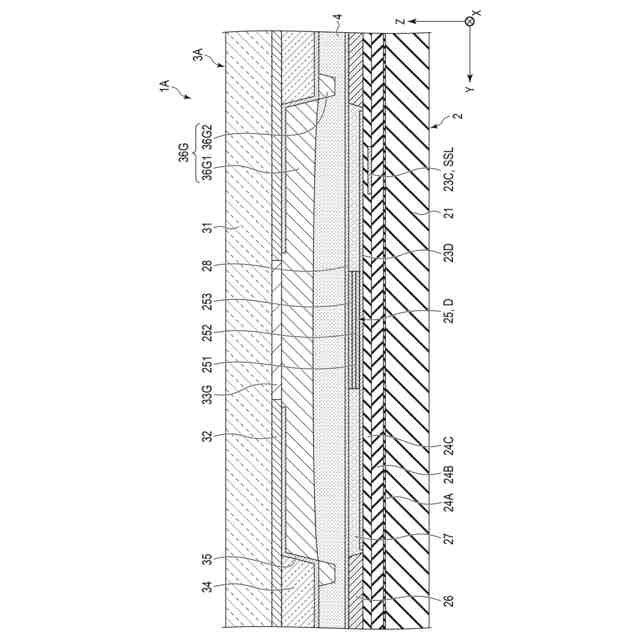

【解決手段】波長変換基板3Aは、第1及び第2主面を有している透明基板31と、第1主面上に設けられ、互いに交差する第1及び第2方向へ配列した複数の貫通孔を有している隔壁層と、複数の貫通孔の位置にそれぞれ設けられた複数の機能層とを備え、複数の機能層は、光源が射出する光を第1光へ変換する第1波長変換層36Rと、光源が射出する光を第1光とは色が異なる第2光へ変換する第2波長変換層36Gとを含み、機能層の各々は、この機能層が設けられた前記貫通孔の中に位置した第1部分36R1,36G1と、隔壁層の上面のうち、この機能層が設けられた前記貫通孔の開口を取り囲んだ周辺領域を、少なくとも部分的に被覆した第2部分36R2,36G2とを含んでいる。
【選択図】図3
特許請求の範囲【請求項１】
第１主面及び第２主面を有している透明基板と、
前記第１主面上に設けられ、互いに交差する第１方向及び第２方向へ配列した複数の貫通孔を有している隔壁層と、
前記複数の貫通孔の位置にそれぞれ設けられた複数の機能層と
を備え、
前記複数の機能層は、光源が射出する光を第１光へ変換する第１波長変換層と、前記光源が射出する前記光を前記第１光とは色が異なる第２光へ変換する第２波長変換層とを含み、
前記複数の機能層の各々は、
この機能層が設けられた前記貫通孔の中に位置した第１部分と、
前記隔壁層の上面のうち、この機能層が設けられた前記貫通孔の開口を取り囲んだ周辺領域を、少なくとも部分的に被覆した第２部分と
を含んだ波長変換基板。
続きを表示（約 880 文字）【請求項２】

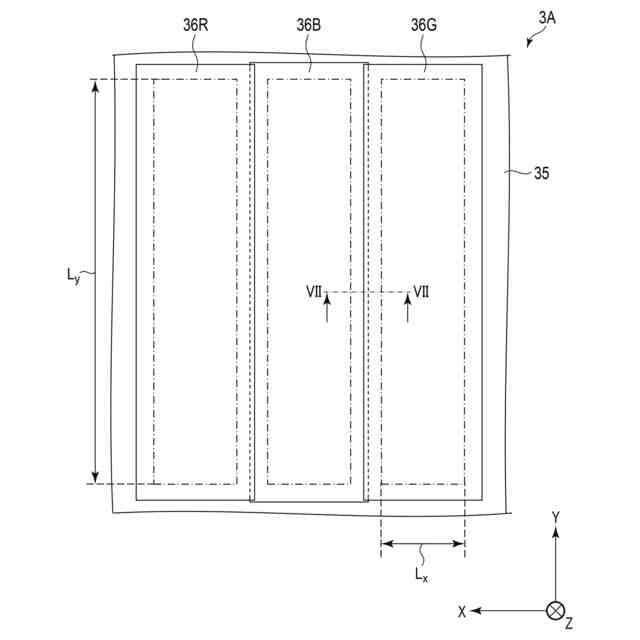

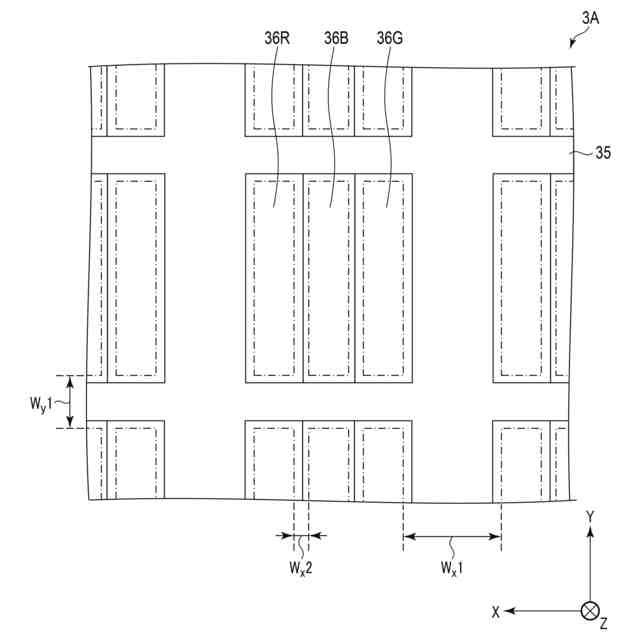

前記複数の貫通孔の各々の前記開口は前記第２方向へ伸びた形状を有し、前記複数の機能層の各々の前記第２部分は、前記周辺領域のうち、前記第１方向へ隣り合った前記貫通孔の前記開口によって挟まれた領域を被覆した請求項１に記載の波長変換基板。
【請求項３】
前記複数の機能層は、前記第１方向へ隣り合い且つ前記第２部分が重なり合ったものを含んだ請求項１に記載の波長変換基板。
【請求項４】
前記複数の機能層は、前記光源が射出する前記光をそのまま透過させるか又は前記第１及び第２光とは色が異なる第３光へ変換する充填層を更に含み、前記複数の機能層は、前記第１方向へ各々が伸び、前記第２方向へ配列した複数の行を形成しており、前記複数の行の各々は、前記第１波長変換層と前記第２波長変換層と前記充填層とを含んだ請求項１に記載の波長変換基板。
【請求項５】
前記第２部分の最大厚さＨ３と前記隔壁層の厚さＨ１との比Ｈ３／Ｈ１は、０．０１乃至０．９５の範囲内にある請求項１に記載の波長変換基板。
【請求項６】
前記透明基板と前記隔壁層との間に介在し、前記複数の貫通孔の位置に複数の第１貫通孔をそれぞれ有しているブラックマトリクスを更に備えた請求項１に記載の波長変換基板。
【請求項７】
前記隔壁層は、前記複数の貫通孔の位置に複数の第２貫通孔をそれぞれ有している樹脂層を含んだ請求項１に記載の波長変換基板。
【請求項８】
前記隔壁層は、前記複数の第２貫通孔の側壁を少なくとも部分的に被覆した反射層を更に含んだ請求項７に記載の波長変換基板。
【請求項９】
前記複数の貫通孔の少なくとも一部の位置にそれぞれ配置された複数の着色層を含んだカラーフィルタを更に備えた請求項１に記載の波長変換基板。
【請求項１０】
前記複数の機能層の各々の前記第１部分を被覆したオーバーコート層を更に備えた請求項１に記載の波長変換基板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
表示装置において、発光ダイオードなどの発光素子は、例えば、バックライトユニットの光源として、又は、画素若しくはサブ画素の構成要素として利用されている（特許文献１及び２を参照）。そのような表示装置では、発光素子又は画素若しくはサブ画素を互いから区画する隔壁を設けることがある。隔壁は、例えば、発光素子が射出する光を効率的に利用すること、又は、或る発光素子が射出した光を入射させるべき領域へ他の発光素子が射出した光が入射するのを防止することを可能とする。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１３１６８３号公報
特開２００９－２４４３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、波長変換基板と調光装置との位置ズレに起因した色再現性の低下を生じ難くし得る技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一側面によると、第１主面及び第２主面を有している透明基板と、前記第１主面上に設けられ、互いに交差する第１方向及び第２方向へ配列した複数の貫通孔を有している隔壁層と、前記複数の貫通孔の位置にそれぞれ設けられた複数の機能層とを備え、前記複数の機能層は、光源が射出する光を第１光へ変換する第１波長変換層と、前記光源が射出する前記光を前記第１光とは色が異なる第２光へ変換する第２波長変換層とを含み、前記複数の機能層の各々は、この機能層が設けられた前記貫通孔の中に位置した第１部分と、前記隔壁層の上面のうち、この機能層が設けられた前記貫通孔の開口を取り囲んだ周辺領域を、少なくとも部分的に被覆した第２部分とを含んだ波長変換基板が提供される。
【０００６】
本発明の他の側面によると、前記複数の貫通孔の各々の前記開口は前記第２方向へ伸びた形状を有し、前記複数の機能層の各々の前記第２部分は、前記周辺領域のうち、前記第１方向へ隣り合った前記貫通孔の前記開口によって挟まれた領域を被覆した上記側面に係る波長変換基板が提供される。
【０００７】
本発明の更に他の側面によると、前記複数の機能層は、前記第１方向へ隣り合い且つ前記第２部分が重なり合ったものを含んだ上記側面の何れかに係る波長変換基板が提供される。
【０００８】
本発明の更に他の側面によると、前記複数の機能層は、前記光源が射出する前記光をそのまま透過させるか又は前記第１及び第２光とは色が異なる第３光へ変換する充填層を更に含み、前記複数の機能層は、前記第１方向へ各々が伸び、前記第２方向へ配列した複数の行を形成しており、前記複数の行の各々は、前記第１波長変換層と前記第２波長変換層と前記充填層とを含んだ上記側面の何れかに係る波長変換基板が提供される。
【０００９】
本発明の更に他の側面によると、前記第２部分の最大厚さＨ３と前記隔壁層の厚さＨ１との比Ｈ３／Ｈ１は、０．０１乃至０．９５の範囲内にある上記側面の何れかに係る波長変換基板が提供される。
【００１０】
本発明の更に他の側面によると、前記透明基板と前記隔壁層との間に介在し、前記複数の貫通孔の位置に複数の第１貫通孔をそれぞれ有しているブラックマトリクスを更に備えた上記側面の何れかに係る波長変換基板が提供される。
（【００１１】以降は省略されています）
