公開番号2025077549
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189826
出願日2023-11-07
発明の名称レンズユニット及びカメラモジュール
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G02B 7/02 20210101AFI20250512BHJP(光学)
要約【課題】内部空間を好適に封止する。
【解決手段】レンズユニット1は、最も物体側の第1レンズ21と、第1レンズよりも像側の第4レンズ24と、を含む複数のレンズ20と、第4レンズ24を保持する枠部材29と、複数のレンズ20及び枠部材29を収容する鏡筒3と、第1レンズ21と鏡筒3との間を封止する第1封止材61と、鏡筒3と枠部材29との間を封止する第2封止材62と、枠部材29と第4レンズ24との間を封止する第3封止材63と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
最も物体側の第１レンズと、前記第１レンズよりも像側の第Ｎレンズと、を含む複数のレンズと、
前記第Ｎレンズを保持する枠部材と、
前記複数のレンズ及び前記枠部材を収容する鏡筒と、
前記第１レンズと前記鏡筒との間を封止する第１封止材と、
前記鏡筒と前記枠部材との間を封止する第２封止材と、
前記枠部材と前記第Ｎレンズとの間を封止する第３封止材と、
を備えるレンズユニット。
続きを表示（約 680 文字）【請求項２】
前記第２封止材はＯリングである、
請求項１に記載のレンズユニット。
【請求項３】
前記第Ｎレンズはガラスレンズである、
請求項１に記載のレンズユニット。
【請求項４】
前記第Ｎレンズの光学面には、ＩＲカットコートが付与されている、
請求項３に記載のレンズユニット。
【請求項５】
前記鏡筒は、前記第１レンズと前記枠部材との間の軸方向位置に、内部と外部を連通する空気孔を有し、
前記空気孔は、第４封止材で封止されている、
請求項１に記載のレンズユニット。
【請求項６】
前記第Ｎレンズの近傍に配置された絞りを備える、
請求項１に記載のレンズユニット。
【請求項７】
前記第３封止材は接着剤であり、
前記枠部材と前記第Ｎレンズとで画成される凹部に充填されている、
請求項１に記載のレンズユニット。
【請求項８】
前記第１封止材はＯリングであり、前記第１レンズと前記鏡筒との間で径方向に圧縮される、
請求項１に記載のレンズユニット。
【請求項９】
前記第２封止材は、前記鏡筒と前記枠部材との間で径方向又は軸方向に圧縮される、
請求項２に記載のレンズユニット。
【請求項１０】
請求項１～９のいずれか１項に記載のレンズユニットと、
前記複数のレンズによって形成される被写体像を光電変換する撮像素子と、
を備えるカメラモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズユニット及びカメラモジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、カメラは様々な用途に用いられ、監視カメラや車載カメラ等、屋外で使用されるものが増えてきている。この種のカメラでは、レンズユニット内部と外気との温度差が大きくなると、レンズ表面に結露を生じる場合がある。温度差は外気に触れるレンズ部分と撮像素子等の電子部品によって、レンズユニット内部の温度が上昇した場合に生じる。特に第１レンズの表面は直接外気に触れるためその影響を最も受けやすく、冬場など温度差が大きい場合に第１レンズの裏面（像側面）に結露を生じやすい。レンズ表面に生じた結露は、取得する画像の品質、ひいては画像処理による各種制御にも影響するため、適切に防止することが望まれる。
【０００３】
特許文献１に記載の技術では、第１レンズと第２レンズの間に中間スペーサを配置し、第１レンズと中間スペーサ、第２レンズと中間スペーサの間に接着媒体（接着剤）を充填している。これにより、第１レンズ、中間スペーサ及び第２レンズで囲まれた空間を封止している。
しかし、この場合、第１レンズと中間スペーサの間に接着剤を塗布するため、第１レンズと第２レンズの間隔が塗布量によってばらついてしまい、性能に悪影響が及ぶ。
【０００４】
特許文献２に記載の技術では、第２レンズの上端面に切欠き部を設け、第１レンズの端面との間に弾性シーリング部材を挟んでいる。これにより、第１レンズと第２レンズの間の空間を封止している。
しかし、レンズ同士で弾性材を直接挟むとレンズに大きな圧力が掛かり、光学面が変形するおそれがある。特に、ガラスレンズよりも変形しやすいプラスチックレンズの場合、性能が大きく悪化し得る。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１０１２１６号公報
特許第４２３４６２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記事情を鑑みてなされたもので、内部空間を好適に封止することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は、レンズユニットであって、
最も物体側の第１レンズと、前記第１レンズよりも像側の第Ｎレンズと、を含む複数のレンズと、
前記第Ｎレンズを保持する枠部材と、
前記複数のレンズ及び前記枠部材を収容する鏡筒と、
前記第１レンズと前記鏡筒との間を封止する第１封止材と、
前記鏡筒と前記枠部材との間を封止する第２封止材と、
前記枠部材と前記第Ｎレンズとの間を封止する第３封止材と、
を備える。
【発明の効果】
【０００８】
本発明によれば、内部空間を好適に封止することができる。
【図面の簡単な説明】
【０００９】

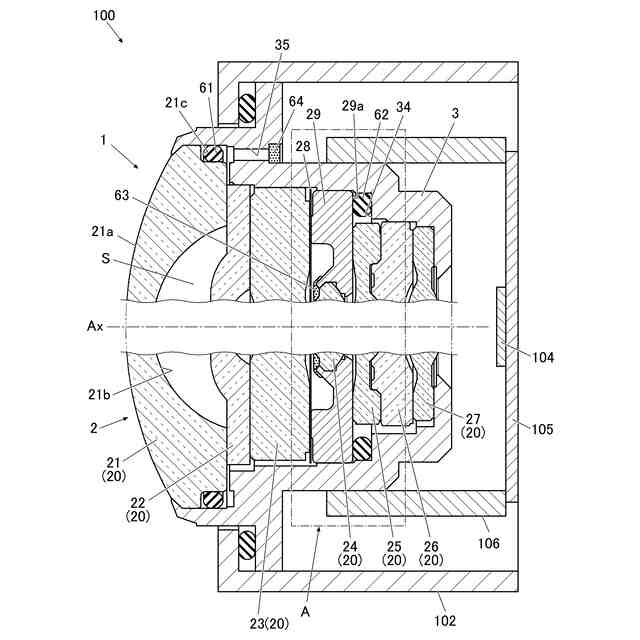

実施形態に係るカメラモジュールの断面図である。
図１のＡ部の拡大図である。

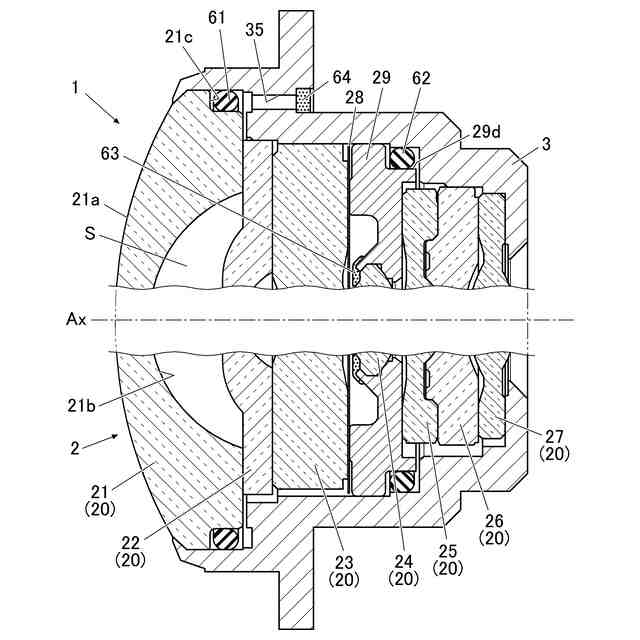

実施形態の変形例に係るレンズユニットの断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照して説明する。
（【００１１】以降は省略されています）
