公開番号2025075482
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186683
出願日2023-10-31
発明の名称空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 11/86 20180101AFI20250508BHJP(加熱;レンジ;換気)
要約【課題】空調性能と省エネ効果とを両立する。
【解決手段】空気調和装置(1)は、圧縮機(12)と、圧縮機(12)を制御する制御器(C)と、を備える。制御器(C)は、空調能力値が上限値以下となるよう圧縮機(12)の回転数を制御する第1モードを実行可能であり、第1モードは、室内温度と目標温度との差が第1所定値以下になる条件が成立した状態の空調能力値を基準能力値として設定し、基準能力値よりも低い第1値を上限値として設定する、モードである。

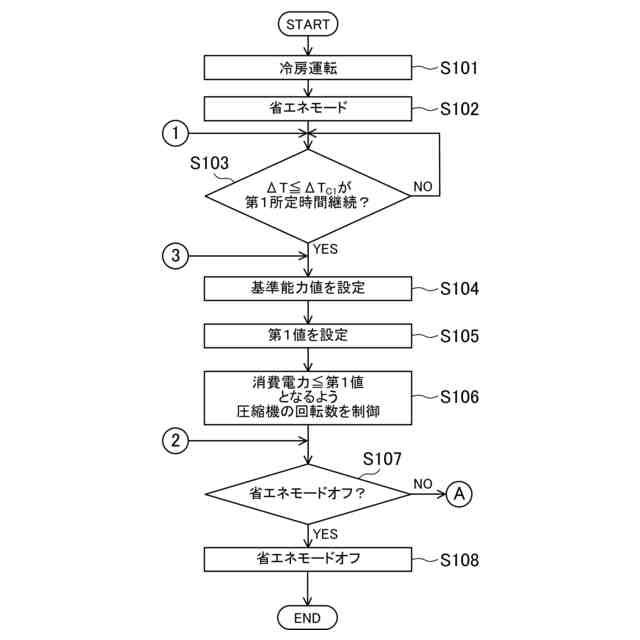

【選択図】図6
特許請求の範囲【請求項１】

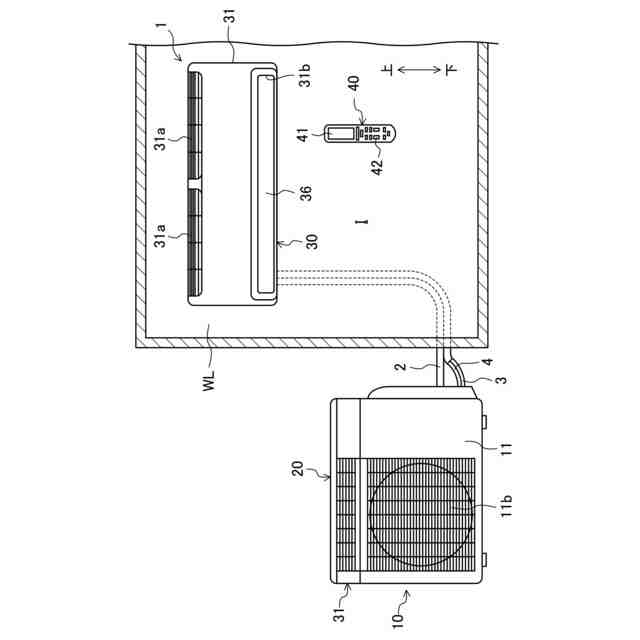

冷房運転および暖房運転の少なくとも一方が可能な空気調和装置であって、

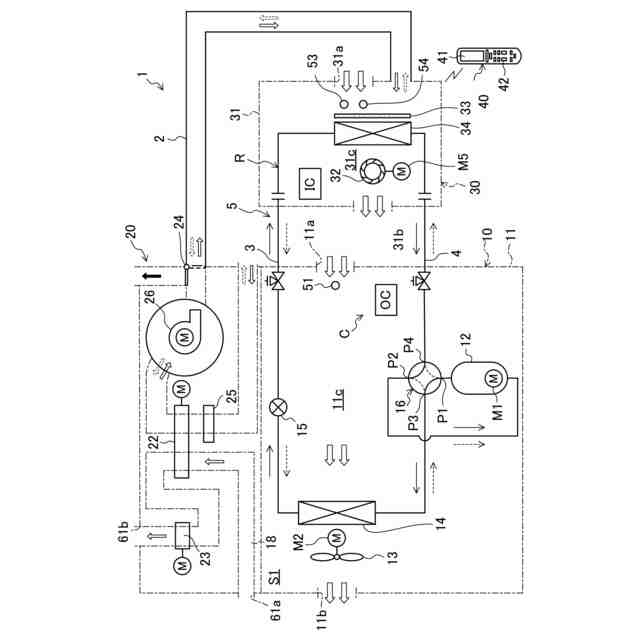

圧縮機（12）と、

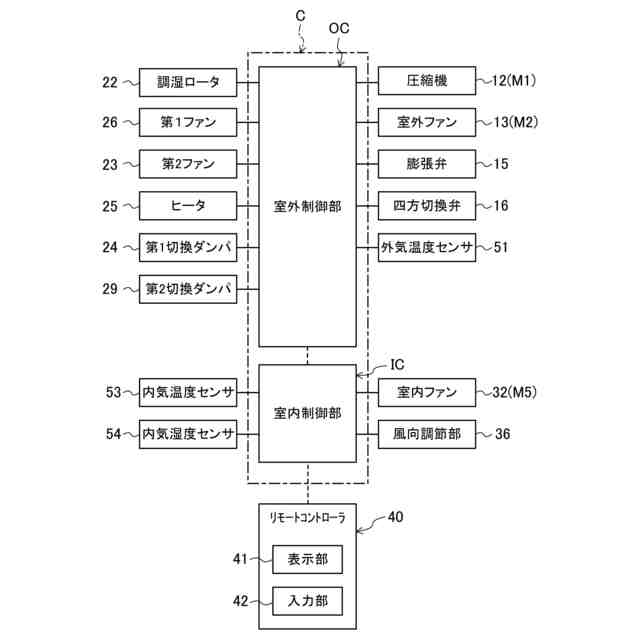

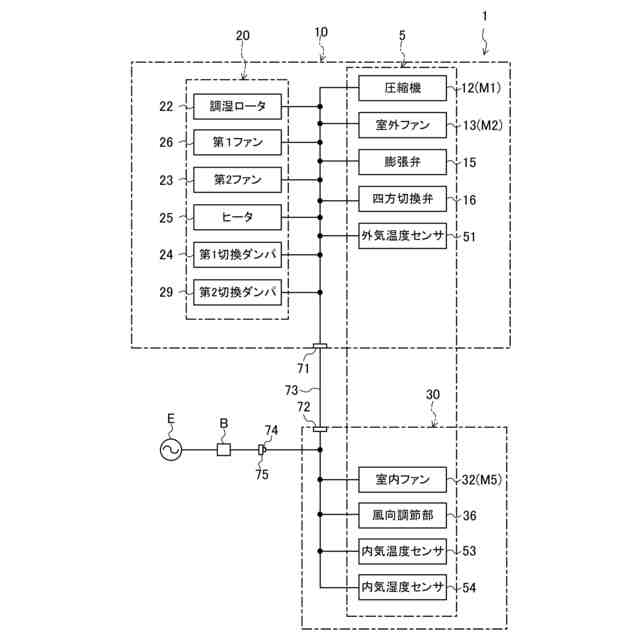

前記圧縮機（12）を制御する制御器（C）と、
を備え、
前記制御器（C）は、空調能力値が上限値以下となるよう前記圧縮機（12）の回転数を制御する第１モードを実行可能であり、
前記第１モードは、
室内温度と目標温度との差が第１所定値以下になる条件が成立した状態の空調能力値を基準能力値として設定し、
前記基準能力値よりも低い第１値を前記上限値として設定する、
モードである空気調和装置。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の空気調和装置において、
前記第１値は、前記基準能力値に基づいて変動する変動値である空気調和装置。
【請求項３】
請求項２に記載の空気調和装置において、
前記第１値は、空調負荷が低いときよりも前記空調負荷が高いときの方が高い空気調和装置。
【請求項４】
請求項３に記載の空気調和装置において、

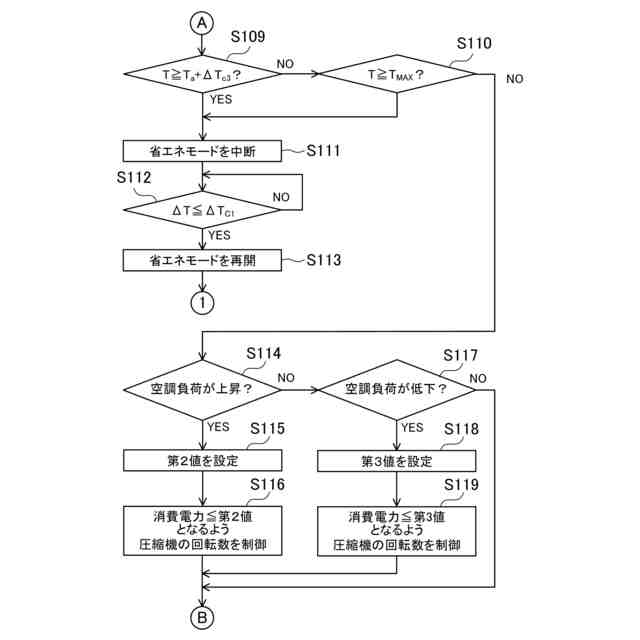

前記制御器（C）は、前記空調負荷が高くなるときには、前記上限値を前記第１値よりも高い第２値に変更して、前記圧縮機（12）の回転数を制御する空気調和装置。
【請求項５】
請求項４に記載の空気調和装置において、
前記制御器（C）は、前記空調負荷が低くなるときには、前記上限値を前記第２値よりも低い第３値に変更して、前記圧縮機（12）の回転数を制御する空気調和装置。
【請求項６】
請求項１に記載の空気調和装置において、

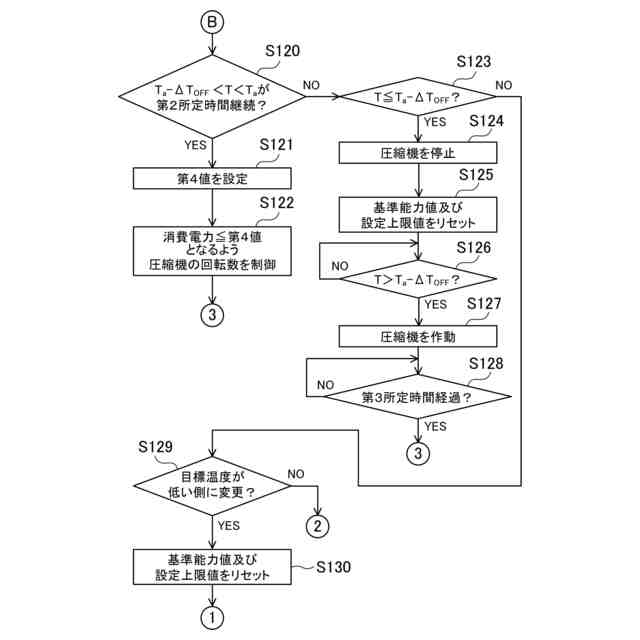

前記制御器（C）は、前記冷房運転時において、室内温度が前記目標温度以下の状態が所定時間以上継続したとき、または前記暖房運転時において、室内温度が前記目標温度以上の状態が所定時間以上継続したときには、前記上限値を前記第１値よりも低い第４値に変更して、前記圧縮機（12）の回転数を制御する空気調和装置。
【請求項７】
請求項１に記載の空気調和装置において、
前記第１値は、ユーザの設定により変動する値である空気調和装置。
【請求項８】
請求項１～７のいずれか１つに記載の空気調和装置において、
前記制御器（C）は、
所定のサーモオフ条件を満たしたときには、前記圧縮機（12）を停止させるとともに、前記基準能力値および前記上限値をリセットし、
前記サーモオフ条件を満たした状態から前記サーモオフ条件を満たさない状態となったときには、前記圧縮機（12）を作動させるとともに、前記サーモオフ条件を満たさない状態となった後の空調能力値に基づいて、前記基準能力値および前記第１値を再設定して、再設定後の前記第１値を前記上限値として、前記圧縮機（12）の回転数を制御する空気調和装置。
【請求項９】
請求項１～７のいずれか１つに記載の空気調和装置において、
前記制御器（C）は、
前記冷房運転時において前記目標温度がより低い温度に変更されたとき、または前記暖房運転時において前記目標温度がより高い温度に変更されたときには、前記基準能力値および前記上限値をリセットし、
室内温度と変更後の前記目標温度との差が所定値以下になる条件が成立した状態の空調能力値に基づいて、前記基準能力値および前記第１値を再設定して、再設定後の前記第１値を前記上限値として、前記圧縮機（12）の回転数を制御する空気調和装置。
【請求項１０】
請求項１～７のいずれか１つに記載の空気調和装置において、
前記制御器（C）は、前記第１モードの実行中に、前記冷房運転時において、室内温度が前記目標温度に対して前記第１所定値よりも大きい第２所定値以上高くなったとき、または前記暖房運転時において、室内温度が前記目標温度に対して前記第２所定値以上低くなったときには、前記第１モードを中断する空気調和装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空気調和装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、圧縮機の電流を電流閾値以下になるよう制御する制御部を備えた空気調和装置が開示している。特許文献１に記載の空気調和装置では、電流閾値は、電流の設計最大値に基づいて設定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２４２２８号広報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のように、圧縮機に供給する電流に上限値を設定すれば、電力消費率の悪化を抑制することができ、省エネ効果が期待される。しかし、電流閾値が小さすぎると空調性能を十分に発揮することができない。逆に、電流閾値が大きすぎると、電流が電流閾値に到達することがほとんどなくなってしまい省エネ効果が小さくなる。
【０００５】
本開示は、空調性能と省エネ効果とを両立することを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様は、冷房運転および暖房運転の少なくとも一方が可能な空気調和装置を対象とする。空気調和装置は、圧縮機（12）と、前記圧縮機（12）を制御する制御器（C）と、を備える。前記制御器（C）は、空調能力値が上限値以下となるよう前記圧縮機（12）の回転数を制御する第１モードを実行可能であり、前記第１モードは、室内温度と目標温度との差が第１所定値以下になる条件が成立した状態の空調能力値を基準能力値として設定し、前記基準能力値よりも低い第１値を前記上限値として設定する、モードである。
【０００７】
第１の態様では、室内温度が目標温度に近い状態になるまでは、圧縮機（12）を高い回転数で動作させることができ、空調性能を十分に発揮することができる。一方で、室内温度が目標温度に近い状態では、空調負荷は比較的低くなるため、圧縮機（12）の回転数は低くてもよい。空調能力値を基準能力値よりも更に低く抑えるよう圧縮機（12）の回転数を低くすることで、省エネ効果を高くすることができる。したがって、空調性能と省エネ効果とを両立することができる。
【０００８】
第２の態様は、第１の態様において、前記第１値は、前記基準能力値に基づいて変動する変動値である。
【０００９】
例えば、外気温と目標温度との差が大きいときは、差が小さいときと比較して、目標温度が同じであっても空調能力値は高くなりやすい。第２の態様のように、第１値を変動値とすることで、空調性能を十分に発揮しつつ、省エネ効果も高くすることができる。
【００１０】
第３の態様は、第２の態様において、前記第１値は、空調負荷が低いときよりも前記空調負荷が高いときの方が高い。
（【００１１】以降は省略されています）
