公開番号2025072822
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183185
出願日2023-10-25
発明の名称潤滑装置
出願人スズキ株式会社
代理人弁理士法人日誠国際特許事務所
主分類F16H 57/04 20100101AFI20250501BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】車両の停車中であっても変速機の低温のオイルを昇温させることができる潤滑装置を提供すること。
【解決手段】制御部は、オイルの油温が所定の温度閾値未満の場合(ステップS1でYES)、油温が所定の温度閾値以上の場合よりも速い回転速度で電動オイルポンプを駆動する(ステップS2)。制御部は、油温が所定の温度閾値未満の場合、油温が低温であるほど速い回転速度で電動オイルポンプを駆動する。
【選択図】図2
特許請求の範囲【請求項１】
変速機の内部に配置され、オイルを圧送する電動オイルポンプと、
前記電動オイルポンプを制御する制御部と、を備える潤滑装置であって、
前記制御部は、オイルの油温が所定の温度閾値未満の場合、前記油温が所定の温度閾値以上の場合よりも速い回転速度で前記電動オイルポンプを駆動することを特徴とする潤滑装置。
続きを表示（約 96 文字）【請求項２】
前記制御部は、前記油温が所定の温度閾値未満の場合、前記油温が低温であるほど速い回転速度で前記電動オイルポンプを駆動することを特徴とする請求項１に記載の潤滑装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、潤滑装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、オイルを複数の部位に供給するメカポンプと、オイルの温度が第１温度未満である場合に、複数の部位のうち、特に発熱量が大きい無段変速機のバリエータへオイルを潤滑油として供給する電動ポンプとを備えることで、オイルの昇温速度を向上させるようにしたオイル供給システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２１５８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の技術にあっては、車両の停車中は無段変速機が発熱しないためオイルを昇温させることができないという問題があった。
【０００５】
そこで、本発明は、車両の停車中であっても変速機の低温のオイルを昇温させることができる潤滑装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記課題を解決するため本発明は、変速機の内部に配置され、オイルを圧送する電動オイルポンプと、前記電動オイルポンプを制御する制御部と、を備える潤滑装置であって、前記制御部は、オイルの油温が所定の温度閾値未満の場合、前記油温が所定の温度閾値以上の場合よりも速い回転速度で前記電動オイルポンプを駆動することを特徴とする。
【発明の効果】
【０００７】
このように、本発明によれば、車両の停車中であっても変速機の低温のオイルを昇温させることができる。
【図面の簡単な説明】
【０００８】
図１は、本発明の一実施例に係る潤滑装置を備える変速機の概略構成図である。

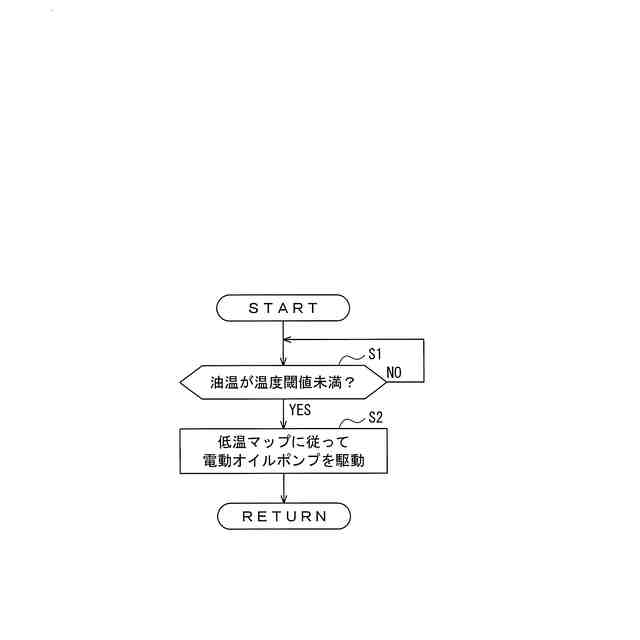

図２は、本発明の一実施例に係る潤滑装置による油温制御動作の手順を示すフローチャートである。

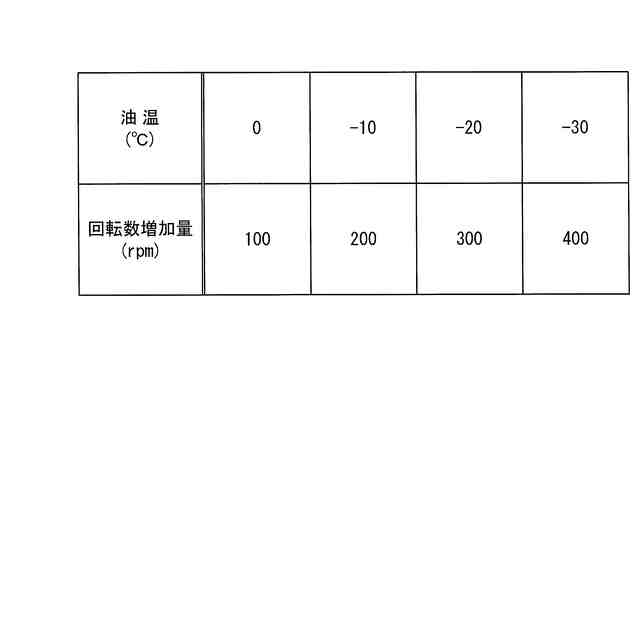

図３は、本発明の一実施例に係る潤滑装置による油温制御動作で参照される低温マップである。
【発明を実施するための形態】
【０００９】
本発明の一実施の形態に係る潤滑装置は、変速機の内部に配置され、オイルを圧送する電動オイルポンプと、電動オイルポンプを制御する制御部と、を備える潤滑装置であって、制御部は、オイルの油温が所定の温度閾値未満の場合、油温が所定の温度閾値以上の場合よりも速い回転速度で電動オイルポンプを駆動することを特徴とする。これにより、本発明の一実施の形態に係る潤滑装置は、車両の停車中であっても変速機の低温のオイルを昇温させることができる。
【実施例】
【００１０】
以下、図面を参照して、本発明の実施例に係る潤滑装置を搭載した車両について詳細に説明する。
（【００１１】以降は省略されています）
