特許ウォッチ

公開番号2025072549
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025018718,2023530099
出願日2025-02-06,2022-06-22
発明の名称ポリイソシアネート組成物、重合性組成物、樹脂、成形体、光学素子およびレンズ
出願人三井化学株式会社
代理人弁理士法人いくみ特許事務所
主分類C08G 18/02 20060101AFI20250430BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】樹脂の透明性の向上を図ることができるポリイソシアネート組成物、重合性組成物、樹脂、成形体、光学素子およびレンズを提供する。
【解決手段】ポリイソシアネート組成物は、イソシアナトメチル基を有するポリイソシアネートと、1-ナイロン型重合体とを含有する。ポリイソシアネート組成物中のイソシアネート基の質量に対して、ポリイソシアネート組成物中のアミド結合の質量の割合は、8000ppm以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリイソシアネート組成物であって、
イソシアナトメチル基を有するポリイソシアネートと、
１－ナイロン型重合体と
を含有し、
前記ポリイソシアネート組成物中のイソシアネート基の質量に対して、前記ポリイソシアネート組成物中のアミド結合の質量の割合は、８０００ｐｐｍ以下である、ポリイソシアネート組成物。
続きを表示（約 1,200 文字）【請求項２】
ポリイソシアネート組成物であって、
イソシアナトメチル基を有するポリイソシアネートと、
赤外吸収スペクトルにおいて、１７００ｃｍ
-1
以上１７１０ｃｍ
-1
以下の範囲にピークトップを有する吸収ピークを有する特定の化合物と
を含有し、
前記ポリイソシアネート組成物中のイソシアネート基の質量に対して、前記吸収ピークの前記ピークトップにおける吸光度から計算される前記ポリイソシアネート組成物中のアミド結合の質量の割合は、８０００ｐｐｍ以下である、ポリイソシアネート組成物。
【請求項３】
前記ポリイソシアネート組成物中の前記アミド結合の質量の割合は、５０ｐｐｍ以上である、請求項１または２に記載のポリイソシアネート組成物。
【請求項４】
前記ポリイソシアネートは、キシリレンジイソシアネート、または、ビス（イソシアナトメチル）ビシクロ［２．２．１］ヘプタンである、請求項１または２に記載のポリイソシアネート組成物。
【請求項５】
請求項１または２に記載のポリイソシアネート組成物と、
活性水素基含有成分と
を含有する、重合性組成物。
【請求項６】
前記活性水素基含有成分が、５，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，８－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４－メルカプトメチル－１，８－ジメルカプト－３，６－ジチアオクタン、ペンタエリスリトールテトラキス（２－メルカプトアセテート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、２，５－ビス（メルカプトメチル）－１，４－ジチアン、ビス（メルカプトエチル）スルフィド、１，１，３，３－テトラキス（メルカプトメチルチオ）プロパン、４，６－ビス（メルカプトメチルチオ）－１，３－ジチアン、２－（２，２－ビス（メルカプトメチルチオ）エチル）－１，３－ジチエタン、１，１，２，２－テトラキス（メルカプトメチルチオ）エタン、３－メルカプトメチル－１，５－ジメルカプト－２，４－ジチアペンタン、トリス（メルカプトメチルチオ）メタン、および、エチレングリコールビス（３－メルカプトプロピオネート）からなる群から選択される少なくとも１種のポリチオールを含む、請求項５に記載の重合性組成物。
【請求項７】
請求項５に記載の重合性組成物の硬化物である、樹脂。
【請求項８】
請求項７に記載の樹脂からなる、成形体。
【請求項９】
請求項８に記載の成形体である、光学素子。
【請求項１０】
請求項９に記載の光学素子である、レンズ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリイソシアネート組成物、重合性組成物、樹脂、成形体、光学素子およびレンズに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、各種産業製品に用いられる樹脂の原料として、ポリイソシアネート組成物が知られている。
【０００３】

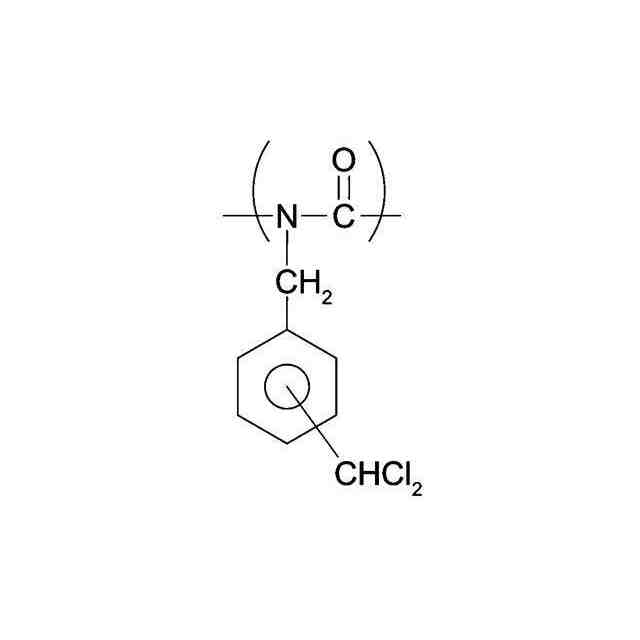

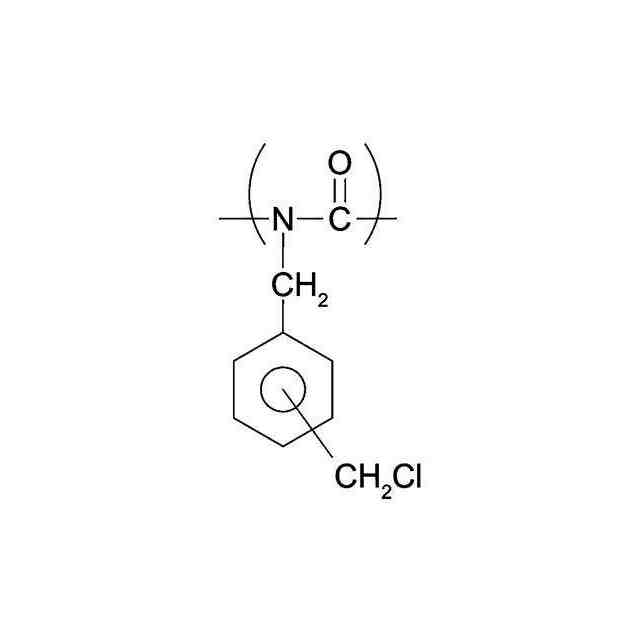

ポリイソシアネート組成物として、例えば、キシリレンジイソシアネートと、ジクロロメチルベンジルイソシアネートとを含み、ジクロロメチルベンジルイソシアネートの含有割合が、０．６ｐｐｍ以上６０ｐｐｍ以下である、キシリレンジイソシアネート組成物が提案されている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／１９０２９０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のポリイソシアネート組成物から製造される樹脂について、目的および用途に応じて、透明性の向上が要求される場合がある。
【０００６】
本発明は、樹脂の透明性の向上を図ることができるポリイソシアネート組成物、重合性組成物、樹脂、成形体、光学素子およびレンズを提供する。
【課題を解決するための手段】
【０００７】

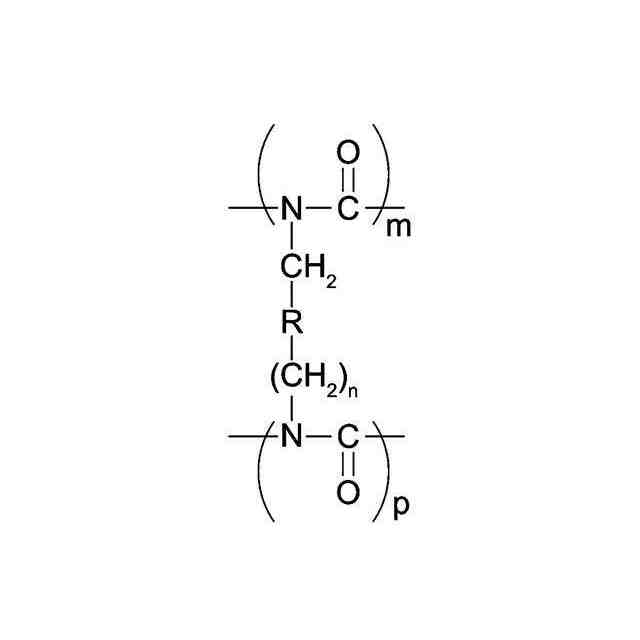

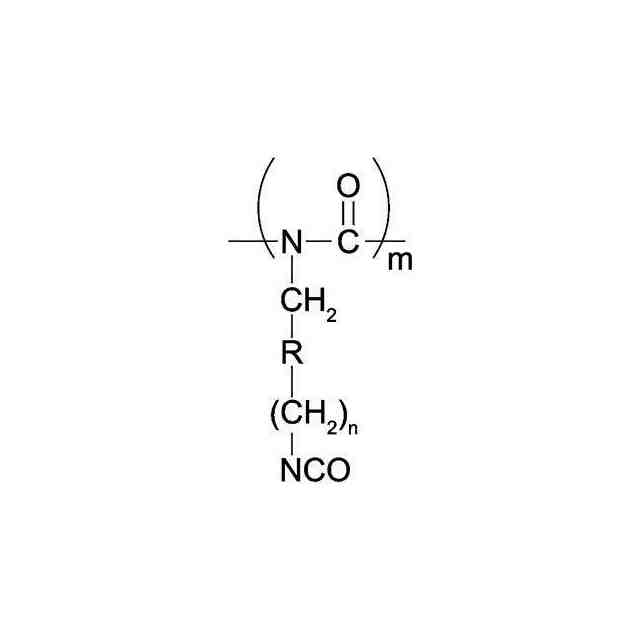

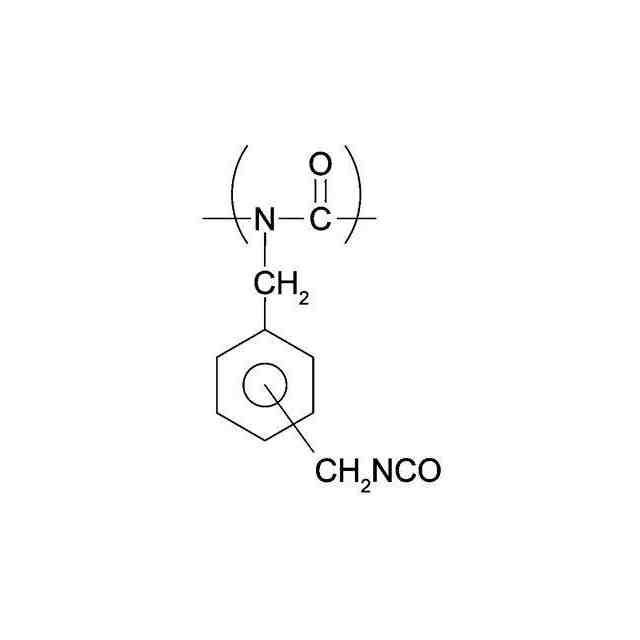

本発明［１］は、ポリイソシアネート組成物であって、イソシアナトメチル基を有するポリイソシアネートと、１－ナイロン型重合体とを含有し、前記ポリイソシアネート組成物中のイソシアネート基の質量に対して、前記ポリイソシアネート組成物中のアミド結合の質量の割合が、８０００ｐｐｍ以下である、ポリイソシアネート組成物を含む。
【０００８】
本発明［２］は、ポリイソシアネート組成物であって、イソシアナトメチル基を有するポリイソシアネートと、赤外吸収スペクトルにおいて、１７００ｃｍ
-1
以上１７１０ｃｍ
-1
以下の範囲にピークトップを有する吸収ピークを有する特定の化合物とを含有し、前記ポリイソシアネート組成物中のイソシアネート基の質量に対して、前記吸収ピークの前記ピークトップにおける吸光度から計算される前記ポリイソシアネート組成物中のアミド結合の質量の割合が、８０００ｐｐｍ以下である、ポリイソシアネート組成物を含む。
【０００９】
本発明［３］は、前記割合が、５０ｐｐｍ以上である、上記［１］または［２］のポリイソシアネート組成物を含む。
【００１０】
本発明［４］は、前記ポリイソシアネートが、キシリレンジイソシアネート、または、ビス（イソシアナトメチル）ビシクロ［２．２．１］ヘプタンである、上記［１］～［３］のいずれか１つのポリイソシアネート組成物を含む。
本発明［５］は、上記［１］から［４］のいずれか１つのポリイソシアネート組成物と、活性水素基含有成分とを含有する、重合性組成物を含む。

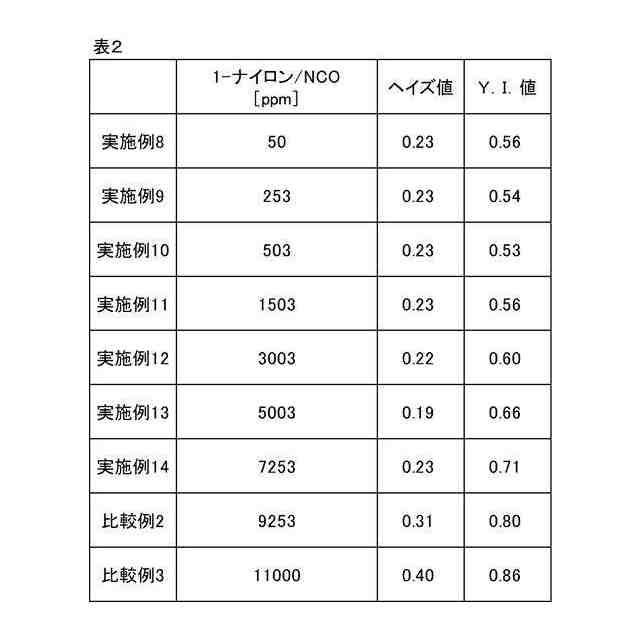

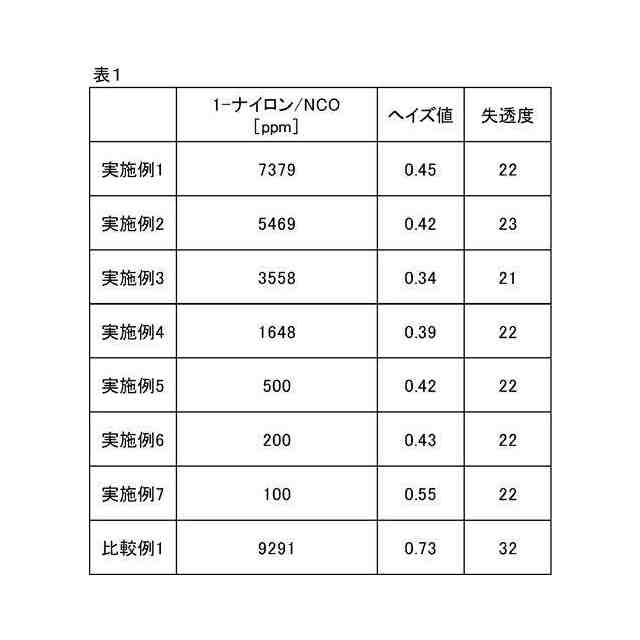

（【００１１】以降は省略されています）

関連特許
