公開番号2025070750
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181268
出願日2023-10-20
発明の名称放射性廃液処理装置
出願人日立GEニュークリア・エナジー株式会社,城北化学工業株式会社
代理人ポレール弁理士法人
主分類G21F 9/12 20060101AFI20250424BHJP(核物理;核工学)
要約【課題】α核種、β核種及びγ核種を含む放射性廃液からα核種を除去する際に生じる、α核種を含む吸着材の量を低減するとともに、α核種を除去した放射性廃液の処理を容易にする。
【解決手段】α核種を含有する放射性廃液からα核種を除去する放射性廃液処理装置であって、放射性廃液と吸着材とを接触させる構成を有し、吸着材は、オキシン添着活性炭である。

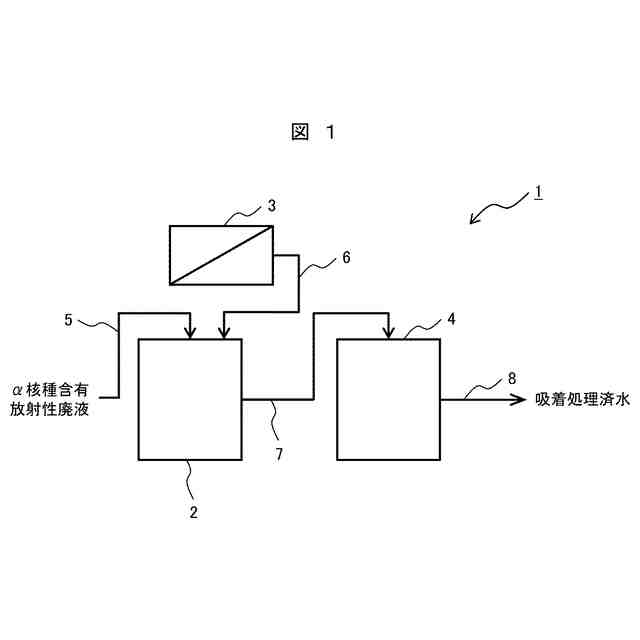

【選択図】図1
特許請求の範囲【請求項１】
α核種を含有する放射性廃液から前記α核種を除去する装置であって、
前記放射性廃液と吸着材とを接触させる構成を有し、

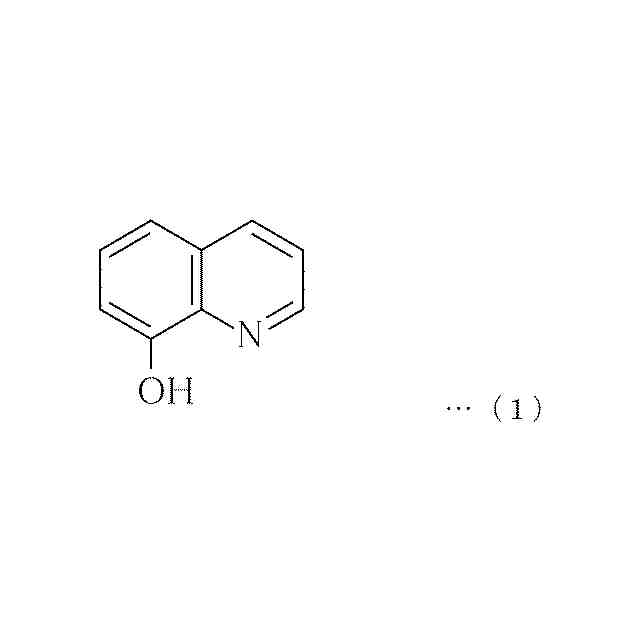

前記吸着材は、オキシン添着活性炭である、放射性廃液処理装置。
続きを表示（約 380 文字）【請求項２】
前記放射性廃液と前記吸着材とを接触させる処理をする吸着槽設備と、
前記吸着槽設備に前記吸着材を供給する吸着材供給設備と、
前記吸着材供給設備にて前記放射性廃液と前記吸着材とを接触させた結果生じる使用済みの吸着材を前記放射性廃液から分離する固液分離設備と、を備え、

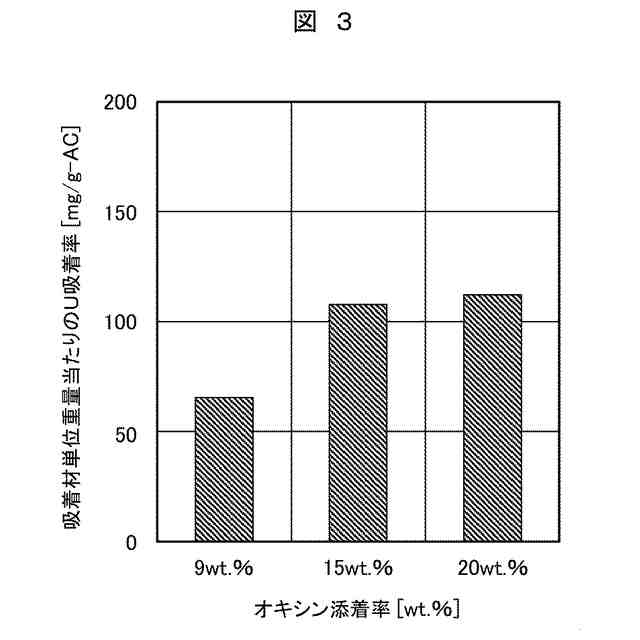

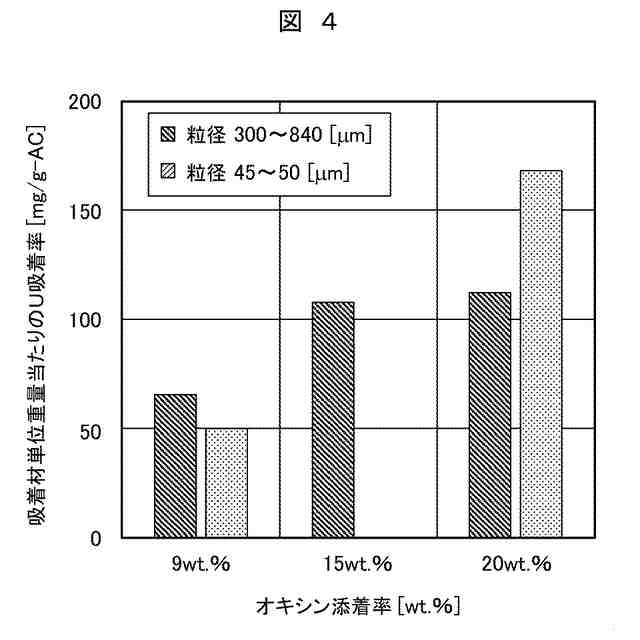

前記オキシン添着活性炭は、粒径が４５μｍ以上１５０μｍ未満であり、オキシンの添着率が１５ｗｔ．％以上２０ｗｔ．％以下である、請求項１記載の放射性廃液処理装置。
【請求項３】

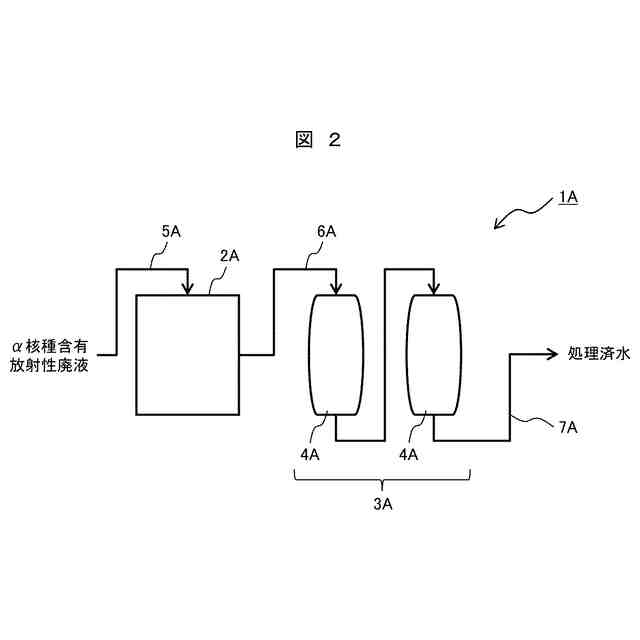

前記放射性廃液を貯留する廃液貯留槽と、
前記吸着材を内蔵する吸着塔設備と、を備え、
前記オキシン添着活性炭は、粒径が１５０μｍ以上８４０μｍ以下であり、オキシンの添着率が１５ｗｔ．％以上２０ｗｔ．％以下である、請求項１記載の放射性廃液処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、放射性廃液処理装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
放射性廃液から放射性核種を除去する技術としては、吸着材を用いるものがある。
【０００３】
特許文献１には、α核種を含む放射性廃液にｐＨ調整剤を注入し、α核種及びｐＨ調整剤を含む放射性廃液にα核種吸着材を供給し、放射性廃液からα核種を除去する方法が開示されている。
【０００４】
特許文献２には、コロイド状物質、コロイド状物質よりも粒径が大きい粒子状物質及び放射性物質を含む放射性廃液を、ろ過装置に供給して粒子状物質を除去し、ろ過装置から排出された放射性廃液に含まれるコロイド状物質を静電フィルタで除去し、コロイド状物質が除去された放射性廃液に含まれる放射性物質を吸着装置で除去する、放射性廃液の処理方法が開示されている。
【０００５】
特許文献３には、配管部を制御して第１吸着塔及び第２吸着塔の一方を上流側とし他方を下流側として直列に接続して放射性汚染水を通水する場合に、第１吸着塔と第２吸着塔との間に設けた測定部による測定値が設定値を超えたときには、上流側の吸着塔の交換が必要である旨を出力する、放射性汚染水除染システムが開示されている。
【０００６】
また、特許文献１～３には、吸着材の例としてオキシン添着活性炭が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－１８７０３０号公報
特開２０１５－０４０８２６号公報
特開２０１４－０１６２１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
福島第１原子力発電所（以下「１Ｆ」という。）の廃止措置の一環として、燃料デブリの取出し作業の実施が予定されている。燃料デブリの取出し作業時には、原子炉格納容器（ＰＣＶ）内に多量の炉注水がなされ、その水が燃料デブリと接触することにより、燃料デブリ成分、すなわち、Ｐｕ（プルトニウム）、Ａｍ（アメリシウム）、Ｃｍ（キュリウム）、Ｕ（ウラン）、Ｎｐ（ネプツニウム）等のα核種であるアクチノイドが水に溶出する。
【０００９】
また、原子炉の運転に伴い生じる核分裂生成物は、アルカリ金属であるＣｓ（γ核種）やアルカリ土類金属であるＳｒ（β核種）が多く、１Ｆ汚染水中にも存在量が多いことが報告されている。
【００１０】
したがって、１ＦのＰＣＶ内に溜まっている汚染水や、燃料デブリの取出し作業に伴って生じるα核種含有廃液には、α核種だけでなく、β核種及びγ核種も溶け込んでいる。
（【００１１】以降は省略されています）
