特許ウォッチ

公開番号2025069256
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025012336,2020140436
出願日2025-01-28,2020-08-21
発明の名称シーラント用フィルム
出願人東洋紡株式会社
代理人
主分類C08L 23/12 20060101AFI20250422BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】内容物が粘凋性であっても包装袋から取り出し易く、充分なヒートシール性を示し、且つ優れたイージーピール性を示すフィルム及び又は包装袋を提供する。
【解決手段】下記(a)、(b)、(c)を含む樹脂組成物からなるシール層を含むフィルムであって、(a)、(b)、(c)の含有量がそれぞれ、樹脂組成物全体に対して、30～70重量%、10～40重量%、3～30重量%である。
(a)ポリプロピレン系樹脂
(b)ポリエチレン系樹脂
(c)下記の構造式で表示されるシリル化ポリエチレン樹脂
CH₃-(CH₂)_n-2-CH₂-S_i(CH₃)₂O-(-S_i(CH₃)₂-O-)_d-S_i(CH₃)₂-CH₂-(CH₂)_n-2-CH₃
(式中、dは1以上の整数である。)
【選択図】なし
特許請求の範囲【請求項１】
下記（ａ）、（ｂ）、（ｃ）を含む樹脂組成物からなるシール層を含むフィルムであって、下記（１）、（２）、（３）、（７）、（８）を満足するシーラント用フィルム。
（ａ）ポリプロピレン系樹脂
（ｂ）ポリエチレン系樹脂
（ｃ）シリル化ポリエチレン樹脂
（１）（ａ）、（ｂ）、（ｃ）の含有量がそれぞれ、樹脂組成物全体に対して、３０～７０重量％、１０～４０重量％、３～３０重量％である。
（２）シリル化ポリエチレン樹脂は下記式で示される。
ＣＨ
３
－（ＣＨ
２
）
ｎ－２
－ＣＨ
２
－Ｓ
ｉ
（ＣＨ
３
）
２
Ｏ－（－Ｓ
ｉ
（ＣＨ
３
）
２
－Ｏ－）
ｄ
－Ｓ
ｉ
（ＣＨ
３
）
２
－ＣＨ
２
－（ＣＨ
２
）
ｎ－２
－ＣＨ
３
（式中、ｄは１以上の整数である。ｎは１００以上の整数である。）
（３）ポリエチレン系樹脂が、高圧法低密度ポリエチレンである。
（７）前記樹脂組成物が、無機酸化物又は合成樹脂からなる粒子を含有する。
（８）前記シール層の表面のブロッキング値が２００ｍＮ／７０ｍｍ以下である。
続きを表示（約 1,400 文字）【請求項２】
下記（ａ）、（ｂ）、（ｃ）を含む樹脂組成物からなるシール層を含むフィルムであって、下記（１）、（２）、（３）、（７）、（８）を満足するシーラント用フィルム。
（ａ）ポリプロピレン系樹脂
（ｂ）ポリエチレン系樹脂
（ｃ）シリル化ポリエチレン樹脂
（１）（ａ）、（ｂ）、（ｃ）の含有量がそれぞれ、樹脂組成物全体に対して、３０～７０重量％、１０～４０重量％、３～３０重量％である。
（２）シリル化ポリエチレン樹脂は下記式で示される。
ＣＨ
３
－（ＣＨ
２
）
ｎ－２
－ＣＨ
２
－Ｓ
ｉ
（ＣＨ
３
）
２
Ｏ－（－Ｓ
ｉ
（ＣＨ
３
）
２
－Ｏ－）
ｄ
－Ｓ
ｉ
（ＣＨ
３
）
２
－ＣＨ
２
－（ＣＨ
２
）
ｎ－２
－ＣＨ
３
（式中、ｄは１以上の整数である。ｎは１００以上の整数である。）
（３）ポリエチレン系樹脂が、直鎖状低密度ポリエチレンである。
（７）前記樹脂組成物が、無機酸化物又は合成樹脂からなる粒子を含有する。
（８）前記シール層の表面のブロッキング値が２００ｍＮ／７０ｍｍ以下である。
【請求項３】
下記（ａ）、（ｂ）、（ｃ）を含む樹脂組成物からなるシール層を含むフィルムであって、下記（４）、（５）、（６）、（７）、（８）を満足するシーラント用フィルム。
（ａ）ポリプロピレン系樹脂
（ｂ）ポリエチレン系樹脂
（ｃ）シリル化ポリエチレン樹脂
（４）（ａ）、（ｂ）、（ｃ）の含有量がそれぞれ、樹脂組成物全体に対して、３０～８５重量％、１０～４０重量％、３～３０重量％である。
（５）シリル化ポリエチレン樹脂は下記式で示される。
ＣＨ
３
－（ＣＨ
２
）
ｎ－２
－ＣＨ
２
－Ｓ
ｉ
（ＣＨ
３
）
２
Ｏ－（－Ｓｉ（ＣＨ
３
）
２
－Ｏ－）
ｄ
－Ｓｉ（ＣＨ３）
２
－ＣＨ
２
－（ＣＨ
２
）
ｎ－２
－ＣＨ
３
（式中、ｄは１以上の整数である。ｎは１００以上の整数である。）
（６）ポリエチレン系樹脂がエチレン単量体とα－オレフィンとの共重合体からなるエラストマーである。
（７）前記樹脂組成物が、無機酸化物又は合成樹脂からなる粒子を含有する。
（８）前記シール層の表面のブロッキング値が２００ｍＮ／７０ｍｍ以下である。
【請求項４】
前記樹脂組成物が脂肪酸アミドを含有する、請求項１～３のいずれか記載のシーラント用フィルム。
【請求項５】
請求項１～３のいずれかに記載のシーラント用フィルムと、基材フィルムからなる積層体。
【請求項６】
請求項５に記載の積層体からなる容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シーラント用フィルム、及びそれを用いた積層体に関する。詳しくは、撥液性とヒートシール性並びに、滑り性及びブロッキング性に優れるシーラント用フィルム及びそれを用いた積層体包装袋に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
プラスチックフィルムからなる包装袋は、軽量で気密性に優れ、透明かつ高強度で取扱性に優れることから、固体状、液状、粉末状、ペースト状、粘凋物およびそれらの混合物からなる食品や薬品などの包装に広く用いられている。
【０００３】
しかし、食品や薬品などを包装袋から取り出す場合において、液状、ペースト状、粘凋物など粘液性を示す内容物は包装袋の内面に付着しやすく、取り出し難いことは経験的に誰もが知るところである。また内容物が残った包装袋が廃棄されると衛生性の点でも問題となる可能性がある。
【０００４】
これらの課題を解決する為に、表面に界面活性剤を塗布したフィルムや、界面活性剤を練り込んだフィルムが提案されている（例えば、特許文献１、２等参照。）が、内容物を取り出しやすいとは言えず、ヒートシール強度も低下するなどの問題があった。
【０００５】
また、シリコーン樹脂又はシリコーンオイルを含み、撥液性を改善したフィルムも提案されている（例えば、特許文献３、４等参照。）が、その撥液性も十分でなかった。
【０００６】
さらには、シリル化ポリオレフィンからなる、撥液性を改善したフィルムも提案されている（例えば、特許文献５、６、７等参照。）。
加えて、ポリプロピレン樹脂にポリエチレン樹脂を混合してイージーピール性を付与したフィルムも提案されているが、その撥液性は十分ではなかった（例えば、特許文献８等参照。）。
【先行技術文献】
【特許文献】
【０００７】
特開２０００－３５５３６２号公報
特開２００１－４８２２９号公報
特開平０８－３３７２６７号公報
特許３５３９７２３号公報
特許５９９０１３１号公報
特開２０１４－１７７５４１号公報
特開２０１５－０２４５４８号公報
特許５３９４０９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上記の技術的背景を考慮してなされたものであって、内容物が粘凋性であっても包装袋から取り出し易く、充分なヒートシール性を示し、且つ優れたイージーピール性を示すフィルム及び又は包装袋を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らはかかる実情に鑑み、鋭意検討した結果、ポリプロピレン系樹脂、シリル化ポリオレフィンを含む樹脂組成物を用い、この樹脂組成物からなる層におけるヒートシール強度の温度依存性を特定の範囲とすることにより、上記課題を解決できることを見出し、本発明に至った。
すなわち本発明は、下記（ａ）、（ｂ）、（ｃ）を含む樹脂組成物からなるシール層を含むフィルムであって、下記（１）、（２）、（３）を満足するシーラント用フィルムである。
（ａ）ポリプロピレン系樹脂
（ｂ）ポリエチレン系樹脂
（ｃ）シリル化ポリエチレン樹脂
（１）（ａ）、（ｂ）、（ｃ）の含有量がそれぞれ、樹脂組成物全体に対して、３０～７０重量％、１０～４０重量％、３～３０重量％である。
（２）シリル化ポリエチレン樹脂は下記式で示される。
ＣＨ
３
－（ＣＨ
２
）
ｎ－２
－ＣＨ
２
－Ｓ
ｉ
（ＣＨ
３
）
２
Ｏ－（－Ｓ
ｉ
（ＣＨ
３
）
２
－Ｏ－）
ｄ
－Ｓ
ｉ
（ＣＨ
３
）
２
－ＣＨ
２
－（ＣＨ
２
）
ｎ－２
－ＣＨ
３
（式中、ｄは１以上の整数である。ｎは１００以上の整数である。）
（３）ポリエチレン系樹脂が、高圧法低密度ポリエチレン、及び直鎖状低密度ポリエチレンからなる群から選択される少なくとも１種以上のポリエチレン樹脂である。
【００１０】
あるいは、下記（ａ）、（ｂ）、（ｃ）を含む樹脂組成物からなるシール層を含むフィルムであって、下記（４）、（５）、（６）を満足するシーラント用フィルムである。
（ａ）ポリプロピレン系樹脂
（ｂ）ポリエチレン系樹脂
（ｃ）シリル化ポリエチレン樹脂
（４）（ａ）、（ｂ）、（ｃ）の含有量がそれぞれ、樹脂組成物全体に対して、３０～８５重量％、１０～４０重量％、３～３０重量％である。
（５）シリル化ポリエチレン樹脂は下記式で示される。
ＣＨ
３
－（ＣＨ
２
）
ｎ－２
－ＣＨ
２
－Ｓ
ｉ
（ＣＨ
３
）
２
Ｏ－（－Ｓ
ｉ
（ＣＨ
３
）
２
－Ｏ－）
ｄ
－Ｓ
ｉ
（ＣＨ
３
）
２
－ＣＨ
２
－（ＣＨ
２
）
ｎ－２
－ＣＨ
３
（式中、ｄは１以上の整数である。ｎは１００以上の整数である。）
（６）ポリエチレン系樹脂がエチレン単量体とα－オレフィンとの共重合体からなるエラストマーである。

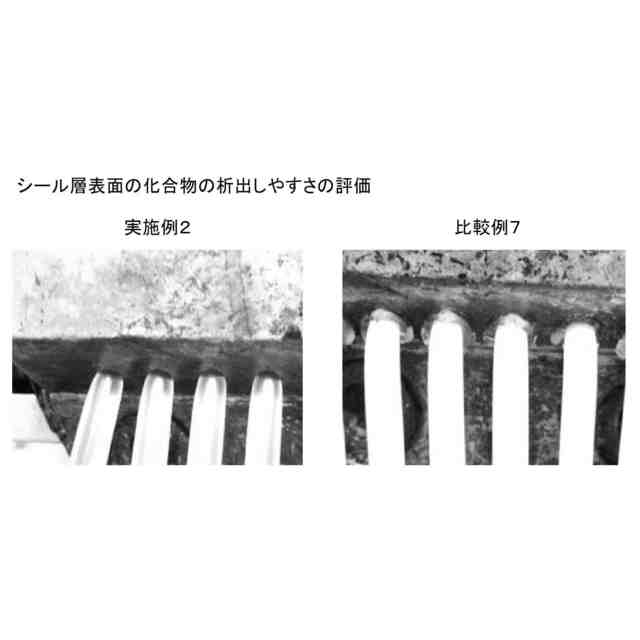

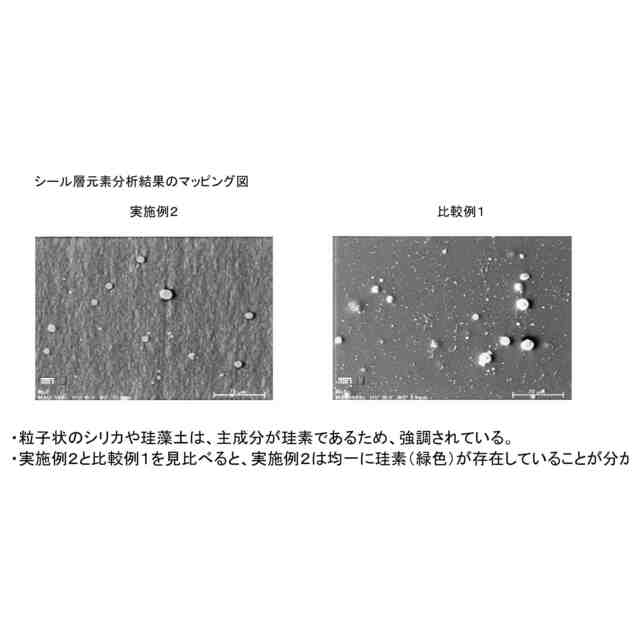

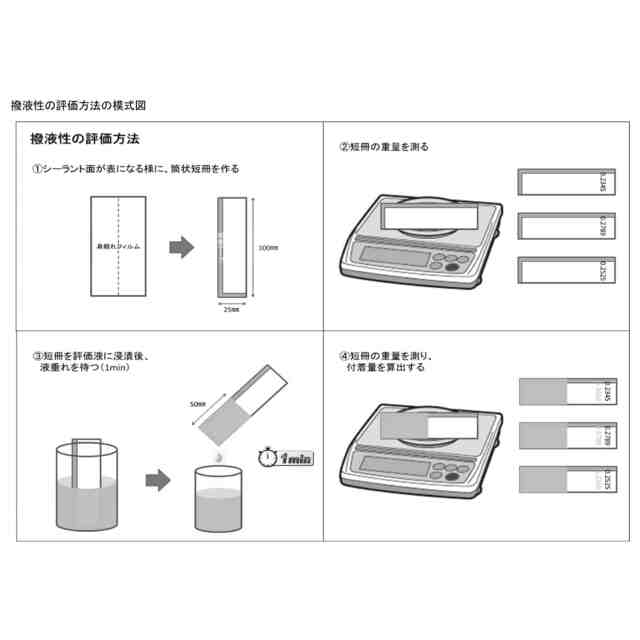

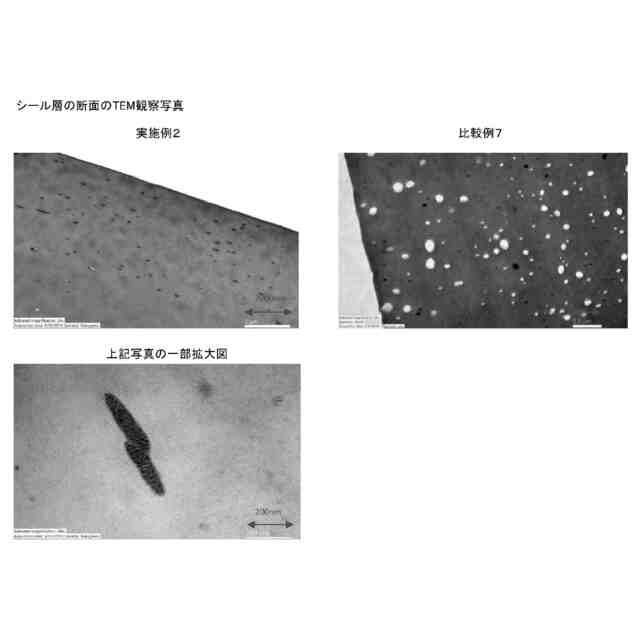

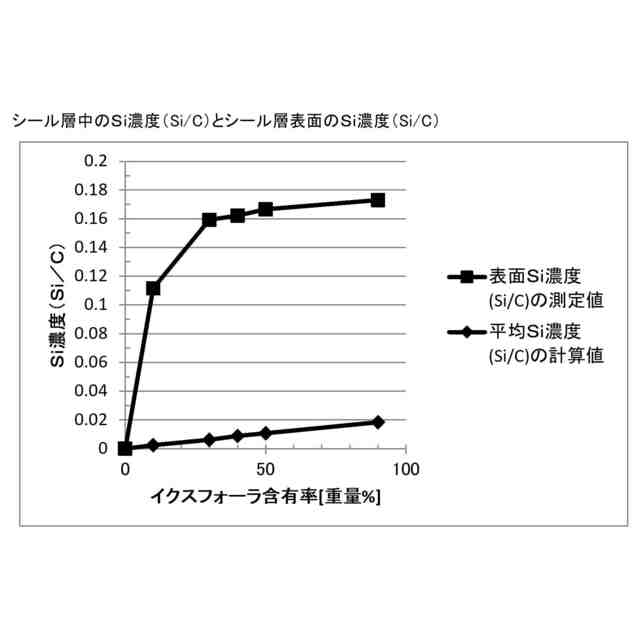

（【００１１】以降は省略されています）

関連特許
