公開番号2025068072
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025025375,2021122890
出願日2025-02-19,2021-07-28
発明の名称空気弁掃除方法及び空気弁分解方法
出願人協和工業株式会社
代理人個人
主分類F16K 24/00 20060101AFI20250417BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】効率的な吸排気が可能な空気弁を提供する。

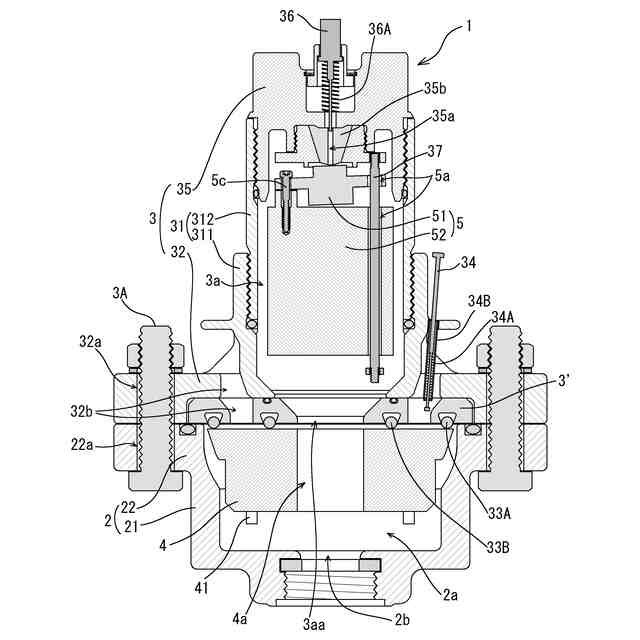

【解決手段】この空気弁1は、内部に弁箱中空部2aを有し、弁箱中空部2aの上方側開口部の近傍の周囲に弁箱フランジ部22を有する弁箱と、内部に蓋体中空部3aを有し、蓋体中空部3aの下方側開口部3aaの近傍の周囲に弁箱フランジ部22に締結される蓋体フランジ部32を有し、小空気孔35aが形成された蓋体キャップ部35を有し、蓋体中空部3aの下方側開口部3aaは弁箱中空部2aに連通し、大空気孔32bの上方側開口部は蓋体フランジ部32の上面に形成され下方側開口部は弁箱中空部2aに連通している蓋体3と、弁箱中空部2aに配置され大空気孔32bを下方から塞ぎ得、上下方向に貫通した中央孔4aが形成された遊動弁体4と、蓋体中空部3aに配置され小空気孔35aを下方から塞ぎ得るフロート弁体5と、を備えている。

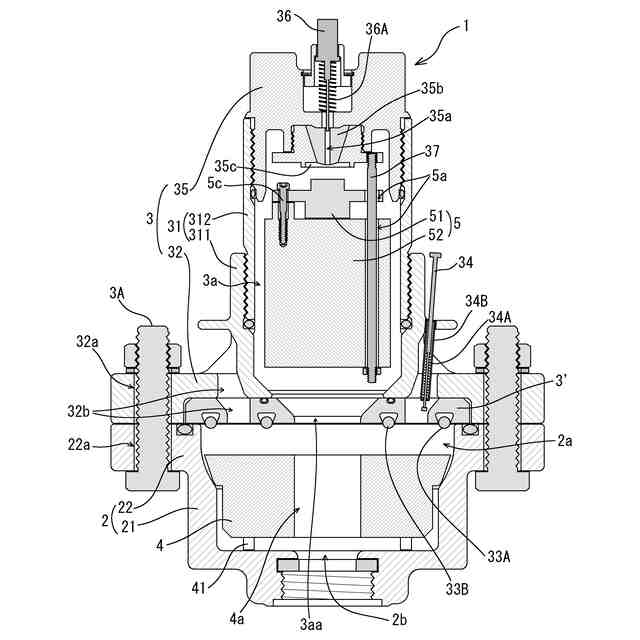

【選択図】図3

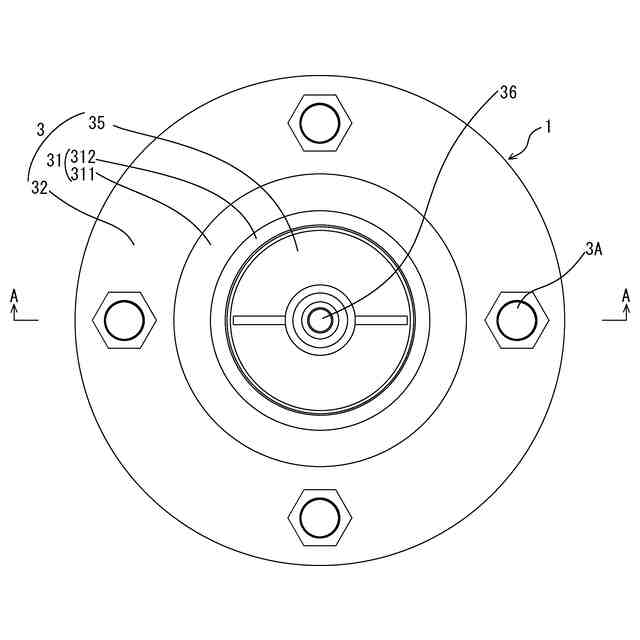

特許請求の範囲【請求項１】
大空気孔と小空気孔を有する空気弁であって、

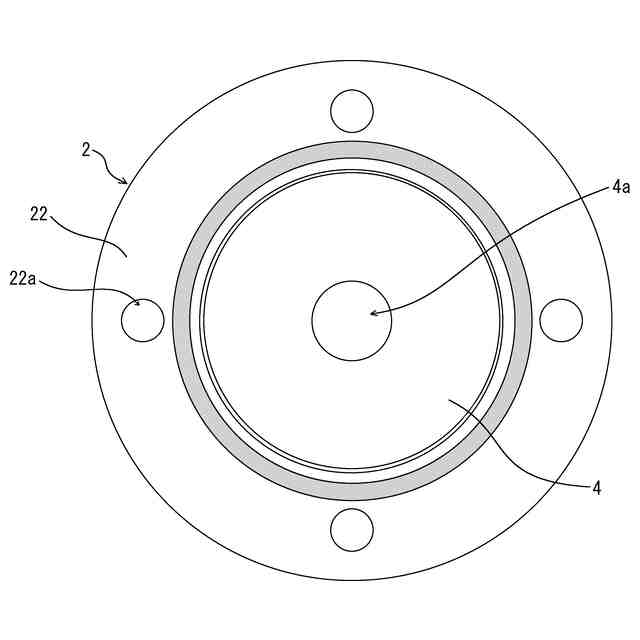

内部に弁箱中空部を有し、該弁箱中空部の上方側開口部の近傍の周囲に弁箱フランジ部を有する弁箱と、

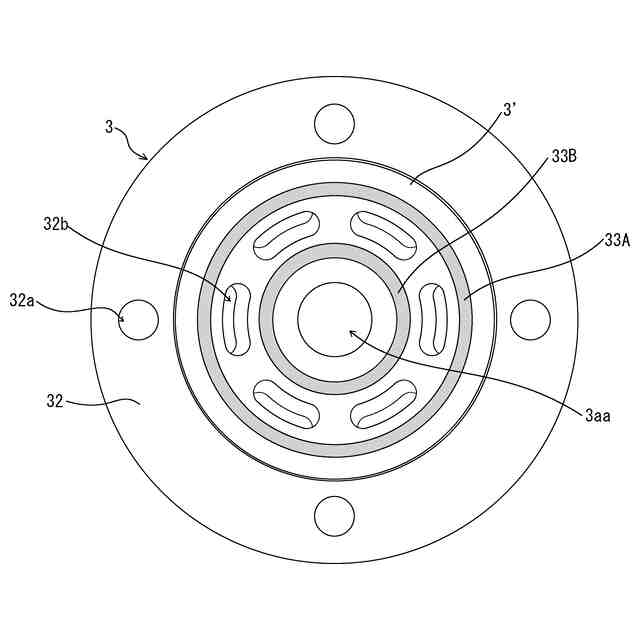

内部に蓋体中空部を有し、該蓋体中空部の下方側開口部の近傍の周囲に前記弁箱の前記弁箱フランジ部に締結される蓋体フランジ部を有し、前記小空気孔が形成された蓋体キャップ部を有し、前記蓋体中空部の前記下方側開口部は前記弁箱の前記弁箱中空部に連通し、前記大空気孔の上方側開口部は前記蓋体フランジ部の上面に形成され下方側開口部は前記弁箱の前記弁箱中空部に連通している蓋体と、

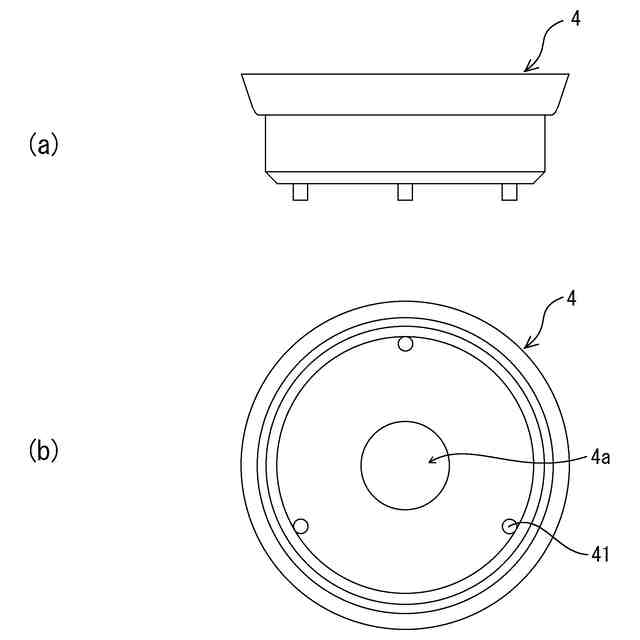

前記弁箱の前記弁箱中空部に配置され前記大空気孔を下方から塞ぎ得、上下方向に貫通した中央孔が形成された遊動弁体と、
前記蓋体の前記蓋体中空部に配置され前記小空気孔を下方から塞ぎ得るフロート弁体と、
を備えている空気弁。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の空気弁において、
前記蓋体には前記大空気孔に上方から挿通し得る遊動弁体用ピン体が保持されている空気弁。
【請求項３】
請求項１又は２に記載の空気弁において、
前記蓋体には前記小空気孔に上方から挿通し得るフロート弁体用ピン体が保持されている空気弁。
【請求項４】
請求項１～３のいずれか１項に記載の空気弁において、

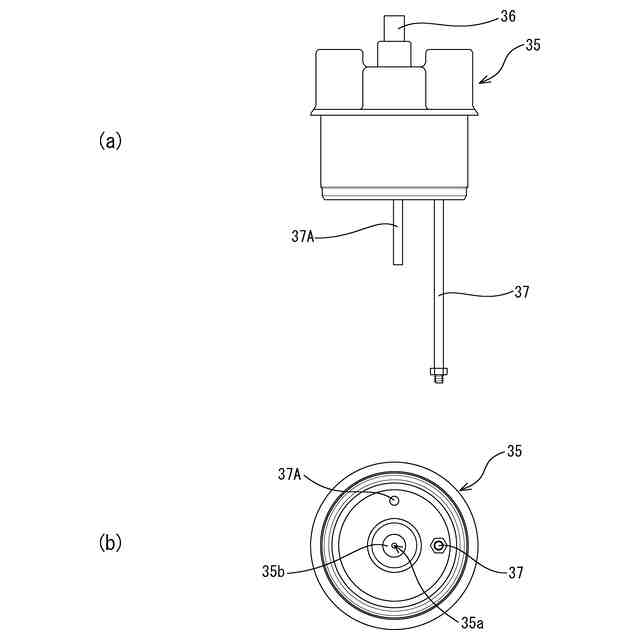

前記蓋体は前記蓋体キャップ部から下方に向かって延びる案内棒体を有しており、
前記フロート弁体には該案内棒体が挿通する案内棒体挿通孔が形成されている空気弁。
【請求項５】
請求項４に記載の空気弁において、

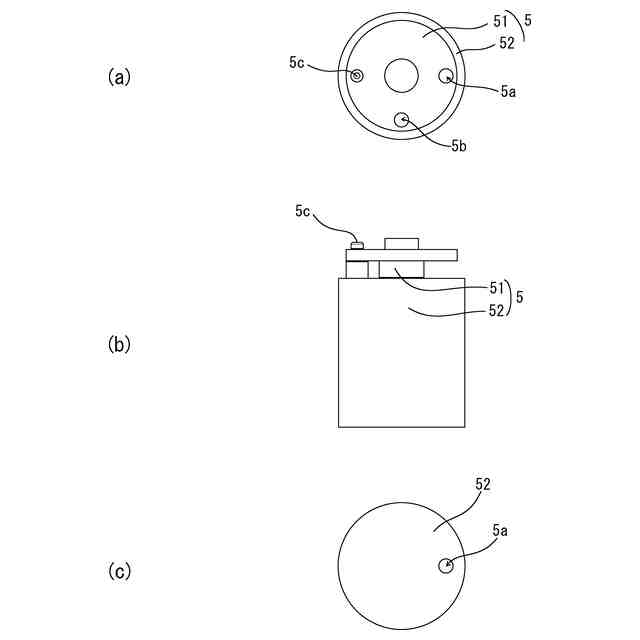

前記フロート弁体は、上部材と下部材を有し、該上部材と該下部材が互いに傾斜可能に結合している空気弁。
【請求項６】
止水弁が閉じた状態で、フロート弁体用ピン体の上部を押してその先端を小空気孔の下方まで到達させ、フロート弁体を突いて前記小空気孔を開放させ、水又は空気を前記小空気孔に吸い込ませ排出させて空気弁の内部の圧力を下げる第１ステップと、遊動弁体用ピン体の上部を押してその先端を大空気孔の下方まで到達させ、遊動弁体を突いて前記大空気孔を開放させ、その後、前記大空気孔を開放させた状態で、前記止水弁を開き、前記遊動弁体用ピン体を上げて前記大空気孔が再度前記遊動弁体により塞がれるまでに、前記大空気孔及びその近傍の異物を水又は空気とともに前記大空気孔から排出させる第２ステップと、を有する空気弁掃除方法。
【請求項７】
止水弁が開いた状態で、フロート弁体用ピン体の上部を押してその先端を小空気孔の下方まで到達させ、フロート弁体を突いて前記小空気孔を開放させ、その後、前記フロート弁体用ピン体を上げて前記小空気孔が再度前記フロート弁体により塞がれるまでに、前記小空気孔及びその近傍の異物を水又は空気とともに前記小空気孔に吸い込ませて排出させるステップを有する空気弁掃除方法。
【請求項８】
止水弁が閉じた状態で、フロート弁体用ピン体の上部を押してその先端を小空気孔の下方まで到達させ、フロート弁体を突いて前記小空気孔を開放させ、水又は空気を前記小空気孔に吸い込ませ排出させて空気弁の内部の圧力を下げるステップを有する空気弁分解方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水が流れる配管に繋がれ吸排気を行う空気弁に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、空気弁は、上下水道、工業用水のパイプライン又は農業用水のパイプラインなどの配管に繋がれ、いろいろな場所で広く用いられている。空気弁は、大空気孔と小空気孔を有するものが一般的に用いられている（例えば、特許文献１、２など）。大空気孔は、それを通して、吸気が行われたり多量排気（急速排気）が行われたりする。上流側のポンプを止めた（或いは上流側のバルブを閉じた）ときなど配管が通水状態から断水状態に切り替わるとき、吸気により大気を配管内に導いて配管の中の水を急速に抜くことができる。また、上流側のポンプを稼働させた（或いは上流側のバルブを開いた）ときなど配管が断水状態から通水状態に切り替わるとき、多量排気により、配管の中の空気（その他の気体も含む）を外部に急速に排気することができる。また、小空気孔は、それを通して、少量排気が行われる。少量排気により、配管が通常の圧力の通水状態のなか様々な原因で配管に混入した空気を少量ずつ外部に排気することができる。
【０００３】
このような空気弁は、一般的に、配管に繋がれる弁箱と、大空気孔が形成され弁箱に装着される蓋体と、弁箱と蓋体の内部空間（弁箱と蓋体が形成する内部空間）内に配置されその内部空間の水面の位置（水位）に応じて蓋体の大空気孔を塞ぎ得る遊動弁体と、弁箱と蓋体の内部空間内に配置されたフロート弁体と、を備えている。小空気孔は、蓋体に形成されたり（例えば、特許文献１など）、遊動弁体に形成されたり（例えば、特許文献２など）している。フロート弁体は、水位に応じて小空気孔を塞ぎ得る。フロート弁体と遊動弁体とは、水よりも比重が小さいものである。空気弁と配管との間には、空気弁の補修などのために弁箱への水の浸入を止める（止水する）ことが可能な止水弁（いわゆる補修弁などが含まれる）が設けられるようにすることができる。
【０００４】
大空気孔と小空気孔は、多くは、ほぼ水平方向に並列に配置されたり（例えば、特許文献１など）、大空気孔が上方に小空気孔が下方に配置されたり（例えば、特許文献２など）するが、大空気孔が下方に小空気孔が上方に配置されているものも知られている（例えば、特許文献３、４など）。特許文献３、４には、大空気孔が蓋体（弁蓋及びカバー（及び特許文献４では最上部の蓋））の下部の側部に形成され小空気孔が蓋体のキャップ部に形成された空気弁が開示されている。この空気弁では、環状の遊動弁体（筒状の弁体を上部に立設した環状フロート）が弁箱の内方に配置され、フロート弁体（フロート）が蓋体の内方に配置されている。大空気孔が下方に小空気孔が上方に配置されている空気弁は、大空気孔と弁箱の通水口との間の通路を広くすることができ、時間当たりの吸気及び多量排気の量を多くすることが可能である。
【先行技術文献】
【特許文献】
【０００５】
実開平４－１２６０７６号公報
特開２００９－１２１６７８号公報
実開昭５５－９３７６９号公報
実開平３－４９４７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１、２などは勿論、特許文献３、４などに開示された空気弁よりもより効率的な吸排気が望まれる場合もある。例えば、農業用水のパイプラインなどのように、配管の通水状態と断水状態が頻繁に（例えば、日単位に）切り替わる場合などでは、より効率的な吸気及び多量排気が望まれる。
【０００７】
本発明は、係る事由に鑑みてなされたものであり、その目的は、効率的な吸排気が可能な空気弁を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、請求項１に記載の空気弁は、大空気孔と小空気孔を有する空気弁であって、内部に弁箱中空部を有し、該弁箱中空部の上方側開口部の近傍の周囲に弁箱フランジ部を有する弁箱と、内部に蓋体中空部を有し、該蓋体中空部の下方側開口部の近傍の周囲に前記弁箱の前記弁箱フランジ部に締結される蓋体フランジ部を有し、前記小空気孔が形成された蓋体キャップ部を有し、前記蓋体中空部の前記下方側開口部は前記弁箱の前記弁箱中空部に連通し、前記大空気孔の上方側開口部は前記蓋体フランジ部の上面に形成され下方側開口部は前記弁箱の前記弁箱中空部に連通している蓋体と、前記弁箱の前記弁箱中空部に配置され前記大空気孔を下方から塞ぎ得、上下方向に貫通した中央孔が形成された遊動弁体と、前記蓋体の前記蓋体中空部に配置され前記小空気孔を下方から塞ぎ得るフロート弁体と、を備えている。
【０００９】
請求項２に記載の空気弁は、請求項１に記載の空気弁において、前記蓋体には前記大空気孔に上方から挿通し得る遊動弁体用ピン体が保持されている。
【００１０】
請求項３に記載の空気弁は、請求項１又は２に記載の空気弁において、前記蓋体には前記小空気孔に上方から挿通し得るフロート弁体用ピン体が保持されている。
（【００１１】以降は省略されています）
