公開番号2025067895
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024179212
出願日2024-10-11
発明の名称測定システム
出願人アークレイ株式会社
代理人弁理士法人太陽国際特許事務所
主分類G16H 10/40 20180101AFI20250417BHJP(特定の用途分野に特に適合した情報通信技術)
要約【課題】測定装置、端末装置および報知装置を有する測定システムにおいて、測定装置の使用場面に応じて適応的に測定結果を報知できるようにする
【解決手段】測定システムは、第1通信方式で通信を行う第1通信部と、第1通信方式とは異なる第2通信方式で通信を行う第2通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、測定装置の第1通信部と通信する端末通信部と、端末通信部により取得された測定結果を報知する端末報知部とを有する端末装置、および第2通信方式により測定装置の第2通信部と通信する報知通信部と、報知通信部により取得された測定結果を報知する報知部とを有する報知装置、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１通信方式で通信を行う第１通信部と、前記第１通信方式とは異なる第２通信方式で通信を行う第２通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、
前記測定装置の前記第１通信部と通信する端末通信部と、前記端末通信部により取得された前記測定結果を報知する端末報知部とを有する端末装置、および
前記第２通信方式により前記測定装置の前記第２通信部と通信する報知通信部と、前記報知通信部により取得された前記測定結果を報知する報知部とを有する報知装置、を備えた測定システム。
続きを表示（約 610 文字）【請求項２】
前記測定装置が前記第２通信部により前記報知装置と通信している場合、前記第１通信部は前記端末装置との通信を停止する、請求項１に記載の測定システム。
【請求項３】
前記第２通信方式は、前記測定装置と前記報知装置との電気的な接続による通信方式である、請求項１または２に記載の測定システム。
【請求項４】
前記第２通信方式は、前記測定装置と前記報知装置との光による通信方式である、請求項１または２に記載の測定システム。
【請求項５】
前記光による通信方式は、赤外線通信方式である、請求項４に記載の測定システム。
【請求項６】
前記第２通信方式は、前記測定装置と前記報知装置との非接触イーサネット通信による通信方式である、請求項１または２に記載の測定システム。
【請求項７】
前記第２通信方式により前記測定装置と通信可能であり、前記測定装置と前記第２通信方式による通信時に、前記第１通信方式および前記第２通信方式とは異なる第３通信方式による通信が可能な通信装置をさらに備え、
前記通信装置との通信中に前記測定装置は前記第１通信部による通信を停止する、請求項１または２に記載の測定システム。
【請求項８】
前記端末装置の端末報知部および前記報知装置の報知部はディスプレイである請求項１または２に記載の測定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、測定システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、血液中の血糖値を測定する測定装置において、小型化することにより携帯性を向上させるために、測定結果を表示するディスプレイを備えていないものが知られている（特許文献１）。特許文献１に記載された測定装置は、スマートフォン等の端末装置と、例えばBluetooth（登録商標）等の無線通信を行うことにより、端末装置に測定結果を表示するようになっている。また、測定装置は有線による通信を行うことも可能であり、特許文献１には、測定装置とコンピュータとをケーブルにより電気的に接続し、コンピュータに測定結果を送信して保存することが記載されている。一方、測定装置と有線接続され、測定値を読み上げることにより測定値を報知する報知装置が提案されている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特許５５３５２５１号
特許４７０７２９６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した測定結果を表示するディスプレイを備えない測定装置に関して、使用場面に応じて適応的に測定結果を報知することが望まれる。
【０００５】
本開示は上記事情に鑑みなされたものであり、測定装置の使用場面に応じて適応的に測定結果を報知できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示の一態様に係る測定システムは、第１通信方式で通信を行う第１通信部と、前記第１通信方式とは異なる第２通信方式で通信を行う第２通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、
前記測定装置の前記第１通信部と通信する端末通信部と、前記端末通信部により取得された前記測定結果を報知する端末報知部とを有する端末装置、および
前記第２通信方式により前記測定装置の前記第２通信部と通信する報知通信部と、前記報知通信部により取得された前記測定結果を報知する報知部とを有する報知装置を備える。
【発明の効果】
【０００７】
本開示によれば、測定装置の使用場面に応じて適応的に測定結果を報知できる。
【図面の簡単な説明】
【０００８】
第１の実施形態に係る測定システムの一例を示す概略図である。

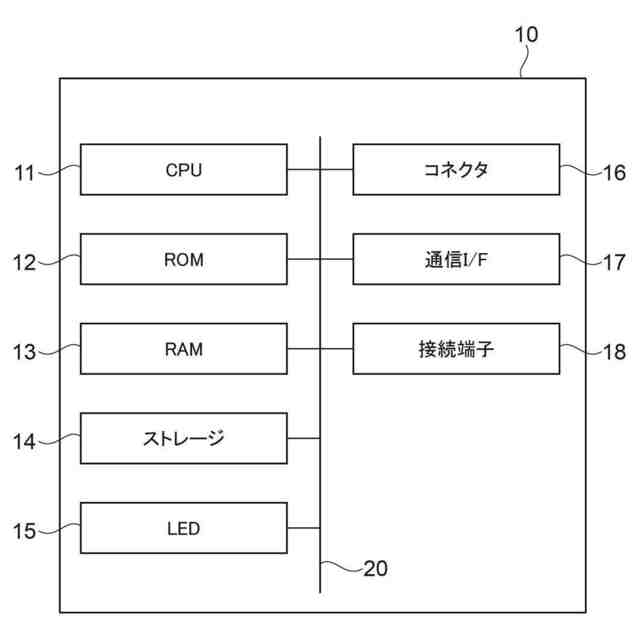

測定装置のハードウェア構成の一例を示すブロック図である。

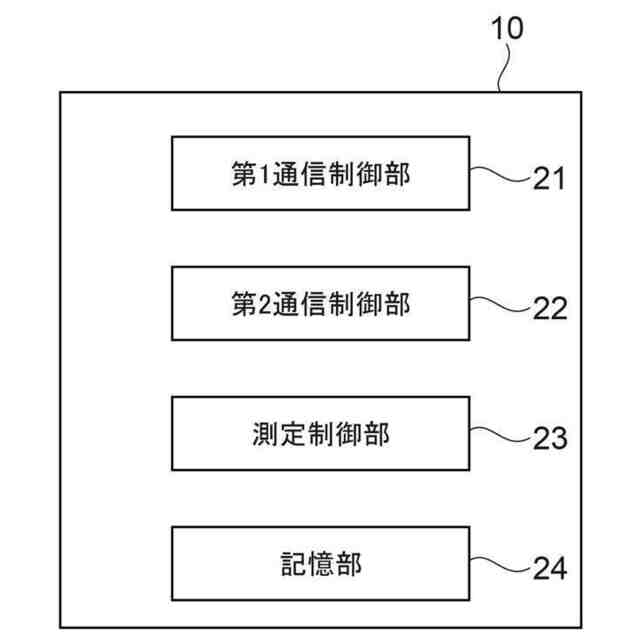

測定装置の機能構成の一例を示すブロック図である。
端末装置のハードウェア構成の一例を示すブロック図である。

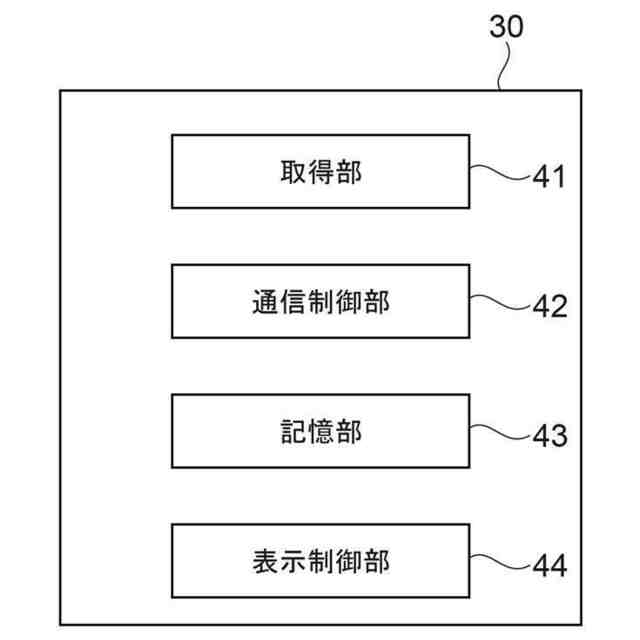

端末装置の機能構成の一例を示すブロック図である。
報知装置のハードウェア構成の一例を示すブロック図である。
報知装置の機能構成の一例を示すブロック図である。
測定装置と報知装置とが接続された状態を示す概略図である。
本実施形態に係る測定システムにおいて測定装置と報知装置とが接続された場合に行われる処理の一例を示すシーケンス図である。
本実施形態に係る測定システムにおいて端末装置に測定結果を表示する場合に行われる処理の一例を示すシーケンス図である。
第２の実施形態に係る測定システムの一例を示す概略図である。
通信装置のハードウェア構成の一例を示すブロック図である。
通信装置の機能構成の一例を示すブロック図である。
測定装置と通信装置とが接続された場合に、第２の実施形態に係る測定システムにおいて行われる処理の一例を示すシーケンス図である。
【発明を実施するための形態】
【０００９】

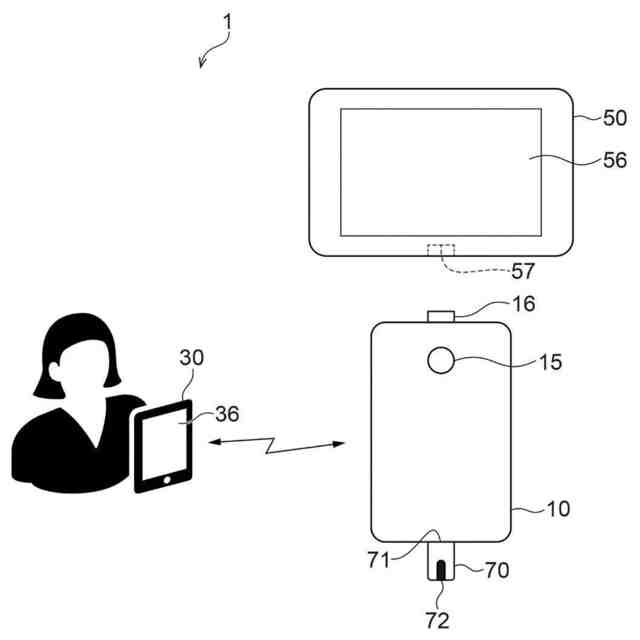

以下、図面を参照して、本開示に係る実施形態について詳細に説明する。図１は、第１の実施形態に係る測定システム１の構成の一例を示す概略図である。
【００１０】
図１に示すように、測定システム１は、測定装置１０、端末装置３０および報知装置５０を有する。測定装置１０と報知装置５０とは、測定装置１０が有するコネクタ１６と報知装置５０が有するコネクタ５７とにより、電気的に接続することによって有線での通信が可能である。コネクタ１６，５７としては、例えばＵＳＢ（ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓ）コネクタを用いることができる。測定装置１０と端末装置３０とは、例えばＢＬＥ（Ｂｌｕｅｔｏｏｔｈ（登録商標）ＬｏｗＥｎｅｒｇｙ）通信を介して無線により通信が可能である。ＢＬＥ通信が第１通信方式の一例であり、電気的な接続が第２通信方式の一例である。
（【００１１】以降は省略されています）
