公開番号2025066998
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176622
出願日2023-10-12
発明の名称電力管理装置、電力管理方法、電力管理プログラムおよびデータ構造
出願人住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H02J 13/00 20060101AFI20250417BHJP(電力の発電,変換,配電)
要約【課題】電力量の調整対象をより適切に選択するとともに、電力の需給バランスを安定させる。
【解決手段】電力管理装置は、電力管理情報を取得する取得部と、電力量を調整する対象である調整対象を複数含み、かつ複数の前記調整対象の選択順序が規定された、第1グループおよび第2グループの中から、前記取得部によって取得された前記電力管理情報に基づいて、1または複数の前記調整対象を管理対象として選択する選択処理を行う選択部と、前記選択部によって選択された前記管理対象へ指示情報を送信する指示部とを備え、前記第1グループにおける前記選択順序は、前記第2グループの選択を含み、前記第2グループにおいて、調整可能な電力量である調整可能量の上限値が設定されており、前記選択部は、前記第2グループに対する前記選択処理において、前記調整可能量が前記上限値を超えない範囲で前記調整対象を選択する。
【選択図】図2
特許請求の範囲【請求項１】
電力消費または系統への電力供給に関する電力管理情報を取得する取得部と、
電力量を調整する対象である調整対象を複数含み、かつ複数の前記調整対象の選択順序が規定された、第１グループおよび第２グループの中から、前記取得部によって取得された前記電力管理情報に基づいて、１または複数の前記調整対象を管理対象として選択する選択処理を行う選択部と、
前記選択部によって選択された前記管理対象へ前記電力消費または前記電力供給に関する指示情報を送信する指示部とを備え、
前記第１グループにおける前記選択順序は、前記第２グループの選択を含み、
前記第２グループにおいて、調整可能な電力量である調整可能量の上限値が設定されており、
前記選択部は、前記第２グループに対する前記選択処理において、前記調整可能量が前記上限値を超えない範囲で前記調整対象を選択する、電力管理装置。
続きを表示（約 2,000 文字）【請求項２】
前記選択部は、前記第１グループに対する前記選択処理において前記第２グループを選択する順番が到来した場合、前記第２グループの中から前記選択順序に従って１または複数の前記調整対象を仮選択し、
前記選択部は、前記第２グループの中から仮選択した前記１または複数の調整対象の前記調整可能量の合計値が前記上限値を超える場合、前記第２グループの中から最後に仮選択した前記調整対象を前記管理対象として選択せずに前記第１グループの中から前記調整対象を選択する、請求項１に記載の電力管理装置。
【請求項３】
前記上限値は、前記第２グループに含まれる複数の前記調整対象の前記調整可能量の合計値未満である、請求項１または請求項２に記載の電力管理装置。
【請求項４】
前記選択部は、前記複数の調整対象を含み、かつ前記選択順序が規定された、前記第１グループ、前記第２グループおよび第３グループの中から、前記取得部によって取得された前記電力管理情報に基づいて、１または複数の前記調整対象を選択する前記選択処理を行い、
前記第２グループにおける前記選択順序は、前記第３グループの選択を含み、
前記第３グループにおいて、前記調整可能量の上限値が設定されており、
前記選択部は、前記第２グループに対する前記選択処理において前記第３グループを選択する順番が到来した場合、前記第３グループの中から前記選択順序に従って、前記調整可能量が前記第３グループの前記上限値を超えない範囲で前記調整対象を選択する、請求項１に記載の電力管理装置。
【請求項５】
前記第１グループにおいて、前記調整可能量の上限値が設定されており、
前記選択部は、前記第１グループの中から前記選択順序に従って仮選択した１または複数の前記調整対象の前記調整可能量の合計値が、前記第１グループの前記上限値を超える場合、前記第１グループの中から最後に仮選択した前記調整対象を前記管理対象として選択せずに前記第２グループの中から前記調整対象を選択する、請求項１または請求項２に記載の電力管理装置。
【請求項６】
前記選択部は、さらに、前記選択処理において最後に選択した前記調整対象を示す最終選択情報を記憶部に保存し、
前記選択部は、前記選択処理を新たに行う場合、前記記憶部に保存された前記最終選択情報の示す前記調整対象、の次の順番の前記調整対象を最初に選択する、請求項１または請求項２に記載の電力管理装置。
【請求項７】
前記電力管理装置は、さらに、
新たな前記調整対象が追加された場合、前記新たな調整対象を前記管理対象の候補として前記第１グループに追加する更新部を備える、請求項１または請求項２に記載の電力管理装置。
【請求項８】
前記電力管理装置は、さらに、
前記第１グループおよび前記第２グループに含まれる前記調整対象の各々の、前記調整可能量に対する前記電力の調整量の実績値の割合を監視する監視部と、
前記監視部の監視結果に基づいて、前記第１グループおよび前記第２グループ間において前記調整対象を入れ替える更新処理を行う更新部とを備える、請求項１または請求項２に記載の電力管理装置。
【請求項９】
前記更新部は、前記第１グループに含まれる前記調整対象である第１調整対象の前記割合が、前記第２グループに含まれる前記調整対象である第２調整対象の前記割合より小さい場合、前記更新処理において、前記第１グループおよび前記第２グループ間において前記第１調整対象と前記第２調整対象とを入れ替える、請求項８に記載の電力管理装置。
【請求項１０】
電力管理装置における電力管理方法であって、
電力消費または系統への電力供給に関する電力管理情報を取得するステップと、
電力量を調整する対象である調整対象を複数含み、かつ複数の前記調整対象の選択順序が規定された、第１グループおよび第２グループの中から、取得した前記電力管理情報に基づいて、１または複数の前記調整対象を管理対象として選択する選択処理を行うステップと、
選択した前記管理対象へ前記電力消費または前記電力供給に関する指示情報を送信するステップとを含み、
前記第１グループにおける前記選択順序は、前記第２グループの選択を含み、
前記第２グループにおいて、調整可能な電力量である調整可能量の上限値が設定されており、
前記第２グループに対する前記選択処理を行うステップにおいて、前記調整可能量が前記上限値を超えない範囲で前記調整対象を選択する、電力管理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電力管理装置、電力管理方法、電力管理プログラムおよびデータ構造に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、電力消費の調整または電力系統への電力供給の調整に関する技術が開発されている。たとえば、特許文献１（特開２０２０－１８４８８１号公報）には、以下のようなエネルギー管理システムが開示されている。すなわち、エネルギー管理システムは、運転計画に基づいて電力需給を管理するエネルギー管理システムであって、現状の電力需給状態と、発電装置及び蓄電装置のうち少なくとも１種類の１又は複数の装置である対象設備を含む電力設備についての出力電力とを取得する取得部と、取得した現状の前記電力需給状態及び前記出力電力に基づいて、前記運転計画の計画値に可能な限り準ずるような前記対象設備の出力指令値を算出する処理を、前記対象設備の種別を区別しない統合アルゴリズムを用いて実行する制御部と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８４８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電力需要施設等に対して電力量の調整を要請する場合、電力の需給バランスを安定させることが求められる。しかしながら、たとえば、事前に計画した電力の調整量と実際の調整量との間に乖離が発生している電力需要施設が複数存在する場合、または、ある電力需要施設において当該乖離が著しく大きい場合、電力系統全体における電力の需給バランスが崩れる。電力量の調整を要請する電力需要施設等の調整対象をより適切に選択し、電力の需給バランスを安定させる技術が求められる。
【０００５】
本開示は、上述の課題を解決するためになされたもので、その目的は、電力量の調整対象をより適切に選択するとともに、電力の需給バランスを安定させることが可能な電力管理装置、電力管理方法、電力管理プログラムおよびデータ構造を提供することである。
【課題を解決するための手段】
【０００６】
本開示の電力管理装置は、電力消費または系統への電力供給に関する電力管理情報を取得する取得部と、電力量を調整する対象である調整対象を複数含み、かつ複数の前記調整対象の選択順序が規定された、第１グループおよび第２グループの中から、前記取得部によって取得された前記電力管理情報に基づいて、１または複数の前記調整対象を管理対象として選択する選択処理を行う選択部と、前記選択部によって選択された前記管理対象へ前記電力消費または前記電力供給に関する指示情報を送信する指示部とを備え、前記第１グループにおける前記選択順序は、前記第２グループの選択を含み、前記第２グループにおいて、調整可能な電力量である調整可能量の上限値が設定されており、前記選択部は、前記第２グループに対する前記選択処理において、前記調整可能量が前記上限値を超えない範囲で前記調整対象を選択する。
【０００７】
本開示の一態様は、このような特徴的な処理部を備える電力管理装置として実現され得るだけでなく、電力管理装置の一部または全部を実現する半導体集積回路として実現され得たり、電力管理装置を含むシステムとして実現され得る。
【発明の効果】
【０００８】
本開示によれば、電力量の調整対象をより適切に選択するとともに、電力の需給バランスを安定させることができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の実施の形態に係る電力管理システムの構成を示す図である。
図２は、本開示の実施の形態に係る電力管理装置の構成を示す図である。

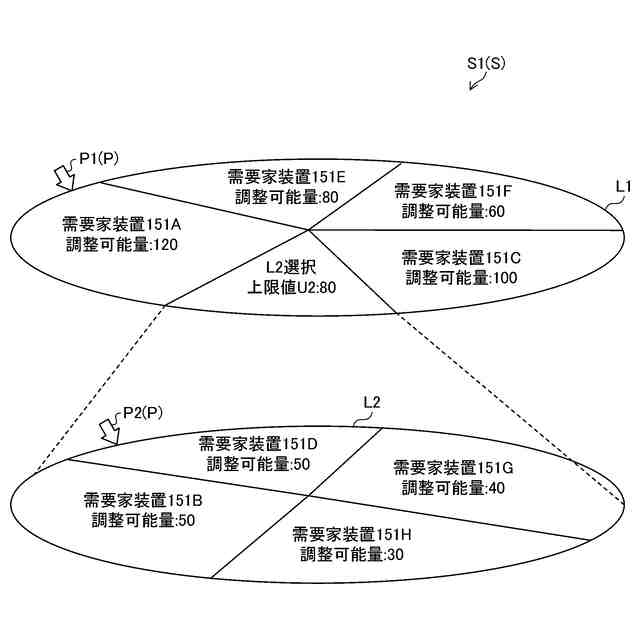

図３は、本開示の実施の形態に係る電力管理装置によるリスト作成処理において作成されるサークルリストの一例を示す図である。
図４は、本開示の実施の形態に係る電力管理装置による選択処理の一例を説明するための図である。
図５は、本開示の実施の形態に係る電力管理装置による選択処理の他の例を説明するための図である。
図６は、本開示の実施の形態に係る電力管理装置による更新処理を説明するための図である。
図７は、本開示の実施の形態に係る電力管理装置による追加処理を説明するための図である。
図８は、本開示の実施の形態に係る電力管理装置が選択処理を行う際の動作手順を定めたフローチャートである。
図９は、本開示の実施の形態に係る電力管理装置が更新処理を行う際の動作手順を定めたフローチャートである。
図１０は、本開示の実施の形態に係る電力管理装置が追加処理を行う際の動作手順を定めたフローチャートである。
図１１は、本開示の実施の形態に係る電力管理装置の変形例１によるリスト作成処理において作成されるサークルリストの一例を示す図である。
図１２は、本開示の実施の形態に係る電力管理装置の変形例１による選択処理の一例を説明するための図である。
図１３は、本開示の実施の形態に係る電力管理装置の変形例２によるリスト作成処理において作成されるサークルリストの一例を示す図である。
図１４は、本開示の実施の形態に係る電力管理装置の変形例２による選択処理の一例を説明するための図である。
【発明を実施するための形態】
【００１０】
最初に、本開示の実施の形態の内容を列記して説明する。
（１）本開示の実施の形態に係る電力管理装置は、電力消費または系統への電力供給に関する電力管理情報を取得する取得部と、電力量を調整する対象である調整対象を複数含み、かつ複数の前記調整対象の選択順序が規定された、第１グループおよび第２グループの中から、前記取得部によって取得された前記電力管理情報に基づいて、１または複数の前記調整対象を管理対象として選択する選択処理を行う選択部と、前記選択部によって選択された前記管理対象へ前記電力消費または前記電力供給に関する指示情報を送信する指示部とを備え、前記第１グループにおける前記選択順序は、前記第２グループの選択を含み、前記第２グループにおいて、調整可能な電力量である調整可能量の上限値が設定されており、前記選択部は、前記第２グループに対する前記選択処理において、前記調整可能量が前記上限値を超えない範囲で前記調整対象を選択する。
（【００１１】以降は省略されています）
