公開番号2025066389
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175932
出願日2023-10-11
発明の名称制御装置
出願人いすゞ自動車株式会社
代理人弁理士法人鷲田国際特許事務所
主分類F01M 1/08 20060101AFI20250416BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】オイルの温度低下を抑制する制御装置を提供する。
【解決手段】制御装置は、エンジンのピストンに向かってオイルを吐出する吐出部に前記オイルを導く油圧回路を制御する制御装置であって、前記オイルを圧送するポンプと、前記圧送されたオイルを流すための第1流路と、前記第1流路に配置され、前記第1流路を流れる前記オイルとの熱交換により、前記オイルの温度を低下させる第1熱交換部と、前記圧送されたオイルを流すための第2流路と、前記圧送されたオイルを前記第1流路および前記第2流路のいずれかに流すことを切り換える切換部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
エンジンのピストンに向かってオイルを吐出する吐出部に前記オイルを導く油圧回路を制御する制御装置であって、
前記オイルを圧送するポンプと、
前記圧送されたオイルを流すための第１流路と、
前記第１流路に配置され、前記第１流路を流れる前記オイルとの熱交換により、前記オイルの温度を低下させる第１熱交換部と、
前記圧送されたオイルを流すための第２流路と、
前記圧送されたオイルを前記第１流路および前記第２流路のいずれかに流すことを切り換える切換部と、
を有する制御装置。
続きを表示（約 760 文字）【請求項２】
前記吐出部から前記ピストンへの前記オイルの供給が停止された場合、前記第２流路を前記オイルが流通するように前記切換部を制御する制御部をさらに有する請求項１に記載の制御装置。
【請求項３】
車両において前記オイルより高い温度の流体が存在する箇所に対応して配置され、内部を流通する前記オイルと前記流体とを熱交換させる第２熱交換部をさらに有し、
前記制御部は、前記吐出部から前記ピストンへの前記オイルの供給が停止された場合、前記第２熱交換部に前記オイルまたは前記流体を流通させる請求項２に記載の制御装置。
【請求項４】
前記第２熱交換部は、前記エンジンの排気を吸気側に再循環させる再循環通路に配置されて、前記オイルと前記排気とを熱交換させる請求項３に記載の制御装置。
【請求項５】
前記第２熱交換部は、前記再循環通路において前記排気を冷媒と熱交換させる第３熱交換部に対して直列に配置され、
前記制御部は、前記吐出部から前記ピストンへの前記オイルの供給が停止された場合、前記オイルが前記第２熱交換部を流通するように前記油圧回路を制御する請求項４に記載の制御装置。
【請求項６】
前記第２熱交換部は、前記再循環通路において前記排気を冷媒と熱交換させる第３熱交換部に対して並列に配置され、
前記制御部は、前記吐出部から前記ピストンへの前記オイルの供給が停止された場合、前記排気が前記第２熱交換部を流通するように前記第２熱交換部を制御する請求項４に記載の制御装置。
【請求項７】
前記第２熱交換部は、過給機に対応して配置され、前記オイルと前記過給機に存在する前記流体とを熱交換する請求項３に記載の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、エンジンにおいてピストンを冷却またはピストンの摺動を潤滑するために、ピストンに対してオイルを吐出する技術が実用化されている。ここで、例えばピストンの温度が低いときにオイルを供給すると、冷却損失が高まり、仕事が減少するおそれがある。
【０００３】
そこで、冷却損失を抑制する技術として、例えば、特許文献１には、内燃機関の運転状態に応じて、オイルジェットの噴射及び停止を適宜に制御する内燃機関の制御装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０５５５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の制御装置は、オイルジェットを停止したときに油圧回路内のオイルの温度が低下するおそれがある。特に、ピストンに吐出されたオイルを冷却するための熱交換部が設けられた油圧回路では、オイルジェットを停止しても、その熱交換部でオイルが冷却されるため、オイルの温度が大きく低下するおそれがある。そして、オイルの温度が低下すると、オイルの粘度が上昇し、例えば油圧回路においてオイルを移送させるポンプの駆動損失が高まることになる。
【０００６】
本開示は、オイルの温度低下を抑制する制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る制御装置は、エンジンのピストンに向かってオイルを吐出する吐出部に前記オイルを導く油圧回路を制御する制御装置であって、前記オイルを圧送するポンプと、前記圧送されたオイルを流すための第１流路と、前記第１流路に配置され、前記第１流路を流れる前記オイルとの熱交換により、前記オイルの温度を低下させる第１熱交換部と、前記圧送されたオイルを流すための第２流路と、前記圧送されたオイルを前記第１流路および前記第２流路のいずれかに流すことを切り換える切換部と、を有するものである。
【発明の効果】
【０００８】
本開示によれば、オイルの温度低下を抑制することが可能となる。
【図面の簡単な説明】
【０００９】

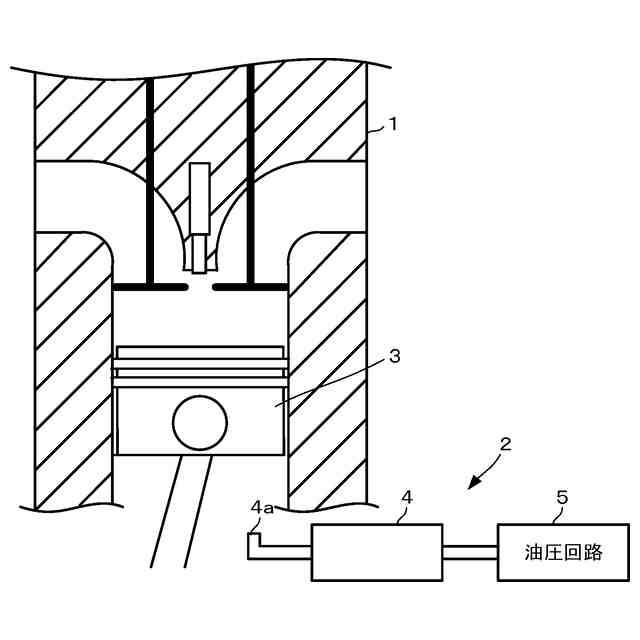

図１は、本開示の実施形態１に係る制御装置を備えたエンジンシステムの構成を示す図である。

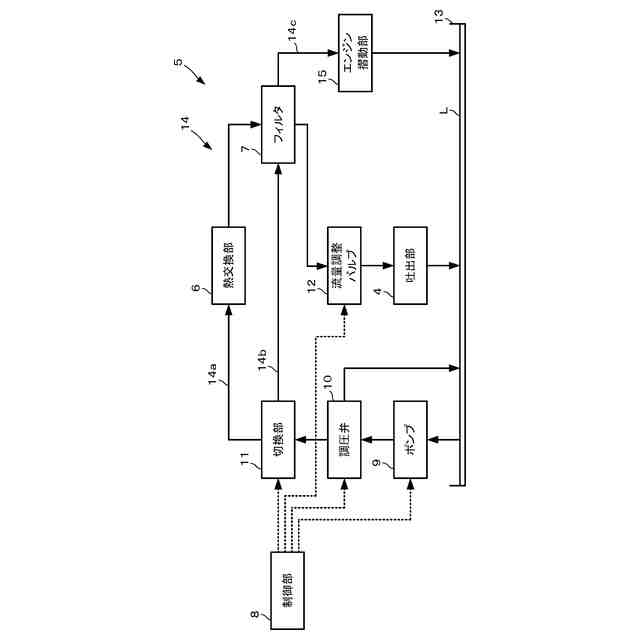

図２は、実施形態１における制御装置の構成を示す図である。

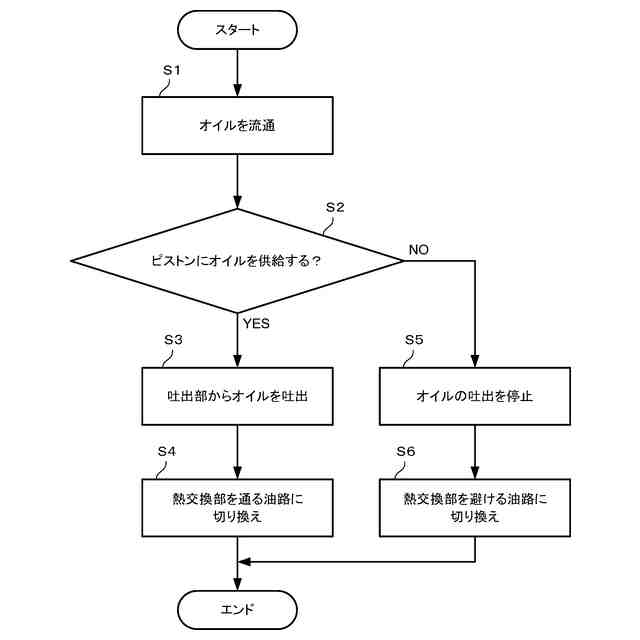

図３は、実施形態１の動作を示すフローチャートである。

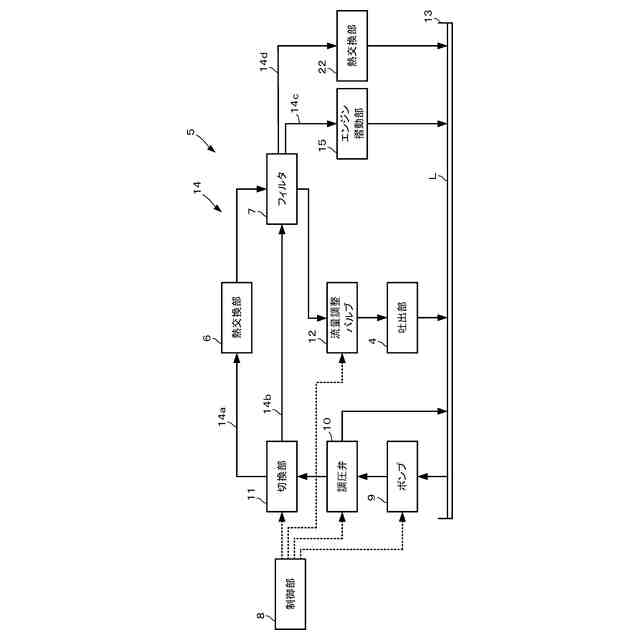

図４は、実施形態２における制御装置の構成を示す図である。

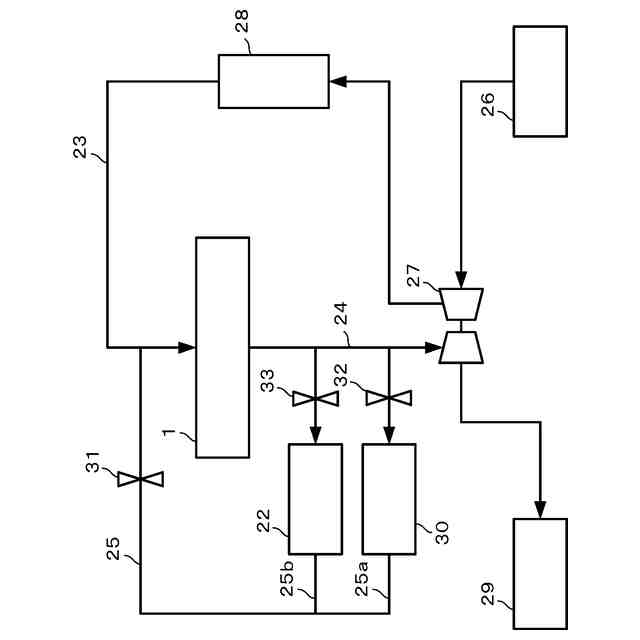

図５は、実施形態２において再循環通路に配置された熱交換部を示す図である。

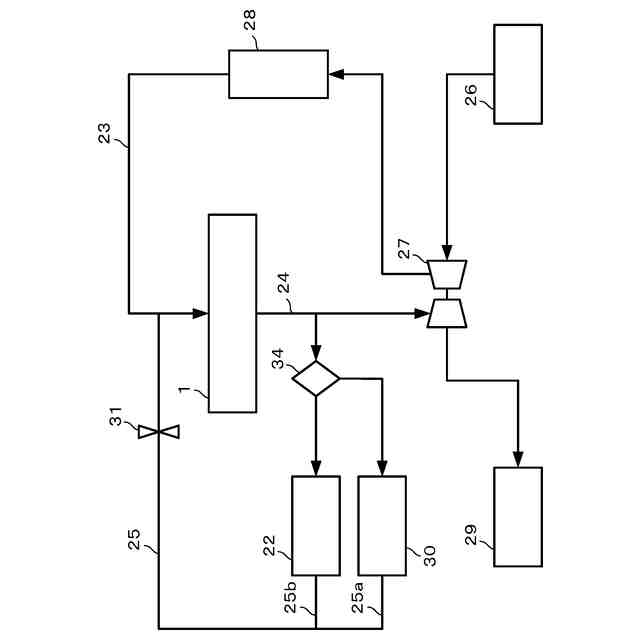

図６は、実施形態２の変形例において再循環通路に配置された熱交換部を示す図である。
図７は、実施形態２の他の変形例において再循環通路に配置された熱交換部を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示に係る実施形態を添付図面に基づいて説明する。
（【００１１】以降は省略されています）
