公開番号2025065957
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175503
出願日2023-10-10
発明の名称まつ毛エクステンション用器具
出願人個人
代理人個人
主分類A41G 5/02 20060101AFI20250415BHJP(衣類)
要約【課題】ランプを点灯させる操作性を向上させることが可能なまつ毛エクステンション用器具を提供する。
【解決手段】施術者が手で握る器具本体11と、器具本体11に設けられて光を照射するライト12と、器具本体11に設けられ、かつ、まつ毛エクステンション25を保持するツイーザー14が着脱される保持孔19と、を有する、まつ毛エクステンション用器具10であって、ライト12を点灯させる圧力センサ20が器具本体11に設けられ、圧力センサ20と保持孔19とが器具本体11で反対の位置に配置されている、まつ毛エクステンション用器具10を構成した。
【選択図】図5
特許請求の範囲【請求項１】
施術者が手で握る器具本体と、
前記器具本体に設けられて光を照射するライトと、
前記器具本体に設けられ、かつ、まつ毛エクステンションを保持するツイーザーが着脱される取り付け部と、
を有する、まつ毛エクステンション用器具であって、
前記ライトを点灯させるスイッチが前記器具本体に設けられ、
前記スイッチと前記取り付け部とが前記器具本体で反対の位置に配置されている、まつ毛エクステンション用器具。
続きを表示（約 730 文字）【請求項２】
請求項１記載のまつ毛エクステンション用器具であって、
前記器具本体は、
施術者が手で握るシャフト形状のグリップと、
前記グリップに接続され、かつ、前記ライトを支持するライト支持部と、
を有し、
前記スイッチと前記取り付け部とが前記グリップの太さ方向で反対の位置に配置されている、まつ毛エクステンション用器具。
【請求項３】
請求項２記載のまつ毛エクステンション用器具であって、
前記取り付け部に取り付けられたツイーザーを更に備え、
前記ツイーザーは、
プレート形状の第１構成片と、
前記第１構成片に接続された第２構成片と、
を有し、
前記第１構成片と前記第２構成片とが重ねられてまつ毛エクステンションを挟む、まつ毛エクステンション用器具。
【請求項４】
請求項３記載のまつ毛エクステンション用器具であって、
前記グリップの太さ方向のうち、前記第１構成片と前記第２構成片とが重ねられる方向で反対の位置に、前記スイッチと前記取り付け部とが配置されている、まつ毛エクステンション用器具。
【請求項５】
請求項１記載のまつ毛エクステンション用器具であって、
前記ライトが点灯されてから消灯されるまでの所定時間を制御する制御装置が、前記器具本体へ更に設けられている、まつ毛エクステンション用器具。
【請求項６】
請求項１記載のまつ毛エクステンション用器具であって、
前記ライトの照度を制御する制御装置が、前記器具本体へ更に設けられている、まつ毛エクステンション用器具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、まつ毛エクステンションをまつ毛に接着するにあたり、グルーに光を照射する、まつ毛エクステンション用器具に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
まつ毛エクステンションをまつ毛に接着するにあたり、グルーに光を照射する、まつ毛エクステンション用アタッチメントの一例が、特許文献１に記載されている。特許文献１に記載されている、まつ毛エクステンション用器具は、ベース部と、ベース部に接続されたアームと、アームの端部に取り付けられたＬＥＤハウジングユニットと、ＬＥＤハウジングユニットに設けられた開口部と、ベース部の取り付けられたツイーザーと、を有する。特許文献１には、ＬＥＤから照射される光は、湾曲した開口部を有するＬＥＤハウジングユニットによって意図された目標領域にフォーカスされる、と記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６７８１２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者は、特許文献１に記載されているまつ毛エクステンション用器具は、ランプをどのようにして点灯させるかについて認識されておらず、その点で改善の余地があった。
【０００５】
本開示の目的は、ランプを点灯させる操作性を向上させることが可能なまつ毛エクステンション用器具を提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態は、施術者が手で握る器具本体と、前記器具本体に設けられて光を照射するライトと、前記器具本体に設けられ、かつ、まつ毛エクステンションを保持するツイーザーが着脱される取り付け部と、を有する、まつ毛エクステンション用器具であって、前記ライトを点灯させるスイッチが前記器具本体に設けられ、前記スイッチと前記取り付け部とが前記器具本体で反対の位置に配置されている、まつ毛エクステンション用器具である。
【発明の効果】
【０００７】
本実施形態のまつ毛エクステンション用器具は、ランプを点灯させる操作性を向上させることができる。
【図面の簡単な説明】
【０００８】

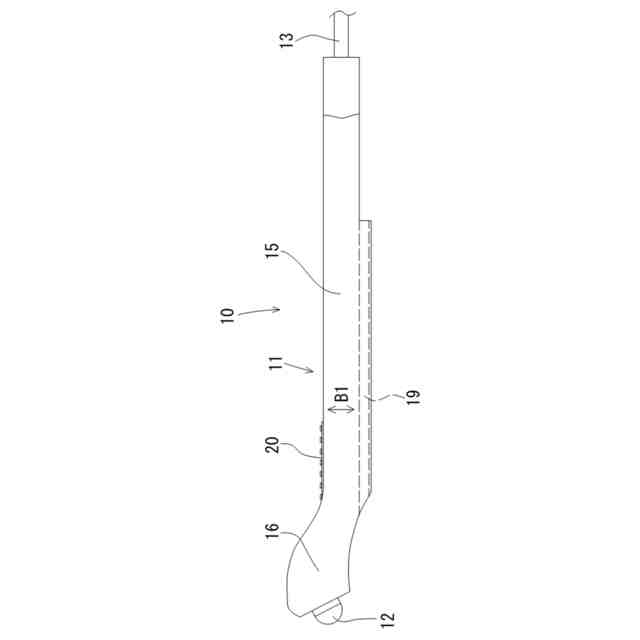

まつ毛エクステンション用器具の構成を示す正面図である。

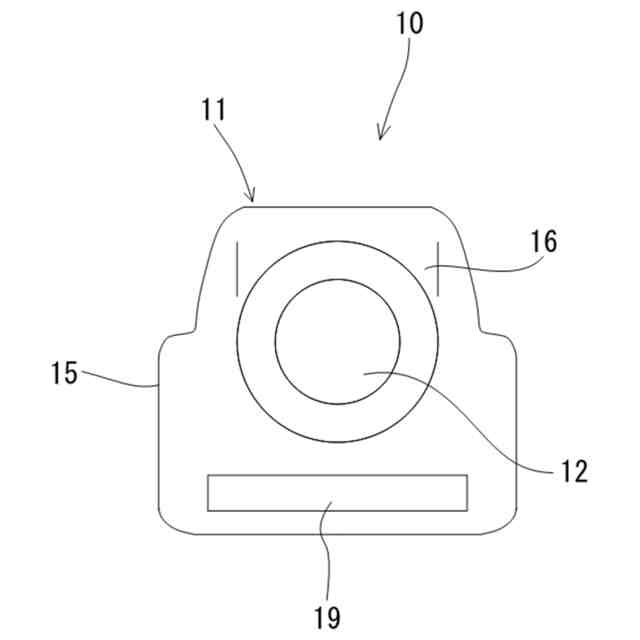

まつ毛エクステンション用器具の構成を示す左側面図である。

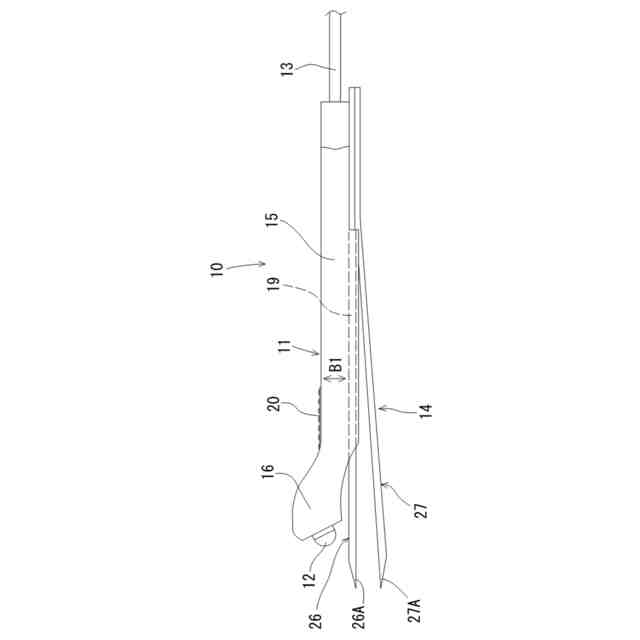

まつ毛エクステンション用器具にツイーザーを取り付けた例を示す正面図である。

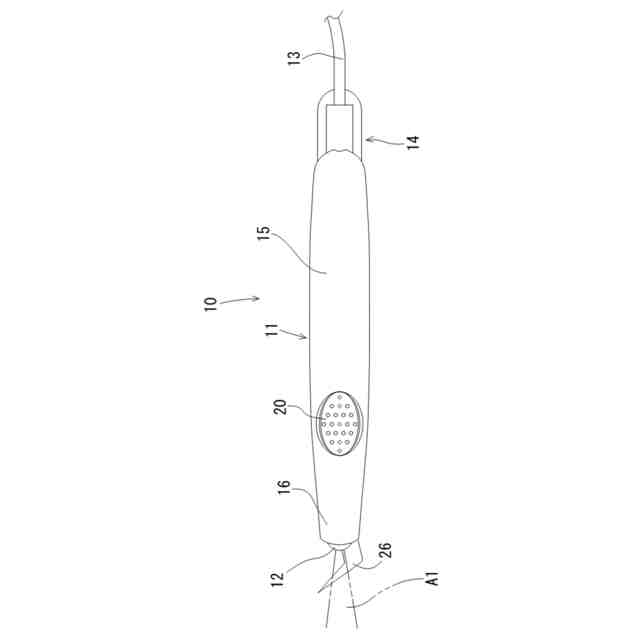

まつ毛エクステンション用器具にツイーザーを取り付けた例を示す平面図である。

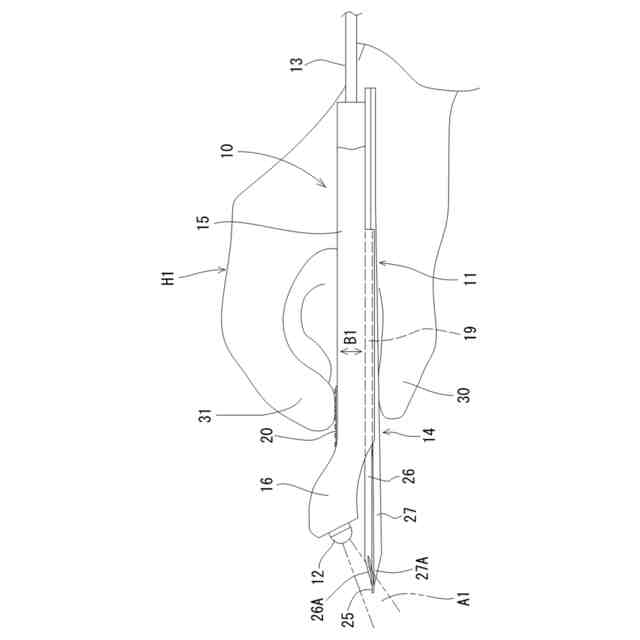

まつ毛エクステンション用器具の使用例を示す正面図である。

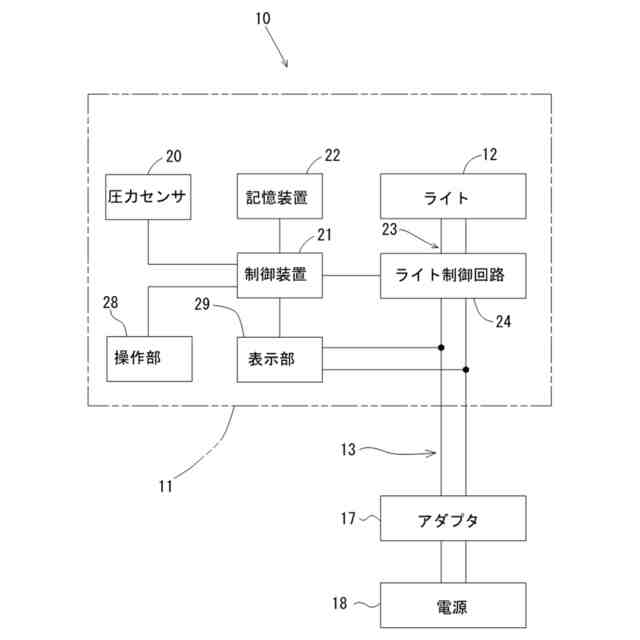

まつ毛エクステンション用器具の制御系統を示すブロック図である。

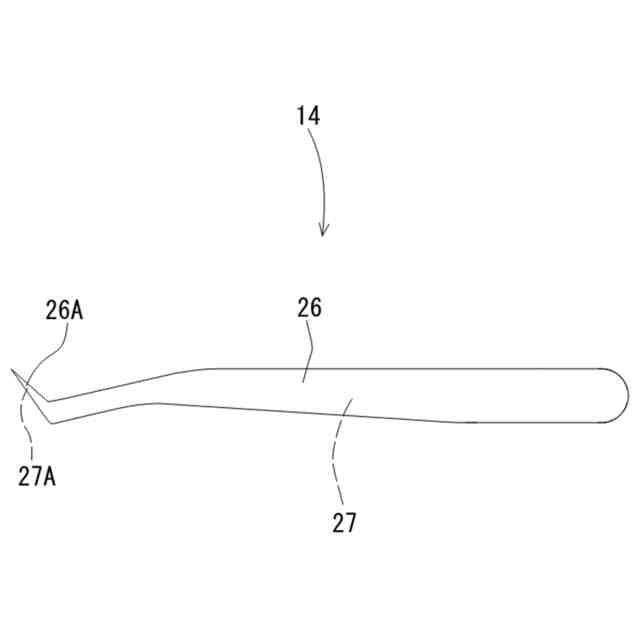

まつ毛エクステンション用器具に取り付けられるツイーザーの例を示す正面図である。

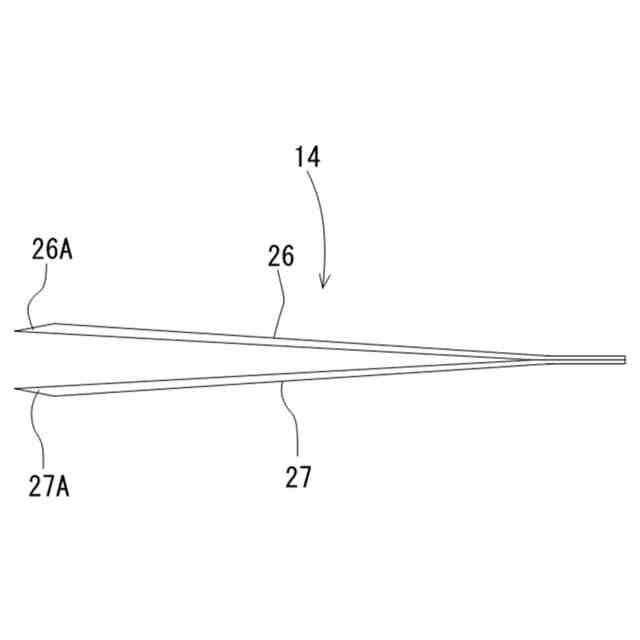

まつ毛エクステンション用器具に取り付けられるツイーザーの例を示す平面図である。
【発明を実施するための形態】
【０００９】
（概要）
本実施形態は、まつ毛エクステンション用器具に含まれるいくつかの具体例を、図面に基づいて説明している。まつ毛エクステンション用器具の実施形態を説明するための図において、同一部には原則として同一の符号を付し、その繰り返しの説明は省略する。まつ毛エクステンション用器具は、主として、まつげエクステンションの施術中において、グルーの硬化に使用することができる。まつ毛エクステンション用器具は、まつ毛エクステンション用デバイスまたは、まつ毛エクステンション用アタッチメントとして定義してもよい。
【００１０】
図１、図２、図３、図４のように、まつ毛エクステンション用器具１０は、器具本体１１、ライト１２、電線１３等を有する。まつ毛エクステンション用器具１０は、ツイーザー１４を取り付け及び取り外しすることができる。器具本体１１は、例えば、合成樹脂製のケースの表面を、柔らかいシリコーンラバーにより覆って構成されている。器具本体１１は、グリップ１５と、グリップ１５に接続されたライト支持部１６と、を有する。グリップ１５は、図５のように、施術者が手Ｈ１で握る部位であり、シャフト形状である。グリップ１５の長手方向で第１端部に、ライト支持部１６が接続されている。グリップ１５の長手方向で第２端部に、電線１３が接続されている。電線１３として、例えば、ＵＳＢ－Ｃケーブルが用いられている。電線１３は、図６に示すアダプタ１７を介して電源１８に接続される。アダプタ１７は、ＡＣ電源をＤＣ電源に変換する機能を有する。
（【００１１】以降は省略されています）
