公開番号2025064494
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174315
出願日2023-10-06
発明の名称数値制御装置および数値制御方法
出願人株式会社アイシン
代理人弁理士法人プロスペック特許事務所
主分類G05B 19/416 20060101AFI20250410BHJP(制御;調整)
要約【課題】早送り時間の短縮を図ることができるNC工作機械の数値制御装置を提供する。
【解決手段】数値制御装置1は、主軸111とテーブル12に固定されたワークとが目標とする相対位置関係となるように主軸111をX-Y軸方向に移動させるとともにテーブル12をZ軸方向に平行な軸線を中心に回転させる早送り制御において、主軸111のX軸方向の移動に要する第一時間t_X、主軸111のY軸方向の移動に要する第二時間t_Y、およびテーブル12の回転に要する第三時間t_θの3つの時間のうちの最長である時間が最短となる位置を、主軸111およびテーブル12の相対移動および回転移動の移動終了位置に設定する処理部31を備える。
【選択図】図1

特許請求の範囲【請求項１】
第一方向に直角な面方向に相対移動可能、かつ、前記第一方向に平行な軸線回りに相対回転移動可能な主軸およびテーブルを備える工作機械を制御する数値制御装置であって、
前記主軸と前記テーブルに固定されるワークの特定箇所とが目標とする相対位置関係となるように前記主軸と前記テーブルとを相対移動させる早送りにおいて、前記主軸と前記特定箇所とが前記目標とする相対位置関係となる前記主軸の位置および前記特定箇所の位置である一致位置のうち、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの１軸の方向について前記主軸が前記一致位置に到達するまでに要する第一時間、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの前記１軸に直交する他の１軸の方向について前記主軸が前記一致位置に到達するまでに要する第二時間、前記主軸と前記テーブルとが相対回転した場合に前記特定箇所が前記一致位置に到達するまでに要する第三時間、の３つの時間のうちの最長である時間が最短となる前記一致位置を、前記早送りにおける前記主軸および前記特定箇所の移動終了位置に設定する処理部を備える、数値制御装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の数値制御装置であって、
前記処理部は、前記第一時間、前記第二時間、および前記第三時間を、前記第一方向視において、「前記テーブルの回転中心と早送り前における前記主軸の位置とを結ぶ線分」と「前記テーブルの回転中心と前記主軸の前記一致位置とを結ぶ線分」とがなす角度を変数とする関数で表した場合の前記３つの時間のうちの最長である時間が最短となる前記角度を探索し、前記探索により検出された前記角度を用いて前記移動終了位置を特定する、数値制御装置。
【請求項３】
第一方向に直角な面方向に相対移動可能、かつ、前記第一方向に平行な軸線回りに相対回転移動可能な主軸およびテーブルを備える工作機械を制御する数値制御装置が実行する数値制御方法であって、
前記主軸と前記テーブルに固定されるワークの特定箇所とが目標とする相対位置関係となるように前記主軸と前記テーブルとを相対移動させる早送りにおいて、前記主軸と前記特定箇所とが前記目標とする相対位置関係となる前記主軸の位置および前記特定箇所の位置である一致位置のうち、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの１軸の方向について前記主軸が前記一致位置に到達するまでに要する第一時間、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの前記１軸に直交する他の１軸の方向について前記主軸が前記一致位置に到達するまでに要する第二時間、前記主軸と前記テーブルとが相対回転した場合に前記特定箇所が前記一致位置に到達するまでに要する第三時間、の３つの時間のうちの最長である時間が最短となる前記一致位置を、前記早送りにおける前記主軸および前記特定箇所の移動終了位置に設定する、数値制御方法。
【請求項４】
請求項３に記載の数値制御方法であって、
前記第一時間、前記第二時間、および前記第三時間を、前記第一方向視において、「前記テーブルの回転中心と早送り前における前記主軸の位置とを結ぶ線分」と「前記テーブルの回転中心と前記主軸の前記一致位置とを結ぶ線分」とがなす角度を変数とする関数で表した場合の前記３つの時間のうちの最長である時間が最短となる前記角度を探索し、前記探索により検出された前記角度を用いて前記移動終了位置を特定する、数値制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、数値制御装置および数値制御方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、工作機械を制御する数値制御装置において、送り機構を制御して主軸（工具）とワークとを相対移動させる構成が公知である（特許文献１参照）。しかしながら、早送りする場合に主軸を１軸ごとに移動させる構成では、主軸を所定の移動終了点（例えば次の加工箇所）に移動させる場合、主軸をある１軸方向に移動させた後、前記１軸に対して直角な他の１軸方向に移動させる必要がある。このような構成では、主軸を所定の移動終了点に移動させるために要する時間（早送り時間）は、主軸の移動終了点までの各軸方向の距離および各軸方向の主軸の最大移動速度により決まる。このため、早送り時間の短縮を図ることが困難である。
【０００３】
早送り時間の短縮を図ることができる数値制御装置として、特許文献２には、テーブルを回転させる数値制御装置が開示されている。具体的には、特許文献２に開示される数値制御装置は、互いに直交する２軸方向（Ｘ－Ｙ軸方向）に移動可能な主軸と、前記２軸方向に直角な方向（Ｚ軸方向）を中心に回転可能なテーブルとを備える。そして、特許文献２に開示される数値制御装置は、主軸が前記２軸方向のそれぞれの方向に最大移動速度で移動する場合の合成移動軌跡（すなわち、最大合成速度で移動する場合の移動軌跡）を計算し、移動終了点が合成移動軌跡上に位置するようにテーブルを回転させるように構成される。
【０００４】
しかしながら、主軸の移動終了点を主軸が最大合成速度で移動する場合の移動軌跡上に移動させるためのテーブルの回転角度は、移動開始前における主軸と回転開始前におけるテーブルとの位置関係に応じて異なる。そして、この回転角度が大きいと、テーブルの回転に要する時間が長くなるから、早送り時間の短縮を図ることができない場合が生じる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－７９２８６号公報
特開２０１８－１８２９４号公報
【発明の概要】
【０００６】
（発明が解決しようとする課題）
上記実情に鑑み、本発明の目的の１つは、早送り時間の短縮を図ることができる数値制御装置および数値制御方法を提供することである。
【０００７】
（課題を解決するための手段）
前記目的を達成するため、本発明に係る数値制御装置は、
第一方向に直角な面方向に相対移動可能、かつ、前記第一方向に平行な軸線回りに相対回転移動可能な主軸およびテーブルを備える工作機械を制御する数値制御装置であって、
前記主軸と前記テーブルに固定されるワークの特定箇所とが目標とする相対位置関係となるように前記主軸と前記テーブルとを相対移動させる早送りにおいて、前記主軸と前記特定箇所とが前記目標とする相対位置関係となる前記主軸の位置および前記特定箇所の位置である一致位置のうち、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの１軸の方向について前記主軸が前記一致位置に到達するまでに要する第一時間、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの前記１軸に直交する他の１軸の方向について前記主軸が前記一致位置に到達するまでに要する第二時間、前記主軸と前記テーブルとが相対回転した場合に前記特定箇所が前記一致位置に到達するまでに要する第三時間、の３つの時間のうちの最長である時間が最短となる前記一致位置を、前記早送りにおける前記主軸および前記特定箇所の移動終了位置に設定する処理部を備える。
【０００８】
また、本発明に係る数値制御方法は、
第一方向に直角な面方向に相対移動可能、かつ、前記第一方向に平行な軸線回りに相対回転移動可能な主軸およびテーブルを備える工作機械を制御する数値制御装置が実行する数値制御方法であって、
前記主軸と前記テーブルに固定されるワークの特定箇所とが目標とする相対位置関係となるように前記主軸と前記テーブルとを相対移動させる早送りにおいて、前記主軸と前記特定箇所とが前記目標とする相対位置関係となる前記主軸の位置および前記特定箇所の位置である一致位置のうち、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの１軸の方向について前記主軸が前記一致位置に到達するまでに要する第一時間、前記主軸と前記テーブルとが前記面方向に相対移動した場合に前記面方向のうちの前記１軸に直交する他の１軸の方向について前記主軸が前記一致位置に到達するまでに要する第二時間、前記主軸と前記テーブルとが相対回転した場合に前記特定箇所が前記一致位置に到達するまでに要する第三時間、の３つの時間のうちの最長である時間が最短となる前記一致位置を、前記早送りにおける前記主軸および前記特定箇所の移動終了位置に設定する。
【０００９】
本発明に係る数値制御装置および数値制御方法においては、「主軸の位置とテーブルに固定されるワークの特定箇所の位置とが第一方向視において一致する位置」のうち、第一時間、第二時間、および第三時間の３つの時間のうちの最長の時間が最短となる位置を移動終了位置に設定する。したがって、このような構成によれば、主軸およびテーブルが移動終了位置に到達するまでに要する時間を短くできる。すわわち、第一時間、第二時間、および第三時間の３つの時間のうちの最長の時間が、主軸およびテーブルが「主軸の位置とテーブルに固定されるワークの特定箇所の位置とが第一方向視において一致する位置」に移動するために要する時間である。このような位置は、特定の１カ所に限定されず、複数存在しうる。そして、前記の３つの時間は、「主軸の位置とテーブルに固定されるワークの特定箇所の位置とが第一方向視において一致する位置」の具体的な位置に応じて異なる。そこで、移動終了位置を上記のように設定することにより、主軸およびテーブルが移動終了位置に到達するまでに要する時間を短くできる。
【図面の簡単な説明】
【００１０】
図１は、本実施形態に係る数値制御装置、および数値制御装置が適用されるＮＣ工作機械の構成を示す模式図である。

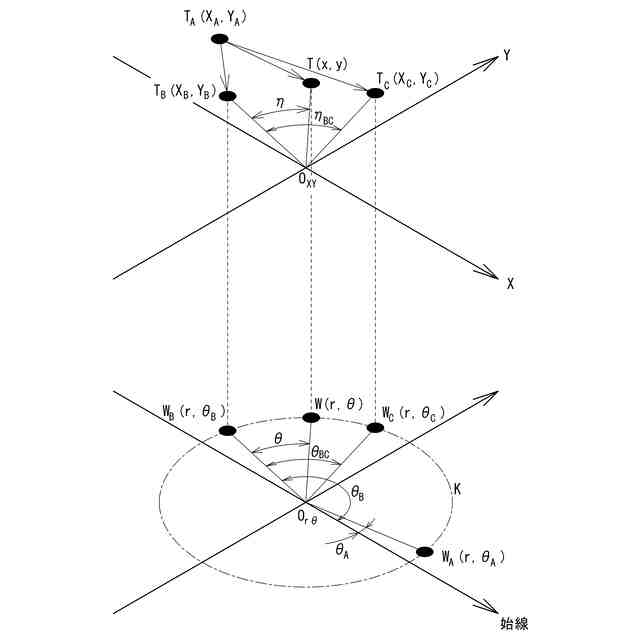

図２は、本実施形態に係る数値制御方法を説明する図である。
図３Ａは、早送り前後の主軸および加工箇所の位置の例を示す表である。
図３Ｂは、第一時間、第二時間、および第三時間の例を示すグラフである。
図４は、数値制御装置の具体的な動作を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
