公開番号2025062557
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2024021177
出願日2024-02-15
発明の名称モータユニットおよび作業機
出願人株式会社マキタ
代理人弁理士法人快友国際特許事務所
主分類H02K 11/00 20160101AFI20250407BHJP(電力の発電,変換,配電)
要約【課題】モータユニットに汎用性の高い小型バッテリを使用することができる技術を提供する。
【解決手段】モータユニットは、第1壁を有する収容部と、第1壁に配置される第1バッテリ取付部と、第1壁に配置される第2バッテリ取付部と、を備える、本体ハウジングと、収容部の内部に配置されており、作業ユニットを動作させるモータと、を備えている。第1バッテリ取付部には、モータに電力を供給する第1バッテリが第1壁に沿ってスライド可能に取り付けられる。第2バッテリ取付部には、モータに電力を供給する第2バッテリが第1壁に沿ってスライド可能に取り付けられる。第1バッテリは、第1側面を備えている。第2バッテリは、第1バッテリが第1バッテリ取付部に取り付けられており、かつ、第2バッテリが第2バッテリ取付部に取り付けられているときに、第1側面に対向しており、第1側面と平行に配置される第2側面を備えている。

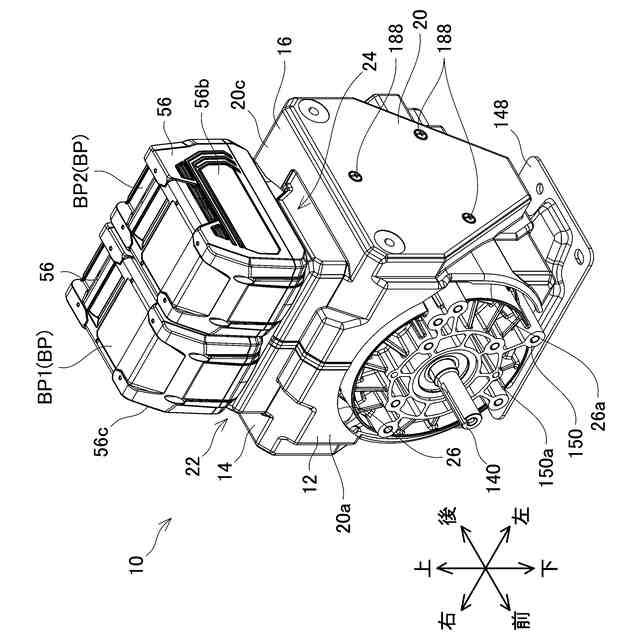

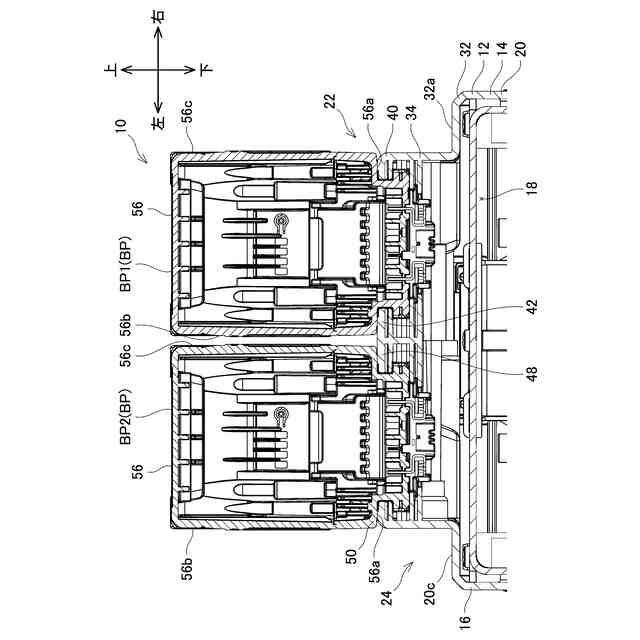

【選択図】図4
特許請求の範囲【請求項１】

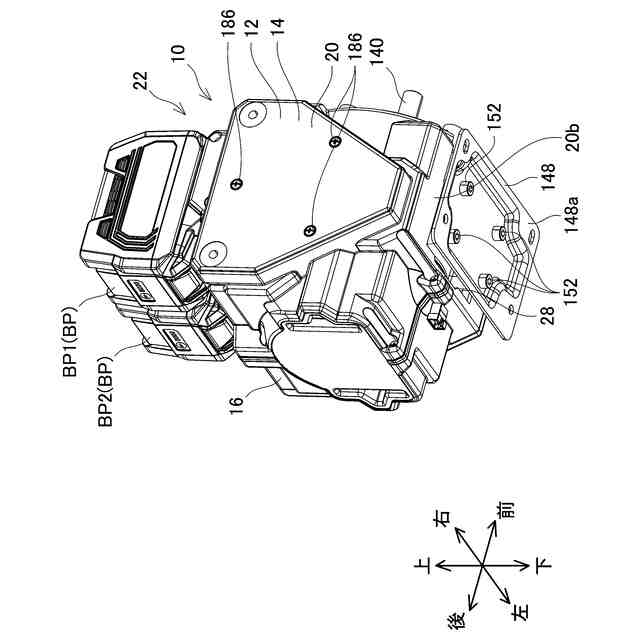

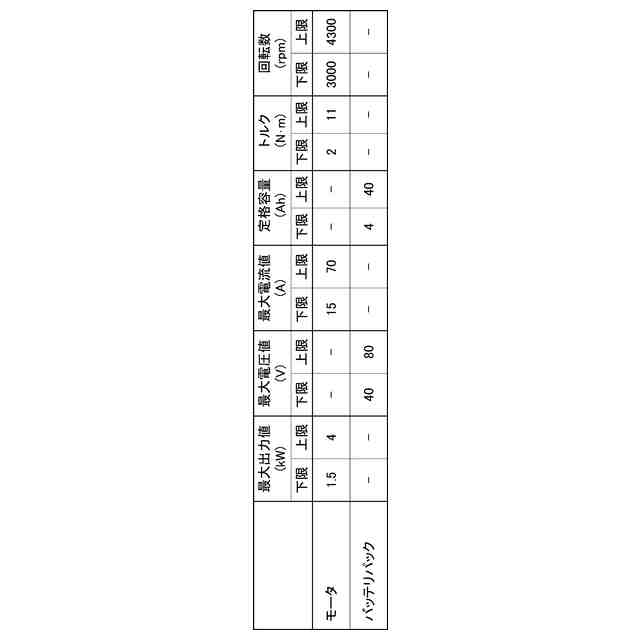

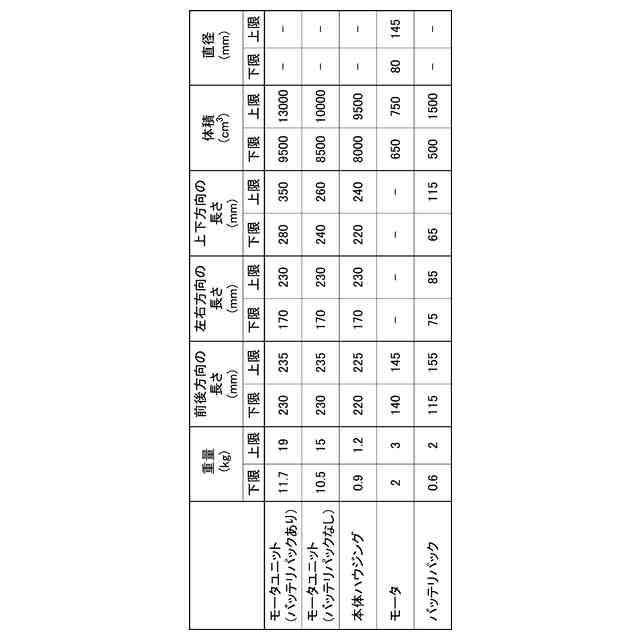

複数種類の作業ユニットのそれぞれに着脱可能に取り付けられ、前記作業ユニットを動作させるモータユニットであって、

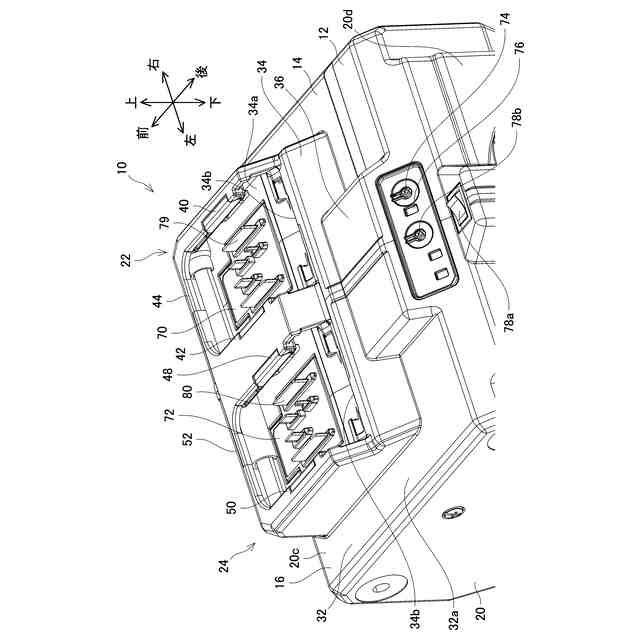

第１壁を有する収容部と、前記第１壁に配置される第１バッテリ取付部と、前記第１壁に配置される第２バッテリ取付部と、を備える、本体ハウジングと、
前記収容部の内部に配置されており、前記作業ユニットを動作させるモータと、を備えており、
前記第１バッテリ取付部には、前記モータに電力を供給する第１バッテリが前記第１壁に沿ってスライド可能に取り付けられ、
前記第２バッテリ取付部には、前記モータに電力を供給する第２バッテリが前記第１壁に沿ってスライド可能に取り付けられ、
前記収容部は、前記第１バッテリ取付部に取り付けられる前記第１バッテリと前記第２バッテリ取付部に取り付けられる前記第２バッテリとの間に配置されておらず、
前記第１バッテリは、第１側面を備えており、
前記第２バッテリは、前記第１バッテリが前記第１バッテリ取付部に取り付けられており、かつ、前記第２バッテリが前記第２バッテリ取付部に取り付けられているときに、前記第１側面に対向しており、前記第１側面と平行に配置される第２側面を備えている、モータユニット。
続きを表示（約 1,100 文字）【請求項２】
前記モータユニットは、前記第１バッテリが前記第１バッテリ取付部に取り付けられており、かつ、前記第２バッテリが前記第２バッテリ取付部に取り付けられているときに、前記第１バッテリの前記第１側面と前記第２バッテリの前記第２側面との間に配置される壁部を備えていない、請求項１に記載のモータユニット。
【請求項３】
前記モータユニットを載置面に載置するとき、前記第１壁は、前記モータの上側に配置されている、請求項１または２に記載のモータユニット。
【請求項４】
前記第１壁は、前記第１バッテリ取付部と前記第２バッテリ取付部が配置される第１面を備えている、請求項１から３のいずれか一項に記載のモータユニット。
【請求項５】
前記モータと前記本体ハウジングとの間に配置されており、弾性変形可能な防振部材をさらに備えている、請求項１から４のいずれか一項に記載のモータユニット。
【請求項６】
前記モータを収容するモータハウジングと、
前記モータハウジングに固定されるプレート部材と、をさらに備えており、
前記防振部材は、前記プレート部材と前記本体ハウジングに固定されている、請求項５に記載のモータユニット。
【請求項７】
前記収容部の内部に配置されており、前記モータを制御する制御ユニットと、
前記制御ユニットを支持しており、前記防振部材を介して前記プレート部材に固定されている支持ユニットと、をさらに備えている、請求項６に記載のモータユニット。
【請求項８】
前記第１バッテリと前記第２バッテリのそれぞれは、ユーザに操作されるフックを備えており、
前記本体ハウジングは、前記フックに係合する被係合部を備えている、請求項１から７のいずれか一項に記載のモータユニット。
【請求項９】
前記モータユニットを前記第１壁に直交する方向に見るとき、前記第１バッテリ取付部は、前記第２バッテリ取付部と重なり合わない、請求項１から８のいずれか一項に記載のモータユニット。
【請求項１０】
前記第１バッテリ取付部には、前記第１バッテリが前記第１壁に沿う第１方向にスライド可能に取り付けられ、
前記第２バッテリ取付部には、前記第２バッテリが前記第１方向にスライド可能に取り付けられ、
前記モータは、前記第１方向に延びており、前記作業ユニットに固定されるモータシャフトを備えている、請求項１から９のいずれか一項に記載のモータユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、モータユニットおよび作業機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、モータユニットが開示されている。モータユニットは、複数種類の作業ユニットのそれぞれに着脱可能に取り付けられ、作業ユニットを動作させる。モータユニットは、第１壁を有する収容部および第１壁に配置されるバッテリ取付部と、収容部の内部に配置されており、作業ユニットを動作させるモータと、を備えている。バッテリ取付部には、モータに電力を供給するバッテリが第１壁に沿ってスライド可能に取り付けられる。
【０００３】
また、特許文献２には、モータユニットが開示されている。モータユニットは、第１作業ユニットと第２作業ユニットのそれぞれに着脱可能に取り付けられ、第１作業ユニットと第２作業ユニットを動作させる。モータユニットは、モータシャフトを備えるモータと、モータを支持するモータハウジングと、バッテリパックが着脱可能に取り付けられるバッテリ取付部を備え、モータハウジングを収容する本体ハウジングと、モータハウジングに取り付けられており、モータシャフトを回転可能に支持する第１ベアリングと第２ベアリングと、モータシャフトに固定されている第１ファンと、モータを動作させる制御ユニットと、を備えている。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０２１／０１４３７１０号明細書
国際公開第２０２０／０４９６１７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の特許文献１のモータユニットでは、専用の大型バッテリが使用される。汎用性の高い小型バッテリを使用することが望まれている。
【０００６】
上記の特許文献２のモータユニットでは、第１ファンが第１ベアリングと第２ベアリングとの間に配置されている。このため、第１ベアリングと第２ベアリングとの間の距離を長く設計する必要がある。これにより、モータユニットが大型化する。
【０００７】
また、上記の特許文献２のモータユニットでは、第１ファンがモータハウジングの収容空間に配置されている。これにより、モータハウジングが大型化するため、モータユニットが大型化する。
【０００８】
また、モータユニットでは、制御ユニットと、バッテリ取付部が配置される本体ハウジングの壁との間に空間が形成されていることがある。制御ユニットと、バッテリ取付部が配置される本体ハウジングの壁との間に空間を有効に利用することが望まれている。
【０００９】
また、上記の特許文献２のモータユニットでは、磁石を小さくすることにより、モータユニットを小型化することが望まれている。
【００１０】
本明細書では、モータユニットに汎用性の高い小型バッテリを使用することができる技術と、モータユニットが大型化することを抑制することができる技術と、制御ユニットと本体ハウジングの壁との間の空間を有効に利用することができる技術の少なくとも１つを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
