公開番号2025054904
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164123
出願日2023-09-27
発明の名称マルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法
出願人愛知製鋼株式会社
代理人弁理士法人あいち国際特許事務所
主分類C22C 38/00 20060101AFI20250401BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】高圧水素環境下における強度低下がほとんど無く、低温靭性に優れ、耐食性にも優れ、省資源を実現できる高圧水素部品の強度を改善できる製造方法の提供。

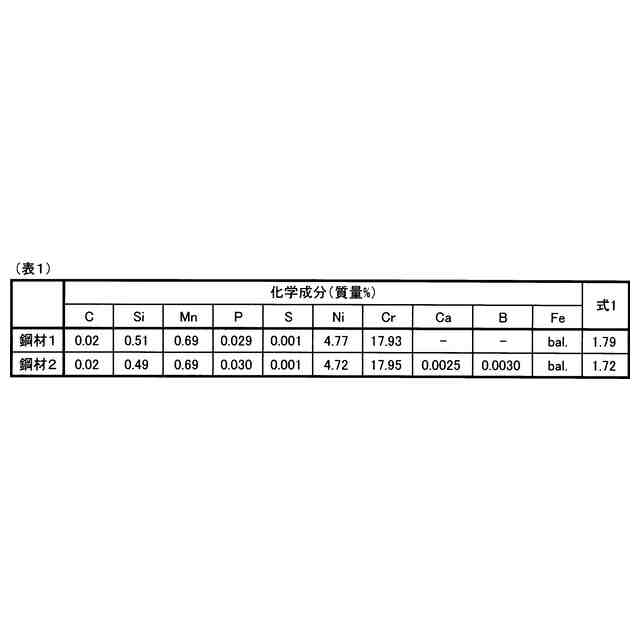

【解決手段】質量%で、C:0.01～0.05%、Si:0.70%以下、Mn:1.10%以下、P:0.040%以下、S:0.030%以下、Ni:4.00～5.70%、Cr:17.00～20.50%、を含み、任意元素として、Ca:0.0005～0.0030%、任意元素として、B:0.0005～0.0050%、を含み、式1:3.0>Ni-0.8Cr+11.36>0、を満足し、残部がFe及び不可避的不純物からなるマルテンサイト系ステンレス鋼からなる高圧水素部品を製造する方法である。部品を860℃～1020℃の温度に保持した後に急冷する焼入れ熱処理を施した後、部品を540℃～650℃の温度に保持した後に空冷する焼戻し熱処理を施す。
【選択図】なし
特許請求の範囲【請求項１】
質量％で、
Ｃ：０．０１～０．０５％、
Ｓｉ：０．７０％以下、
Ｍｎ：１．１０％以下、
Ｐ：０．０４０％以下、
Ｓ：０．０３０％以下、
Ｎｉ：４．００～５．７０％、
Ｃｒ：１７．００～２０．５０％、を含み、
任意元素として、Ｃａ：０．０００５～０．００３０％、
任意元素として、Ｂ：０．０００５～０．００５０％、を含み、
下記式１を満足し、
式１:３．０＞Ｎｉ－０．８Ｃｒ＋１１．３６＞０、
（ただし、式１中の元素記号は、それぞれの元素の含有率（％）の値を意味する。）
残部がＦｅ及び不可避的不純物からなる化学成分組成を有するマルテンサイト系ステンレス鋼からなる高圧水素部品を製造する方法であって、

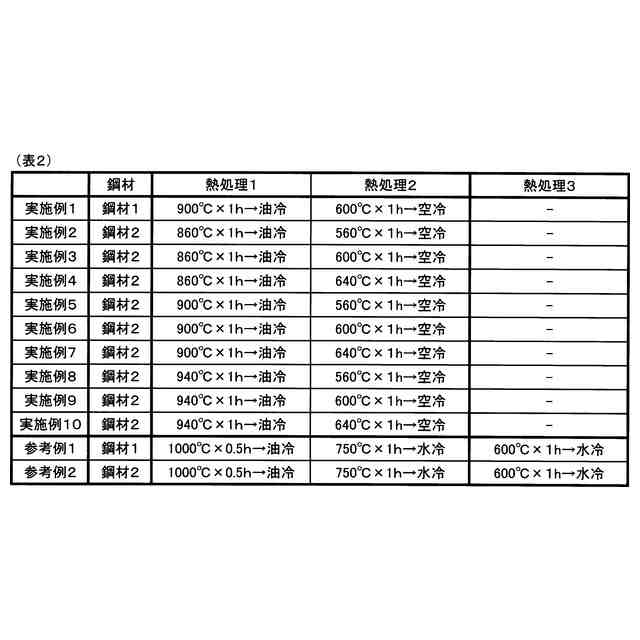

前記化学成分組成を有する鋼材からなる部品を８６０℃～１０２０℃の温度に保持した後に急冷する焼入れ熱処理を施し、
その後、前記部品を５４０℃～６５０℃の温度に保持した後に空冷する焼戻し熱処理を施す、マルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法。
続きを表示（約 660 文字）【請求項２】

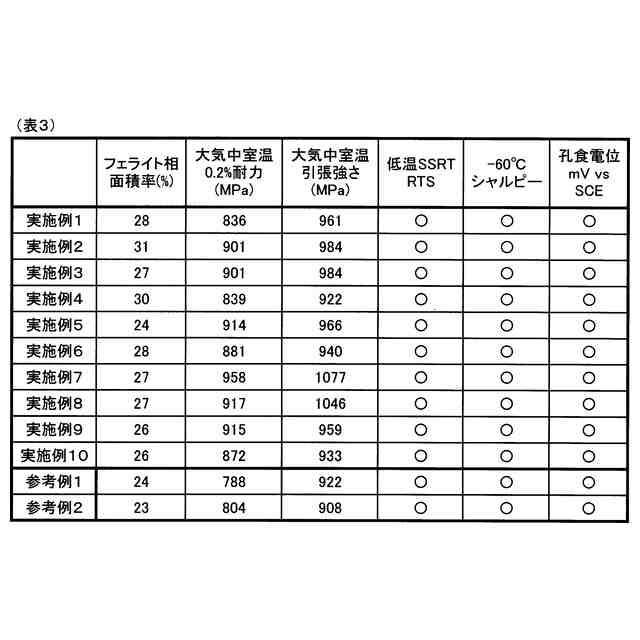

前記高圧水素部品は、温度－６０℃の低温条件下におけるＪＩＳＺ２２４２（２０１８年、金属材料のシャルピー衝撃試験方法）記載の厚さ１０ｍｍでＶノッチ深さ２ｍｍのＶノッチシャルピー試験により得られる吸収エネルギーが１００Ｊ以上であり、
平行部直径φ６ｍｍ平行部長さ３０ｍｍの引張試験片を０．００１５ｍｍ／秒のストローク速度で引っ張る引張試験において、温度－４５℃、圧力９０ＭＰａの低温高圧水素環境下における引張強さＡ１及び０．２％耐力Ａ２と、温度－４５℃、圧力０．１ＭＰａの低温窒素環境下における引張強さＢ１及び０．２％耐力Ｂ２との比較において、Ａ１／Ｂ１及びＡ２／Ｂ２のいずれもが０．９５以上であり、
孔食電位が１８５ｍＶ（ｖｓＳＣＥ）以上である、請求項１に記載のマルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法。
【請求項３】
前記高圧水素部品は、室温大気中において、引張強さが９００ＭＰａ以上、０．２％耐力が８００ＭＰａ以上である、請求項１又は２に記載のマルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法。
【請求項４】
前記高圧水素部品は、実質的にマルテンサイトとフェライトとからなる金属組織を有し、かつ、前記マルテンサイトには、焼戻しマルテンサイトとフレッシュマルテンサイトが混在しており前記フェライトの面積率は、５％～４０％の範囲にある、請求項１又は２に記載のマルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マルテンサイト系ステンレス鋼からなる高圧水素部品の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
燃料電池自動車や水素ステーションにおける、高圧水素ガスに接触する部品（以下、適宜、「高圧水素部品」という。）には、ＳＵＳ３１６、ＳＵＳ３１６Ｌ、ＳＵＳ３０５等のオーステナイト組織を主とするステンレス鋼材（オーステナイト系ステンレス鋼）が一般的に用いられている。これらの鋼材は、高圧水素環境における強度低下が無いもしくは僅かであるため、機器を設計し易いという特長を有する。また、耐食性にも優れていることから、これらの鋼材を用いた部品には塗装を施す必要がなく、部品使用時における定期点検も容易である。
【０００３】
しかし、これらのオーステナイト系ステンレス鋼は、多量のＮｉを含有し、高コストであるだけでなく、固溶化熱処理状態での０．２％耐力が低く、配管接手やバルブ等の高圧水素部品が厚肉となり大型で重くなる問題がある。この問題を解決するため固溶化熱処理後に冷間加工を施して用いる場合がある。しかし、狙いの強度を確保するには、狙いの強度値に応じた歪を付与する必要があるが、部品内部の冷間加工後の歪分布は複雑なため、冷間加工により歪値を自由に調整し、狙いの強度を確保することは容易ではない。
【０００４】
一方、ＳＵＳ４２０Ｊ２、ＳＵＳ４１０等の汎用マルテンサイト系ステンレス鋼は、多量のＮｉを含有することはないため、オーステナイト系ステンレス鋼に比べ安価であり、熱処理条件の最適化による焼もどし硬さの調整が可能で、強度については調整が容易であるという利点を有する。しかし、汎用マルテンサイト系ステンレス鋼は、オーステナイト系ステンレス鋼に比べ耐食性が劣り、高圧水素部品でも比較的優れた耐食性が必要となる部位では、鋼材表面を露出した状態で使用することが困難である。加えて、汎用マルテンサイト系ステンレス鋼は、低温における靭性が低いことから、水素充填の際等、低温に晒される高圧水素部品への適用は難しいという問題があった。
【０００５】
なお、特許文献１には、Ｎｉ及びＭｏの添加量が比較的少ないマルテンサイト系の低合金鋼を高圧水素部品に用いる提案がなされている。しかし、ここに提案された低合金鋼は、耐食性、その他の点において未だ改善すべき点が見られ、必ずしも高圧水素部品用として最適とは言えない状況にある。
【０００６】
ここで、前記課題を解決するため、従来の汎用マルテンサイト系ステンレス鋼に比べ耐食性、靭性を共に改善できる新規の高圧水素用マルテンサイト系ステンレス鋼が開発され、特許出願が行われている（PCT/JP2023/009928）。
【０００７】
この先行特許出願の高圧水素部品用マルテンサイト系ステンレス鋼は、Ｎｉを５％程度含有するものの、従来のオーステナイト系ステンレス鋼に比べＮｉ含有率は低く、コスト低減が可能であるとともに、オーステナイト系ステンレス鋼とは異なり熱処理により強度調整が可能なことや、高圧水素環境での特性、耐食性、低温靭性が、高圧水素部品としての使用上問題ないレベルを確保できるという優れた特徴を有するものである。
【０００８】
そして、従来の高圧水素用オーステナイト系ステンレス鋼において、強度向上のための冷間加工を行わないと達成できない強度レベルである７００ＭＰａ以上の引張強さと５００ＭＰａ以上の０．２％耐力を、熱処理により達成可能としており、かなり高い強度が得られることを特徴とするものである。
【０００９】
しかし、例えば燃料電池を用いる自動車等の製品は非常に高価であるため、使用する材料に対しても、軽量化等によるコスト低減への要求は非常に強い。そして、高圧水素部品の中でも特に高い耐力が要求されるガス流路のシール部、バルブの弁体等の部位に使用する高圧水素部品については、軽量化達成のため、前記出願で提案されている鋼よりも、さらに耐力を高められる技術の開発が強く要望されていた。
【００１０】
従来、このような高い強度を要求される部位に使用する高圧水素部品には、ＳＵＨ６６０が使用されていた。この鋼は、析出硬化熱処理により高い強度を容易に得ることができる。しかしながら、この鋼は、Ｎｉを２４～２７％と、非常に多く添加する必要があることに加え、１～１．５％のＭｏと１．９％程度のＴｉを含有し、省資源性に課題がある。加えて、より高い強度を得るための析出硬化処理のため、複雑な複数回の熱処理を施す必要があり、非常に高価になってしまうという問題がある。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
