公開番号2025051128
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023160062
出願日2023-09-25
発明の名称撮影装置、仲介装置、情報処理装置、送信方法、送受信方法、受信方法、プログラム、および情報処理システム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類H04N 23/60 20230101AFI20250328BHJP(電気通信技術)
要約【課題】撮影装置から送信先装置へ情報を送信する際、送信経路に応じて最適なデータ収集、データ処理を実行すること。
【解決手段】撮影装置10は、サーバ50に対して、通信端末90を経由する第1の送信経路、または通信端末90を経由しない第2の送信経路で、撮影装置10で撮影した画像、および画像以外の他の情報の少なくとも一方を送信する送受信部11を備え、送受信部11は、第1の送信経路または第2の送信経路それぞれに応じて決定された他の情報を、第1の送信経路または第2の送信経路でサーバ50へ送信する。
【選択図】図28
特許請求の範囲【請求項１】
送信先装置と接続可能な撮影装置であって、
前記送信先装置に対して、仲介装置を経由する第１の送信経路、または前記仲介装置を経由しない第２の送信経路で、前記撮影装置で撮影した画像、および前記画像以外の他の情報の少なくとも一方を送信する送信手段を備え、
前記送信手段は、前記第１の送信経路または前記第２の送信経路それぞれに応じて決定された前記他の情報を、前記第１の送信経路または前記第２の送信経路で前記送信先装置へ送信する撮影装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１の送信経路または前記第２の送信経路それぞれに応じて前記他の情報を決定する決定手段を備えた請求項１記載の撮影装置。
【請求項３】
前記他の情報は、前記仲介装置において前記撮影装置からの前記他の情報の受信と、前記送信先装置への前記他の情報の送信とを処理するアプリケーションに応じて決定される請求項１記載の撮影装置。
【請求項４】
前記画像に対して画像処理を実行する画像処理手段を備え、
前記送信手段は、前記送信先装置に対して前記第１の送信経路または前記第２の送信経路で、前記画像、または前記画像処理が実行された処理画像と対応付けて前記他の情報を送信し、
前記他の情報は、前記画像処理が実行されたか否か、または前記処理画像の種類を示す画像識別情報を含む請求項１または２記載の撮影装置。
【請求項５】
前記画像処理手段は、前記撮影装置で実行される第１の画像処理と前記仲介装置または前記送信先装置で実行される第２の画像処理が設定された情報である画像処理設定情報に基づき、前記撮影画像に対して前記第１の画像処理を実行する請求項４記載の撮影装置。
【請求項６】
前記他の情報は、前記撮影装置の機器情報を含む請求項１記載の撮影装置。
【請求項７】
送信先装置に対して仲介装置を経由する第１の送信経路、または前記仲介装置を経由しない第２の送信経路で、前記撮影装置で撮影した画像、および前記画像以外の他の情報の少なくとも一方を送信する撮影装置から、前記画像および前記他の情報を受信する受信手段を備え、
前記他の情報は、前記第１の送信経路または前記第２の送信経路それぞれに応じて決定された情報であり、
前記画像と、前記他の情報、および前記他の情報とは異なる第２の他の情報の少なくとも一方を前記送信先装置へ送信する送信手段をさらに備えた仲介装置。
【請求項８】
前記受信手段が受信した前記画像に対して画像処理を実行する画像処理手段を備え、
前記送信手段は、前記画像に代えて、前記画像に対して前記画像処理が実行された処理画像を前記送信先装置へ送信する請求項７記載の仲介装置。
【請求項９】
前記他の情報は、前記受信手段が受信した前記画像が、前記撮影装置で画像処理を実行された処理画像であるか否か、または前記処理画像の種類を示す画像識別情報を含み、
前記受信手段は、前記画像と対応付けて前記画像識別情報を受信し、
前記画像処理手段は、前記画像識別情報に基づき前記画像処理を実行する請求項８記載の仲介装置。
【請求項１０】
前記送信手段は、前記受信手段が受信した前記画像、または前記画像に対して前記画像処理が実行された処理画像と対応付けて前記第２の他の情報を前記送信先装置へ送信し、
前記第２の他の情報は、前記送信先装置へ送信する画像が、前記受信手段が受信した前記画像および前記処理画像の何れであるか、または前記処理画像の種類を示す第２の画像識別情報を含む請求項８または９記載の仲介装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示内容は、撮影装置、仲介装置、情報処理装置、送信方法、送受信方法、受信方法、プログラム、および情報処理システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
カメラ等のエッジデバイスにおいては、デバイスの情報、デバイスに保存しているデータ（ファイル、画像等）を、間接的（スマートフォン、ＰＣ等の仲介装置を経由）にクラウドサーバにアップロードするだけでなく、直接的（仲介装置を経由しない）にクラウドサーバにアップロードできる、複数のアップロードの経路を使い分けることが可能なエッジデバイスが存在する。
【０００３】
特許文献１には、エッジデバイスとクラウドサーバ等の計算機とが連携して、エッジデバイス内のコントローラの内部状態に対処する技術を提供し、該連携のためのデータ通信の汎用化、及びデータ通信量削減を実現する分散システムが記載されている。
【０００４】
しかし、特許文献１では、複数の経路やネットワークを用いてデータを収集することは可能であるが、複数の経路に応じて最適なデータ収集、データ処理を行うことが考慮されていない。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２‐０８１９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、撮影装置から送信先装置へ情報を送信する際、送信経路に応じて最適なデータ収集、データ処理を実行することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の請求項１に係る撮影装置は、送信先装置と接続可能であり、送信先装置に対して、仲介装置を経由する第１の送信経路、または仲介装置を経由しない第２の送信経路で、撮影装置で撮影した画像、および画像以外の他の情報の少なくとも一方を送信する送信手段を備え、送信手段は、第１の送信経路または第２の送信経路それぞれに応じて決定された他の情報を、第１の送信経路または第２の送信経路で送信先装置へ送信する。
【発明の効果】
【０００８】
本発明によれば、撮影装置から送信先装置へ情報を送信する際、送信経路に応じて最適なデータ収集、データ処理を実行することができる。
【図面の簡単な説明】
【０００９】
本発明の実施形態に係る画像処理システムの全体構成の一例を示す図である。

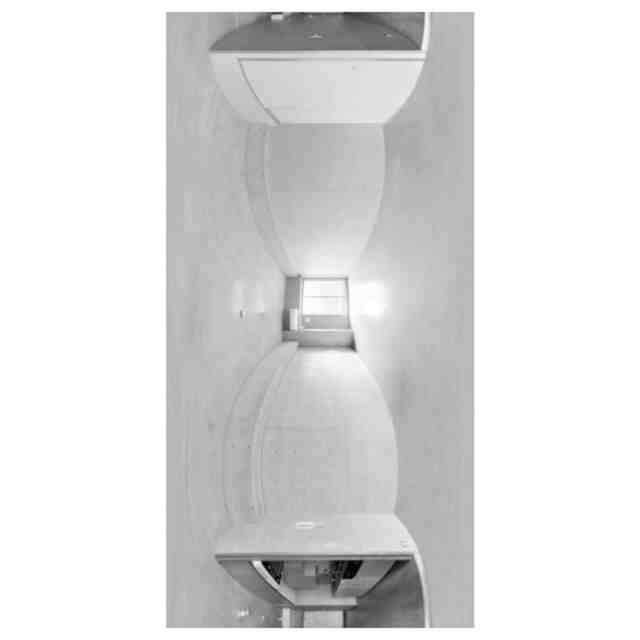

撮影装置によって撮影された全天球画像の一例を示す図である。

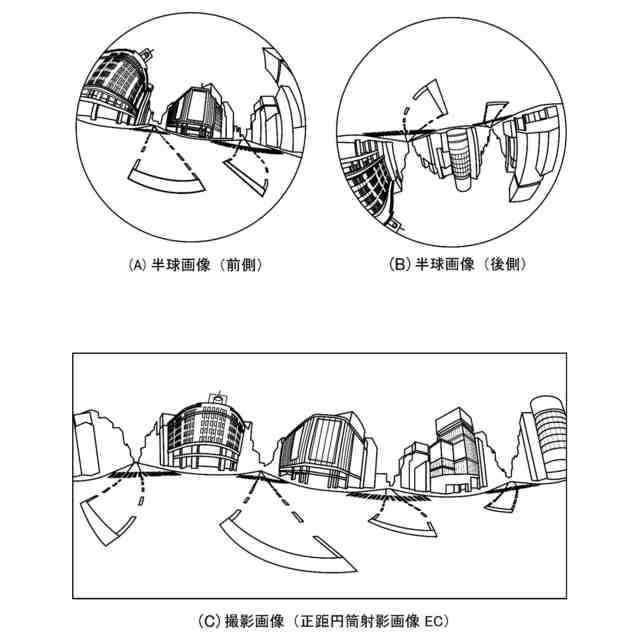

（Ａ）は撮影装置で撮影された半球画像（前）、（Ｂ）は撮影装置で撮影された半球画像（後）、（Ｃ）は正距円筒図法により表された画像を示した図である。
（Ａ）正距円筒射影画像で球を被う状態を示した概念図、（Ｂ）全天球画像を示した図である。
全天球画像を三次元の立体球とした場合の仮想カメラおよび所定領域の位置を示した図である。
所定領域情報と所定領域Ｔの画像との関係を示した図である。
撮影装置による撮影時の状態の一例を示す図である。
全天球画像の一例を説明するための図である。
全天球画像から変換された平面画像の一例を説明するための図である。
（Ａ）（Ｂ）画像処理システムに適用可能な撮影装置の一例について説明するための概略図である。
本実施形態に係る撮影装置のハードウエア構成の一例を示す図である。
本実施形態に係るサーバおよび通信端末のハードウエア構成の一例を示す図である。
本実施形態に係る画像処理システムの機能構成の一例を示す図である。
本実施形態に係る通信端末の機能構成の他の例を示す図である。
本実施形態に係るアカウント管理テーブルの一例を示す概念図である。
本実施形態に係る設定情報管理テーブルの一例を示す概念図である。
本実施形態に係る機器情報管理テーブルの一例を示す概念図である。
本実施形態に係るサーバ直接送信の登録処理の一例を示すシーケンス図である。
本実施形態に係る画像のサーバ直接送信の一例を示すシーケンス図である。
本実施形態に係る機器情報のサーバ直接送信の一例を示すシーケンス図である。
本実施形態に係る送受信仲介の登録処理の一例を示すシーケンス図である。
本実施形態に係る画像の送受信仲介処理の一例を示すシーケンス図である。
本実施形態に係る機器情報の送受信仲介処理の一例を示すシーケンス図である。
本実施形態に係る他の送受信仲介の登録処理の一例を示すシーケンス図である。
本実施形態に係る画像の他の送受信仲介処理の一例を示すシーケンス図である。
本実施形態に係る機器情報の他の送受信仲介処理の一例を示すシーケンス図である。
本実施形態に係る機器情報の表示処理の一例を示すシーケンス図である。
本実施形態に係る撮影装置における画像の送信処理の一例を示すフローチャートである。
本実施形態に係る通信端末における画像の送受信処理およびサーバにおける画像の受信処理の一例を示すフローチャートである。
本実施形態に係る撮影装置における機器情報の送信処理の一例を示すフローチャートである。
本実施形態に係る機器情報の表示画面の一例を示す図である。
本実施形態に係る機器情報の表示画面の一例を示す図である。
本実施形態に係る機器情報の表示画面の他の例を示す図である。
本発明の実施形態の変形例に係る画像処理システムの全体構成の一例を示す図である。
本発明の実施形態の第２の変形例に係る画像処理システムの全体構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、発明を実施するための形態を説明する。なお、図面の説明において同一要素には同一符号を付し、重複する説明は省略する。
