公開番号2025045953
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023154041
出願日2023-09-21
発明の名称制御装置、移動体、異常検出方法およびプログラム
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H01M 8/04 20160101AFI20250326BHJP(基本的電気素子)
要約【課題】開閉弁の異常をより良好に検出し得る技術を提供する。
【解決手段】本開示に係る制御装置28は、第1燃料流路16から燃料タンク18に燃料が供給される場合に、燃料タンクと第2燃料流路22との間の開閉弁20を閉じるための制御を実行する開閉弁制御部と、第1燃料流路から燃料タンクに燃料が供給され、且つ開閉弁を閉じるための制御が実行されている場合における第2燃料流路内の燃料の圧力の変化に基づいて開閉弁の異常の有無を判定する判定部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
燃料供給システムの制御装置であって、
前記燃料供給システムには、
第１燃料流路から供給される燃料を貯蔵する燃料タンクと、
前記燃料タンクに貯蔵されている前記燃料を消費する前記燃料の供給先に前記燃料を供給する第２燃料流路と前記燃料タンクとの間に備えられる開閉弁と、
が備えられ、
前記第１燃料流路から前記燃料タンクに前記燃料が供給される場合に前記開閉弁を閉じるための制御を実行する開閉弁制御部と、
前記第１燃料流路から前記燃料タンクに前記燃料が供給され、且つ前記開閉弁を閉じるための制御が実行されている場合における前記第２燃料流路内の前記燃料の圧力の変化に基づいて前記開閉弁の異常の有無を判定する判定部と、
を備える、制御装置。
続きを表示（約 760 文字）【請求項２】
請求項１に記載の制御装置であって、

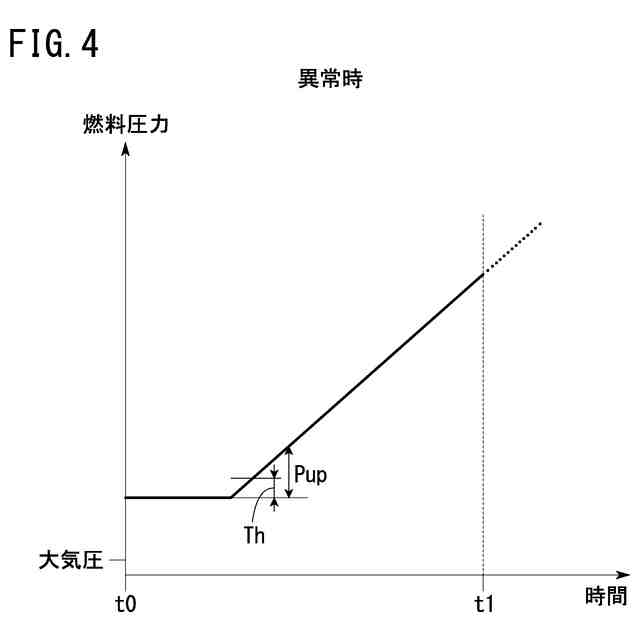

前記圧力の上昇量があらかじめ決められた上昇量閾値を超えた場合、前記判定部は、前記異常があると判定する、制御装置。
【請求項３】
請求項１に記載の制御装置と、前記燃料供給システムとを備える、移動体。
【請求項４】
請求項３に記載の移動体であって、
前記燃料タンクから前記第１燃料流路に向かう前記燃料の逆流を防止する第１の逆止弁をさらに備える、移動体。
【請求項５】
請求項３または４に記載の移動体であって、
前記第２燃料流路から前記燃料タンクに向かう前記燃料の逆流を防止する第２の逆止弁をさらに備える、移動体。
【請求項６】
コンピュータによって実行され、燃料供給システムの異常を検出する異常検出方法であって、
前記燃料供給システムには、
第１燃料流路から供給される燃料を貯蔵する燃料タンクと、
前記燃料タンクに貯蔵されている前記燃料を消費する前記燃料の供給先に前記燃料を供給する第２燃料流路と前記燃料タンクとの間に備えられる開閉弁と、
が備えられ、

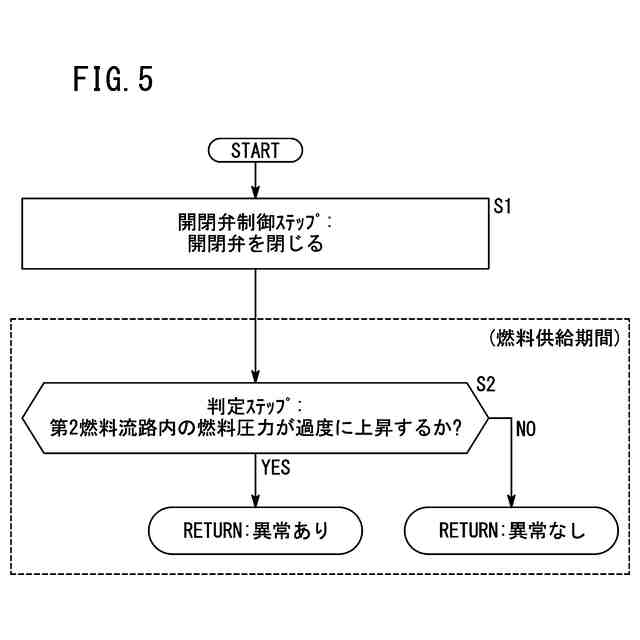

前記第１燃料流路から前記燃料タンクに前記燃料が供給される場合に前記開閉弁を閉じるための制御を実行する開閉弁制御ステップと、
前記第１燃料流路から前記燃料タンクに前記燃料が供給され、且つ前記開閉弁を閉じるための制御が実行されている場合における前記第２燃料流路内の前記燃料の圧力の変化に基づいて前記開閉弁の異常の有無を判定する判定ステップと、
を有する、異常検出方法。
【請求項７】
請求項６に記載の異常検出方法を前記コンピュータに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置、移動体、異常検出方法およびプログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、燃料電池システムが開示されている。この燃料電池システムは、水素（燃料）の逆流を防止するための開閉弁である充填側逆流防止弁と、充填側逆流防止弁が開状態のまま固着（故障）しているか否かを判定する判定部とを備える。
【先行技術文献】
【特許文献】
【０００３】
特許第７１３５９８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
開閉弁の異常をより良好に検出し得る技術が待望されている。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様は、燃料供給システムの制御装置であって、前記燃料供給システムには、第１燃料流路から供給される燃料を貯蔵する燃料タンクと、前記燃料タンクに貯蔵されている前記燃料を消費する前記燃料の供給先に前記燃料を供給する第２燃料流路と前記燃料タンクとの間に備えられる開閉弁と、が備えられ、前記第１燃料流路から前記燃料タンクに前記燃料が供給される場合に前記開閉弁を閉じるための制御を実行する開閉弁制御部と、前記第１燃料流路から前記燃料タンクに前記燃料が供給され、且つ前記開閉弁を閉じるための制御が実行されている場合における前記第２燃料流路内の前記燃料の圧力の変化に基づいて前記開閉弁の異常の有無を判定する判定部と、を備える、制御装置である。
【０００７】
本発明の第２の態様は、前記制御装置と、前記燃料供給システムとを備える、移動体である。
【０００８】
本発明の第３の態様は、コンピュータによって実行され、燃料供給システムの異常を検出する異常検出方法であって、前記燃料供給システムには、第１燃料流路から供給される燃料を貯蔵する燃料タンクと、前記燃料タンクに貯蔵されている前記燃料を消費する前記燃料の供給先に前記燃料を供給する第２燃料流路と前記燃料タンクとの間に備えられる開閉弁と、が備えられ、前記第１燃料流路から前記燃料タンクに前記燃料が供給される場合に前記開閉弁を閉じるための制御を実行する開閉弁制御ステップと、前記第１燃料流路から前記燃料タンクに前記燃料が供給され、且つ前記開閉弁を閉じるための制御が実行されている場合における前記第２燃料流路内の前記燃料の圧力の変化に基づいて前記開閉弁の異常の有無を判定する判定ステップと、を有する、異常検出方法である。
【０００９】
本発明の第４の態様は、前記異常検出方法を前記コンピュータに実行させるためのプログラムである。
【発明の効果】
【００１０】
本発明は、開閉弁の異常をより良好に検出し得る。
【図面の簡単な説明】
（【００１１】以降は省略されています）
