公開番号2025044074
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023151769
出願日2023-09-19
発明の名称タンクモジュール
出願人国立大学法人東京農工大学,国立大学法人東京大学
代理人個人,個人,個人,個人,個人
主分類F17C 13/08 20060101AFI20250325BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】本発明は、十分な強度を担保しつつ、軽量化、低コスト化、形状の自由度向上をなし得たタンクモジュールの提供を課題とする。

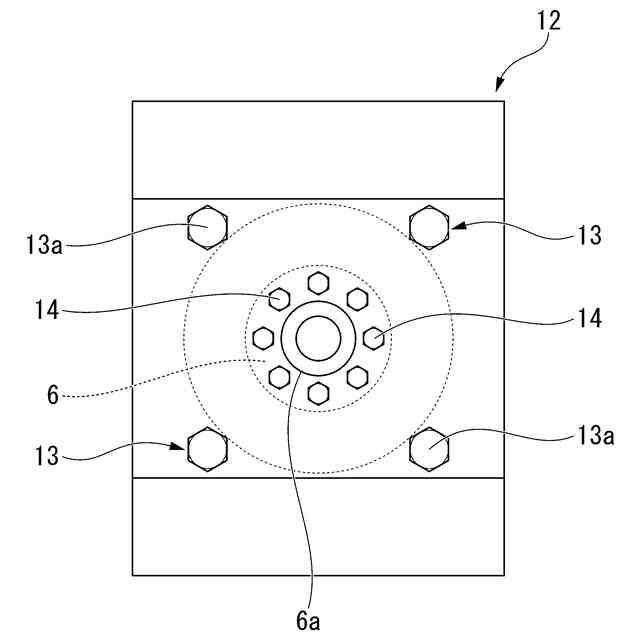

【解決手段】本発明の一態様に係るタンクモジュールは、円筒状のシリンダ部を有し、前記シリンダ部の軸方向両端部に設けられるドーム部と、前記ドーム部に設けられる口金部と、前記シリンダ部の軸方向両端側のドーム部の外側に設けられるハウジング部材のうち、全てを別体または2つ以上を一体化した状態で備え、前記シリンダ部に隣接して前記シリンダ部の軸方向両端側の前記ハウジング部材どうしを連結した軸力部材を備えたことを特徴とする。

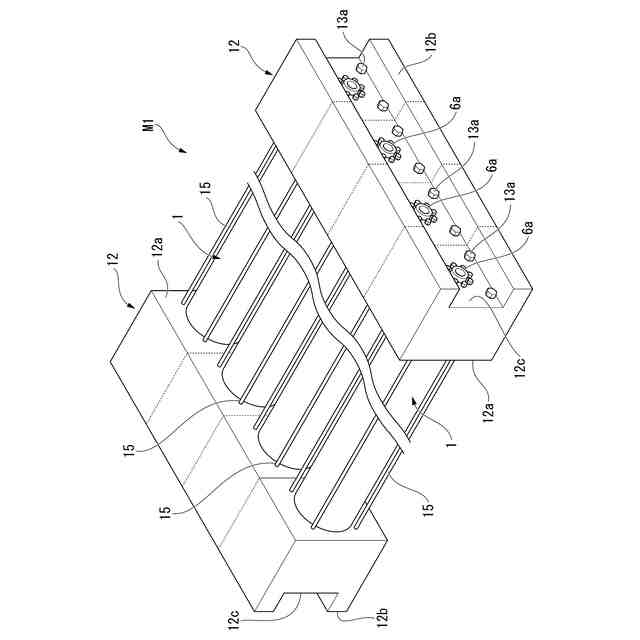

【選択図】図3
特許請求の範囲【請求項１】
円筒状のシリンダ部を有し、
前記シリンダ部の軸方向一端部に設けられるドーム部と、前記ドーム部に設けられる口金部と、前記シリンダ部の軸方向一端部側のドーム部の外側に設けられるハウジング部材のうち、全てを別体または２つ以上を一体化した状態で備え、
前記シリンダ部の軸方向他端部に設けられるドーム部と、前記ドーム部に設けられる口金部と、前記シリンダ部の軸方向他端部側のドーム部の外側に設けられるハウジング部材のうち、全てを別体または２つ以上を一体化した状態で備え、
前記シリンダ部に隣接して前記シリンダ部の軸方向両端側に位置する前記ハウジング部材どうしを連結した軸力部材を備えた、
タンクモジュール。
続きを表示（約 1,100 文字）【請求項２】
前記ハウジング部材の間に、複数の前記シリンダ部が並列配置され、前記軸力部材が前記ハウジング部材の間に複数連結された、
請求項１に記載のタンクモジュール。
【請求項３】

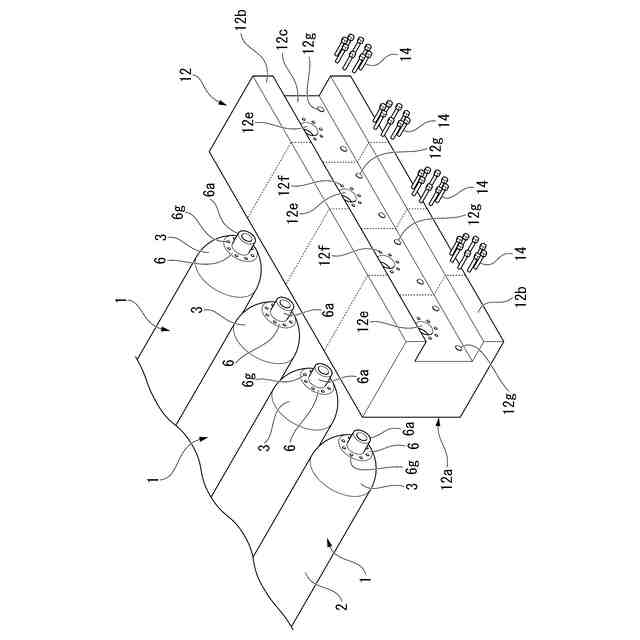

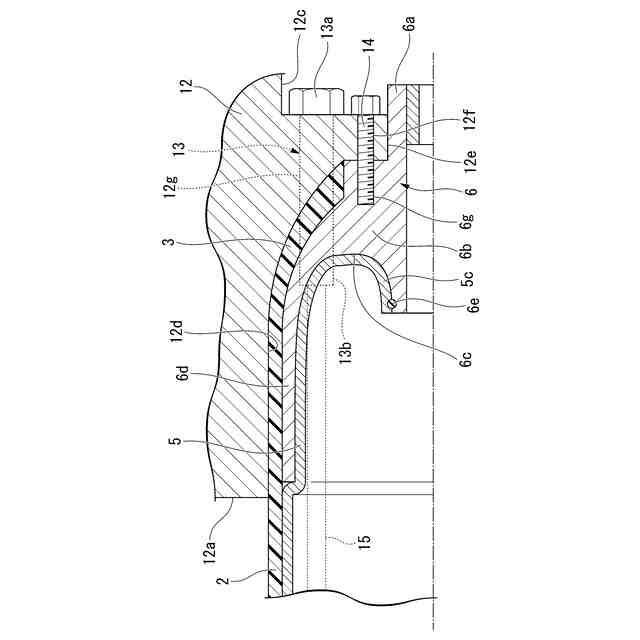

前記ハウジング部材の前記ドーム部側の面に、前記ドーム部を収容する凹部が設けられた、
請求項１または請求項２に記載のタンクモジュール。
【請求項４】
前記シリンダ部の外周側に、繊維強化プラスチック複合材料からなるフープ層もしくは高角度ヘリカル層を備えた保護層を有する、
請求項１または請求項２に記載のタンクモジュール。
【請求項５】

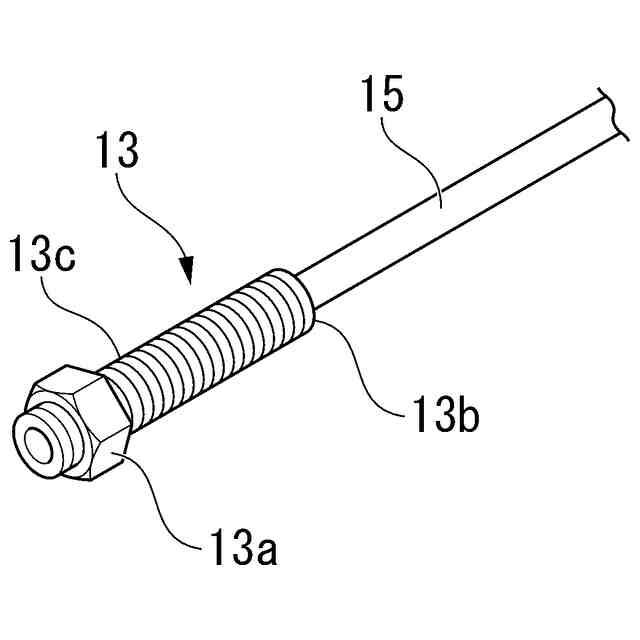

前記軸力部材が、前記シリンダ部の軸方向両端側の前記ハウジング部材に個々に固定された端末具と、前記シリンダ部の軸方向両端側の前記端末具どうしに連結された索条体あるいは板材と
を備えた、
請求項１または請求項２に記載のタンクモジュール。
【請求項６】
前記軸力部材が、
前記シリンダ部の軸方向片端側の前記ハウジング部材の複数個所であって、前記シリンダ部の径方向の両側に位置するように前記ハウジング部材に取り付けられた複数の端末具と、

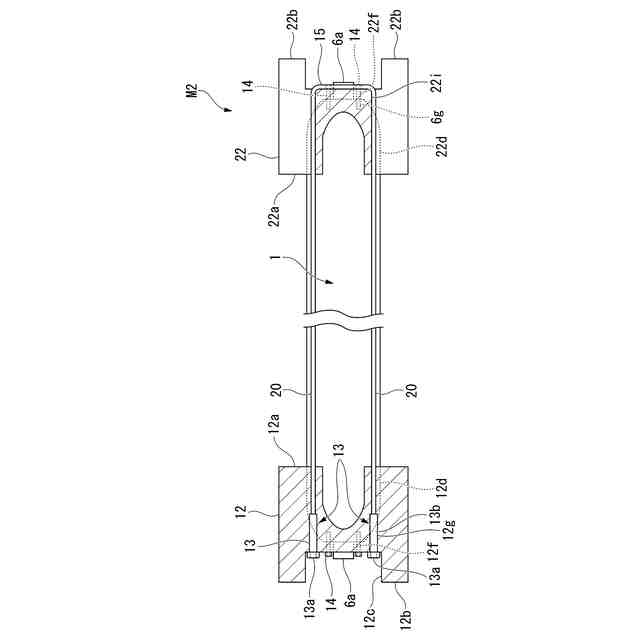

前記径方向の一側の端末具に一端部を固定し、前記径方向の他側の端末具に他端部を固定し、前記一端部と前記他端部の間の部分で前記シリンダ部の一側側面と、前記端末具を設けていない側の前記ハウジング部材と、前記シリンダ部の他側側面を周回する索条体あるいは板材を備えた、
請求項１または請求項２に記載のタンクモジュール。
【請求項７】
前記軸力部材が、
前記シリンダ部の軸方向一端側のハウジング部材と、前記シリンダ部の径方向一側の面と、前記シリンダ部の軸方向他端側のハウジング部材と、前記シリンダ部の径方向他側の面に渡って周回されたリング状の部材からなる、
請求項１または請求項２に記載のタンクモジュール。
【請求項８】
前記軸力部材が、
前記シリンダ部の軸方向一端側のハウジング部材に形成された係合部と、前記シリンダ部の軸方向他端側のハウジング部材に形成された係合部とを周回する索条体あるいは板材であり、
前記係合部が前記シリンダ部の径方向一側と径方向他側にそれぞれ形成され、
前記係合部を周回した前記索条体あるいは前記板材が前記シリンダ部の径方向一側と前記シリンダ部の径方向他側にそれぞれ設けられた、
請求項１または請求項２に記載のタンクモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タンクモジュールに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
水素等の気体を貯蔵するための圧力容器が知られている。
特許文献１では、アルミニウム製の筒状ライナーを並列状に複数設置し、設置した複数のライナーの両端部に跨って設けられたエンドプレートと、隣接する複数のライナーの内部どうしを連通させるドーム状の連通部材を備えた圧力容器が開示されている。
特許文献２では、車両スペースに合わせた径の胴体部を複数有し、複数の胴体部の開口を連通する連通流路を備えた口金で隣接する複数の胴体部の開口を閉じた構成の高圧容器が開示されている。
特許文献３では、円筒状胴体部の開口を閉塞し、胴体部の軸方向に添って変位可能とした口金を有する高圧容器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０３８１５５号公報
特開２０１８－１１２２０１号公報
特開２０１８－１１９５７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

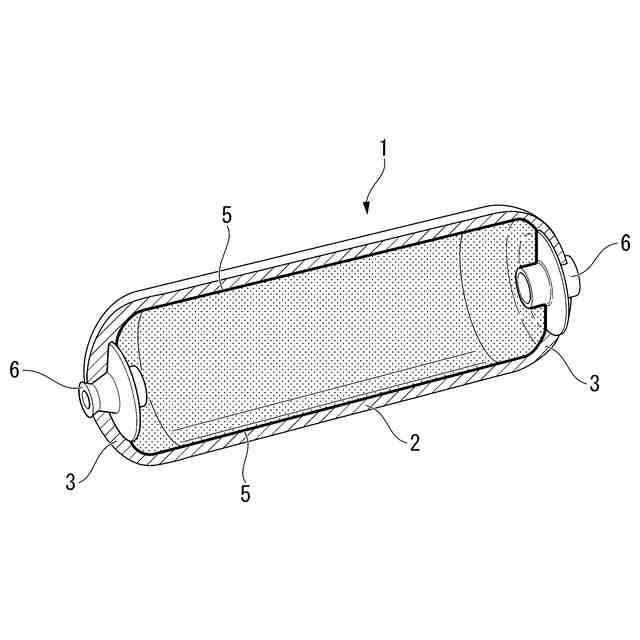

現在実用化されている燃料電池（ＦＣ）自動車などに適用される高圧水素圧力容器は、樹脂製の円筒状のシリンダ部およびドーム部の内張に、炭素繊維強化プラスチック複合材料（ＣＦＲＰ）を備えた構成の圧力容器が一般的である。
円筒状のシリンダ内張の両端開口部は樹脂製のドーム部の内張により閉塞され、ドーム部には貯蔵物を取り出すための金属製の口金部やバルブが一体化されている。

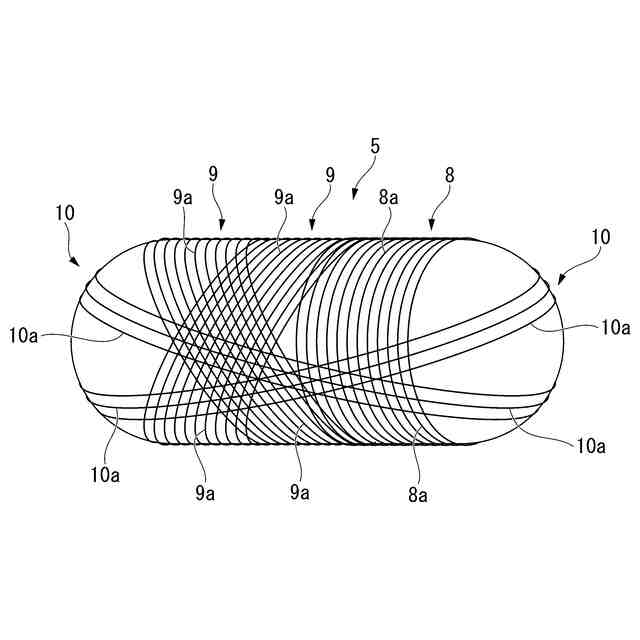

この種の高圧水素圧力容器において、水素を高圧充填して生じる圧力は、シリンダ部およびドーム部の内張の外側に設けた炭素繊維強化プラスチック複合材料が主に受けるようになっている。例えば、シリンダの軸方向に対する圧力は、シリンダの長手方向に添って若干の傾斜角度を有するようにシリンダからドーム部側を周回するように低角度ヘリカル巻きやインプレーン巻きとした強化繊維が受ける。また、シリンダの周方向に配したフープ巻きの強化繊維が、あるいは、シリンダの長手方向に高い傾斜角度となるように高角度ヘリカル巻きした強化繊維が、シリンダの径方向に生じる圧力を主に受ける。
【０００５】
高圧水素圧力容器の製造においては、炭素繊維強化プラスチック複合材料を、内張の周囲に巻き付けて容器を製造するフィラメントワインディング法（ＦＷ法）が主流である。
しかし、ＦＷ法による一体形成には時間がかかるので、ＦＷ法は量産には適していない製造方法である。例えば、強化繊維を巻き付けるには一筆書きの要領での内張の全周に隙間ない巻き付けを実施する必要がある。このため、従来の高圧水素圧力容器の製造では、口金部周りに強化繊維が過剰に配置される傾向がある。また、ドーム部を形成するために必要な低角度ヘリカル巻きやインプレーン巻きを行うと、シリンダ部の低角度ヘリカル巻きやインプレーン巻きが過剰に配置される傾向がある。このため、容器の軽量化、低コスト化が難しく、形状自由度の向上もなされていないのが現状である。
【０００６】
本発明は、前述した事情に鑑み、なされたものであって、水素などの貯蔵用途に好適であり、軽量かつ低価格であり、生産性に優れた組み立て可能なタンクモジュールの提供を課題とする。
【課題を解決するための手段】
【０００７】
＜１＞本発明の態様１に係るタンクモジュールは、円筒状のシリンダ部を有し、前記シリンダ部の軸方向一端部に設けられるドーム部と、前記ドーム部に設けられる口金部と、前記シリンダ部の軸方向一端部側のドーム部の外側に設けられるハウジング部材のうち、全てを別体または２つ以上を一体化した状態で備え、前記シリンダ部の軸方向他端部に設けられるドーム部と、前記ドーム部に設けられる口金部と、前記シリンダ部の軸方向他端部側のドーム部の外側に設けられるハウジング部材のうち、全てを別体または２つ以上を一体化した状態で備え、前記シリンダ部に隣接して前記シリンダ部の軸方向両端側に位置する前記ハウジング部材どうしを連結した軸力部材を備えた、ことを特徴とする。
【０００８】

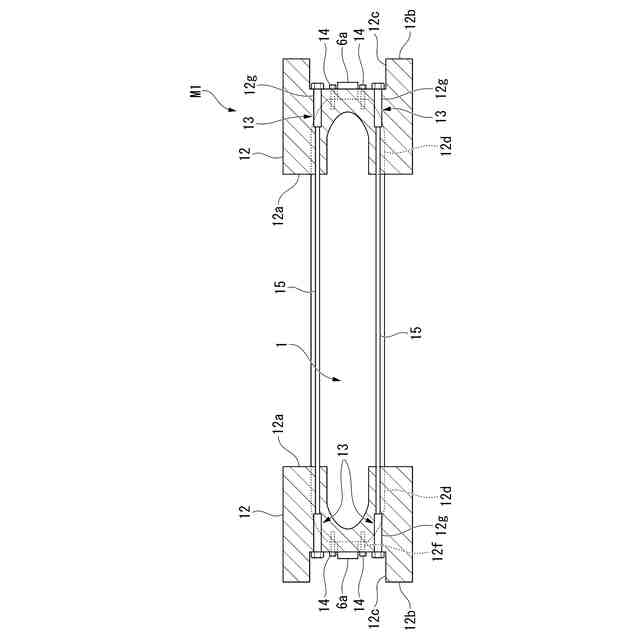

この発明では、シリンダ部の両端側にそれぞれ設けるドーム部と口金部とハウジング部材をすべて別体あるいは２つ以上を一体化した状態で備え、シリンダ部の軸方向両端側に設けたハウジング部材どうしを軸力部材で連結した。このため、シリンダ部に水素などの内容物を充填し、シリンダ部の軸方向に引張力が作用すると、ハウジング部材を連結した軸力部材が引張力に対抗する。
従って、シリンダ部に炭素繊維強化プラスチック複合材料などを配置してシリンダ部の強度を向上させる構造とする場合、強度向上に寄与する炭素繊維強化プラスチック複合材料を削減でき、軽量化、低価格化が可能となる。例えば、シリンダ部の軸方向荷重負荷のための炭素繊維強化プラスチック複合材料を省略できるので、優れた生産性に帰結する。
【０００９】
＜２＞本発明の態様２に係るタンクモジュールは、前記ハウジング部材の間に、複数の前記シリンダ部が並列配置され、前記軸力部材が前記ハウジング部材の間に複数連結された構成を採用できる。
【００１０】
ハウジング部材の間に複数のシリンダ部を配置することにより、タンクモジュールとしての大容量化をなし得、タンクモジュールとして形状の自由度を向上できる。複数のシリンダ部に対応した複数の軸力部材を設けることで、大容量化をなし得た上に、各シリンダ部に配置する軸方向荷重負荷用の炭素繊維強化プラスチック複合材料を省略することができ、軽量化、低価格化に寄与する。
（【００１１】以降は省略されています）
