公開番号2025034268
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140557
出願日2023-08-30
発明の名称水素貯蔵システム
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類F17C 11/00 20060101AFI20250306BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】水素を速やかに利用できる水素貯蔵システムを提供する。

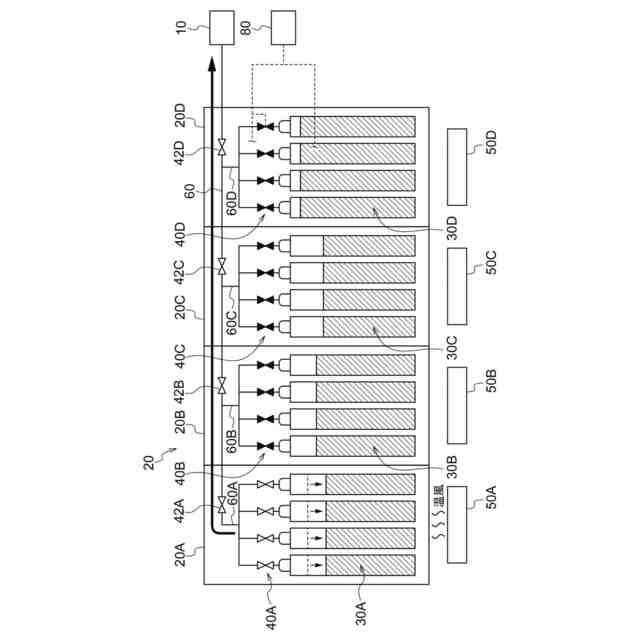

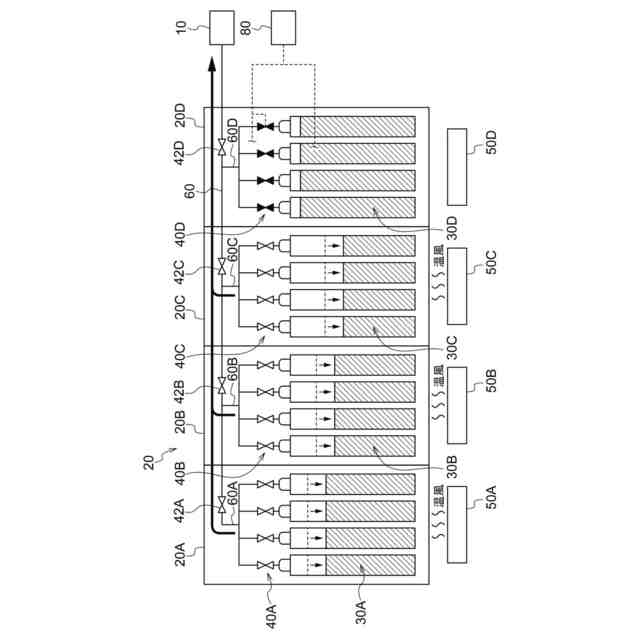

【解決手段】水素貯蔵システム20は、内蔵された水素吸蔵物質に水素を貯蔵可能な複数の水素貯蔵部(タンク30A、30B、30C及び30D)と、水素貯蔵部に貯蔵されている水素の残量を検出する残量検出手段と、水素の残量が所定量以下となった水素貯蔵部から、別の水素貯蔵部へ、水素を移動させる水素移替手段(温度調整装置50A、50B、50C及び50D)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
内蔵された水素吸蔵物質に水素を貯蔵可能な複数の水素貯蔵部と、
前記水素貯蔵部に貯蔵されている水素の残量を検出する残量検出手段と、
水素の残量が所定量以下となった前記水素貯蔵部から、別の前記水素貯蔵部へ、水素を移動させる水素移替手段と、
を備えた水素貯蔵システム。
続きを表示（約 180 文字）【請求項２】
前記水素移替手段は、
前記水素貯蔵部毎に設けられ、前記水素貯蔵部を加温または冷却して前記水素貯蔵部間に圧力差を生じさせることが可能な温度調整装置である、
請求項１に記載の水素貯蔵システム。
【請求項３】
前記温度調整装置の熱源として外気を用いることができる、
請求項２に記載の水素貯蔵システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素貯蔵システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
下記特許文献１には、カードルの水素を水素吸蔵合金タンクへ移動させ、水素吸蔵合金タンクから水素を供給する水素供給施設が開示されている。水素吸蔵合金タンクは冷却されることで水素を吸蔵し、加熱されることで水素を放出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２１９１５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の技術では、カードル内に残留する水素の量を低減できる。しかし、水素吸蔵合金タンクにおける水素量が少ない状況下では、水素吸蔵合金タンクの内圧が低く、水素を放出できる内圧を得るまでに、長時間の加温が必要となる。この場合、水素を速やかに利用することが難しい。
【０００５】
本発明は、上記事実を考慮し、水素を速やかに利用できる水素貯蔵システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１の水素貯蔵システムは、内蔵された水素吸蔵物質に水素を貯蔵可能な複数の水素貯蔵部と、前記水素貯蔵部に貯蔵されている水素の残量を検出する残量検出手段と、水素の残量が所定量以下となった前記水素貯蔵部から、別の前記水素貯蔵部へ、水素を移動させる水素移替手段と、を備える。
【０００７】
水素吸蔵物質から水素を放出させる方法の一つとして、水素貯蔵部を加温して内圧を高める方法がある。しかしながら、水素貯蔵部内の水素の残量が少ない状況下では内圧が低く、水素を放出できる内圧を得るまでに、長時間の加温が必要となる。
【０００８】

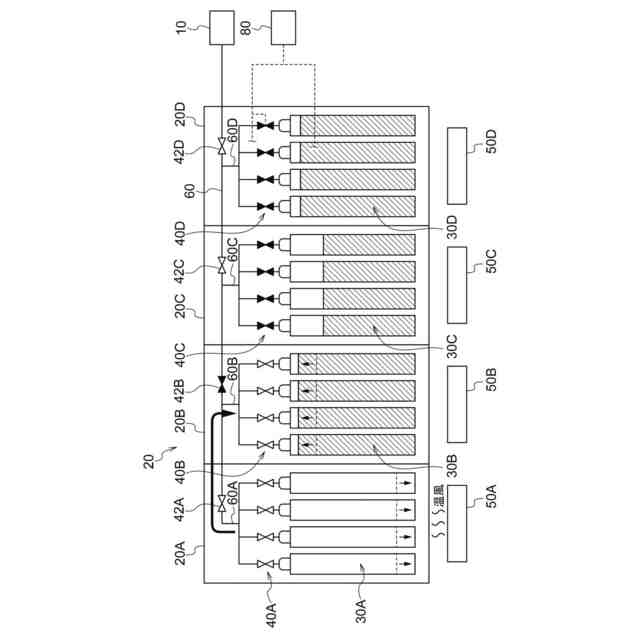

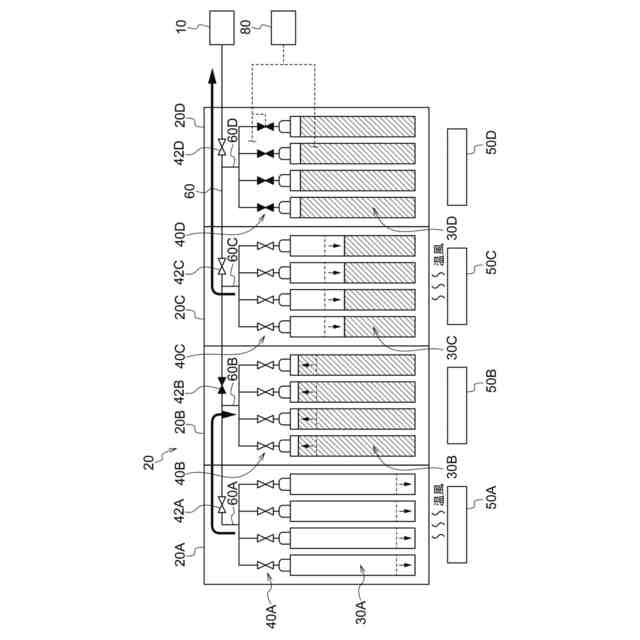

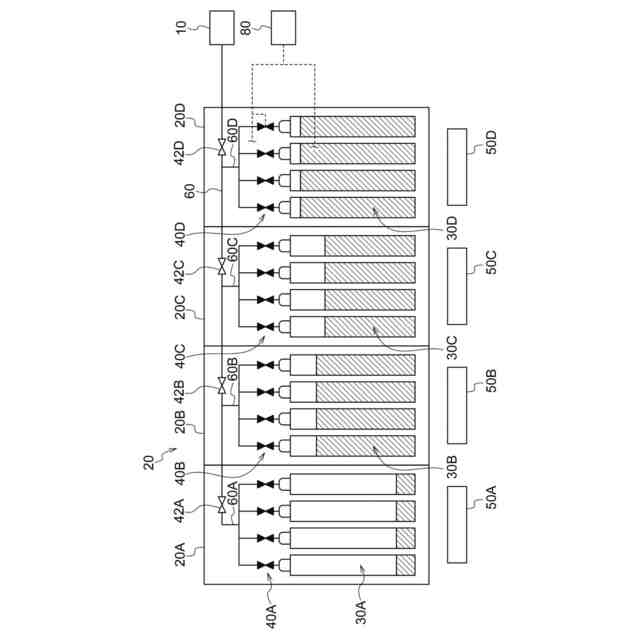

そこで、請求項１の水素貯蔵システムは、複数の水素貯蔵部を備え、水素の残量が所定量以下となった水素貯蔵部から、別の水素貯蔵部へ、水素を移動させる。すなわち、水素の残量が所定量以下となった水素貯蔵部の水素は、需要設備へ送られる前に別の水素貯蔵部へ移し替えられる。
【０００９】
このため、水素を需要設備へ送る際には、水素の残量が少ない水素貯蔵部を長時間加温する必要がなく、水素が補充されて水素の残量が多い水素貯蔵部を短時間加温すればよい。これにより、水素を速やかに利用できる。
【００１０】
請求項２の水素貯蔵システムは、請求項１に記載の水素貯蔵システムにおいて、前記水素移替手段は、前記水素貯蔵部毎に設けられ、前記水素貯蔵部を加温または冷却して前記水素貯蔵部間に圧力差を生じさせることが可能な温度調整装置である。
（【００１１】以降は省略されています）
