公開番号2025034578
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023141053
出願日2023-08-31
発明の名称切片作成装置および切片作成方法
出願人国立大学法人東京大学,株式会社シンテック
代理人個人,個人,個人
主分類G01N 1/06 20060101AFI20250306BHJP(測定;試験)
要約【課題】良質な厚い切片を安定的に作成する。
【解決手段】切片作成装置1は、試料を切削して切片を作成する刃3と、切片を浮かべる液体Eを貯留する液体貯留部2と、蒸気Dを発生させる蒸気発生手段5とを備える。蒸気発生手段5は、刃3の近傍に配置されたヒータ5aを備え、ヒータ5aは、刃3の近傍において液体Eを加熱する。
【選択図】図3

特許請求の範囲【請求項１】
試料を切削して切片を作成する刃と、
前記切片を浮かべる液体を貯留する液体貯留部と、
蒸気を発生させる蒸気発生手段と、を備え、
該蒸気発生手段が、前記刃の近傍に配置されたヒータを備え、該ヒータが、前記刃の近傍において前記液体を加熱する、切片作成装置。
続きを表示（約 450 文字）【請求項２】
前記刃から離れるにつれて温度が低下する温度勾配を前記液体に形成する温度勾配形成手段を備える、請求項１に記載の切片作成装置。
【請求項３】
前記液体貯留部が、前記刃の近傍の領域に設けられた浅部と、前記刃から離れた領域に設けられ前記浅部よりも深い深部とを有し、
前記温度勾配形成手段が、前記浅部および前記深部からなる、請求項２に記載の切片作成装置。
【請求項４】
前記液体貯留部が、高熱伝導性の材料から形成され、前記液体の熱を外部に放出する放熱性を有し、
前記温度勾配形成手段が、前記液体貯留部からなる、請求項２に記載の切片作成装置。
【請求項５】
前記温度勾配形成手段が、前記刃から離れた位置において前記液体を冷却する冷却手段からなる、請求項２に記載の切片作成装置。
【請求項６】
刃の近傍に蒸気を発生させる工程と、
前記蒸気中で前記刃によって試料を切削して切片を作成する工程と、を含む切片作成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切片作成装置および切片作成方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、透過型電子顕微鏡（ＴＥＭ）用の超薄切片よりも厚い切片を作成する技術が提案されている（例えば、非特許文献１および２参照。）。厚い切片は、関心領域、例えばＴＥＭによって観察すべき領域の、試料内での３次元位置を特定するのに有用である。
【０００３】
切片は、試料が包埋された樹脂ブロックをダイヤモンドナイフで切削することによって作成される。切片が厚い程、切削時にダイヤモンドナイフに加わる力は大きくなるので、厚い切片を超薄切片と同じ方法で作成することは難しい。非特許文献１および２では、２μｍ～１０μｍの厚さの切片の作成を可能にするために、ヒータおよび赤外光をダイヤモンドナイフと組み合わせ、ヒータによってダイヤモンドナイフの刃を加熱し、赤外光によって樹脂ブロック自体を加熱している。
【先行技術文献】
【非特許文献】
【０００４】
Georg Kislinger、他５名、“Multiscale ATUM-FIB Microscopy Enables Targeted UltrastructuralAnalysis at Isotropic Resolution”、iScience、2020年7月24日、Volume 23、Issue 7
Georg Kislinger、他５名、“ATUM-FIB microscopy fortargeting and multiscale imaging of rare events in mouse cortex”、STAR Protocols、2020年12月16日、Volume 1、Issue 3
【発明の概要】
【発明が解決しようとする課題】
【０００５】
平坦で良質な厚い切片を作成するためには、樹脂ブロックに適度な硬さが必要である。非特許文献１および２において、赤外光によって樹脂ブロック全体を加熱している。さらに、ダイヤモンドナイフの後部に配置されたヒータによってダイヤモンドナイフのボート内の水の全体を加熱し、それによりダイヤモンドナイフの前端に配置された刃を加熱しているため、多量の水蒸気が発生して樹脂ブロック全体または広範囲が含水する。そのため、樹脂ブロック全体が柔らかくなり、チャタリングと呼ばれる皺が切片に生じ易くなる等、平坦で良質な厚い切片を安定的に作成することが難しい。
【０００６】
本発明は、上述した事情に鑑みてなされたものであって、良質な厚い切片を安定的に作成することができる切片作成装置および切片作成方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、試料を切削して切片を作成する刃と、前記切片を浮かべる液体を貯留する液体貯留部と、蒸気を発生させる蒸気発生手段と、を備え、該蒸気発生手段が、前記刃の近傍に配置されたヒータを備え、該ヒータが、前記刃の近傍において前記液体を加熱する、切片作成装置である。
本発明の他の態様は、刃の近傍に蒸気を発生させる工程と、前記蒸気中で前記刃によって試料を切削して切片を作成する工程と、を含む切片作成方法である。
【発明の効果】
【０００８】
本発明によれば、良質な厚い切片を安定的に作成することができるという効果を奏する。
【図面の簡単な説明】
【０００９】

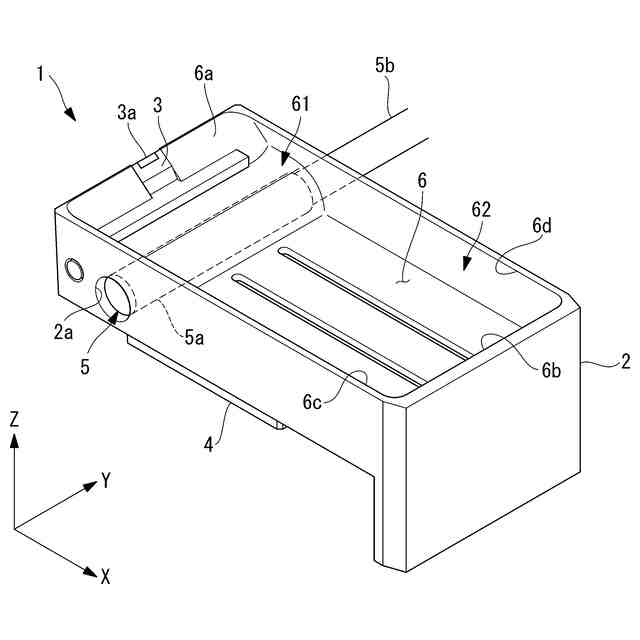

一実施形態に係る切片作成装置の斜視図である。

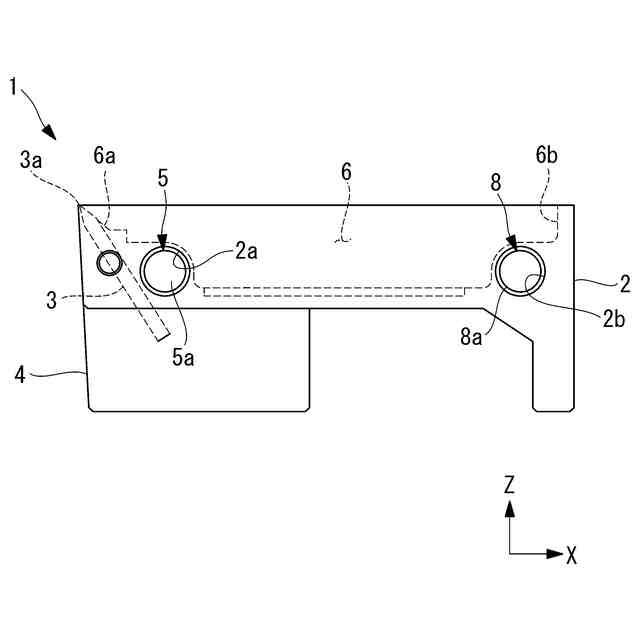

図１の切片作成装置の（ａ）平面図、（ｂ）正面図および（ｃ）側面図である。

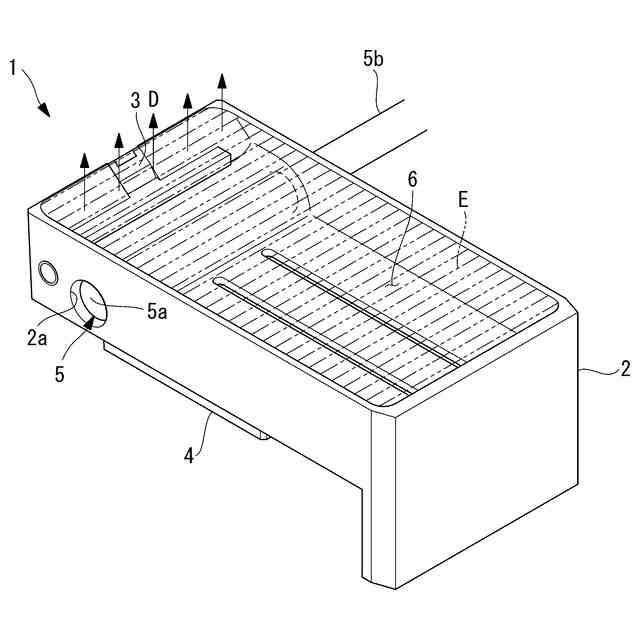

図１の切片作成装置のボートに液体が貯留された状態を示す図である。

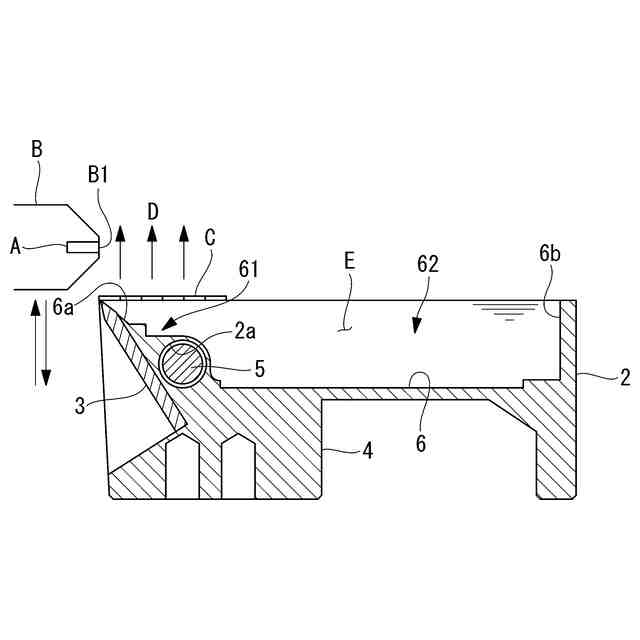

図２のＩ－Ｉ線における切片作成装置の縦断面図であり、切片作成装置の使用状態を説明する図である。

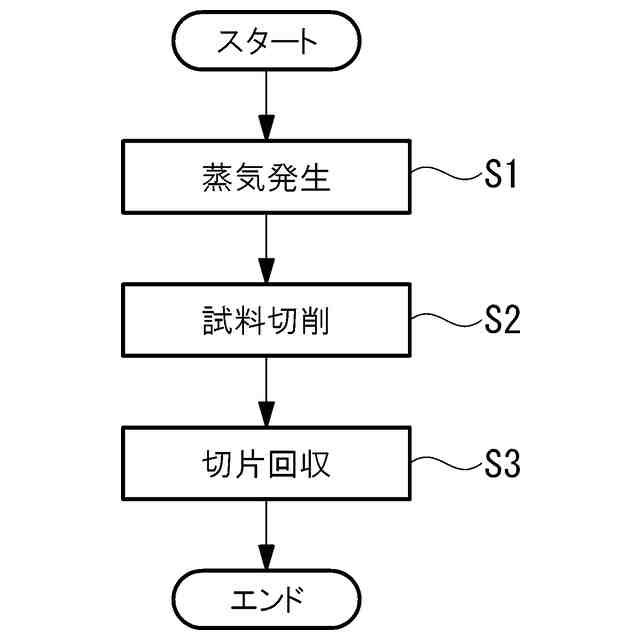

一実施形態に係る切片作成方法のフローチャートである。
図１の切片作成装置の変形例の側面図である。
【発明を実施するための形態】
【００１０】
本発明の一実施形態に係る切片作成装置および切片作成方法について、図面を参照しながら以下に説明する。
本実施形態に係る切片作成装置１は、公知のミクロトームまたはウルトラミクロトームに搭載して使用され、試料Ａを含む樹脂のブロックＢを切削して切片Ｃを作成するものである（図４参照。）。切片作成装置１は、ナイフとも呼ばれ、後述するようにダイヤモンド製の刃３を有する場合にはダイヤモンドナイフとも呼ばれる。
（【００１１】以降は省略されています）
