公開番号2025032770
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138237
出願日2023-08-28
発明の名称X線遮蔽材及びこれを備えたX線検査装置、並びにX線遮蔽材の製造方法
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類G21F 1/08 20060101AFI20250305BHJP(核物理;核工学)
要約【課題】従来と比較して放熱効率を向上させることができ、ひいてはX線検査装置の小型化及び製造コスト低減に寄与することができるX線遮蔽材及びこれを備えたX線検査装置、並びにX線遮蔽材の製造方法を提供すること。
【解決手段】X線検査装置に用いられ、X線を遮蔽するX線遮蔽材20であって、鉛よりも熱伝導率の高い金属からなる金属バインダ21と、X線に対して所定の遮蔽性能を有する金属の金属粉末22と、を含む焼結体30によって構成されている。

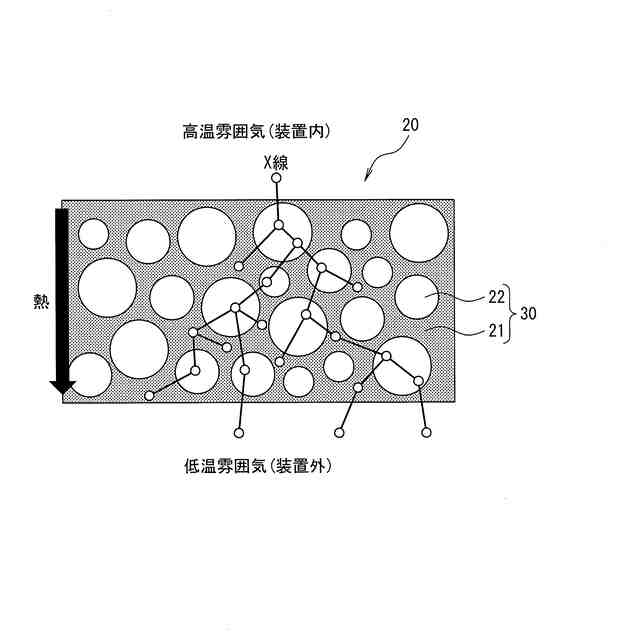

【選択図】図2
特許請求の範囲【請求項１】
Ｘ線検査装置に用いられ、Ｘ線を遮蔽するＸ線遮蔽材（２０）であって、
鉛よりも熱伝導率の高い金属からなる金属バインダ（２１）と、前記Ｘ線に対して所定の遮蔽性能を有する金属の金属粉末（２２）と、を含む焼結体（３０）によって構成されたＸ線遮蔽材。
続きを表示（約 810 文字）【請求項２】
前記金属バインダは、原子番号が１３以上の金属のうち、鉛よりも熱伝導率の高い少なくとも１以上の金属からなり、
前記金属粉末は、原子番号が５６以上の金属の少なくとも１以上の金属からなる請求項１に記載のＸ線遮蔽材。
【請求項３】
前記金属バインダは、銀、銅、アルミニウムのいずれかによって構成され、
前記金属粉末は、タングステンによって構成されている請求項１に記載のＸ線遮蔽材。
【請求項４】
前記金属バインダは、銀、銅、アルミニウムのいずれかによって構成され、
前記金属粉末は、タングステンによって構成されている請求項２に記載のＸ線遮蔽材。
【請求項５】

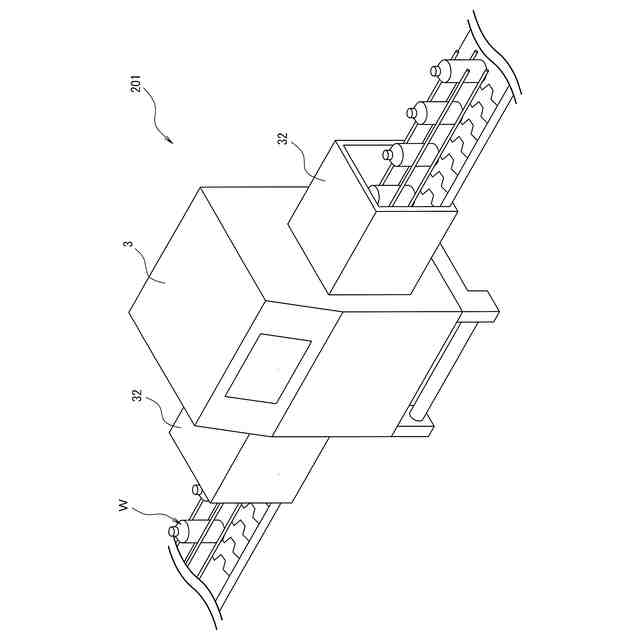

Ｘ線を発生するＸ線発生器（４）と、
前記Ｘ線を検出するＸ線検出器（５）と、
前記Ｘ線を遮蔽する遮蔽部材（２０）と、を備え、
請求項１から請求項４のいずれかに記載のＸ線遮蔽材を前記遮蔽部材として用いるＸ線検査装置。
【請求項６】
Ｘ線を遮蔽するＸ線遮蔽材（２０）の製造方法であって、
鉛よりも熱伝導率の高い金属を金属バインダ（２１）として、前記Ｘ線に対して所定の遮蔽性能を有する金属の金属粉末（２２）を焼結して焼結体（３０）を得る焼結工程を備えるＸ線遮蔽材の製造方法。
【請求項７】
前記金属バインダとして、原子番号が１３以上の金属のうち、鉛よりも熱伝導率の高い少なくとも１以上の金属を用い、
前記金属粉末として、原子番号が５６以上の金属の少なくとも１以上の金属を用いる請求項６に記載のＸ線遮蔽材の製造方法。
【請求項８】
前記金属バインダとして、銀、銅、アルミニウムのいずれかを用い、
前記金属粉末として、タングステンを用いる請求項６又は請求項７に記載のＸ線遮蔽材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線遮蔽材及びＸ線検査装置、並びにＸ線遮蔽材の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
Ｘ線検査装置は、Ｘ線発生装置や演算装置等の発熱を伴うデバイスを有するため温度上昇しやすい。一方で、Ｘ線検査装置には、Ｘ線の漏洩を防止するために不要なＸ線を遮蔽する遮蔽部材が設けられており、遮蔽部材としては鉛が使用されることが多い。
【０００３】
ところが、鉛は、熱伝導率が低いため、鉛が使用された遮蔽部材からの放熱は困難である。このため、Ｘ線検査装置には、放熱器やエアコンディショナ等の冷却ユニットが搭載されている。
【０００４】
例えば、特許文献１には、Ｘ線管で発生した熱を効率よく簡単な構成で外部に放散することができるように、管容器内に絶縁油を対流させる電動ファンを設けるとともに、管容器外面に放熱用のフィンを設けて、さらに当該フィンを風冷するファンを設けたＸ線発生装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－２５７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載のような冷却ユニットを備えるＸ線発生装置やＸ線検査装置にあっては、冷却ユニットの設置に伴い装置が大型化したり、製造コストが高くなったりしてしまう。
【０００７】
本発明は、上述のような事情に鑑みてなされたもので、従来と比較して放熱効率を向上させることができ、ひいてはＸ線検査装置の小型化及び製造コスト低減に寄与することができるＸ線遮蔽材及びこれを備えたＸ線検査装置、並びにＸ線遮蔽材の製造方法を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明に係るＸ線遮蔽材は、Ｘ線検査装置に用いられ、Ｘ線を遮蔽するＸ線遮蔽材であって、鉛よりも熱伝導率の高い金属からなる金属バインダと、前記Ｘ線に対して所定の遮蔽性能を有する金属の金属粉末と、を含む焼結体によって構成されている。
【０００９】
この構成により、本発明に係るＸ線遮蔽材は、鉛よりも熱伝導率の高い金属からなる金属バインダと、Ｘ線に対して所定の遮蔽性能を有する金属の金属粉末とを含む焼結体によって構成されているので、例えば鉛のみで形成した従来のＸ線遮蔽材と比較して放熱効率を向上させることができる。このため、本発明に係るＸ線遮蔽材を用いるＸ線検査装置にあっては、冷却ユニットを省略、又は簡略化することができる。したがって、本発明に係るＸ線遮蔽材は、Ｘ線検査装置の小型化及び製造コスト低減に寄与することができる。
【００１０】
本発明に係るＸ線遮蔽材において、前記金属バインダは、原子番号が１３以上の金属のうち、鉛よりも熱伝導率の高い少なくとも１以上の金属からなり、前記金属粉末は、原子番号が５６以上の金属の少なくとも１以上の金属からなることが好ましい。
（【００１１】以降は省略されています）
