公開番号2024145339
公報種別公開特許公報(A)
公開日2024-10-15
出願番号2023057645
出願日2023-03-31
発明の名称貯蔵設備
出願人株式会社IHI
代理人弁理士法人青海国際特許事務所
主分類G21F 9/34 20060101AFI20241004BHJP(核物理;核工学)
要約【課題】建屋を簡素化する。
【解決手段】貯蔵設備100は、第1の壁(上壁112)と、第1の壁(上壁112)と略平行に設けられた第2の壁(底壁114)と、第2の壁(底壁114)から立設し、頂部118aが第1の壁(上壁112)と離隔する第3の壁(第1の側壁118)と、第1の壁(上壁112)、第2の壁(底壁114)、および、第3の壁(第1の側壁118)によって区画され、放射性物質を貯蔵する貯蔵室SRと、第1の壁(上壁112)のうち、貯蔵室SRの外部に位置する箇所から立設し、頂部170aが第3の壁(第1の側壁118)の頂部118aよりも第2の壁(底壁114)側に位置し、第3の壁(第1の側壁118)と対向し、第1の壁(上壁112)側から第2の壁(底壁114)側に向かって第3の壁(第1の側壁118)側に傾斜した対向面172とを有する遮蔽壁170と、を備える。

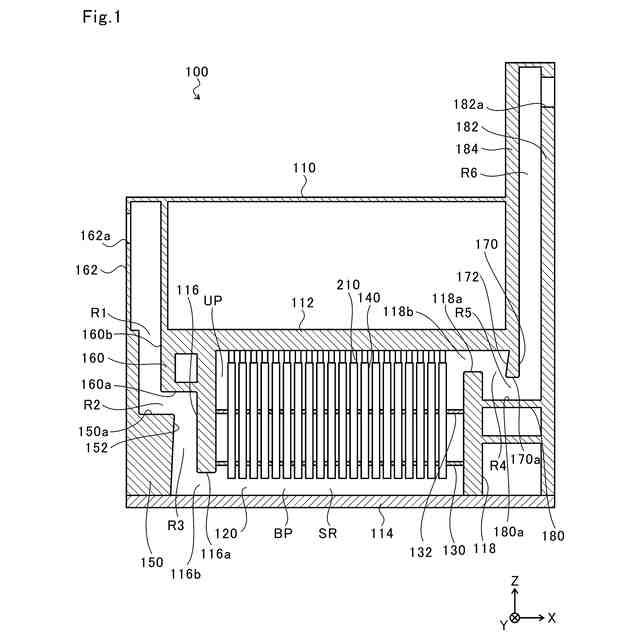

【選択図】図1
特許請求の範囲【請求項１】
第１の壁と、
前記第１の壁と略平行に設けられた第２の壁と、
前記第２の壁から立設し、頂部が前記第１の壁と離隔する第３の壁と、
前記第１の壁、前記第２の壁、および、前記第３の壁によって区画され、放射性物質を貯蔵する貯蔵室と、
前記第１の壁のうち、前記貯蔵室の外部に位置する箇所から立設し、頂部が前記第３の壁の頂部よりも前記第２の壁側に位置し、前記第３の壁と対向し、前記第１の壁側から前記第２の壁側に向かって前記第３の壁側に傾斜した対向面とを有する遮蔽壁と、
を備える、貯蔵設備。
続きを表示（約 280 文字）【請求項２】
前記遮蔽壁の前記頂部の縁は、外方に凸となる曲面形状を有する、請求項１に記載の貯蔵設備。
【請求項３】
前記第３の壁の前記頂部の縁は、外方に凸となる曲面形状を有する、請求項１または２に記載の貯蔵設備。
【請求項４】
前記第１の壁は、前記第２の壁の上方に設けられ、
前記第３の壁は、前記第２の壁から上方に立設し、
前記遮蔽壁は、前記第１の壁から下方に立設し、
前記貯蔵室内の外気は、前記第１の壁と前記第３の壁の頂部との間の空隙から前記貯蔵室の外に排気される、請求項１または２に記載の貯蔵設備。

発明の詳細な説明【技術分野】
【０００１】
本開示は、貯蔵設備に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
従来、原子力発電プラント等で発生する廃液等の放射性廃棄物に対し、ガラス固化処理が施されている。ガラス固化処理は、放射性廃棄物をガラスとともに溶融した後、冷却してガラス固化体とする処理である。ガラス固化体は、内部に貯蔵室を有するコンクリート製の建屋を備えた貯蔵設備に貯蔵される（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１６６０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の放射性物質を貯蔵する貯蔵設備において、建屋を簡素化する技術の開発が希求されている。
【０００５】
本開示は、このような課題に鑑み、建屋を簡素化することが可能な貯蔵設備を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の一態様に係る貯蔵設備は、第１の壁と、第１の壁と略平行に設けられた第２の壁と、第２の壁から立設し、頂部が第１の壁と離隔する第３の壁と、第１の壁、第２の壁、および、第３の壁によって区画され、放射性物質を貯蔵する貯蔵室と、第１の壁のうち、貯蔵室の外部に位置する箇所から立設し、頂部が第３の壁の頂部よりも第２の壁側に位置し、第３の壁と対向し、第１の壁側から第２の壁側に向かって第３の壁側に傾斜した対向面とを有する遮蔽壁と、を備える。
【０００７】
また、遮蔽壁の頂部の縁は、外方に凸となる曲面形状を有してもよい。
【０００８】
また、第３の壁の頂部の縁は、外方に凸となる曲面形状を有してもよい。
【０００９】
また、第１の壁は、第２の壁の上方に設けられ、第３の壁は、第２の壁から上方に立設し、遮蔽壁は、第１の壁から下方に立設し、貯蔵室内の外気は、第１の壁と第３の壁の頂部との間の空隙から貯蔵室の外に排気されてもよい。
【発明の効果】
【００１０】
本開示によれば、建屋を簡素化することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
