公開番号
2025026218
公報種別
公開特許公報(A)
公開日
2025-02-21
出願番号
2023131677
出願日
2023-08-10
発明の名称
遊技機
出願人
株式会社平和
代理人
個人
主分類
A63F
7/02 20060101AFI20250214BHJP(スポーツ;ゲーム;娯楽)
要約
【課題】遊技者の興趣の低下を防止可能な遊技機を提供する。
【解決手段】遊技球が流下可能であって、遊技球の発射強度に応じて打ち分け可能な第1領域及び第2領域と、特定遊技状態を含む複数の遊技状態のいずれかを設定可能な設定手段と、を備え、特定遊技状態において、主に第1領域へ向けての遊技球の打ち出しを行わせる遊技機において、特定遊技状態では、第2領域へ向けての遊技球の打ち出しが行われたことを条件として、当該打ち出しに基づいて生じ得る遊技に関する事象を示唆する事象示唆を実行可能に設定する。

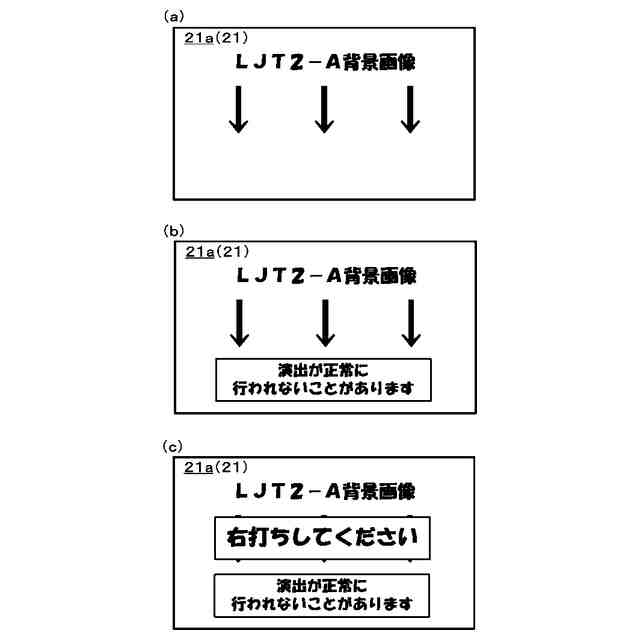

【選択図】図136
特許請求の範囲
【請求項1】
遊技球が流下可能であって、遊技球の発射強度に応じて打ち分け可能な第1領域及び第2領域と、
特定遊技状態を含む複数の遊技状態のいずれかを設定可能な設定手段と、を備え、
特定遊技状態において、主に第1領域へ向けての遊技球の打ち出しを行わせる遊技機であって、
特定遊技状態において、第2領域へ向けての遊技球の打ち出しが行われたことを条件として、当該打ち出しに基づいて生じ得る遊技に関する事象を示唆する事象示唆を実行可能であることを特徴とする遊技機。
続きを表示(約 130 文字)
【請求項2】
特定遊技状態において、所定状態の発生中に第2領域へ向けての遊技球の打ち出しが行われたことを条件として、事象示唆、及び、第1領域へ向けての遊技球の打ち出しを促す打ち出し示唆の両方を実行可能であることを特徴とする請求項1記載の遊技機。
発明の詳細な説明
【技術分野】
【0001】
本発明は、遊技機に関する。
続きを表示(約 6,200 文字)
【背景技術】
【0002】
従来、この種の遊技機として、遊技領域に設けられた始動入賞口への遊技球の入球を契機として特別遊技の実行の可否を決定する当否抽選及び当該当否抽選の結果を示す特別図柄の決定が行われるとともに、特別図柄の変動表示が実行され、上述の当否抽選の結果が特別遊技を実行する旨(大当たりの当選)であることを示す特定図柄(大当たり図柄)の停止表示が行われることにより多くの賞球を獲得可能な特別遊技が実行されるものが知られている。
このような遊技機においては、遊技者の興趣を高めるべく、有利度の異なる複数の遊技状態を設け、所定の特定図柄が決定された場合には、特別遊技の終了後の遊技状態を有利度の異なる遊技状態(たとえば、時短遊技状態等)に設定するようなことが行われている。また、このような遊技機においては、遊技領域に、発射強度に応じて打ち分け可能な左領域と右領域とを設け、有利度の低い遊技状態(非時短遊技状態)では左領域へ向けての遊技球の打ち出しを行わせ、有利度の高い遊技状態(時短遊技状態)では右領域へ向けての遊技球の打ち出しを行わせるように設定し、有利度の高い遊技状態が設定された場合、右領域へ向けての遊技球の打ち出しを促す右打ち報知を行うようなことも行われている(特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2020-162810号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上述のような遊技機においては、有利度の高い遊技状態であるにもかかわらず、左領域へ向けて遊技球が打ち出された場合にも、遊技者に不利となるおそれがあるため、上述の右打ち報知を行うのが一般的である。
しかし、このような右打ち報知は、いずれの遊技機においても同じような態様で報知が行われるため、遊技者の興趣を低下させるおそれが生じていた。
【0005】
そこで、本発明は、上述した事情によりなされたものであり、遊技者の興趣の低下を防止可能な遊技機の提供を目的とする。
【課題を解決するための手段】
【0006】
上述した目的を達成するために、本発明は次のように構成されている。
(1)本発明は、遊技球が流下可能であって、遊技球の発射強度に応じて打ち分け可能な第1領域及び第2領域と、特定遊技状態を含む複数の遊技状態のいずれかを設定可能な設定手段と、を備え、特定遊技状態において、主に第1領域へ向けての遊技球の打ち出しを行わせる遊技機であって、特定遊技状態において、第2領域へ向けての遊技球の打ち出しが行われたことを条件として、当該打ち出しに基づいて生じ得る遊技に関する事象を示唆する事象示唆を実行可能であることを特徴とする。
【0007】
本発明に係る遊技機によれば、主に第1領域へ向けての遊技球の打ち出しを行わせる特定遊技状態において、第2領域へ向けての遊技球の打ち出しが行われた場合には、当該打ち出しに基づいて生じ得る遊技に関する事象を示唆する事象示唆が実行されるため、遊技者に斬新な印象を与えることができ、遊技者の興趣の低下を防止可能となる。
【0008】
(2)また、本発明に係る遊技機は、特定遊技状態において、所定状態の発生中に第2領域へ向けての遊技球の打ち出しが行われたことを条件として、事象示唆、及び、第1領域へ向けての遊技球の打ち出しを促す打ち出し示唆の両方を実行可能であるようにしてもよい。
【発明の効果】
【0009】
本発明によれば、遊技者の興趣の低下を防止可能な遊技機を提供することができる。
【図面の簡単な説明】
【0010】

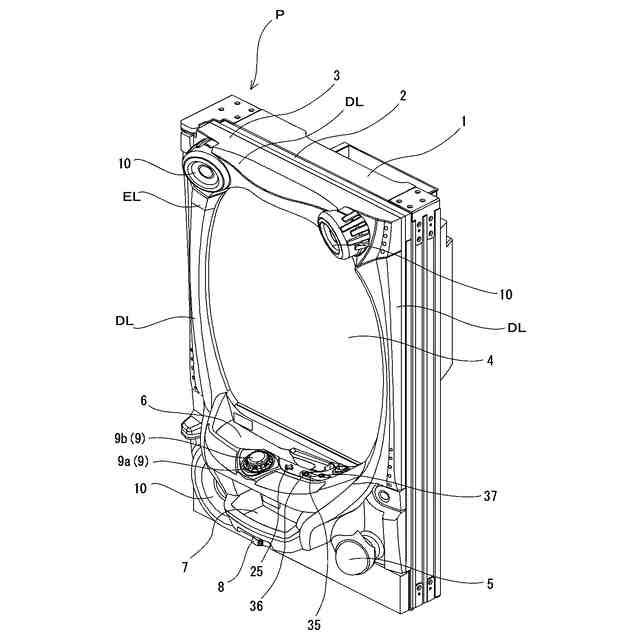

第1形態に係るパチンコ機の外観斜視図である。

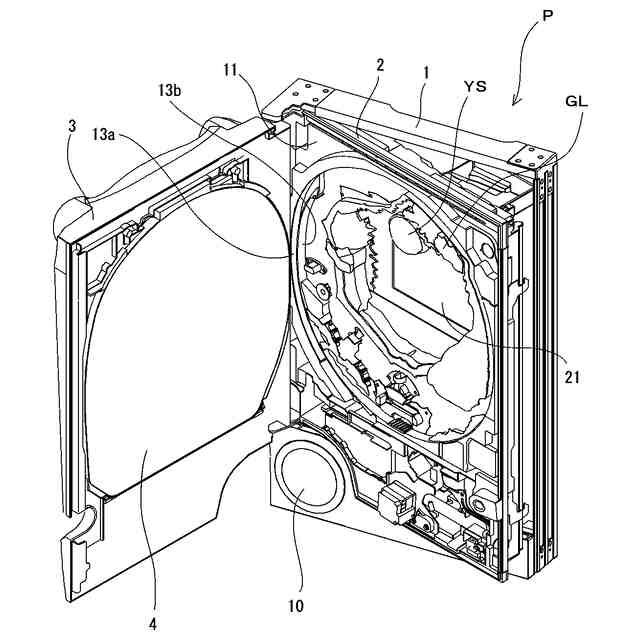

第1形態に係るパチンコ機の前扉を開けた状態の外観斜視図である。

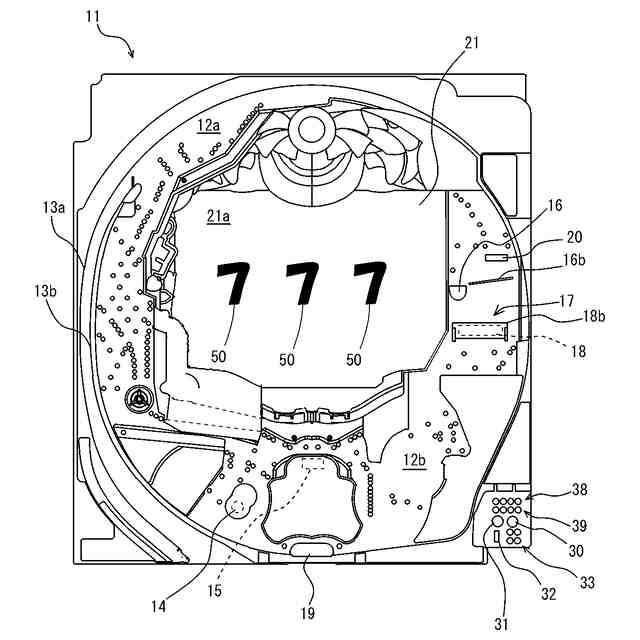

第1形態に係るパチンコ機の遊技盤の正面概略図である。

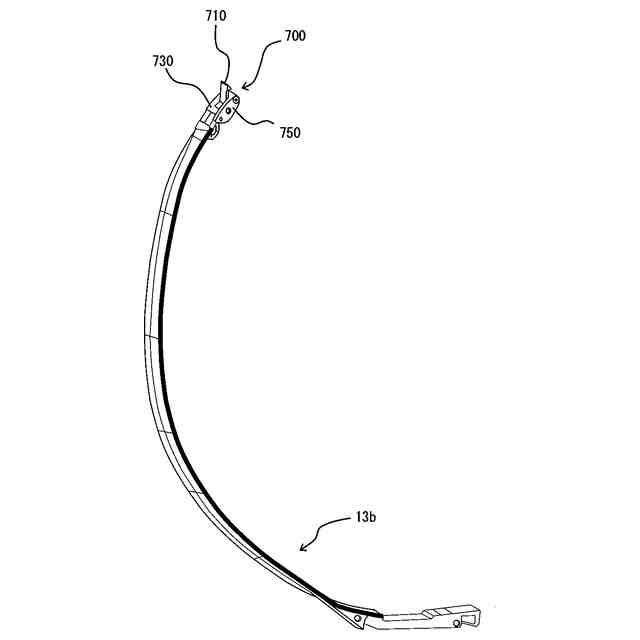

第1形態に係るパチンコ機の内レールの外観斜視図である。

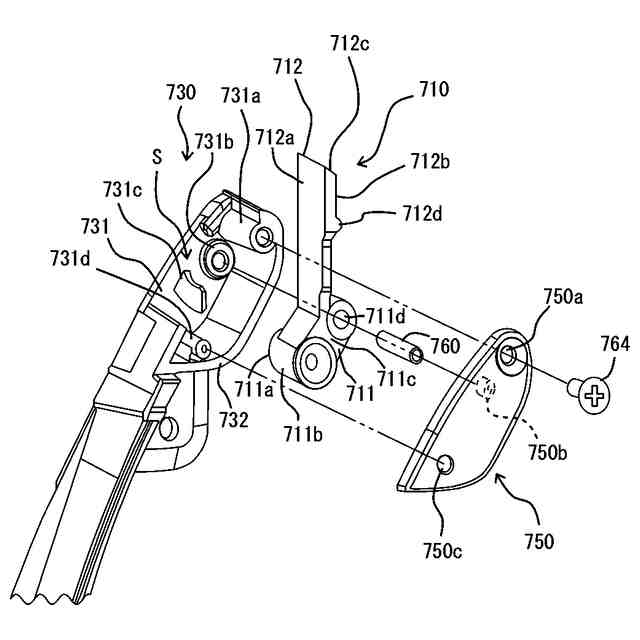

第1形態に係るパチンコ機の逆流防止部の分解斜視図である。

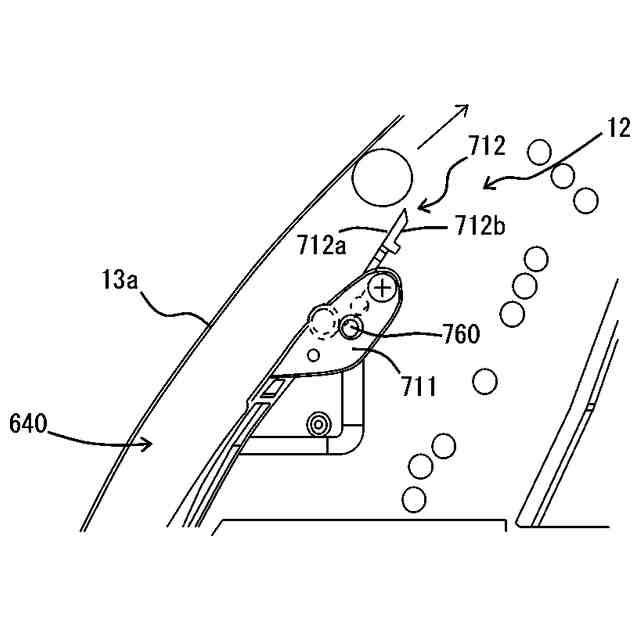

第1形態に係るパチンコ機の回動基部が非回動状態にあるときの逆流防止部の正面概略図である。
第1形態に係るパチンコ機の回動基部が回動状態にあるときの逆流防止部の正面概略図である。
第1形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部の正面概略図である。

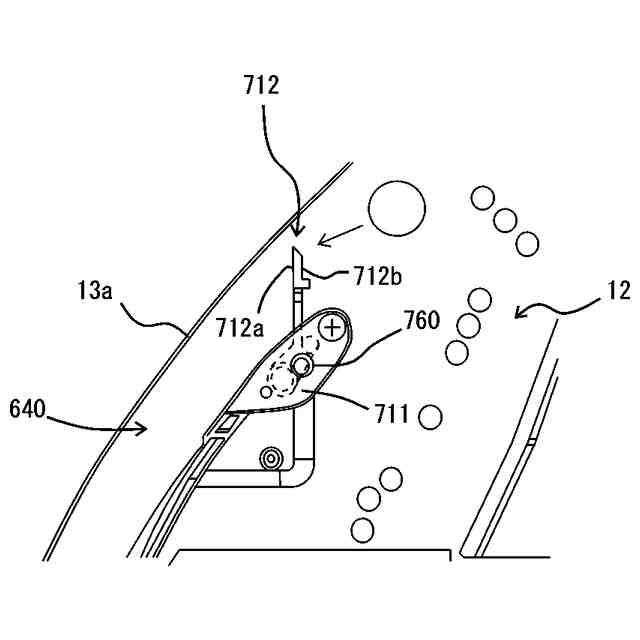

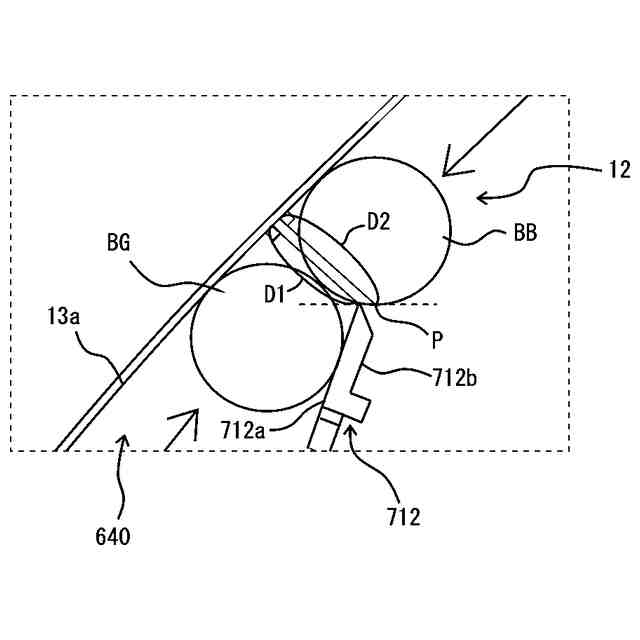

第1形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部における回動弁の正面拡大図である。
第1形態に係るパチンコ機の裏側の概略図である。
第1形態に係るパチンコ機の主制御基板の外観斜視図である。
第1形態に係るパチンコ機の第2始動入賞口及び可動片の拡大図である。
第1形態に係るパチンコ機のアタッカー装置内部の正面概略図である。
第1形態に係るパチンコ機の電気的構成を示すブロック図である。
第1形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第1形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第1形態に係るパチンコ機の変動パターンテーブルの説明図である。
第1形態に係るパチンコ機の変動パターンテーブルの説明図である。
第1形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第1形態に係るパチンコ機の当たり決定乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の普通図柄変動パターン決定テーブルの説明図である。
第1形態に係るパチンコ機の可動片作動制御テーブルの説明図である。
第1形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第1形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第1形態に係るパチンコ機の主制御基板における電断退避処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるメイン処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における電断復帰時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球制御リセット処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるセンサ検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるゲート検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における第1始動入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における第2始動入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における事前判定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における大入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における一般入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるアウト検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特定領域検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特図関連制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における変動パターン決定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別遊技制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普図関連制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄変動開始処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄抽選処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄変動停止処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄停止後処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における可動片制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるソレノイド制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球関連コマンドセット処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球判定制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における設定関連処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の各遊技状態への移行を示した状態遷移図である。
第1形態に係るパチンコ機の各演出状態への移行を示した状態遷移図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第1形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第1形態に係るパチンコ機の各種演出や各種示唆の態様の一例を示す図である。
第1形態に係るパチンコ機の副制御基板におけるメイン処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における遊技状態設定関連コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における電断復帰コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における停止表示終了コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における変動パターンコマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における差球関連コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における賞球指定コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の他の設定例における当否乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の他の設定例における特別図柄乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第2形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第2形態に係るパチンコ機の変動パターンテーブルの説明図である。
第2形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第2形態に係るパチンコ機の主制御基板における特別領域検出時処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における停止表示時遊技状態設定処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における小当たり遊技制御処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第3形態に係るパチンコ機の各種設定内容を説明する図である。
第3形態に係るパチンコ機の各種設定内容を説明する図である。
第3形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における残変動回数更新処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における残小当たり回数更新処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における遊技状態制御処理の概略を示すフローチャートである。
【発明を実施するための形態】
(【0011】以降は省略されています)
