公開番号2025030241
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135356
出願日2023-08-23
発明の名称遊技機
出願人株式会社平和
代理人個人,個人
主分類A63F 7/02 20060101AFI20250228BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技性を向上する。
【解決手段】パチンコ機1では、時短状態を生起させることが可能な主制御基板200を備えている。また、「転落図柄1」に当選した回数が第1の所定回数(1[回])に達したことに伴い終了される時短状態Aと、「転落図柄1」に当選した回数が第1の所定回数より多い第2の所定回数(10000[回])に達したことに伴い終了される時短状態Bと、がある。そして、時短状態Bの生起中に「転落図柄1」に当選したことに伴い、次回確定演出(専用演出)を実行することが可能となっている。
【選択図】図7
特許請求の範囲【請求項１】
時短状態を生起させることが可能な時短状態制御手段を備え、
特定図柄に当選した回数が第１の所定回数に達したことに伴い終了される第１の時短状態と、特定図柄に当選した回数が前記第１の所定回数より多い第２の所定回数に達したことに伴い終了される第２の時短状態と、があり、
前記第２の時短状態の生起中に前記特定図柄に当選したことに伴い、専用演出を実行することが可能であることを特徴とする遊技機。
続きを表示（約 61 文字）【請求項２】
前記専用演出は、現在の遊技状態を示唆する演出であることを特徴とする請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時短状態を生起させることが可能な遊技機に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、時短状態を生起させることが可能な遊技機が知られている（特許文献１参照）。この遊技機では、「転落小当り」に当選した回数が第１の所定回数に達したことに伴い終了される第１の時短状態と、「転落小当り」に当選した回数が第１の所定回数より多い第２の時短回数に達したことに伴い終了される第２の時短状態と、が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６８７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技機では、遊技性を向上することが困難となる恐れがある。
本発明の課題は、遊技性を向上することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、第一の発明に係る遊技機は、時短状態を生起させることが可能な時短状態制御手段を備え、特定図柄に当選した回数が第１の所定回数に達したことに伴い終了される第１の時短状態と、特定図柄に当選した回数が前記第１の所定回数より多い第２の所定回数に達したことに伴い終了される第２の時短状態と、があり、前記第２の時短状態の生起中に前記特定図柄に当選したことに伴い、専用演出を実行することが可能であることを特徴とする。
第一の発明に係る遊技機では、第２の時短状態の生起中に特定図柄に当選した場合に、専用演出が実行される。これによって、遊技者において、専用演出が実行された場合に、現在の遊技状態が、第２の時短状態であることを把握することが可能となる。したがって、特定図柄に当選したことに伴い、現在の遊技状態を把握することが可能となり、特定図柄について、新しい意味を付与することが可能となる。よって、遊技性を向上することが可能となる。
ここで、時短状態としては、後述する時短状態が該当する。時短状態制御手段としては、後述する主制御基板２００が該当する。特定図柄としては、後述する転落図柄１が該当する。第１の時短状態としては、後述する時短状態Ａが該当する。第２の時短状態としては、後述する時短状態Ｂが該当する。専用演出としては、後述する次回確定演出が該当する。
【０００６】
第二の発明に係る遊技機は、第一の発明に係る遊技機において、前記専用演出は、現在の遊技状態を示唆する演出であることを特徴とする。
第二の発明に係る遊技機では、専用演出の実行により、現在の遊技状態を明確に示唆することが可能となる。
【発明の効果】
【０００７】
本発明によれば、遊技性を向上することが可能となる。
【図面の簡単な説明】
【０００８】
パチンコ機の全体構成を示す斜視図である。
遊技盤の正面を示し、特に説明に必要な部分を模式的に示した図である。

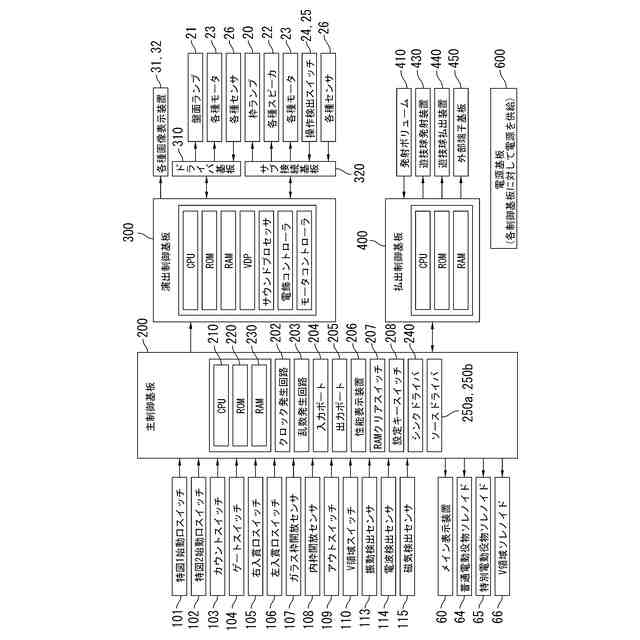

パチンコ機の制御系の構成を示すブロック図である。

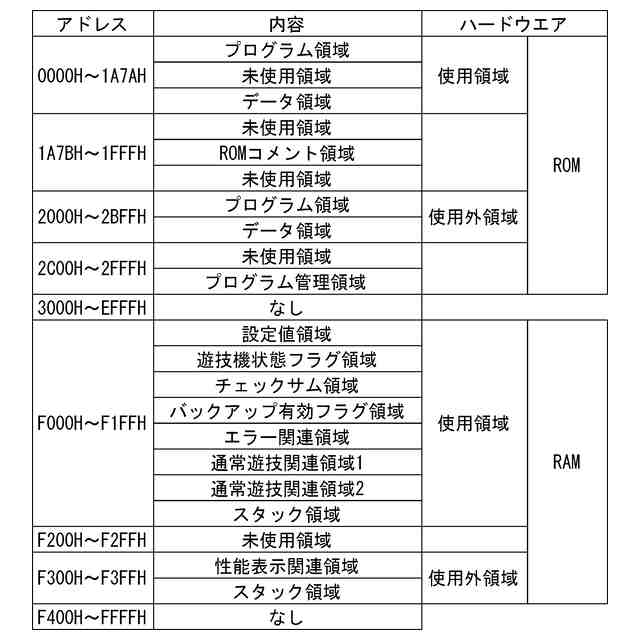

ＣＰＵ２１０が使用するメモリ領域のアドレスマップである。

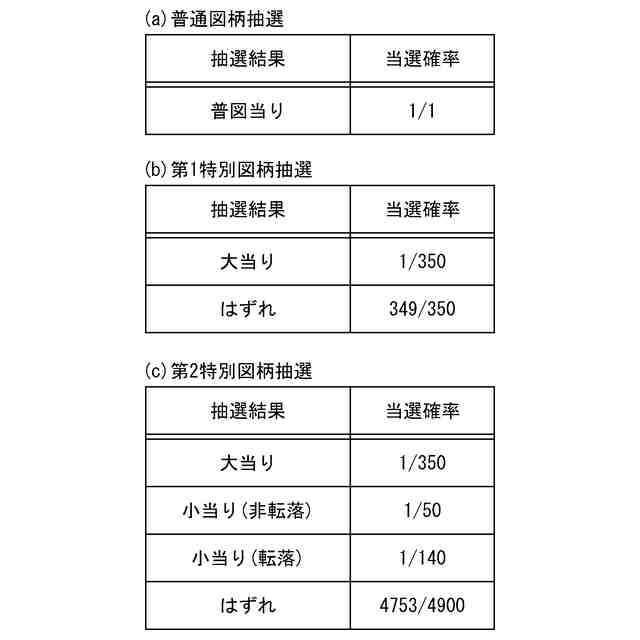

各種抽選の当選確率を示す図である。

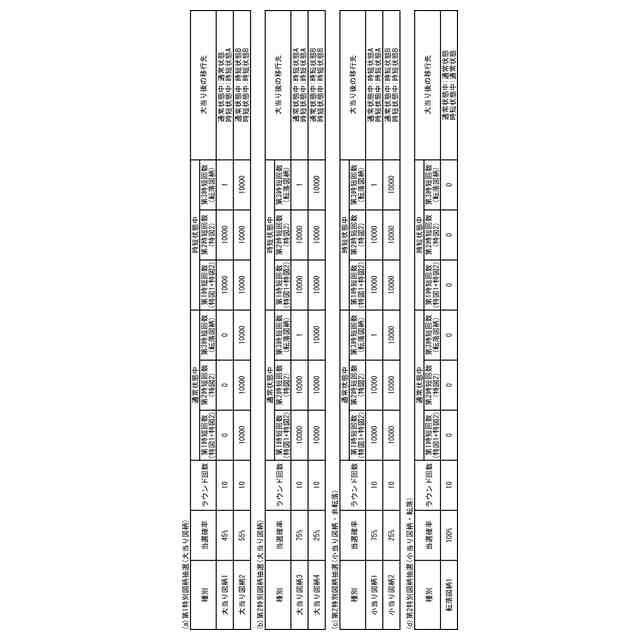

各種抽選の当選種別を示す図である。

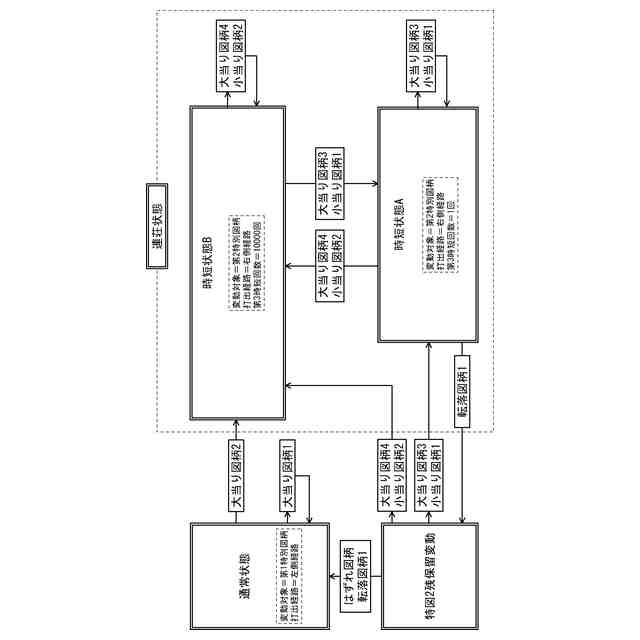

遊技状態の遷移を示す図である。

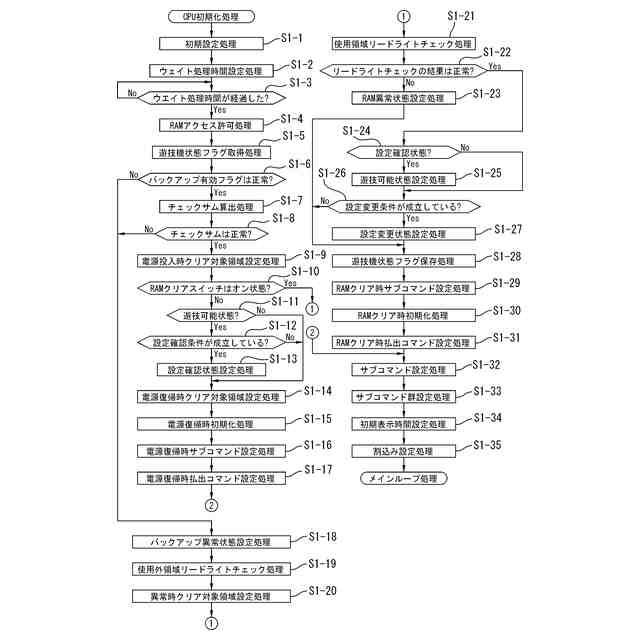

ＣＰＵ初期化処理を示すフローチャートである。

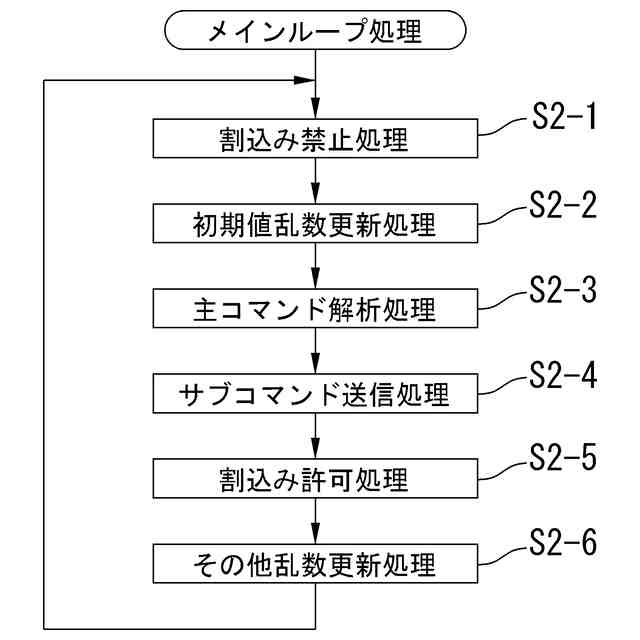

メインループ処理を示すフローチャートである。
電源遮断時退避処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
ダイナミックポート出力処理を示すフローチャートである。
性能表示装置出力処理を示すフローチャートである。
設定関連処理を示すフローチャートである。
スイッチ管理処理を示すフローチャートである。
普図始動球検出処理を示すフローチャートである。
特図１始動球検出処理を示すフローチャートである。
特図２始動球検出処理を示すフローチャートである。
特別図柄乱数取得処理を示すフローチャートである。
特別遊技管理処理を示すフローチャートである。
特図変動待ち処理を示すフローチャートである。
特図変動中処理を示すフローチャートである。
回数切り管理処理を示すフローチャートである。
特図停止中処理を示すフローチャートである。
第１大入賞口開放前処理を示すフローチャートである。
第１大入賞口開放制御処理を示すフローチャートである。
第１大入賞口閉鎖有効処理を示すフローチャートである。
第１大入賞口開放終了ウェイト処理を示すフローチャートである。
第２大入賞口開放前処理を示すフローチャートである。
第２大入賞口開放制御処理を示すフローチャートである。
第２大入賞口閉鎖有効処理を示すフローチャートである。
第２大入賞口開放終了ウェイト処理を示すフローチャートである。
特別電役開閉切替処理を示すフローチャートである。
普通遊技管理処理を示すフローチャートである。
普図変動待ち処理を示すフローチャートである。
普図変動中処理を示すフローチャートである。
普図停止中処理を示すフローチャートである。
普通電動役物開放前処理を示すフローチャートである。
普通電役開閉切替処理を示すフローチャートである。
普通電動役物開放制御処理を示すフローチャートである。
普通電動役物閉鎖有効処理を示すフローチャートである。
普通電動役物開放終了ウェイト処理を示すフローチャートである。
性能表示装置制御処理を示すフローチャートである。
演出モードＡの設定中において表示画面３１ａに表示される演出画像の構成を示す図である。
演出モードＢの設定中において表示画面３１ａに表示される演出画像の構成を示す図である。
連荘状態中に設定される演出モードの遷移を示す図である。
変形例に係る各種抽選の当選確率を示す図である。
変形例に係る各種抽選の当選種別を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照しながら説明する。
本実施形態では、本発明に係る遊技機を、パチンコ機１に適用している。
【００１０】
（パチンコ機１の全体構成）
まず、パチンコ機１の全体構成を説明する。

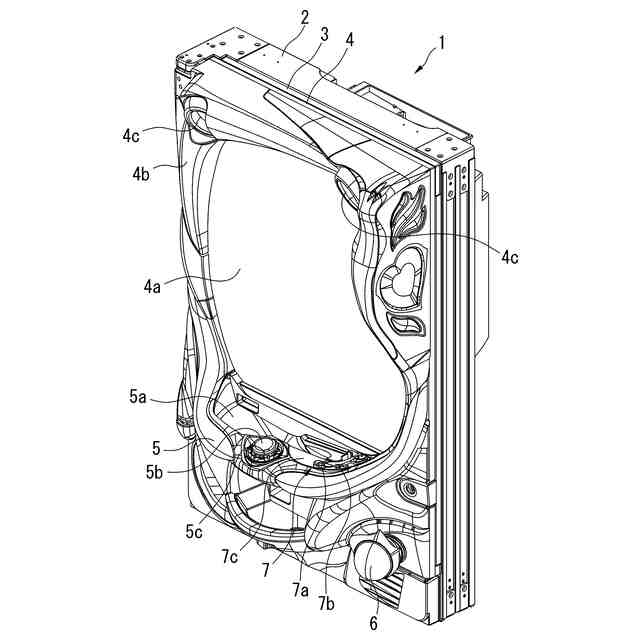

図１は、パチンコ機の全体構成を示す斜視図である。
パチンコ機１は、外枠ユニット２と、内枠ユニット３と、前枠ユニット４と、遊技盤ユニット１０と、を含んで構成されている。
外枠ユニット２、内枠ユニット３及び前枠ユニット４は、ヒンジ機構を介して、互いに固定されている。これによって、内枠ユニット３は、外枠ユニット２に対して開閉することが可能となっている。また、前枠ユニット４は、内枠ユニット３及び外枠ユニット２のそれぞれに対して開閉することが可能となっている。
（【００１１】以降は省略されています）
