公開番号2025026215
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023131674
出願日2023-08-10
発明の名称遊技機
出願人株式会社平和
代理人個人
主分類A63F 7/02 20060101AFI20250214BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者の興趣を高めることが可能な遊技機を提供する。
【解決手段】第1遊技状態中及び第2遊技状態中は第1領域で遊技が行われ、第3遊技状態中は第2領域で遊技が行われ、第3遊技状態の終了に基づき第1遊技状態を設定可能な遊技機において、第3遊技状態が終了し第1遊技状態が設定された場合に、第1領域を流下する遊技球が進入可能な第1始動領域への遊技球の進入に基づいて取得される第1抽選情報が記憶されていないことを条件に、第1始動領域への遊技球の進入を促す特定示唆を実行可能であり、第2抽選結果又は第3抽選結果が決定されたときには所定の演出を介して当該決定が示唆され、第1抽選結果が導出されたときには所定の演出を介さずに当該決定が示唆されるように設定する。

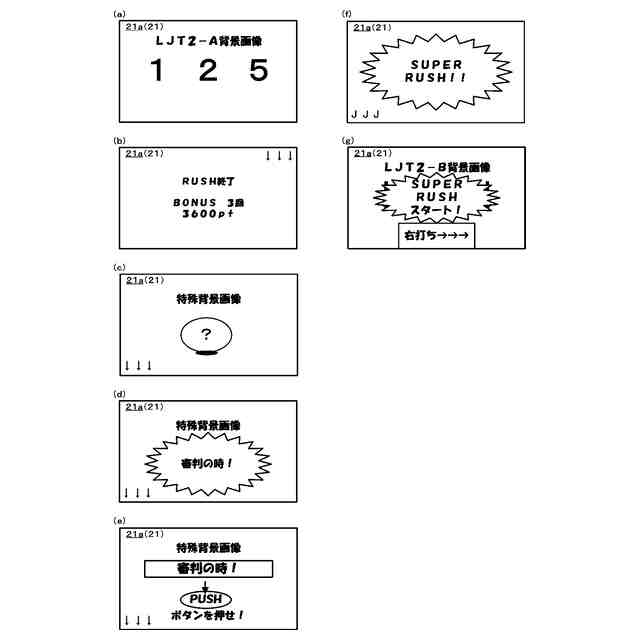

【選択図】図121
特許請求の範囲【請求項1】
遊技球が流下可能であって、遊技球の発射強度に応じて打ち分け可能な第1領域及び第2領域と、
第1領域を流下する遊技球が進入可能な第1始動領域と、
第2領域を流下する遊技球が進入可能な第2始動領域と、
第1始動領域への遊技球の進入に基づいて取得される第1抽選情報、及び、第2始動領域への遊技球の進入に基づいて取得される第2抽選情報を記憶可能な記憶手段と、
第1抽選情報又は第2抽選情報に基づく抽選により所定の抽選結果を決定可能な抽選手段と、
第1遊技状態、当該第1遊技状態と異なる第2遊技状態、及び、当該第2遊技状態よりも有利度の高い第3遊技状態を含む複数の遊技状態のいずれかを設定可能な設定手段と、を備え、
第1遊技状態及び第2遊技状態のいずれにおいても、主に第1領域で遊技が行われ、
第3遊技状態においては、主に第2領域で遊技が行われ、
第3遊技状態の終了に基づき第1遊技状態を設定可能な遊技機であって、
抽選手段は、第1抽選情報に基づく抽選により、遊技者に有利な有利遊技を実行する旨が対応付けられた第1抽選結果、有利遊技を実行せず第2遊技状態を設定する旨が対応付けられた第2抽選結果、及び、有利遊技を実行せず第3遊技状態を設定する旨が対応付けられた第3抽選結果のいずれかの抽選結果を決定可能であり、
第3遊技状態の終了に基づき第1遊技状態が設定された場合には、少なくとも第1抽選情報が記憶されていないことを条件として、第1始動領域への遊技球の進入を促す特定示唆を実行可能であり、
第3遊技状態の終了に基づき第1遊技状態が設定された場合において、第1抽選情報に基づく抽選の実行により第2抽選結果又は第3抽選結果が決定されたときには、所定の演出の実行を介して第2抽選結果又は第3抽選結果の決定が示唆されるものの、第1抽選情報に基づく抽選の実行により第1抽選結果が導出されたときには、当該所定の演出の実行を介することなく第1抽選結果の決定が示唆されることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【0001】
本発明は、遊技機に関する。
続きを表示(約 7,300 文字)【背景技術】
【0002】
従来、この種の遊技機として、遊技領域に設けられた始動入賞口への遊技球の入球を契機として特別遊技の実行の可否を決定する当否抽選及び当該当否抽選の結果を示す特別図柄の決定が行われるとともに、特別図柄の変動表示が実行され、上述の当否抽選の結果が特別遊技を実行する旨(大当たりの当選)であることを示す特定図柄(大当たり図柄)の停止表示が行われることにより多くの賞球を獲得可能な特別遊技が実行されるものが知られている。
このような遊技機においては、遊技者の興趣を高めるべく、有利度の異なる複数の遊技状態を設け、所定の特定図柄が決定された場合には、特別遊技の終了後の遊技状態を有利度の異なる遊技状態(たとえば、時短遊技状態等)に設定するようなことが行われている。
また、近年では、遊技者の興趣を高めるべく、上述の当否抽選において、特別遊技を実行する旨の抽選結果の他、特別遊技の実行と異なる遊技利益として、特別遊技を介することなく有利度の異なる遊技状態(時短遊技状態)を設定する旨の特定抽選結果を導出可能とし、当該特定抽選結果を示す特殊図柄(時短図柄)の停止表示が行われることにより、特別遊技を介することなく所定の遊技状態と有利度の異なる遊技状態を設定するような遊技機も考案されている(特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2021-78994号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上述のような遊技機においては、各遊技状態において種々の演出や示唆を実行可能とすることにより、遊技者の興趣を高めることができるものの、遊技、演出、示唆の多様化が進む近年においては、より遊技者の興趣を高めることが可能な遊技、演出、示唆を実行可能な遊技機の登場が望まれていた。
【0005】
そこで、本発明は、上述した事情によりなされたものであり、遊技者の興趣を高めることが可能な遊技機の提供を目的とする。
【課題を解決するための手段】
【0006】
上述した目的を達成するために、本発明は次のように構成されている。
(1)本発明は、遊技球が流下可能であって、遊技球の発射強度に応じて打ち分け可能な第1領域及び第2領域と、第1領域を流下する遊技球が進入可能な第1始動領域と、第2領域を流下する遊技球が進入可能な第2始動領域と、第1始動領域への遊技球の進入に基づいて取得される第1抽選情報、及び、第2始動領域への遊技球の進入に基づいて取得される第2抽選情報を記憶可能な記憶手段と、第1抽選情報又は第2抽選情報に基づく抽選により所定の抽選結果を決定可能な抽選手段と、第1遊技状態、当該第1遊技状態と異なる第2遊技状態、及び、当該第2遊技状態よりも有利度の高い第3遊技状態を含む複数の遊技状態のいずれかを設定可能な設定手段と、を備え、第1遊技状態及び第2遊技状態のいずれにおいても、主に第1領域で遊技が行われ、第3遊技状態においては、主に第2領域で遊技が行われ、第3遊技状態の終了に基づき第1遊技状態を設定可能な遊技機であって、抽選手段は、第1抽選情報に基づく抽選により、遊技者に有利な有利遊技を実行する旨が対応付けられた第1抽選結果、有利遊技を実行せず第2遊技状態を設定する旨が対応付けられた第2抽選結果、及び、有利遊技を実行せず第3遊技状態を設定する旨が対応付けられた第3抽選結果のいずれかの抽選結果を決定可能であり、第3遊技状態の終了に基づき第1遊技状態が設定された場合には、少なくとも第1抽選情報が記憶されていないことを条件として、第1始動領域への遊技球の進入を促す特定示唆を実行可能であり、第3遊技状態の終了に基づき第1遊技状態が設定された場合において、第1抽選情報に基づく抽選の実行により第2抽選結果又は第3抽選結果が決定されたときには、所定の演出の実行を介して第2抽選結果又は第3抽選結果の決定が示唆されるものの、第1抽選情報に基づく抽選の実行により第1抽選結果が導出されたときには、当該所定の演出の実行を介することなく第1抽選結果の決定が示唆されることを特徴とする。
【0007】
本発明に係る遊技機によれば、第3遊技状態が終了した場合において、少なくとも第1始動領域への遊技球の進入に基づいて取得される第1抽選情報が記憶されていないことを条件として、第1領域を流下する遊技球が進入可能な第1始動領域への遊技球の進入を促す特定示唆を実行可能であるため、第3遊技状態が終了した際の遊技方法を遊技者に把握させることが可能となり、ひいては、遊技者の興趣を高めることができる。
また、第3遊技状態の終了に基づき第1遊技状態が設定された場合において、第1抽選情報に基づく抽選の実行により第2抽選結果又は第3抽選結果が決定されたときには、所定の演出の実行を介して第2抽選結果又は第3抽選結果の決定が示唆されるものの、第1抽選情報に基づく抽選の実行により第1抽選結果が導出されたときには、当該所定の演出の実行を介することなく第1抽選結果の決定が示唆されるため、第3遊技状態の終了に基づき第1遊技状態が設定された場合における第1抽選情報に基づく抽選の結果の示唆のバリエーションが豊富となり、遊技者の興趣を高めることができる。
【発明の効果】
【0008】
本発明によれば、遊技者の興趣を高めることが可能な遊技機を提供することができる。
【図面の簡単な説明】
【0009】

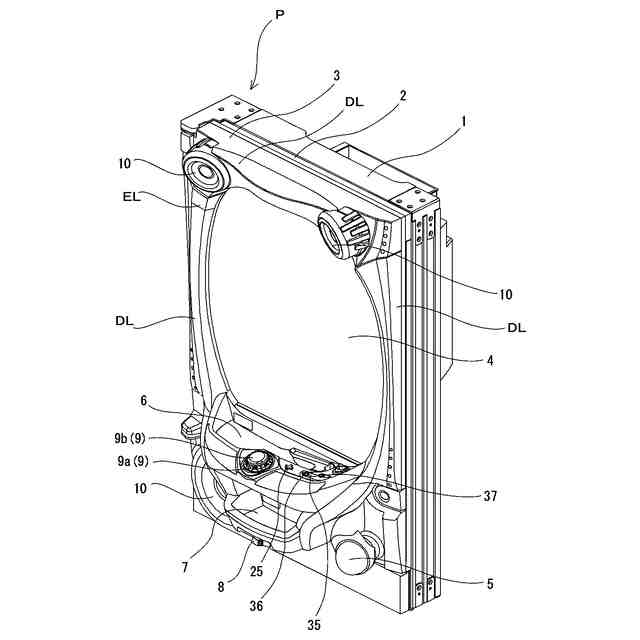

第1形態に係るパチンコ機の外観斜視図である。

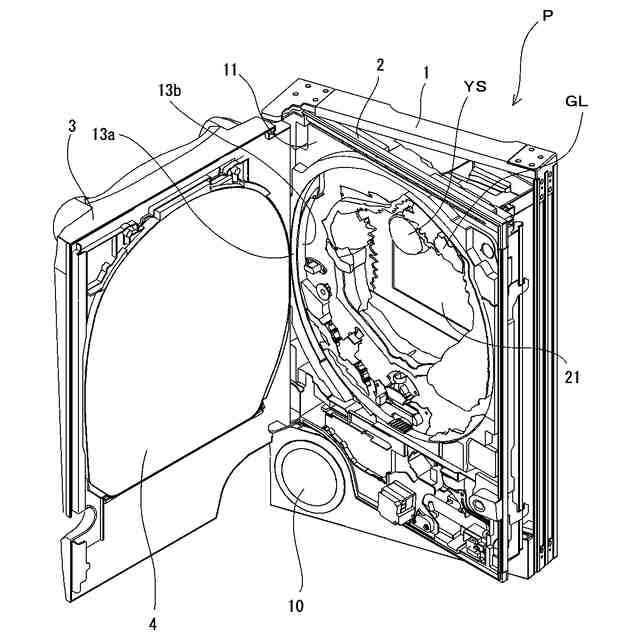

第1形態に係るパチンコ機の前扉を開けた状態の外観斜視図である。

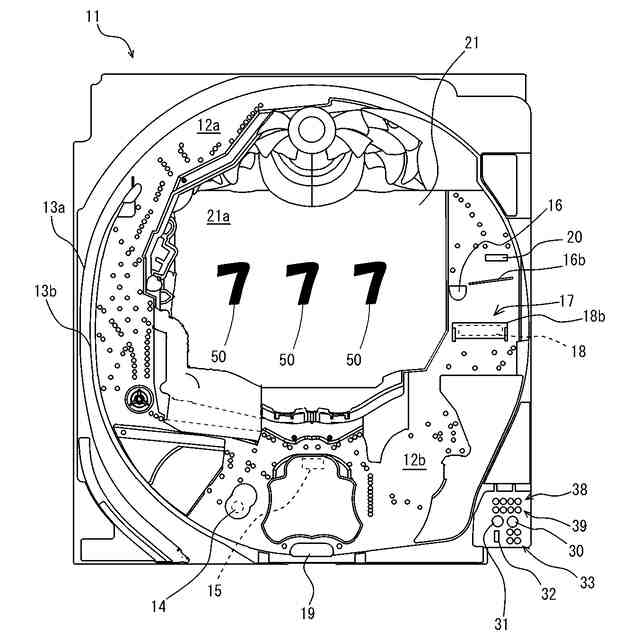

第1形態に係るパチンコ機の遊技盤の正面概略図である。

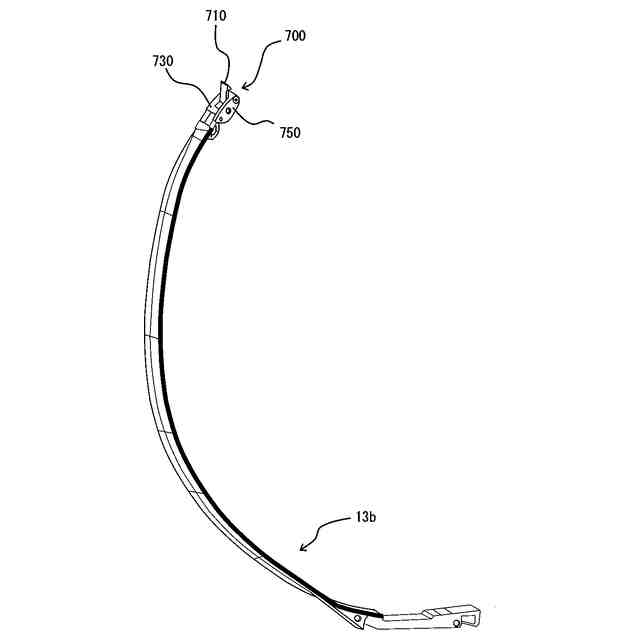

第1形態に係るパチンコ機の内レールの外観斜視図である。

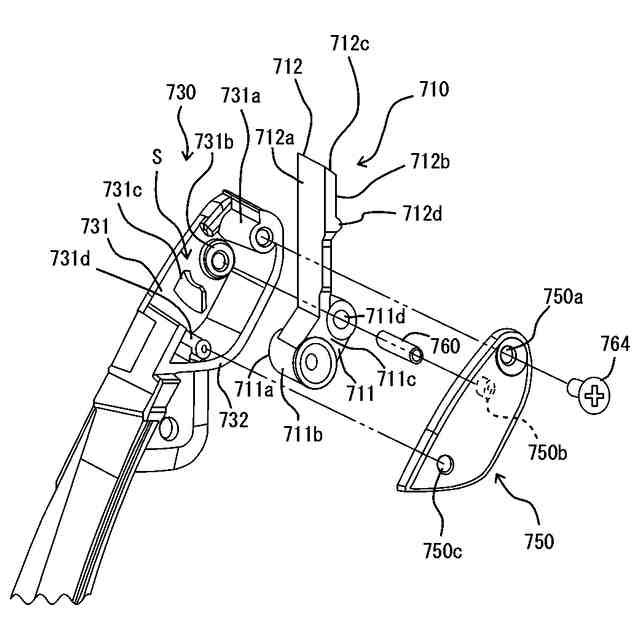

第1形態に係るパチンコ機の逆流防止部の分解斜視図である。

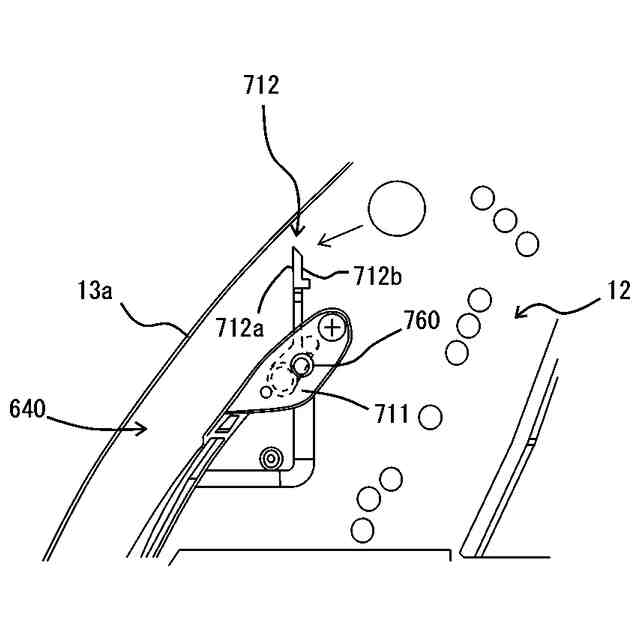

第1形態に係るパチンコ機の回動基部が非回動状態にあるときの逆流防止部の正面概略図である。

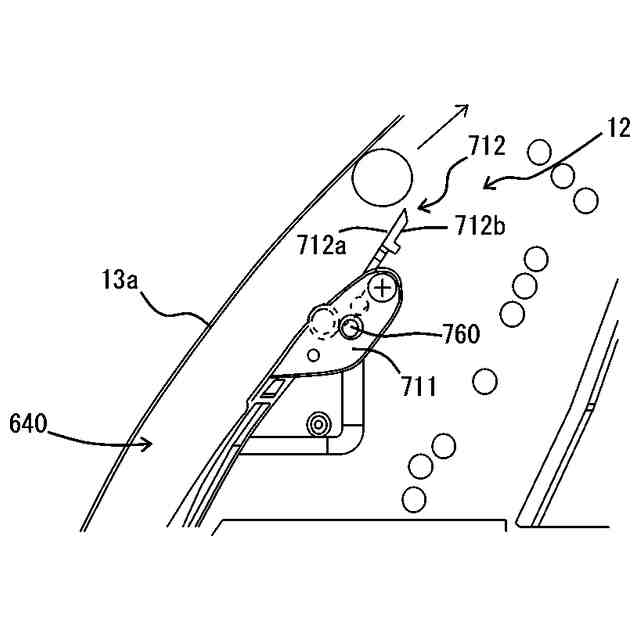

第1形態に係るパチンコ機の回動基部が回動状態にあるときの逆流防止部の正面概略図である。

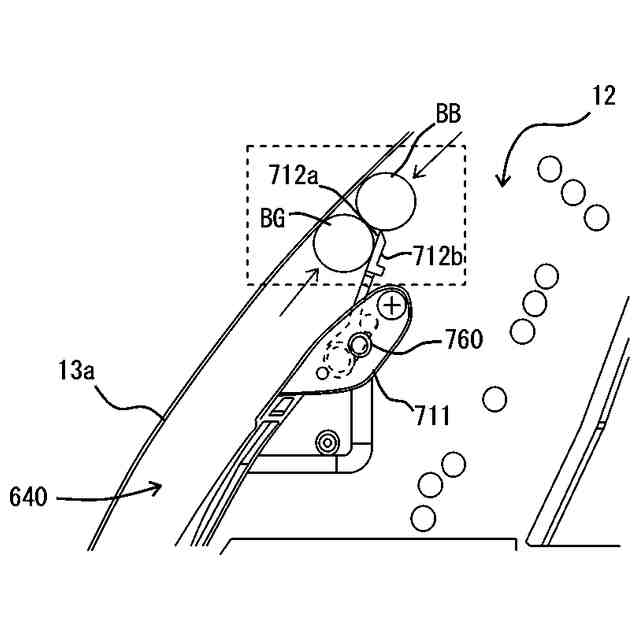

第1形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部の正面概略図である。

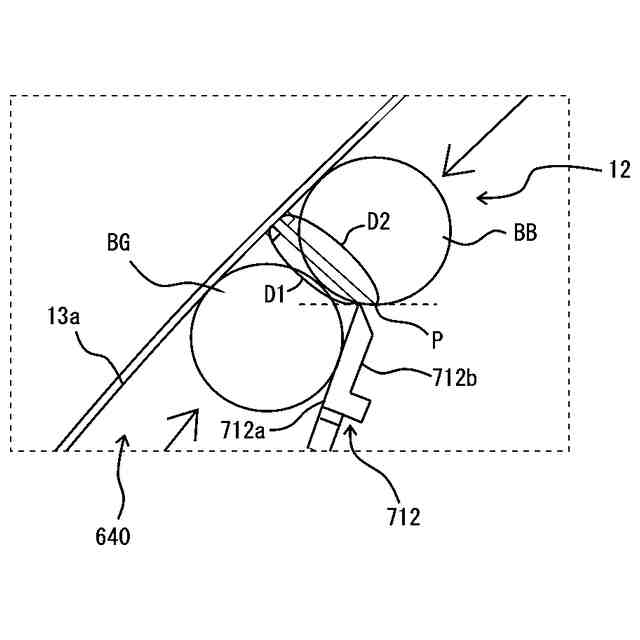

第1形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部における回動弁の正面拡大図である。
第1形態に係るパチンコ機の裏側の概略図である。
第1形態に係るパチンコ機の主制御基板の外観斜視図である。
第1形態に係るパチンコ機の第2始動入賞口及び可動片の拡大図である。
第1形態に係るパチンコ機のアタッカー装置内部の正面概略図である。
第1形態に係るパチンコ機の電気的構成を示すブロック図である。
第1形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第1形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第1形態に係るパチンコ機の変動パターンテーブルの説明図である。
第1形態に係るパチンコ機の変動パターンテーブルの説明図である。
第1形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第1形態に係るパチンコ機の当たり決定乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の普通図柄変動パターン決定テーブルの説明図である。
第1形態に係るパチンコ機の可動片作動制御テーブルの説明図である。
第1形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第1形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第1形態に係るパチンコ機の主制御基板における電断退避処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるメイン処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における電断復帰時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球制御リセット処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるセンサ検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるゲート検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における第1始動入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における第2始動入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における事前判定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における大入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における一般入賞口検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるアウト検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特定領域検出時処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特図関連制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における変動パターン決定処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別遊技制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普図関連制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄変動開始処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄抽選処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄変動停止処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における普通図柄停止後処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における可動片制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板におけるソレノイド制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球関連コマンドセット処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における差球判定制御処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の主制御基板における設定関連処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の各遊技状態への移行を示した状態遷移図である。
第1形態に係るパチンコ機の各演出状態への移行を示した状態遷移図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第1形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第1形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第1形態に係るパチンコ機の各種演出や各種示唆の態様の一例を示す図である。
第1形態に係るパチンコ機の副制御基板におけるメイン処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における遊技状態設定関連コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における電断復帰コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における停止表示終了コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における変動パターンコマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における差球関連コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の副制御基板における賞球指定コマンド受信処理の概略を示すフローチャートである。
第1形態に係るパチンコ機の他の設定例における当否乱数判定テーブルの説明図である。
第1形態に係るパチンコ機の他の設定例における特別図柄乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第2形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第2形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第2形態に係るパチンコ機の変動パターンテーブルの説明図である。
第2形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第2形態に係るパチンコ機の主制御基板における特別領域検出時処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における停止表示時遊技状態設定処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における小当たり遊技制御処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第2形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第3形態に係るパチンコ機の各種設定内容を説明する図である。
第3形態に係るパチンコ機の各種設定内容を説明する図である。
第3形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における残変動回数更新処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における残小当たり回数更新処理の概略を示すフローチャートである。
第3形態に係るパチンコ機の主制御基板における遊技状態制御処理の概略を示すフローチャートである。
【発明を実施するための形態】
【0010】
(第1形態)
以下、本発明の第1形態を、図面を参照しつつ説明する。
(パチンコ機Pの外部構成)
本形態に係る遊技機は、遊技媒体として遊技球を使用するパチンコ機Pである。特に図示していないが、パチンコ機Pが設置される遊技場においては、島と呼ばれる遊技機の設置領域に、複数台のパチンコ機Pが並べて配設されるとともに、遊技球を貸し出すための遊技球貸出装置が各パチンコ機Pに隣接して設置される。また、各パチンコ機Pは対応する遊技球貸出装置Rに接続されている。
遊技球貸出装置Rは、紙幣の投入や遊技球の貸し出しに必要な価値情報が記憶される記憶媒体(カード)の挿入が可能となっている。そして、遊技球貸出装置Rに紙幣を投入(又は、カードを挿入)した上で、パチンコ機Pに対して所定の操作を行うことにより、遊技球貸出装置Rから遊技球の貸し出しを受けることができるようになっている。
(【0011】以降は省略されています)
