公開番号2025024378
公報種別公開特許公報(A)
公開日2025-02-20
出願番号2023128445
出願日2023-08-07
発明の名称コネクタ
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 12/59 20110101AFI20250213BHJP(基本的電気素子)

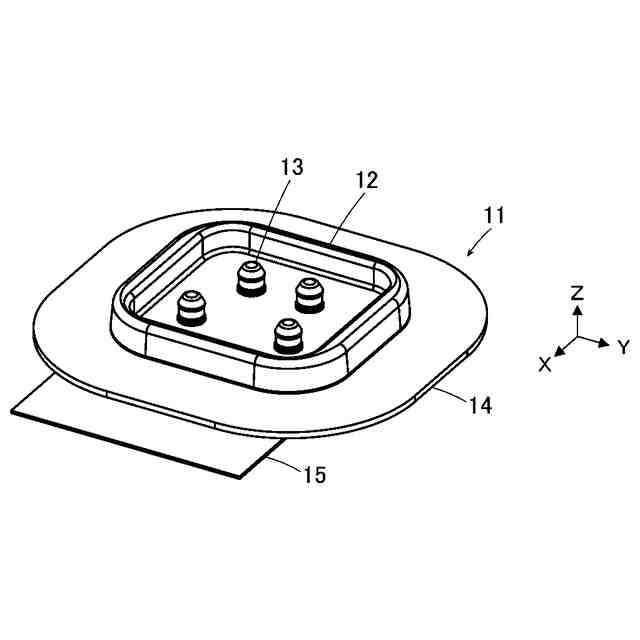

要約【課題】導体が接続対象物の表面および裏面のいずれに露出していても、コンタクトを接続対象物の導体に電気的に接続することができるコネクタを提供する。

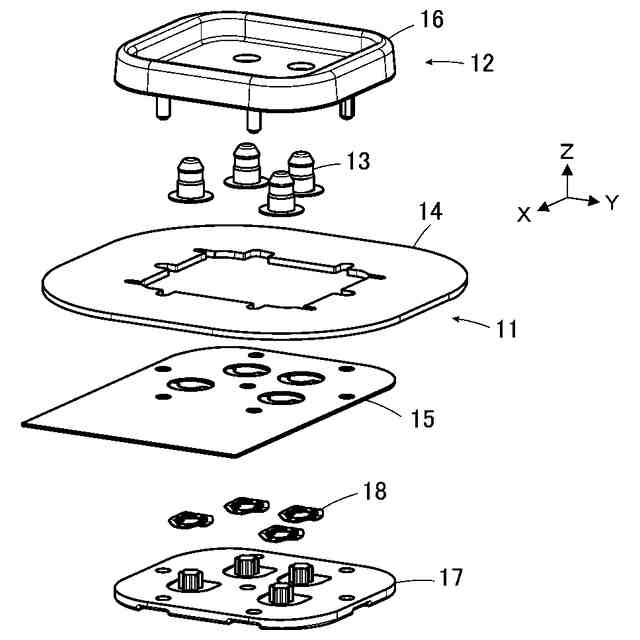

【解決手段】インナーコンタクト18は、それぞれプラグコンタクト13のフランジ13Bの裏面に対向し且つ嵌合軸Cに沿った方向に弾性変形可能な第1弾性部18Eおよび第2弾性部18Fを有し、シート状導電部材15の一部が、嵌合軸Cに沿った方向においてプラグコンタクト13のフランジ13Bの裏面の第1接触部分S1とインナーコンタクト18の第1弾性部18Eとの間に挟まれ、フランジ13Bの裏面の第1接触部分S1がシート状導電部材15の表面に接触し、第1弾性部18Eがシート状導電部材15の裏面に接触し、フランジ13Bの裏面の第1接触部分S1とは異なる位置における第2接触部分S2が第2弾性部18Fに接触する。
【選択図】図25
特許請求の範囲【請求項１】

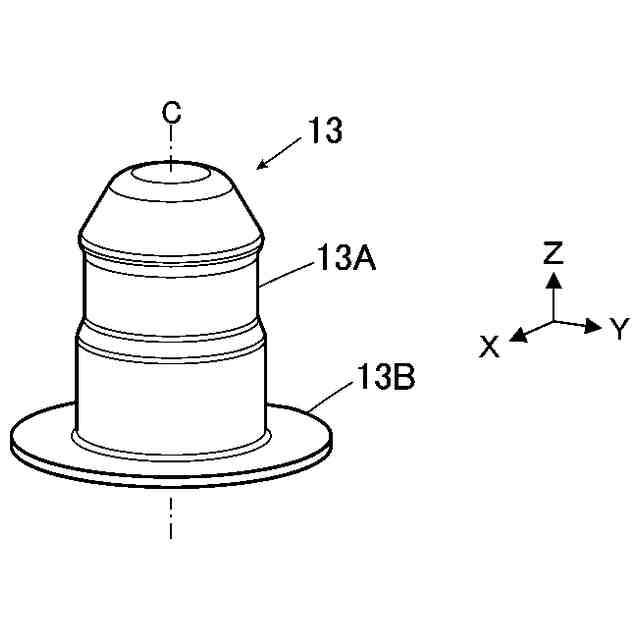

嵌合軸に沿って延びる筒状部と、前記筒状部の端部から前記嵌合軸に直交する方向に延びるフランジとを有する導電性のプラグコンタクトと、

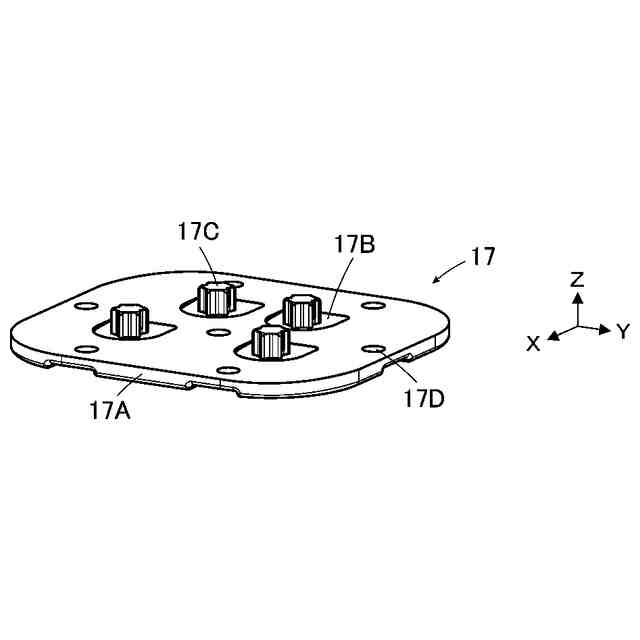

前記直交する方向または前記直交する方向に対して傾斜する方向に延びる支持面を有するボトムインシュレータと、
前記支持面上に配置された導電性のインナーコンタクトと
を備え、
前記インナーコンタクトは、前記支持面上に配置される平板状の基部と、それぞれ前記基部に連結されて前記フランジの裏面に対向し且つ前記嵌合軸に沿った方向に弾性変形可能な第１弾性部および第２弾性部とを有し、
少なくとも一方の面に導体が露出しているシート状の接続対象物の一部が、前記嵌合軸に沿った方向において前記プラグコンタクトの前記フランジの裏面の第１接触部分と前記インナーコンタクトの前記第１弾性部との間に挟まれ、前記フランジの裏面の前記第１接触部分が前記接続対象物の表面に接触し、前記第１弾性部が前記接続対象物の裏面に接触し、前記フランジの裏面の前記第１接触部分とは異なる位置における第２接触部分が前記第２弾性部に接触することにより、前記導体が前記接続対象物の表面に露出する場合は、前記プラグコンタクトが直接前記導体に電気的に接続され、前記導体が前記接続対象物の裏面に露出する場合は、前記プラグコンタクトが前記インナーコンタクトを介して前記導体に電気的に接続されるコネクタ。
続きを表示（約 1,300 文字）【請求項２】
前記インナーコンタクトは、屈曲された金属板からなり、
前記第１弾性部および前記第２弾性部は、前記嵌合軸の回りの互いに異なる位置において、それぞれ、前記基部よりも前記支持面から前記嵌合軸に沿った方向に突出するように湾曲する両持ち梁形状を有する請求項１に記載のコネクタ。
【請求項３】
前記インナーコンタクトは、屈曲された金属板からなり、
前記第１弾性部および前記第２弾性部は、前記嵌合軸の回りの互いに異なる位置において、それぞれ、前記基部よりも前記支持面から前記嵌合軸に沿った方向に突出するように屈曲された片持ち梁形状を有する請求項１に記載のコネクタ。
【請求項４】
前記第１弾性部および前記第２弾性部は、前記嵌合軸を挟んで互いに対向する位置に配置されている請求項１～３のいずれか一項に記載のコネクタ。
【請求項５】
前記インナーコンタクトの前記基部は、前記第２弾性部が前記第１弾性部よりも前記フランジの裏面に近接するように、前記直交する方向に対して斜めに配置されている請求項４に記載のコネクタ。
【請求項６】
前記支持面は、前記直交する方向に対して傾斜する方向に延び、
前記インナーコンタクトは、前記基部の全体が前記支持面上に接触するように配置されている請求項５に記載のコネクタ。
【請求項７】
前記支持面は、前記直交する方向に延び、
前記ボトムインシュレータは、前記支持面に隣接し且つ前記フランジの裏面の前記第２接触部分が対向する位置に形成された段差部を有し、
前記インナーコンタクトは、前記第１弾性部側の部分が前記支持面上に接触し、前記第２弾性部側の部分が前記段差部上に接触するように配置されている請求項５に記載のコネクタ。
【請求項８】

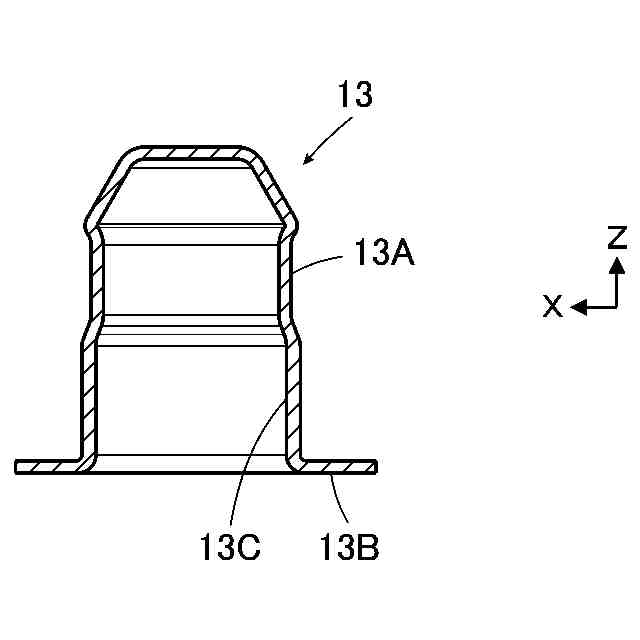

前記プラグコンタクトは、前記筒状部の内側に形成された凹部を有し、

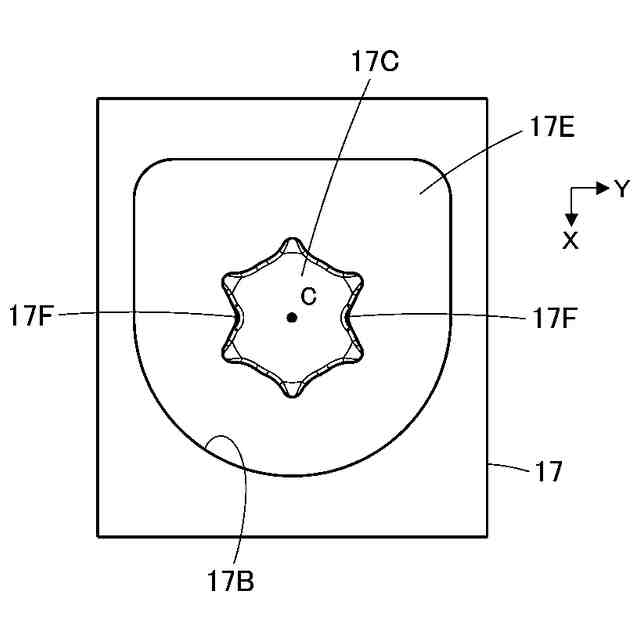

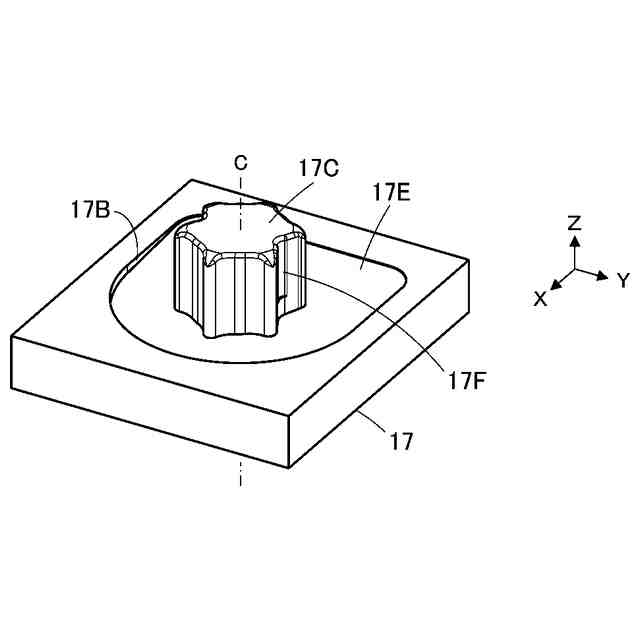

前記ボトムインシュレータは、前記支持面から前記嵌合軸に沿って突出し且つ前記プラグコンタクトの前記凹部に挿入される凸部を有し、
前記凸部が前記凹部に圧入されることにより、前記プラグコンタクトは前記ボトムインシュレータに固定される請求項１～３のいずれか一項に記載のコネクタ。
【請求項９】
前記インナーコンタクトの前記基部は、前記ボトムインシュレータの前記凸部が挿入される貫通孔と、前記貫通孔の縁部から前記嵌合軸に向かって突出する突起を有し、
前記貫通孔に前記ボトムインシュレータの前記凸部が挿入され且つ前記突起が前記ボトムインシュレータの前記突起収容部に収容されることにより、前記ボトムインシュレータに対する前記インナーコンタクトの位置が固定される請求項８に記載のコネクタ。
【請求項１０】
前記インナーコンタクトは、それぞれ前記基部に連結された複数の前記第１弾性部および複数の前記第２弾性部を有する請求項１～３のいずれか一項に記載のコネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、コネクタに係り、特に、少なくとも一方の面に導体が露出しているシート状の接続対象物に接続されるコネクタに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、着用するだけで心拍数、体温等のユーザの生体情報を取得することができる、いわゆるスマート衣料が注目を浴びている。このスマート衣料は、計測箇所に配置された電極を備え、電極に計測機器としてのウエアラブルデバイスを電気的に接続することで、生体情報をウエアラブルデバイスに伝送することが可能となる。
電極とウエアラブルデバイスとの接続は、例えば、電極から引き出された導体に接続されるコネクタを用いることにより行うことができる。
【０００３】
この種のコネクタとして、例えば、特許文献１に、図４７に示されるようなコネクタが開示されている。コネクタは、フレキシブル基板１を間に挟んでフレキシブル基板１の両側に配置されたハウジング２およびベース部材３を有し、コンタクト４の筒状部４Ａがハウジング２のコンタクト用貫通孔２Ａに通され、コンタクト４のフランジ４Ｂがハウジング２とフレキシブル基板１の表面に露出する導体１Ａとの間に挟まれる。
【０００４】
この状態で、ベース部材３をハウジング２に向けて押し込むことで、図４８に示されるように、ベース部材３の突起３Ａが、フレキシブル基板１を間に挟んでコンタクト４の突起収容部４Ｃに挿入され、突起収容部４Ｃの内面が導体１Ａに所定の接触力で接触し、これによりコンタクト４が導体１Ａに電気的に接続される。
また、図４７に示されるように、ベース部材３に突出形成されたハウジング固定用ポスト３Ｂをハウジング２のポスト収容部２Ｂに圧入することで、ハウジング２とベース部材３が、互いに固定される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１２９２４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示されたコネクタにウエアラブルデバイスを嵌合することにより、導体からなる電極にウエアラブルデバイスを接続することができる。
しかしながら、導体１Ａがフレキシブル基板１の裏面上に露出している場合には、特許文献１のコネクタでは、導体１Ａをコンタクト４に電気的に接続することができないという問題がある。
【０００７】
この発明は、このような従来の問題点を解消するためになされたもので、導体が接続対象物の表面および裏面のいずれに露出していても、コンタクトを接続対象物の導体に電気的に接続することができるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００８】

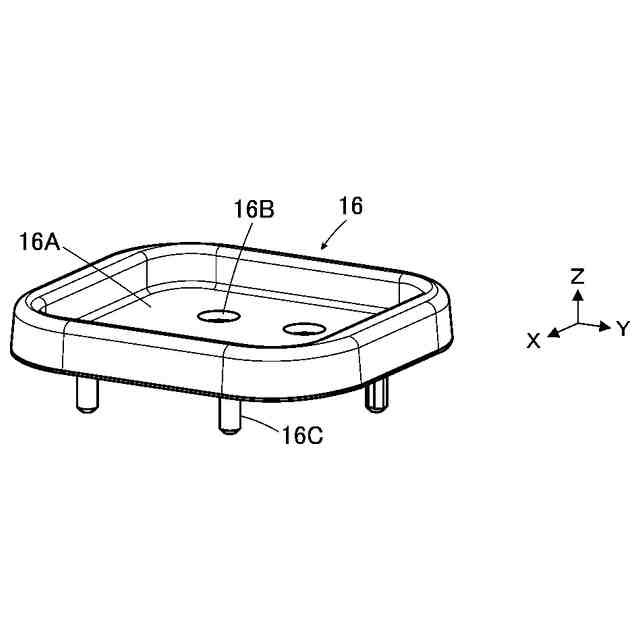

この発明に係るコネクタは、
嵌合軸に沿って延びる筒状部と、筒状部の端部から嵌合軸に直交する方向に延びるフランジとを有する導電性のプラグコンタクトと、
直交する方向または直交する方向に対して傾斜する方向に延びる支持面を有するボトムインシュレータと、
支持面上に配置された導電性のインナーコンタクトと
を備え、
インナーコンタクトは、支持面上に配置される平板状の基部と、それぞれ基部に連結されてフランジの裏面に対向し且つ嵌合軸に沿った方向に弾性変形可能な第１弾性部および第２弾性部とを有し、
少なくとも一方の面に導体が露出しているシート状の接続対象物の一部が、嵌合軸に沿った方向においてプラグコンタクトのフランジの裏面の第１接触部分とインナーコンタクトの第１弾性部との間に挟まれ、フランジの裏面の第１接触部分が接続対象物の表面に接触し、第１弾性部が接続対象物の裏面に接触し、フランジの裏面の第１接触部分とは異なる位置における第２接触部分が第２弾性部に接触することにより、導体が接続対象物の表面に露出する場合は、プラグコンタクトが前記導体に電気的に接続され、導体が接続対象物の裏面に露出する場合は、プラグコンタクトがインナーコンタクトを介して導体に電気的に接続されるものである。
【０００９】
インナーコンタクトは、屈曲された金属板からなり、
第１弾性部および第２弾性部は、嵌合軸の回りの互いに異なる位置において、それぞれ、基部よりも支持面から嵌合軸に沿った方向に突出するように湾曲する両持ち梁形状を有するように構成することができる。
【００１０】
あるいは、インナーコンタクトは、屈曲された金属板からなり、
第１弾性部および第２弾性部は、嵌合軸の回りの互いに異なる位置において、それぞれ、基部よりも支持面から嵌合軸に沿った方向に突出するように屈曲された片持ち梁形状を有するように構成してもよい。
（【００１１】以降は省略されています）
