公開番号2025012980
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023116207
出願日2023-07-14
発明の名称オープン型イヤホン
出願人株式会社Move
代理人個人,個人
主分類H04R 1/10 20060101AFI20250117BHJP(電気通信技術)
要約【課題】耳への圧迫感がなく、周囲の環境音を聞き取り易く、且つ、遮音性が高くて音漏れしないオープン型イヤホンを提供する。

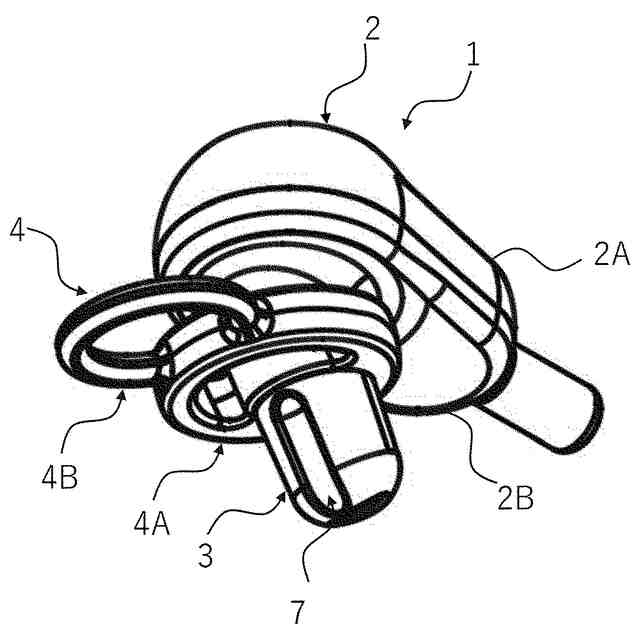

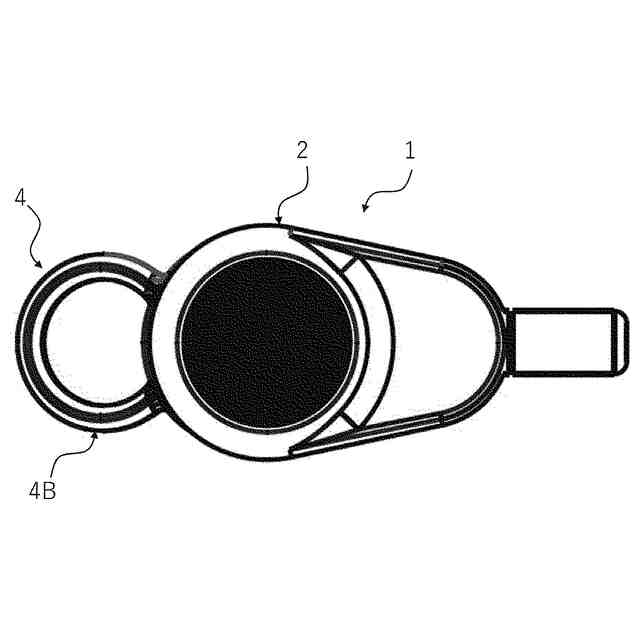

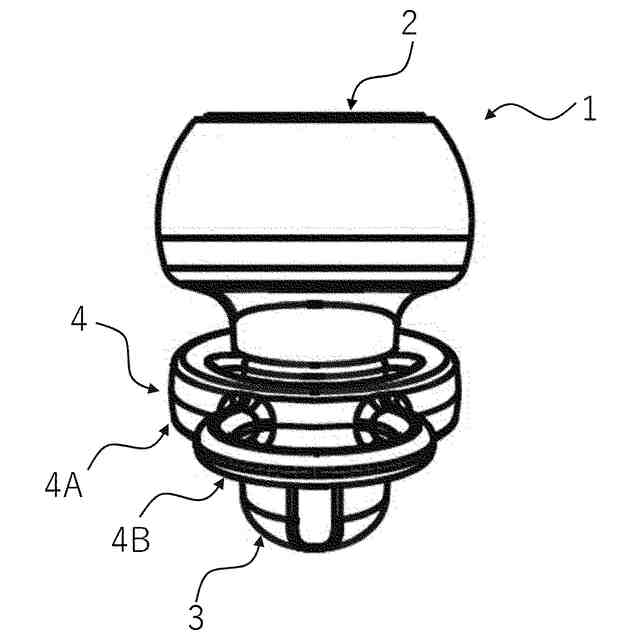

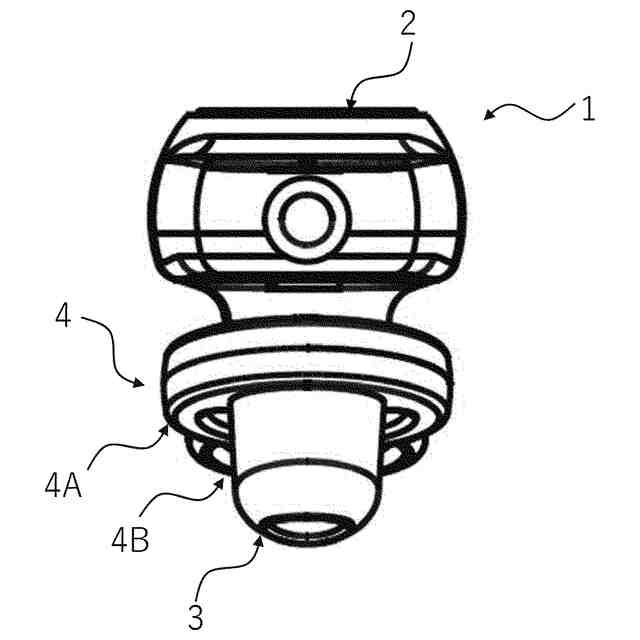

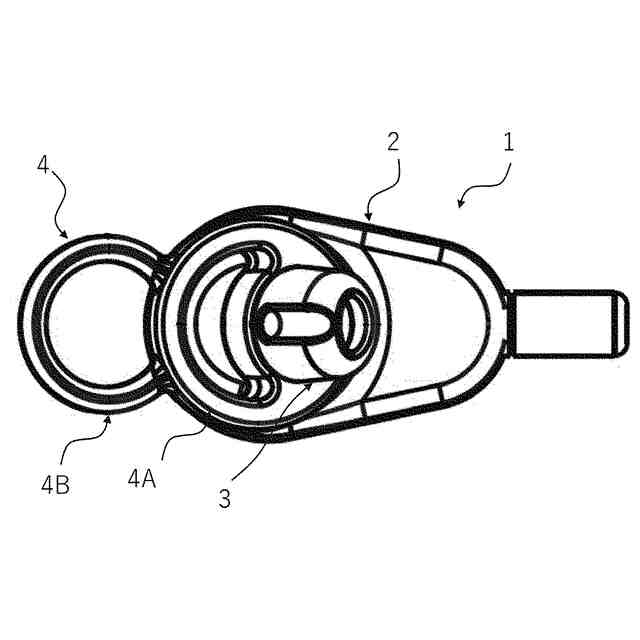

【解決手段】オープン型イヤホン1は、スピーカー5を内蔵したイヤホン本体2と、イヤホン本体2から斜めに延びて耳の外耳道11内に挿入される音響ダクト3と、音響ダクト3の外側面に取り付けられるイヤーリング4とを備えたオープン型イヤホンであって、音響ダクト3には、スピーカー5と耳の外耳道11とを連通させる第1連通路6と、大気と耳の外耳道とを連通させる溝7とが形成されており、音響ダクト3のイヤホン本体2に対する傾斜角度が50°～70°であり、イヤーリング4は、弾性材からなる2つのリング4A、4Bを連結一体化して構成されており、2つのリング4A、4Bの長手方向の一端側が音響ダクト3の外側面に取り付けられている。
【選択図】図1

特許請求の範囲【請求項１】
スピーカーを内蔵したイヤホン本体と、
前記イヤホン本体から斜めに延びて耳の外耳道内に挿入される音響ダクトと、
前記音響ダクトの外側面に取り付けられるイヤーリングとを備えたオープン型イヤホンであって、

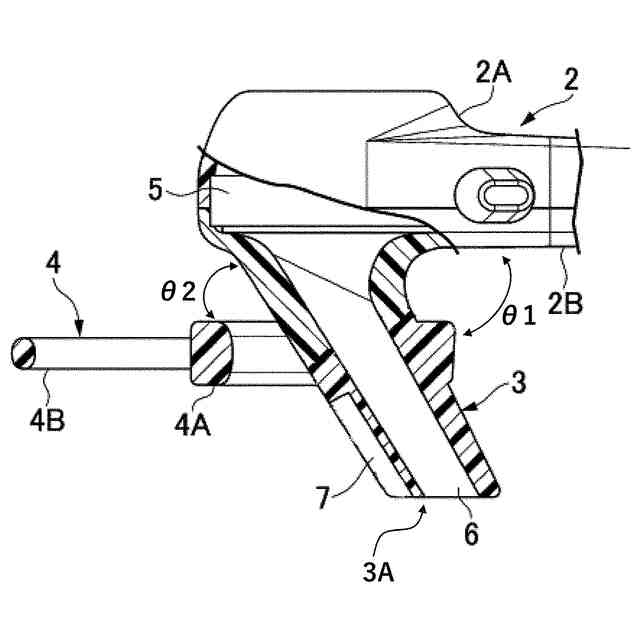

前記音響ダクトには、前記スピーカーと耳の外耳道とを連通させる第１連通路と、大気と耳の外耳道とを連通させる第２連通路とが形成されており、

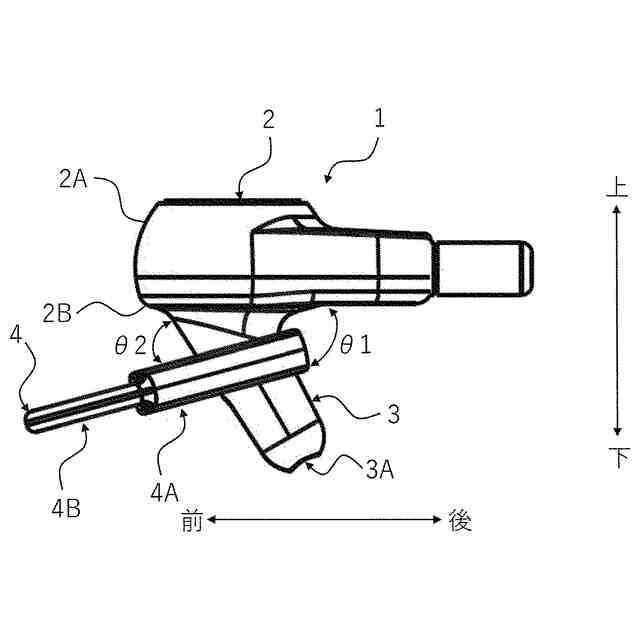

前記音響ダクトの前記イヤホン本体に対する傾斜角度が５０°～７０°であり、
前記イヤーリングは、弾性材からなる２つのリングを連結一体化して構成されており、前記２つのリングの長手方向の一端側が前記音響ダクトの外側面に取り付けられている、
オープン型イヤホン。
続きを表示（約 350 文字）【請求項２】
前記イヤーリングは、前記音響ダクトに着脱可能に取り付けられる、請求項１に記載のオープン型イヤホン。
【請求項３】
前記イヤーリングの長手方向の長さは、１２～２０mmである、請求項１または２に記載のオープン型イヤホン。
【請求項４】
前記イヤーリングの前記音響ダクトに対する傾斜角度は、６０°～１００°である、請求項１または２に記載のオープン型イヤホン。
【請求項５】
前記音響ダクトの中心軸上の長さは、５mm～１３mmである、請求項１または２に記載のオープン型イヤホン。
【請求項６】
前記第２連通路は、前記音響ダクトの外側面に形成された溝によって構成される、請求項１または２に記載のオープン型イヤホン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、周囲の環境音も取り入れることができるオープン型イヤホンに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
通常、空気によって伝達される音の振動は、耳の中にある鼓膜へ伝達され、鼓膜の振動は、鼓膜の中にある３つの耳小骨を介して蝸牛に伝達される。蝸牛にはリンパ液があり、このリンパ液の振動が電気信号に変換されながら聴覚神経へと伝達され、この電気信号を脳が音として認識する。
【０００３】
ところで、ユーザの耳に装着されるイヤホンは、耳に近接配置されたスピーカーに音声信号を印加することによって音声を再生するものがあるが、このイヤホンには、大別してインナーイヤー型とカナル（耳栓）型との２タイプがある。
【０００４】
インナーイヤー型イヤホン（例えば、特許文献１参照）は、耳の入口にある耳甲介と称される部分に引っ掛けて使用され、圧迫感がなく、周囲の環境音を聞き取り易いというメリットを有している。これに対して、カナル型イヤホン（例えば、特許文献２参照）は、耳栓型のイヤーピースを耳の中に入れて使用されるため、高い遮音性が得られ、音漏れしないというメリットを有している。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２２２４９２号公報
特開２０１９－１４５９６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、インナーイヤー型イヤホンは、遮音性が低く音漏れし易いというデメリットを有している。これに対して、カナル型イヤホンは、イヤーピースを耳の奥に入れ込むため、耳への圧迫感が強く、周囲の環境音を聞き取りにくいというデメリットを有している。
【０００７】
本発明は、上記問題に鑑みてなされたもので、その目的は、耳への圧迫感がなく、周囲の環境音を聞き取り易く、且つ、遮音性が高くて音漏れしないオープン型イヤホンを提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明は、スピーカーを内蔵したイヤホン本体と、イヤホン本体から斜めに延びて耳の外耳道内に挿入される音響ダクトと、音響ダクトの外側面に取り付けられるイヤーリングとを備えたオープン型イヤホンであって、音響ダクトには、スピーカーと耳の外耳道とを連通させる第１連通路と、大気と耳の外耳道とを連通させる第２連通路とが形成されており、音響ダクトのイヤホン本体に対する傾斜角度が５０°～７０°であり、イヤーリングは、弾性材からなる２つのリングを連結一体化して構成されており、２つのリングの長手方向の一端側が音響ダクトの外側面に取り付けられている、オープン型イヤホンを提供する。
【０００９】
本発明はまた、上記オープン型イヤホンにおいて、イヤーリングは、音響ダクトに着脱可能に取り付けられる、オープン型イヤホンを提供する。
【００１０】
本発明はまた、上記オープン型イヤホンにおいて、イヤーリングの長手方向の長さは、１２～２０mmである、オープン型イヤホンを提供する。
（【００１１】以降は省略されています）
