特許ウォッチ

公開番号2025001116
公報種別公開特許公報(A)
公開日2025-01-08
出願番号2023100522
出願日2023-06-20
発明の名称機能性材料
出願人丸住製紙株式会社
代理人弁理士法人レクシード・テック
主分類D21H 21/36 20060101AFI20241225BHJP(製紙;セルロースの製造)
要約【課題】無機多孔結晶等を介することなく、アルカリ金属イオン以外の金属イオンを担持させたパルプ含む機能性材料を提供する。
【解決手段】本発明の機能性材料は、セルロースの水酸基の少なくとも一部が硫酸エステル基で置換されたパルプに、アルカリ金属イオン以外の金属イオンを担持させた金属イオン担持パルプを含み、消臭、抗菌及び防カビからなる群から選択される少なくとも一つの機能を発現させることを特徴とする。
【選択図】なし

特許請求の範囲【請求項１】
セルロースの水酸基の少なくとも一部が硫酸エステル基で置換されたパルプに、アルカリ金属イオン以外の金属イオンを担持させた金属イオン担持パルプを含み、
消臭、抗菌及び防カビからなる群から選択される少なくとも一つの機能を発現させることを特徴とする、機能性材料。
続きを表示（約 190 文字）【請求項２】
前記アルカリ金属イオン以外の金属イオンは、銅イオン、亜鉛イオン、銀イオン、金イオン、白金イオン、ニッケルイオン、マンガンイオン、鉄イオン、コバルトイオン、マグネシウムイオン、アルミニウムイオン、カルシウムイオン、クロムイオン、錫イオン、バリウムイオン及び鉛イオンからなる群から選択される少なくとも一つであることを特徴とする、請求項１記載の機能性材料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機能性材料に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
木材由来パルプ等の親水性高分子内部にゼオライト等の無機多孔結晶を有し、当該無機多孔結晶に金属イオンを担持させた機能性材料が提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第４１４９０６６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述のとおり、特許文献１に記載の機能性材料は、パルプ等の内部の無機多孔結晶に金属イオンを担持させたものである。これに対し、無機多孔結晶を介することなく、パルプに直接金属イオンを担持させることができれば、利便である。
【０００５】
そこで、本発明は、無機多孔結晶等を介することなく、アルカリ金属イオン以外の金属イオンを担持させたパルプを含む機能性材料を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の機能性材料は、
セルロースの水酸基の少なくとも一部が硫酸エステル基で置換されたパルプ（以下、「硫酸エステル基導入パルプ」という。）に、アルカリ金属イオン以外の金属イオンを担持させた金属イオン担持パルプを含み、
消臭、抗菌及び防カビからなる群から選択される少なくとも一つの機能を発現させることを特徴とする。
【発明の効果】
【０００７】
本発明の機能性材料におけるパルプは、そのセルロースの水酸基の少なくとも一部が硫酸エステル基で置換されていることで、無機多孔結晶等を介することなく、アルカリ金属イオン以外の金属イオンを担持可能である。
【図面の簡単な説明】
【０００８】

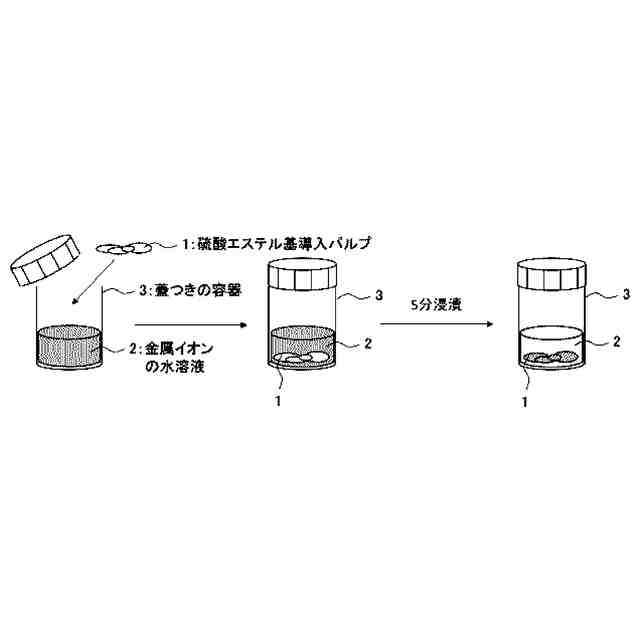

図１は、硫酸エステル基導入パルプに金属イオンを担持させる方法の一例を示す模式図である。

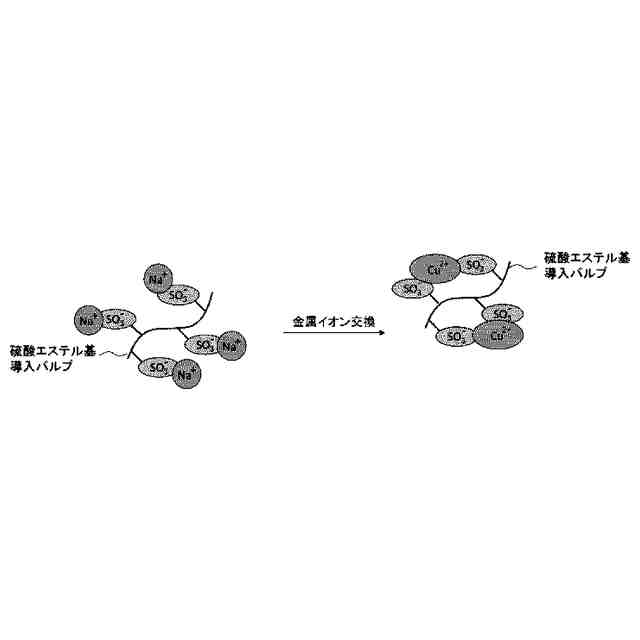

図２は、硫酸エルテル基導入パルプにアルカリ金属イオン以外の金属イオンが担持される推定メカニズムについて説明する模式図である。

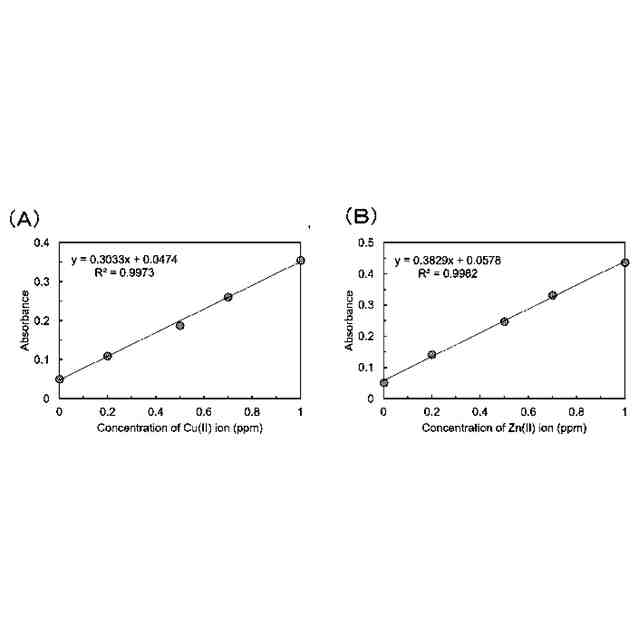

図３は、金属イオン標準液を用いて作成した、金属イオン濃度（ｐｐｍ（ｍｇ／Ｌ））の範囲と対応する吸光度の検量線を示すグラフである。

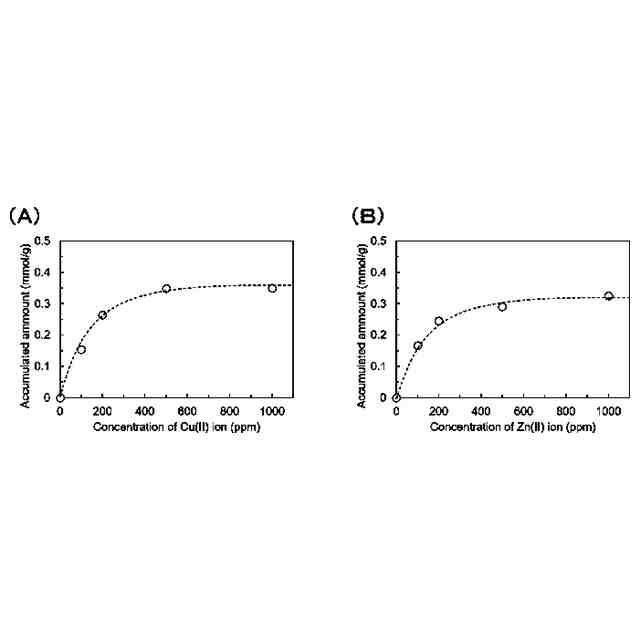

図４は、実施例における金属イオン濃度（ｐｐｍ（ｍｇ／Ｌ））と、金属イオン担持量（ｍｍｏｌ／ｇ）との関係を示すグラフである。

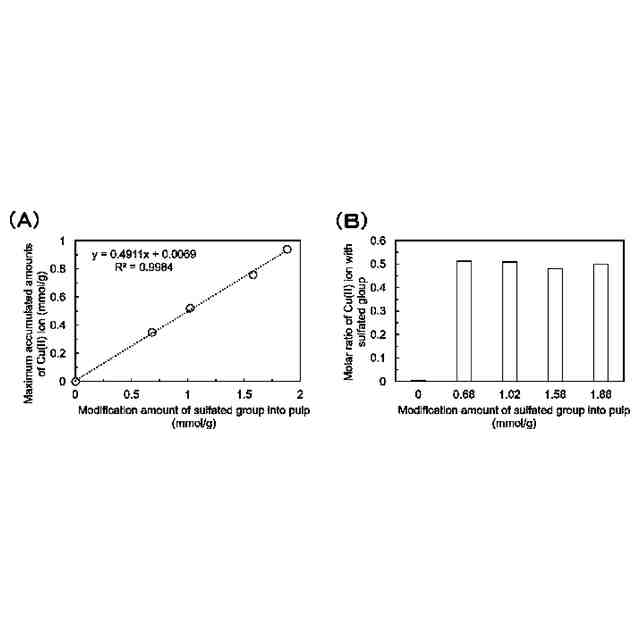

図５（Ａ）は、実施例における硫酸エステル基導入パルプに対する硫酸エステル基の導入量（ｍｍｏｌ／ｇ）と、Ｃｕ
２＋
（銅（ＩＩ）イオン）の最大担持量（ｍｍｏｌ／ｇ）との関係を示すグラフである。図５（Ｂ）は、硫酸エステル基導入パルプに対する硫酸エステル基の導入量（ｍｍｏｌ／ｇ）と、硫酸エステル基とＣｕ
２＋
のモル比との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
本発明の機能性材料における金属イオン担持パルプは、硫酸エステル基導入パルプに、アルカリ金属イオン以外の金属イオンが担持されたものである。
【００１０】
前記硫酸エステル基導入パルプは、複数のセルロース繊維が集合した繊維状の部材であり、含まれるセルロース繊維を構成するセルロース（Ｄ－グルコースがβ（１→４）グリコシド結合した鎖状の高分子）の水酸基（－ＯＨ基）の少なくとも一部が、式（１）で示される硫酸エステル基で置換されたものである。
（【００１１】以降は省略されています）

関連特許
