公開番号2024179789
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023098925
出願日2023-06-16
発明の名称溶接検査方法
出願人株式会社ダイヘン,国立大学法人大阪大学
代理人弁理士法人深見特許事務所
主分類G01N 29/24 20060101AFI20241219BHJP(測定;試験)
要約【課題】溶接部の表面に溶接時に発生した不純物が付着している場合であっても、溶接部の内部欠陥を適切に検出する。

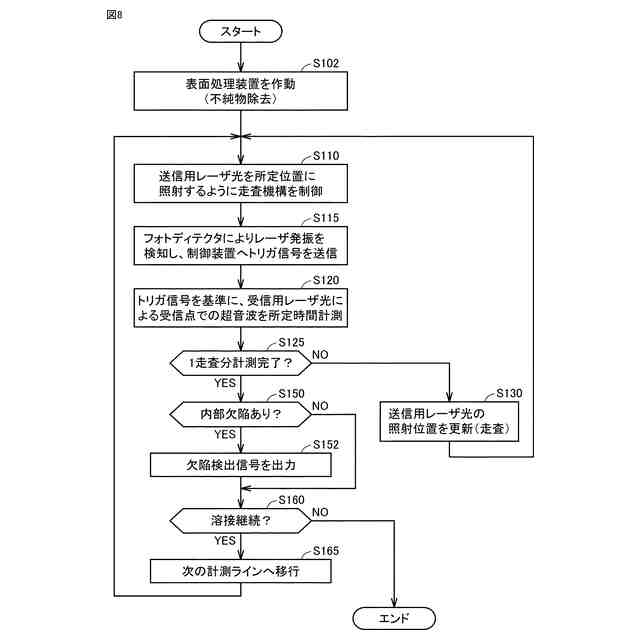

【解決手段】溶接検査方法は、表面処理装置を用いて溶接部の表面の不純物を除去するステップS102と、不純物が除去された後の溶接部の表面に送信用レーザ光を照射するステップS110と、母材の下面で反射した反射超音波を検出するステップS120と、反射超音波の検出結果により溶接部の内部欠陥の有無を判定するステップS150とを含む。
【選択図】図8
特許請求の範囲【請求項１】
溶接部を検査する溶接検査方法であって、
前記溶接部の表面の不純物を除去するステップと、
不純物が除去された後の前記溶接部の表面に、検査対象の内部に超音波を励起するための送信用レーザ光を照射するステップと、
前記送信用レーザ光によって励起された超音波を検出するステップと、

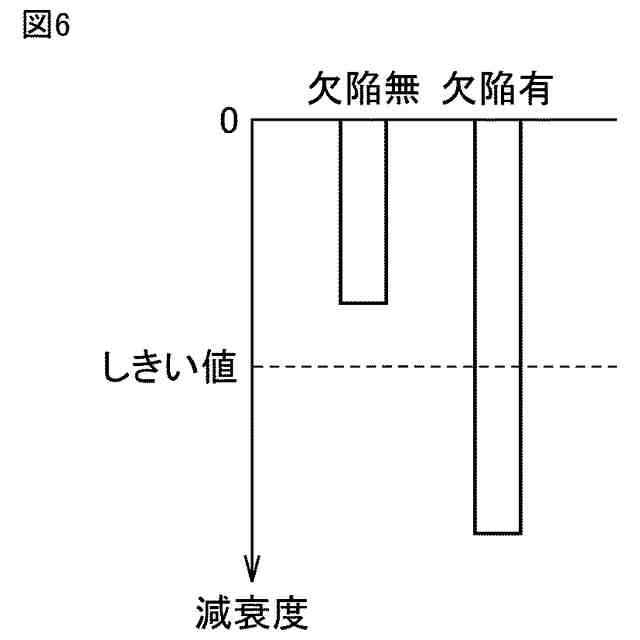

前記超音波の検出結果により前記溶接部の内部欠陥の有無を判定するステップとを含む、溶接検査方法。
続きを表示（約 260 文字）【請求項２】
前記不純物を除去するステップは、前記送信用レーザ光を前記溶接部の表面に照射することによって前記不純物を除去するステップを含む、請求項１に記載の溶接検査方法。
【請求項３】

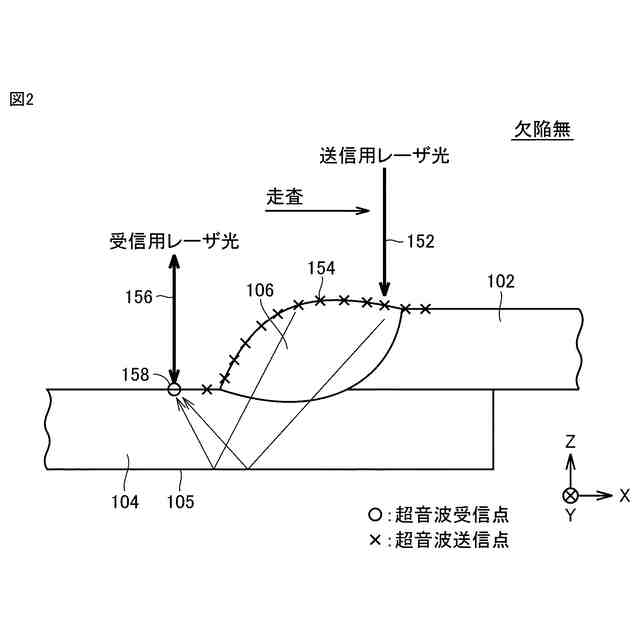

前記超音波を検出するステップは、前記検査対象の母材下面で反射した反射超音波を検出可能な前記検査対象上の所定位置に、前記反射超音波を検出するための受信用レーザ光を照射するステップを含む、請求項１に記載の溶接検査方法。
【請求項４】
溶接の実行中にインプロセスで行なわれる、請求項１に記載の溶接検査方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、溶接検査方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

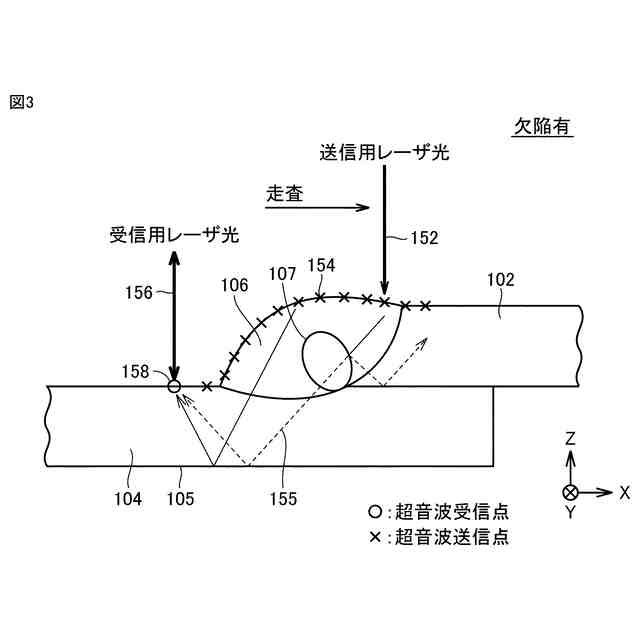

例えば、特許第５６５１５３３号公報（特許文献１）には、溶接部に発生したブローホール等の内部欠陥を非破壊で検出する溶接検査方法が開示されている。この溶接検査方法では、溶接ビードの上方からビード表面に送信用レーザ光を照射し、欠陥で反射する超音波（散乱波）を検出することにより、溶接部の内部欠陥を検出するものである。
【先行技術文献】
【特許文献】
【０００３】
特許第５６５１５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

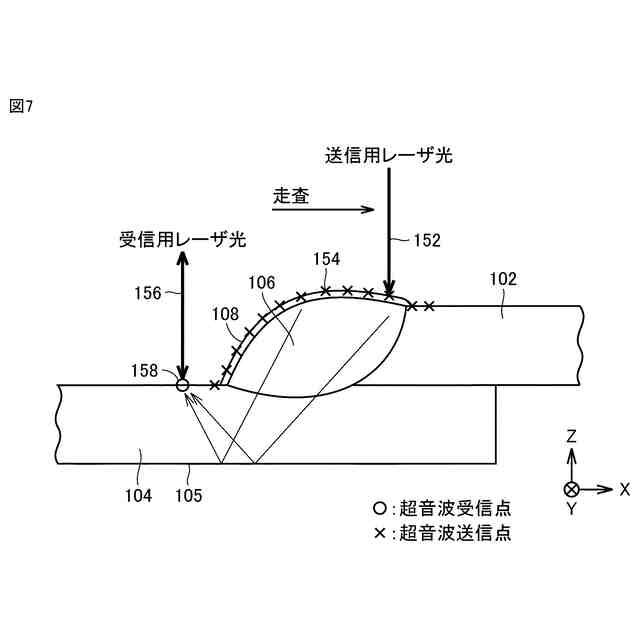

特許第５６５１５３３号公報に開示された溶接検査方法において、溶接ビードにおける送信用レーザ光の照射面にスラグ等の不純物があると、超音波の発生の妨げになり、検査不良の要因となることが懸念される。
【０００５】
それゆえに、本開示の目的は、溶接部の表面に不純物が付着している場合であっても、溶接部の内部欠陥を適切に検出することができる溶接検査方法を提供することである。
【課題を解決するための手段】
【０００６】
（第１項）本開示による溶接検査方法は、溶接部を検査する溶接検査方法であって、溶接部の表面の不純物を除去するステップと、不純物が除去された後の溶接部の表面に、検査対象の内部に超音波を励起するための送信用レーザ光を照射するステップと、送信用レーザ光によって励起された超音波を検出するステップと、超音波の検出結果により溶接部の内部欠陥の有無を判定するステップとを含む。
【０００７】
この溶接検査方法によれば、溶接部の表面に送信用レーザ光が照射される前に、溶接部の表面に付着している不純物が除去される。そのため、溶接部の表面に不純物が付着している場合であっても、溶接部の内部欠陥を適切に検出することができる。
【０００８】
（第２項）第１項に記載の溶接検査方法において、不純物を除去するステップは、送信用レーザ光を溶接部の表面に照射することによって不純物を除去するステップを含む。
【０００９】
（第３項）第１項に記載の溶接検査方法において、超音波を検出するステップは、検査対象の母材下面で反射した反射超音波を検出可能な検査対象上の所定位置に、反射超音波を検出するための受信用レーザ光を照射するステップを含む。
【００１０】
（第４項）第１項に記載の溶接検査方法は、溶接の実行中にインプロセスで行なわれる。
【発明の効果】
（【００１１】以降は省略されています）
