公開番号2024148866
公報種別公開特許公報(A)
公開日2024-10-18
出願番号2023062374
出願日2023-04-06
発明の名称排水フィルタ及び洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人,個人
主分類D06F 39/10 20060101AFI20241010BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】フィルタ本体の内部の異物に触れずに所望のメンテナンス作業を行うことができる排水フィルタ及び洗濯機を提供する。

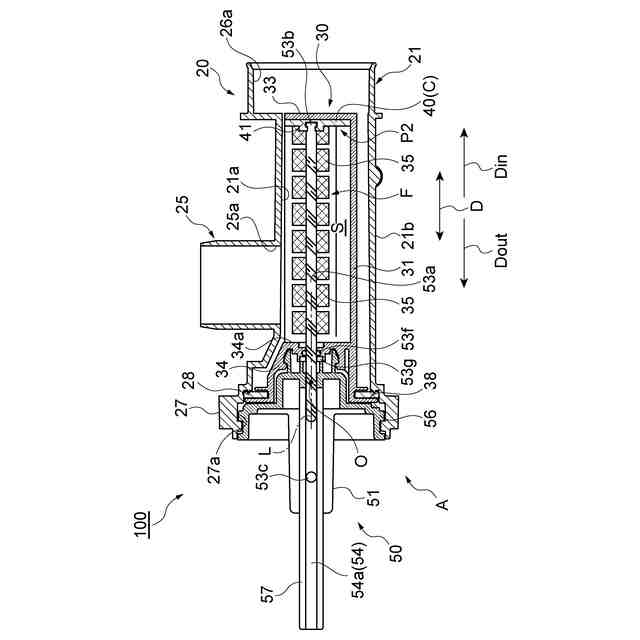

【解決手段】排水フィルタ100は、ケース20内に装着されて長手方向に延び、そのフィルタ面Fで洗濯水をろ過するフィルタ本体30と、内部空間Sに配置され、長手方向に沿った移動方向Dに移動可能な作業用部材Cと、フィルタ本体30に取り付けられて外側から操作可能な操作部50であって、フィルタ本体30をケース20から取り外すための回転式の着脱レバー51と、移動方向Dに押し引き可能な作業用の操作レバー53とを有する操作部50と、を備える。操作レバー53は、着脱レバー51の回転中心Oを通り、連結端53bが作業用部材Cに係合する軸部53aを含む。
【選択図】図3
特許請求の範囲【請求項１】
フィルタ本体に洗濯水を導入し通水することで前記洗濯水に含まれる異物を捕獲する排水フィルタであって、
前記洗濯水を導入する導入口と、ろ過後の前記洗濯水を排出する排出口と、前記フィルタ本体が挿入される挿入口と、を有するケースと、
前記挿入口を介して前記ケース内に装着されて長手方向に延び、前記導入口からの前記洗濯水を内部空間に流入させて当該内部空間に面するフィルタ面で前記洗濯水をろ過する前記フィルタ本体と、
前記内部空間に配置され、前記長手方向に沿った移動方向に移動可能な作業用部材と、
前記フィルタ本体に取り付けられて前記挿入口の外側から操作可能な操作部であって、前記フィルタ本体を前記ケースから取り外すための回転式の着脱レバーと、前記移動方向に押し引き可能な作業用の操作レバーと、を有する操作部と、を備え、
前記操作レバーは、前記着脱レバーの回転中心を通り、先端が前記作業用部材に係合する軸部を含む、排水フィルタ。
続きを表示（約 510 文字）【請求項２】
前記移動方向は前記着脱レバーの回転中心線と平行であり、
前記操作レバーの前記軸部は、前記回転中心線上に配置されて当該回転中心線上を往復動するように支持されている、請求項１に記載の排水フィルタ。
【請求項３】
前記操作部は、前記操作レバーに嵌合することで前記操作レバーを前記移動方向に案内すると共に前記着脱レバーの回転時に前記操作レバーを一体に回転させるガイド部を有し、
前記軸部の前記先端は、前記作業用部材に回転自在に係合する、請求項２に記載の排水フィルタ。
【請求項４】
前記作業用部材は、前記内部空間における前記回転中心線に直交する断面に相当する大きさ及び形状を有し、前記内部空間を前記回転中心線に沿って往復動する圧縮板を含む、請求項２又は３に記載の排水フィルタ。
【請求項５】

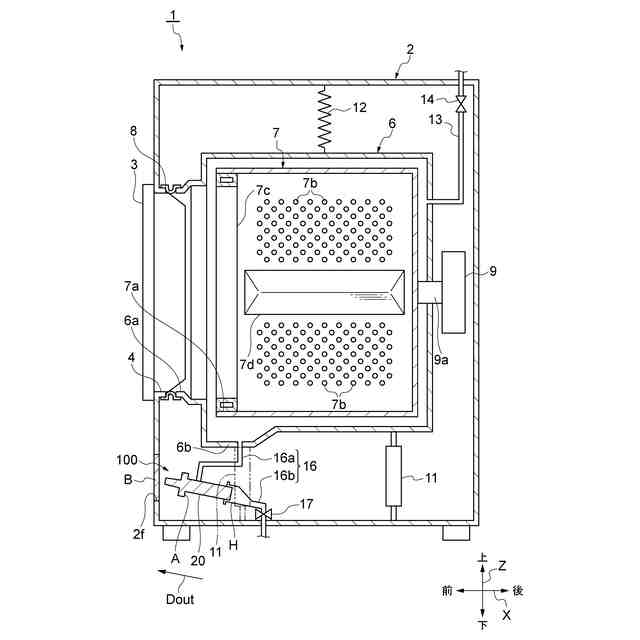

筐体内に配置された外槽と、
前記外槽内に配置され、洗濯物が収容される洗濯槽と、
前記外槽に接続され、前記外槽内の洗濯水を排出する排水管と、
前記排水管に接続された請求項１～３の何れか一項に記載の前記排水フィルタと、を備える洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排水フィルタ及び洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
排水フィルタを備えた洗濯機として、例えば特許文献１に記載された洗濯機が知られている。この洗濯機は、排水に含まれる異物を捕獲するフィルタユニットを含む。フィルタユニットのバスケット（フィルタ本体）には、排水を濾過する濾過面が形成されている。濾過面は、櫛状に並んだ棒体によって形成されたスリットと、大小の濾過孔等を有する。排水が濾過されると、排水中の異物がバスケットの濾過面に捕獲される。ユーザは、フィルタ本体を引き出し、バスケットに付着した異物の除去等のメンテナンスを行う。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１２５５３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
排水フィルタのメンテナンス作業は、使用者（ユーザ）にとって一定の負担となる。また排水フィルタの長期間の使用の過程においてフィルタ本体にヌメリ又は黒カビ等が発生するため、メンテナンス時、使用者に不快感をもたらす。よって使用者の間では、フィルタ本体の内部の異物等に触れることなく、フィルタ本体の内部における清掃や異物の脱水等のメンテナンス作業を行いたいという要望がある。
【０００５】
本発明は、フィルタ本体の内部の異物に触れずに所望のメンテナンス作業を行うことができる排水フィルタ及び洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
［１］本発明の一態様は、フィルタ本体に洗濯水を導入し通水することで洗濯水に含まれる異物を捕獲する排水フィルタであって、洗濯水を導入する導入口と、ろ過後の洗濯水を排出する排出口と、フィルタ本体が挿入される挿入口と、を有するケースと、挿入口を介してケース内に装着されて長手方向に延び、導入口からの洗濯水を内部空間に流入させて当該内部空間に面するフィルタ面で洗濯水をろ過するフィルタ本体と、内部空間に配置され、長手方向に沿った移動方向に移動可能な作業用部材と、フィルタ本体に取り付けられて挿入口の外側から操作可能な操作部であって、フィルタ本体をケースから取り外すための回転式の着脱レバーと、移動方向に押し引き可能な作業用の操作レバーと、を有する操作部と、を備え、操作レバーは、着脱レバーの回転中心を通り、先端が作業用部材に係合する軸部を含む。
【０００７】
上記［１］の排水フィルタによれば、フィルタ本体が、挿入口から挿入されてケース内に装着される。使用者は、排水フィルタの外側から、操作部の作業用の操作レバーを押し引きすることで、軸部を介して、作業用部材を内部空間で移動方向に移動させることができる。作業用部材にメンテナンスに係る何らかの機能（例えば清掃又は脱水等）を持たせておくことにより、排水フィルタの外側からメンテナンス作業を行うことができる。このとき、着脱レバーの回転位置に関わらず、使用者は操作レバーを操作して作業用部材を所望の位置に移動させることができる。これにより、使用者は、フィルタ本体の内部の異物に触れずに所望のメンテナンス作業を行うことができる。メンテナンス作業後、使用者は着脱レバーを操作してフィルタ本体をケースから取り外すことができる。
【０００８】
［２］上記［１］に記載の排水フィルタにおいて、移動方向は着脱レバーの回転中心線と平行であり、操作レバーの軸部は、回転中心線上に配置されて当該回転中心線上を往復動するように支持されていてもよい。この場合、着脱レバーを回転させても軸部が常に回転中心線上にあるので、双方のレバーによる操作が互いに干渉しにくく、いずれの操作もやりやすい。操作レバーによるメンテナンス作業もフィルタ本体内で作業位置が偏ることなくまんべんなく行うことができる。
【０００９】
［３］上記［２］に記載の排水フィルタにおいて、操作部は、操作レバーを移動方向に案内すると共に着脱レバーの回転時に操作レバーを一体に回転させるガイド部を有し、軸部の先端は、作業用部材に回転自在に係合してもよい。この場合、着脱レバーを回転させると操作レバーも回転するが、作業用部材には回転力が伝達されない。作業用部材は移動方向においてのみ軸部によって動かされるので、着脱レバーの回転と操作レバーの押し引きは互いに独立したものとなる。操作レバーに指掛け部が設けられる場合には、着脱レバーの回転方向の位置が指掛け方向の目安となる。
【００１０】
［４］上記［２］又は［３］に記載の排水フィルタにおいて、作業用部材は、内部空間における回転中心線に直交する断面に相当する大きさ及び形状を有し、内部空間を回転中心線に沿って往復動する圧縮板を含んでもよい。この場合、フィルタ本体の内部空間に捕獲された異物を、圧縮板の移動により圧縮することができる。これにより異物が脱水される。使用者は、フィルタ本体の内部の異物に触れずに異物の脱水作業を行うことができる。
（【００１１】以降は省略されています）
