公開番号2024135317
公報種別公開特許公報(A)
公開日2024-10-04
出願番号2023045943
出願日2023-03-22
発明の名称洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人,個人
主分類D06F 39/10 20060101AFI20240927BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】排水フィルタの回転自在なフィルタ部に関して、掃除の要否を早期に判断できる洗濯機を提供する。

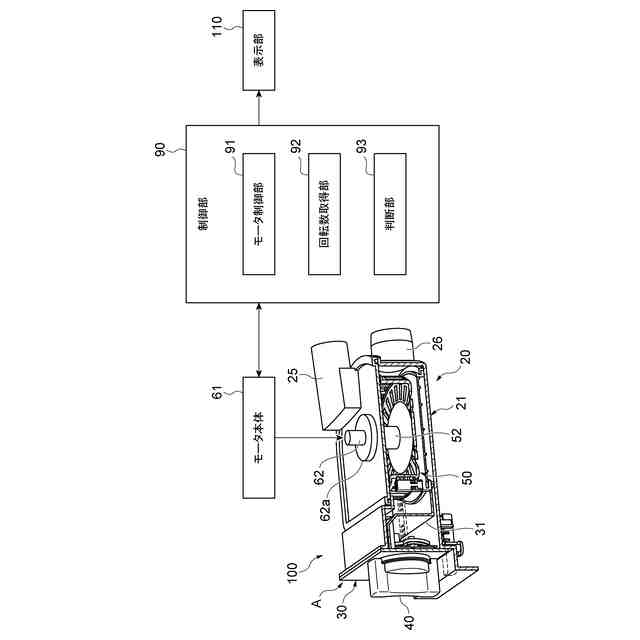

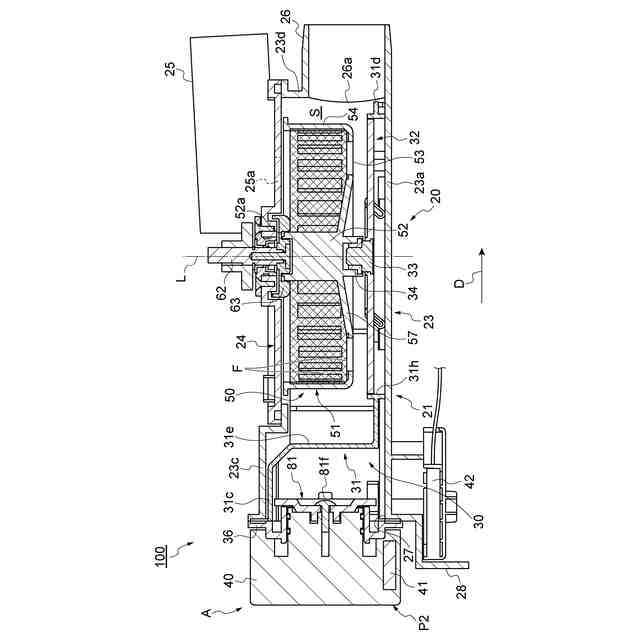

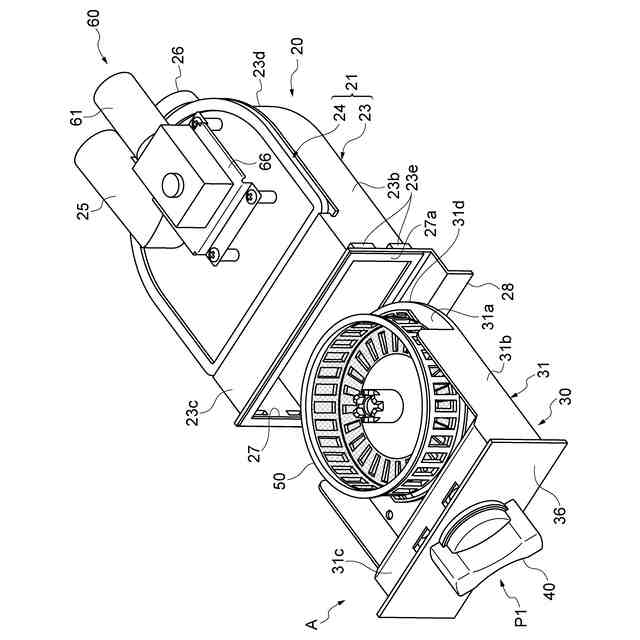

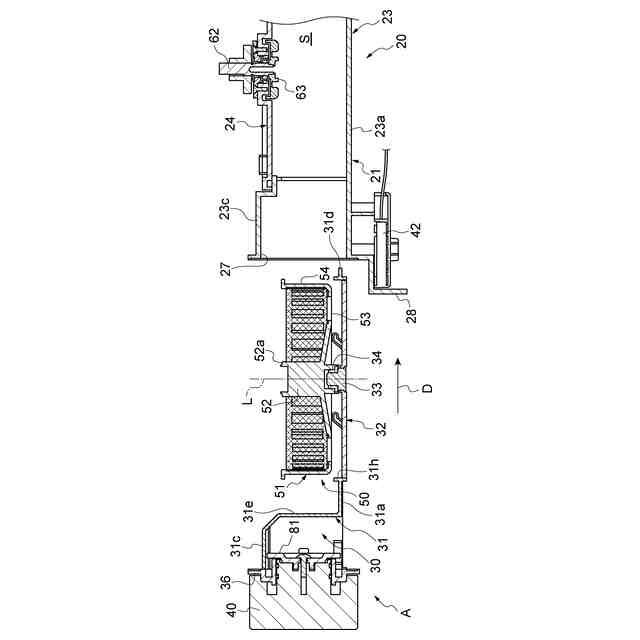

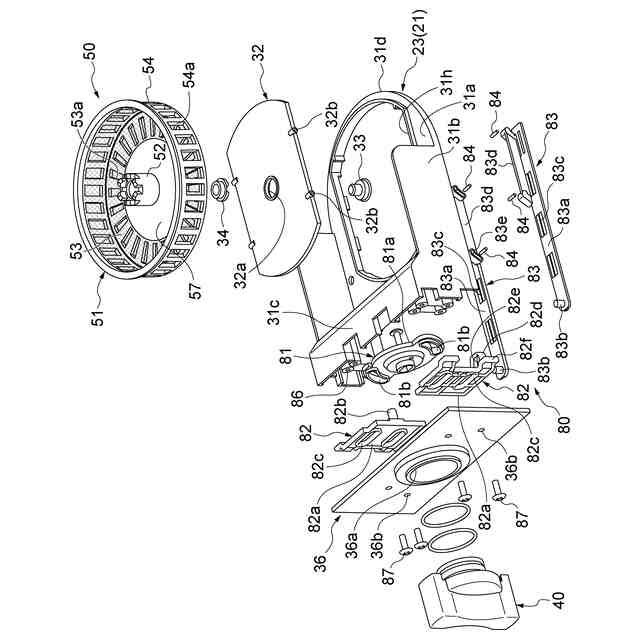

【解決手段】洗濯機1は、外槽6に接続された第1排水管16aから洗濯水を導入し、ケース20内で回転自在に設けられたフィルタ部50に洗濯水を通水することで洗濯水に含まれる異物を捕集する排水フィルタ100と、フィルタ部50に連結され、フィルタ部50を回転させるモータ60と、フィルタ部50の回転時にモータ60に生じている負荷に関する負荷パラメータに基づいて、フィルタ部50の掃除の要否を判断する制御部90と、を備える。
【選択図】図8
特許請求の範囲【請求項１】
筐体内に配置された外槽と、
前記外槽に接続され、前記外槽内の洗濯水を排出する排水管と、
前記排水管から前記洗濯水を導入し、ケース内で回転自在に設けられたフィルタ部に前記洗濯水を通水することで前記洗濯水に含まれる異物を捕集する排水フィルタと、
前記排水フィルタの前記フィルタ部に連結され、前記フィルタ部を回転させるモータと、
前記フィルタ部の回転時に前記モータ又は前記フィルタ部に生じている負荷に関する負荷パラメータに基づいて、前記フィルタ部の掃除の要否を判断する制御部と、を備える洗濯機。
続きを表示（約 340 文字）【請求項２】
前記モータは非同期モータであり、
前記制御部は、前記フィルタ部の回転時における前記負荷パラメータとしての前記モータの回転数に基づいて、前記フィルタ部の掃除の要否を判断する、請求項１に記載の洗濯機。
【請求項３】
前記モータは同期モータであり、
前記制御部は、前記フィルタ部の回転時における前記負荷パラメータとしての前記モータに流れる電流値に基づいて、前記フィルタ部の掃除の要否を判断する、請求項１に記載の洗濯機。
【請求項４】
前記制御部は、前記フィルタ部の回転が開始された後、所定時間が経過した時点における前記負荷パラメータに基づいて、前記フィルタ部の掃除の要否を判断する、請求項１～３の何れか一項に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排水フィルタを備える洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

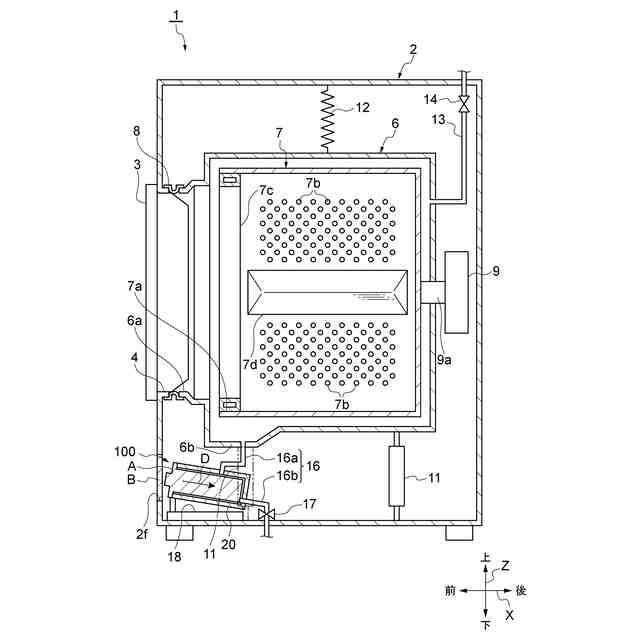

従来、例えばドラム式の洗濯機は、筐体内に外槽及び内槽を備える。特許文献１に記載された洗濯機では、外槽に、給水路及び排水路が接続されている。排水路の一端は、外槽の下端部に接続されており、排水路の途中には、外槽から排出される水（洗濯水）に含まれる異物を捕獲するフィルタユニット（排水フィルタ）が設けられている。フィルタユニットは、筐体内に固定されて排水路の一部を構成する受け部と、受け部に対して着脱可能に取り付けられた本体とを有する。本体内には、複数のピン（櫛歯）を含む櫛部が設けられる。複数のピンは本体の収容室内に突出しており、これらのピンによって異物が捕獲される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０３７１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した従来の洗濯機における排水フィルタでは、本体に設けられたピンに糸くず等の異物が絡まることで、異物が捕獲される。異物がフィルタユニットに溜まってくると、ピン（櫛歯）の間の隙間が徐々に狭くなり、通水される洗濯水の流量（すなわち排水量）が低下してくる。この仕組みを利用して、排水フィルタにおける閉塞状況を推定することができる。すなわち、排水開始から所定の水位まで下がる時間を計測することで、フィルタユニットの詰まり具合を推定し、予め決められた時間を超過した場合に、掃除サインとして「フィルタ詰まり」を使用者に報知することができる。
【０００５】
一方、糸くず等の異物を捕集するフィルタ部を回転させて脱水する方式が、本発明者等によって考案されている。回転フィルタ方式によれば、脱水によって糸くず等のヌメリやベタつきが改善されるので、掃除の際の不快感を低減させることができる。しかしながら、回転フィルタ方式では、異物が遠心力によってフィルタの周面部に堆積するため、異物が相当量溜まるまで排水量がほとんど変わらない。そのため、時間の計測（又は単位時間当たりの排水量の計測等）によってフィルタ部における閉塞状況又は異物の堆積状況を、異物が相当量溜まってしまうよりも前に検知することが難しい。排水量に影響を与えるほど異物が溜まってしまうと掃除の際の不快感を逆に増大させることになるため、それよりも前に閉塞状況又は異物の堆積状況を検知する必要がある。
【０００６】
本発明は、排水フィルタの回転自在なフィルタ部に関して、掃除の要否を早期に判断できる洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］本発明の一態様に係る洗濯機は、筐体内に配置された外槽と、外槽に接続され、外槽内の洗濯水を排出する排水管と、排水管から洗濯水を導入し、ケース内で回転自在に設けられたフィルタ部に洗濯水を通水することで洗濯水に含まれる異物を捕集する排水フィルタと、排水フィルタのフィルタ部に連結され、フィルタ部を回転させるモータと、フィルタ部の回転時にモータ又はフィルタ部に生じている負荷に関する負荷パラメータに基づいて、フィルタ部の掃除の要否を判断する制御部と、を備える。
【０００８】

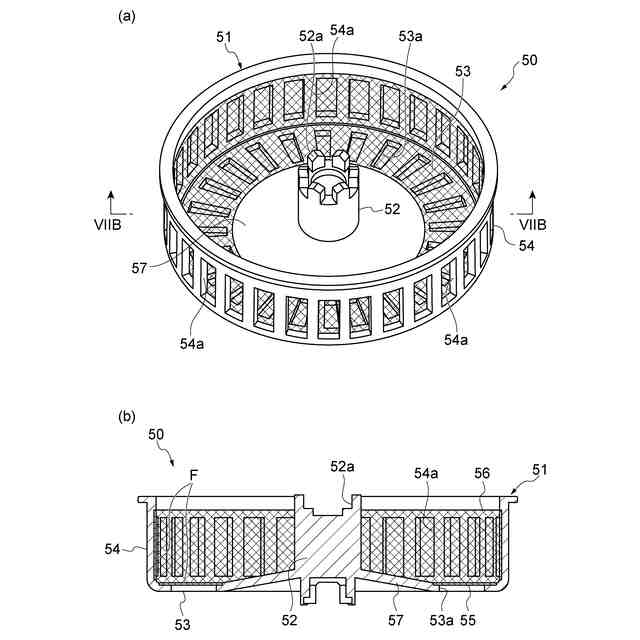

上記［１］の洗濯機では、洗濯水に含まれる異物は、排水フィルタのフィルタ部に捕集される。モータによってフィルタ部が回転させられると、異物に含まれる水分が遠心力でフィルタ部の外周の方へ飛ばされ、異物が脱水される。よって、使用者がフィルタ部を掃除する際、異物における水分率が低下していることにより、衛生面での不快感が抑えられる。ここで、制御部は、モータ又はフィルタ部における負荷パラメータに基づいてフィルタ部の掃除の要否を判断する。負荷パラメータは、フィルタ部における閉塞状況又は異物の堆積状況を反映する。よって、例えば負荷パラメータのしきい値を予め設定しておく等により、制御部は、フィルタ部の掃除が必要な状況を推定することができる。したがって、回転自在なフィルタ部に関して、掃除の要否を早期に判断できる。
【０００９】
［２］上記［１］に記載の洗濯機において、モータは非同期モータであり、制御部は、フィルタ部の回転時における負荷パラメータとしてのモータの回転数に基づいて、フィルタ部の掃除の要否を判断してもよい。非同期モータにおいては、モータの負荷が増大すると、モータの回転数が徐々に低下する。よって、制御部は、モータの回転数を取得して判断を行うことにより、掃除の要否を一層容易に判断できる。
【００１０】
［３］上記［１］に記載の洗濯機において、モータは同期モータであり、制御部は、フィルタ部の回転時における負荷パラメータとしてのモータに流れる電流値に基づいて、フィルタ部の掃除の要否を判断してもよい。同期モータにおいては、負荷が増大しても回転数は低下しない。その代わり、負荷が増大するとモータに流れる電流値が増大する。よって、制御部は、モータに流れる電流値を取得して判断を行うことにより、掃除の要否を一層容易に判断できる。
（【００１１】以降は省略されています）
