公開番号2024152132
公報種別公開特許公報(A)
公開日2024-10-25
出願番号2023066127
出願日2023-04-14
発明の名称洗濯機及び液剤収容部
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人,個人
主分類D06F 39/02 20060101AFI20241018BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】液剤容器から液剤を吸い出す際に空気が混入することを抑制可能な洗濯機及び液剤収容部を提供する。
【解決手段】一実施形態に係る洗濯機は、洗濯槽及び液剤投入装置を備え、液剤投入装置は、液剤収容部と、液剤を洗濯槽に供給する供給機構を有し、液剤収容部は、液剤を溜める液剤容器と、液剤容器の底壁に取り付けられるとともに異物を除去するための異物除去部と、異物除去部によって異物が除去された液剤を供給機構に流すための液剤案内流路を含む液剤案内部とを有し、異物除去部は本体部を有し、本体部は、容器の底壁に対向配置されているとともに、異物を除去するめの第1フィルタ部と、底壁に接するとともに、第1フィルタ部を前記底壁に対して隙間を空けて支持する支持部とを有し、本体部は扁平形状を呈し、液剤案内流路の吸入口は、第1フィルタ部、支持部及び底壁によって形成される空間に繋がっている。

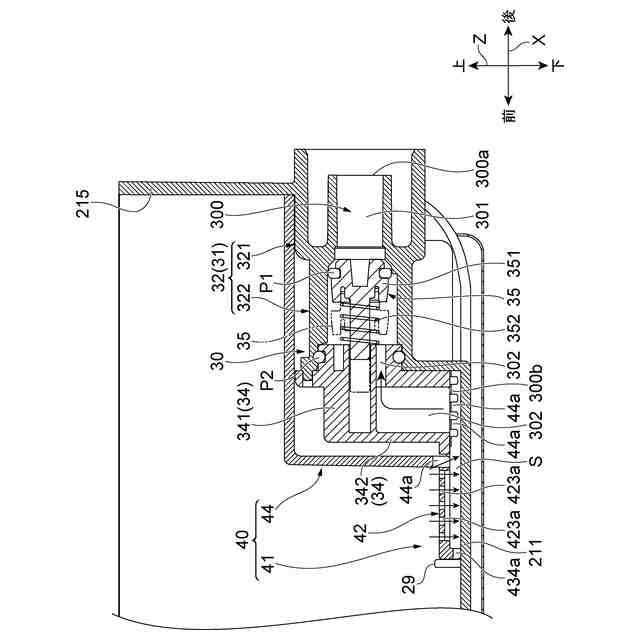

【選択図】図12
特許請求の範囲【請求項１】
洗濯槽と、
液剤を前記洗濯槽に供給するための液剤投入装置と、
を備え、
前記液剤投入装置は、

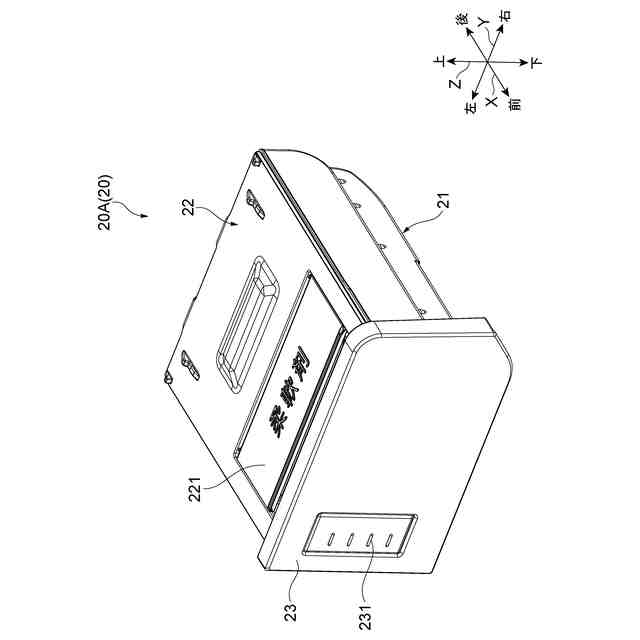

前記液剤を収容する液剤収容部と、

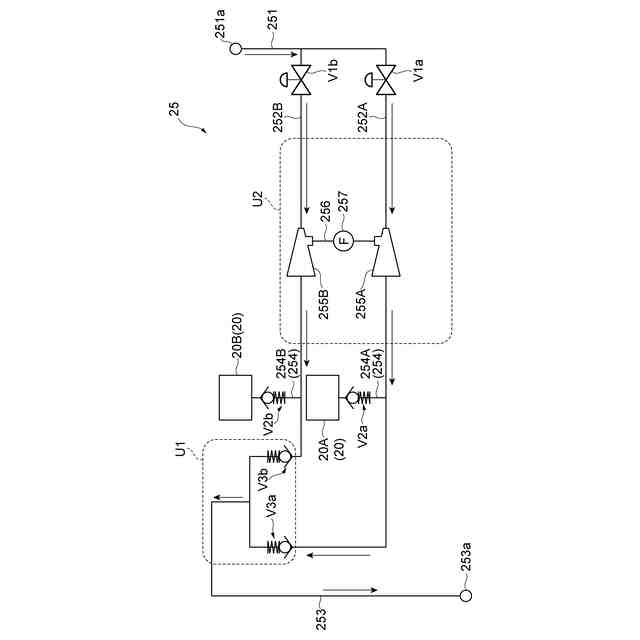

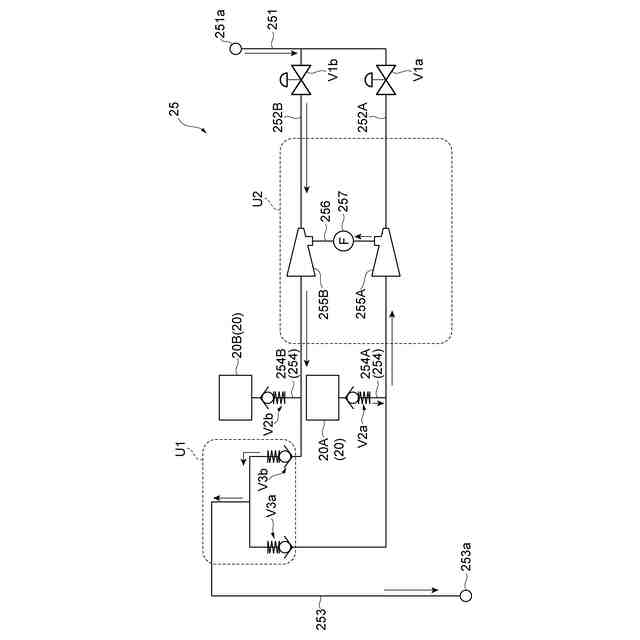

前記液剤収容部に収容された前記液剤を吸い出すとともに、前記液剤を前記洗濯槽に供給する供給機構と、
を有し、
前記液剤収容部は、
前記液剤を溜める液剤容器と、

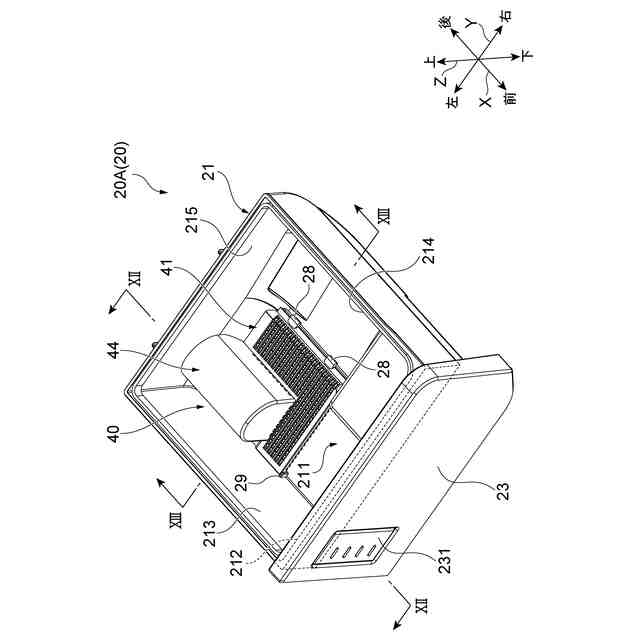

前記液剤容器の底壁に取り付けられるとともに、異物を除去するための異物除去部と、
前記異物除去部によって前記異物が除去された前記液剤を前記供給機構に流すための液剤案内流路を含む液剤案内部と、
を有し、
前記異物除去部は本体部を有し、
前記本体部は、
前記容器の底壁に対向配置されているとともに、前記異物を除去するめの第１フィルタ部と、
前記底壁に接するとともに、前記第1フィルタ部を前記底壁に対して隙間を空けて支持する支持部と、
を有し、
前記本体部は扁平形状を呈し、
前記液剤案内流路の吸入口は、前記第１フィルタ部、前記支持部及び前記底壁によって形成される空間に繋がっている、
洗濯機。
続きを表示（約 1,000 文字）【請求項２】
前記第１フィルタ部は、前記吸入口の周囲の少なくとも一部を囲っている、
請求項１に記載の洗濯機。
【請求項３】
前記支持部は、前記異物を除去するための第２フィルタ部を有する、
請求項１に記載の洗濯機。
【請求項４】
前記異物除去部は、前記液剤案内部を覆うカバーを備える、
請求項１～３の何れか一項に記載の洗濯機。
【請求項５】
前記カバーは、上部が湾曲した半円筒状を呈する、
請求項４に記載の洗濯機。
【請求項６】
前記カバーと前記本体部の接続部には、除去すべき前記異物より小さい複数の孔が形成されている、
請求項４に記載の洗濯機。
【請求項７】
前記底壁における前記異物除去部の取付領域は、前記底壁の前記取付領域以外の領域より低い、
請求項１～３の何れか一項に記載の洗濯機。
【請求項８】
前記液剤案内部には、前記液剤収容部が前記供給機構に連結されていない状態において、前記液剤案内部から外部への前記液剤の流れを防止する逆止弁が設けられている、
請求項１～３の何れか一項に記載の洗濯機。
【請求項９】
前記第１フィルタ部、前記支持部及び前記底壁によって形成される空間が扁平な空間である、
請求項１～３の何れか一項に記載の洗濯機。
【請求項１０】
液剤を洗濯槽に供給するための液剤投入装置に取り付けられる液剤収容部であって、
前記液剤を溜める液剤容器と、
前記液剤容器の底壁に取り付けられるとともに、異物を除去するための異物除去部と、
前記異物除去部によって前記異物が除去された前記液剤を、前記液剤投入装置が備えており前記液剤を前記洗濯槽に供給する供給機構に流すための液剤案内流路を含む液剤案内部と、
を有し、
前記異物除去部は本体部を有し、
前記本体部は、
前記容器の底壁に対向配置されているとともに、前記異物を除去するめの第１フィルタ部と、
前記底壁に接するとともに、前記第１フィルタ部を前記底壁に対して隙間を空けて支持する支持部と、
を有し、
前記本体部は扁平形状を呈し、
前記液剤案内流路の吸入口は、前記第１フィルタ部、前記支持部及び前記底壁によって形成される空間に繋がっている、
液剤収容部。

発明の詳細な説明【技術分野】
【０００１】

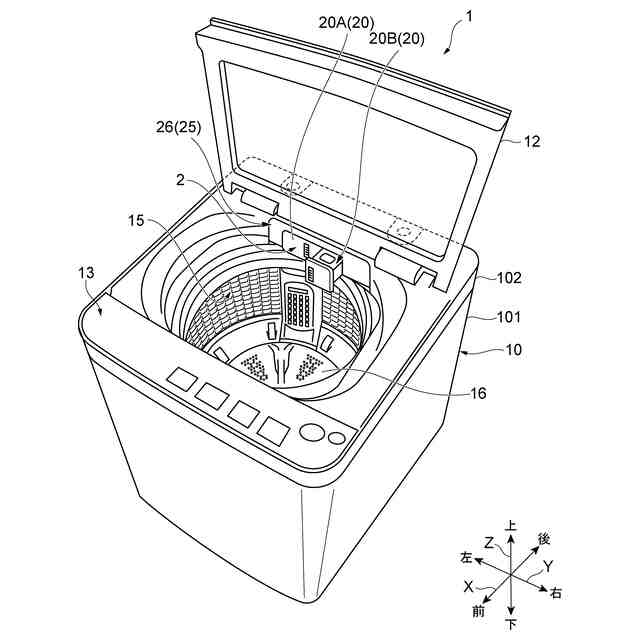

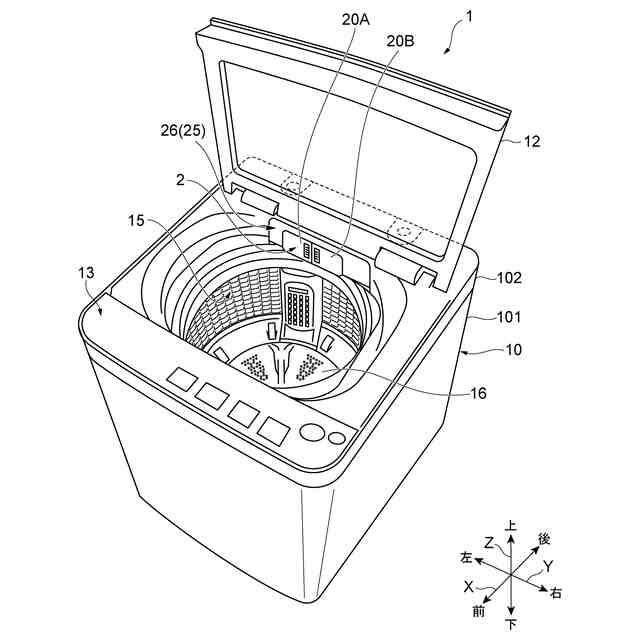

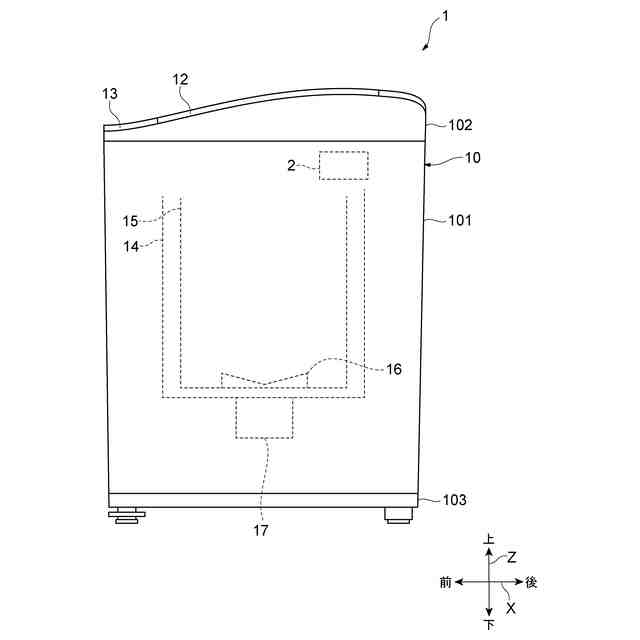

本発明は、洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に開示されているように、液剤自動投入装置を備えた洗濯機が知られている。特許文献１に開示された液剤自動投入装置は、液剤タンクに溜められた液剤を吸引し、給水路に供給する。これによって、洗濯槽に液剤が投入される。液剤自動投入装置において、液剤タンクから液剤を吸引する際、液剤タンク内の異物の吸引を防止するため、特許文献１に記載の技術では、異物を除去するためのフィルタが用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１７１３９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたフィルタは、側面視において逆Ｌ字状のフィルタである。この場合、フィルタと吸入口との間に空間が広い。このため、粘性の高い液剤を用いた場合等に、液剤がフィルタを通過して上記空間に溜まるよりも先に吸入口から上記空間内の空気を吸い込み、いわゆるエア噛みを生じるおそれがある。
【０００５】
本発明は、液剤容器から液剤を吸い出す際に空気が混入することを抑制可能な洗濯機及び液剤収容部を提供することを目的とする。
【課題を解決するための手段】
【０００６】
［１］本発明に係る洗濯機は、洗濯槽と、液剤を上記洗濯槽に供給するための液剤投入装置と、を備え、上記液剤投入装置は、上記液剤を収容する液剤収容部と、上記液剤収容部に収容された上記液剤を吸い出すとともに、上記液剤を上記洗濯槽に供給する供給機構と、を有し、上記液剤収容部は、上記液剤を溜める液剤容器と、上記液剤容器の底壁に取り付けられるとともに、異物を除去するための異物除去部と、上記異物除去部によって上記異物が除去された上記液剤を上記供給機構に流すための液剤案内流路を含む液剤案内部と、を有し、上記異物除去部は本体部を有し、上記本体部は、上記容器の底壁に対向配置されているとともに、上記異物を除去するめの第１フィルタ部と、上記底壁に接するとともに、上記第1フィルタ部を上記底壁に対して隙間を空けて支持する支持部と、を有し、上記本体部は扁平形状を呈し、上記液剤案内流路の吸入口は、上記第１フィルタ部、上記支持部及び上記底壁によって形成される空間に繋がっている。
【０００７】
上記［１］に記載の洗濯機では、異物除去部は底壁に取り付けられている。異物除去部が有する本体部は扁平である。そのため、本体部が有する上記第１フィルタ部は、底壁近傍において底壁に対向配置されている。更に、本体部が扁平であることから、上記空間も扁平な空間として形成され易い。上記液剤案内流路の吸入口は、上記空間に繋がっているので、吸入口も底壁近傍に配置されている。このように第１フィルタ部及び吸入口が底壁近傍に配置されていることから、上記洗濯機では、上記空間内の液剤（異物が除去された液剤）を吸入口から吸い込む場合に、空気が混入することが抑制できている。
【０００８】
［２］上記［１］に記載の洗濯機において、上記第１フィルタ部は、上記吸入口の周囲の少なくとも一部を囲っていてもよい。この場合、第１フィルタ部が吸入口のより近傍に配置される。そのため、第１フィルタ部と吸入口との間に空気が溜まる領域が生じにくいので、吸入口に空気が吸い込まれにくい。
【０００９】
［３］上記［１］又は［２］に記載の洗濯機において、上記支持部は、上記異物を除去するための第２フィルタ部を有してもよい。この構成では、第１フィルタ部とともに、第２フィルタ部を通って、異物が除去された液剤が上記空間に流入する。この場合、上記空間への液剤の流入量を確保し易いので、安定して所望量の液剤を洗濯槽に供給し易い。
【００１０】
［４］上記［１］～［３］の何れかに記載の洗濯機において、上記異物除去部は、上記液剤案内部を覆うカバーを備えてもよい。この場合、液剤案内部への異物の付着等がカバーによって防止されている。そのため、液剤案内部に付着した異物を除去する等のメンテナンスの手間を低減できる。
（【００１１】以降は省略されています）
