公開番号2024096103
公報種別公開特許公報(A)
公開日2024-07-11
出願番号2023223020
出願日2023-12-28
発明の名称カバーモジュール及びこれを含む表示装置
出願人エルジー ディスプレイ カンパニー リミテッド
代理人園田・小林弁理士法人
主分類G09F 9/00 20060101AFI20240704BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】本開示の態様は、カバーモジュール及びこれを含む表示装置を提供する。
【解決手段】このために、表示パネル及び表示パネル上に配置されたカバーモジュールを含み、カバーモジュールは表示パネル上に配置された接着層及び接着層上に配置されたコーティング層を含み、コーティング層は表示装置の最外側部分上に配置され、表示装置の表面硬度がコーティング層の硬度と等しくなされることで、柔軟性が優秀で表面硬度が高いカバーモジュール及びこれを含む表示装置が開示される。

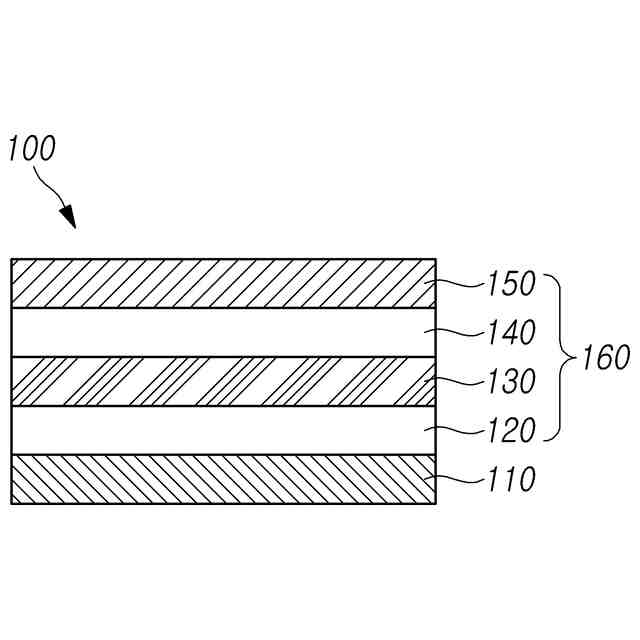

【選択図】図1a
特許請求の範囲【請求項1】
表示パネルと、及び
前記表示パネル上に配置されたカバーモジュールを含み、
前記カバーモジュールは、
前記表示パネル上に配置された接着層及びコーティング層を含み、
前記コーティング層は表示装置の最外面上に配置され、
表示装置の表面硬度は前記コーティング層の表面硬度と実質的に同一である、表示装置。
続きを表示(約 850 文字)【請求項2】
前記コーティング層が離型剤層をさらに含み、前記離型剤層は、ポリエチレン、ポリプロピレン、ポリエステル、フッ素のうちの少なくとも1つを含む、請求項1に記載の表示装置。
【請求項3】
前記コーティング層が、アクリレートシロキサンまたはエポキシシロキサンのうちの少なくとも1つを含む、請求項1に記載の表示装置。
【請求項4】
前記カバーモジュールが、
前記接着層上に配置されている偏光板と、
前記偏光板上に配置された第2接着層と
を含み、
前記コーティング層は前記第2接着層上に配置されている、請求項1に記載の表示装置。
【請求項5】
前記カバーモジュールが、
前記接着層上に配置されている偏光板と、
前記偏光板上に配置されている第2接着層と、
前記第2接着層上に配置されている離型剤物質層と
を含み、前記コーティング層は、前記第2接着層上に配置されている、請求項1に記載の表示装置。
【請求項6】
前記離型剤物質層が、ポリエチレン、ポリプロピレン、ポリエステル、及びフッ素のうちの少なくとも1つを含む、請求項5に記載の表示装置。
【請求項7】
前記離型剤物質層の厚さが、前記コーティング層の厚さ及び前記第2接着層の厚さより薄い、請求項5に記載の表示装置。
【請求項8】
前記コーティング層の鉛筆硬度が、硝子の鉛筆硬度と実質的に等しいか、または小さく、ポリイミド及びポリエステルの鉛筆硬度より大きい、請求項1に記載の表示装置。
【請求項9】
前記コーティング層の厚さが、50μm乃至300μmである、請求項1に記載の表示装置。
【請求項10】
前記コーティング層が、200Mpa乃至2000Mpaのモジュラスを含む、請求項1に記載の表示装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示の態様はカバーモジュール及びこれを含む表示装置に関するものである。
続きを表示(約 1,100 文字)【背景技術】
【0002】
表示装置で硝子基板または高硬度基板をフィルムで取り替えながら、折って広げることができる柔軟性を有する表示装置が開発されている。このような表示装置は薄く軽く衝撃にも強く、折って広げるか、または巻くことも可能な多様な形態で製作が可能である。
【0003】
このような表示装置の各種光学素子は柔軟性が良くなければならず、使用可能性などを考慮して逆曲率半径が低くなければならない。また、表示パネルをカバーするカバーモジュールは表示装置の最外側に位置されるので、硬度が高くなければならず、手などで押した時に押されることがあってはいけない。
【発明の概要】
【発明が解決しようとする課題】
【0004】
本開示の態様は基材層を含まないことで、柔軟性が優秀で表面硬度が高いカバーモジュール及びこれを含む表示装置に関するものである。
【0005】
本開示の態様は離型剤を含むコーティング層を含むことで、曲げ、折れ、スライディング及びローリング時にも信頼性が高いカバーモジュール及びこれを含む表示装置に関するものである。
【0006】
本開示の態様は表示パネル上に配置されたコーティング層を含むことで、素材部品材質が単純化及び単一化されたユニ(Uni)素材製品具現が可能なカバーモジュール及びこれを含む表示装置に関するものである。
【課題を解決するための手段】
【0007】
本開示の態様は表示パネル及び表示パネル上に配置されたカバーモジュールを含み、カバーモジュールは表示パネル上に配置された接着層及び接着層上に配置されたコーティング層を含み、コーティング層は表示装置の最外側に配置され、表示装置の表面硬度はコーティング層の硬度と同一な表示装置を提供することができる。
【0008】
本開示の態様は接着層、接着層上に配置されたコーティング層を含み、コーティング層は表示装置の最外側に配置され、カバーモジュールの表面硬度はコーティング層の硬度と同一なカバーモジュールを提供することができる。
【0009】
本開示の態様によれば、基材層を含まないことで、柔軟性が優秀で表面硬度が高いカバーモジュール及びこれを含む表示装置を提供することができる。
【0010】
本開示の態様によれば、離型剤を含むコーティング層を含むことで、曲げ、折れ、スライディング及びローリング時にも信頼性が高いカバーモジュール及びこれを含む表示装置を提供することができる。
(【0011】以降は省略されています)
