公開番号2024095522
公報種別公開特許公報(A)
公開日2024-07-10
出願番号2023175278
出願日2023-10-10
発明の名称液体吐出ヘッド
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/14 20060101AFI20240703BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】保護部材の剥離を抑制する液体吐出ヘッドを提供する。
【解決手段】本開示の液体吐出ヘッドは、液体を吐出可能に構成された吐出口が配列方向に複数配置された第1の吐出口列と、第1の吐出口列と配列方向と交差する方向に配置された第2の吐出口列とが設けられた吐出面を有する記録素子基板と、第1の吐出口列に対応する第1の開口と、第2の吐出口列に対応する第2の開口とが設けられた保護部材と、を有する液体吐出ヘッドであって、保護部材は、記録素子基板の吐出面と、第1の吐出口列及び第2の吐出口列との間に配置された接着剤を介して、隣接するように配置されていることを特徴とする。
【選択図】図12
特許請求の範囲【請求項１】
液体を吐出可能に構成された吐出口が配列方向に複数配置された第１の吐出口列と、前記第１の吐出口列と前記配列方向と交差する方向に配置された第２の吐出口列とが設けられた吐出面を有する記録素子基板と、
前記第１の吐出口列に対応する第１の開口と、前記第２の吐出口列に対応する第２の開口とが設けられた保護部材と、
を有する液体吐出ヘッドであって、
前記保護部材は、前記記録素子基板の前記吐出面と、前記第１の吐出口列及び前記第２の吐出口列との間に配置された接着剤を介して、隣接するように配置されていることを特徴とする液体吐出ヘッド。
続きを表示（約 660 文字）【請求項２】
前記接着剤が、前記第１の吐出口列及び前記第２の吐出口列の配向方向において断続的に塗布されている、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記接着剤が、前記第１の吐出口列及び前記第２の吐出口列の配向方向において連続的に塗布されている、請求項１に記載の液体吐出ヘッド。
【請求項４】
前記吐出面には、凹部が形成され、前記凹部に前記接着剤が塗布されている、請求項１乃至３のいずれか一項に記載の液体吐出ヘッド。
【請求項５】
前記凹部が前記第１の吐出口列及び前記第２の吐出口列の各々を囲むように形成されている、請求項４に記載の液体吐出ヘッド。
【請求項６】
前記吐出面には、前記第１の吐出口列及び前記第２の吐出口列の各々を囲むように形成されている前記凹部の外側に、さらに凹部が形成されている、請求項５に記載の液体吐出ヘッド。
【請求項７】
前記凹部が溝状に繋がっている、請求項６に記載の液体吐出ヘッド。
【請求項８】
前記凹部の幅が、前記保護部材の前記開口間の梁幅よりも小さい、請求項７に記載の液体吐出ヘッド。
【請求項９】
前記吐出面が前記液体に対して撥水性を有し、前記凹部が前記液体に対して非撥水性を有する、請求項８に記載の液体吐出ヘッド。
【請求項１０】
前記吐出面は、樹脂製である、請求項９に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体吐出ヘッドに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
複数の記録素子基板を配列した被記録媒体幅に対応した液体吐出ヘッドを用いて高速記録を行うライン型の液体吐出装置が知られている。複数の被記録媒体を連続もしくは間欠に搬送しながら１パスで連続記録が行われる際、搬送中の被記録媒体が浮き上がることで記録素子基板に接触し、液体吐出ヘッドが損傷する場合がある。特許文献１や特許文献２では、吐出口を形成する吐出面に樹脂製や金属製の保護部材を接着する構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３３４９１０号公報
特開平４－２３４６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成では、接着剤の量や塗布方法によっては、保護部材が吐出面から剥離する虞がある。また、特許文献２の構成では、保護部材の形状や、保護部材と吐出面との材料間の線膨張係数差による応力により、保護部材が剥離する懸念がある。
【０００５】
本開示は上記問題に鑑み、保護部材の剥離を抑制する液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の液体吐出ヘッドは、液体を吐出可能に構成された吐出口が配列方向に複数配置された第１の吐出口列と、第１の吐出口列と配列方向と交差する方向に配置された第２の吐出口列とが設けられた吐出面を有する記録素子基板と、第１の吐出口列に対応する第１の開口と、第２の吐出口列に対応する第２の開口とが設けられた保護部材と、を有する液体吐出ヘッドであって、保護部材は、記録素子基板の吐出面と、第１の吐出口列及び第２の吐出口列との間に配置された接着剤を介して、隣接するように配置されていることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、吐出面から保護部材の剥離を抑制することが可能である。
【図面の簡単な説明】
【０００８】

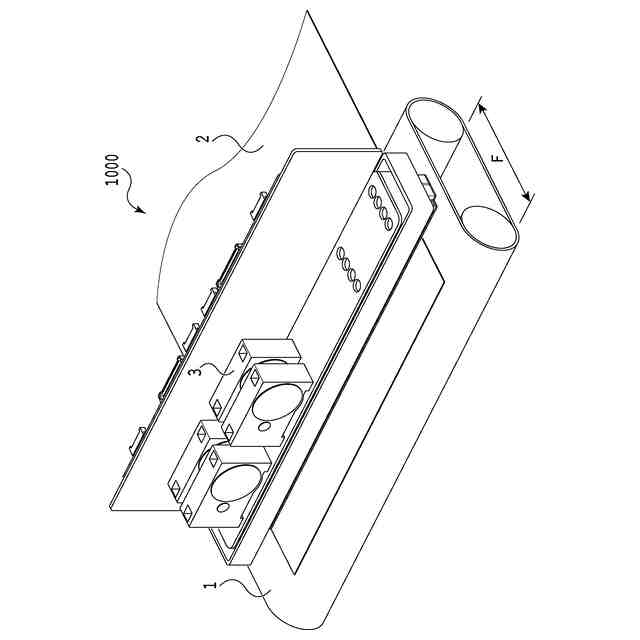

本開示に係るインクジェット記録装置の概略構成図である。

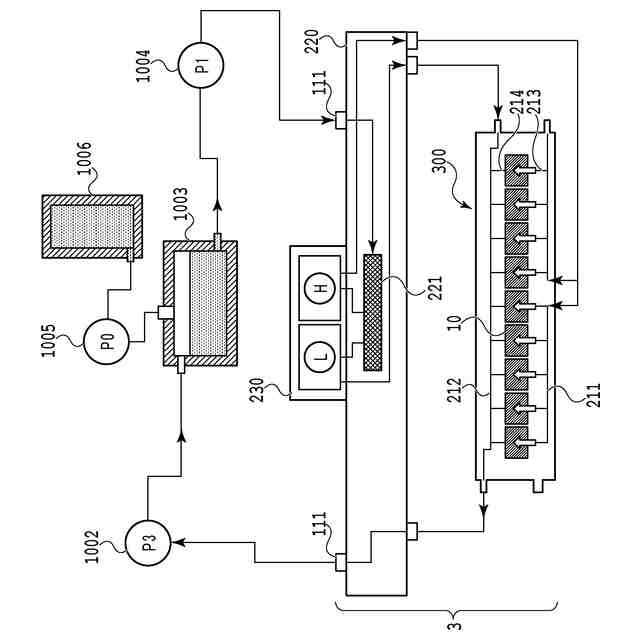

本開示に係るインクジェット記録装置の液体循環経路の模式図である。

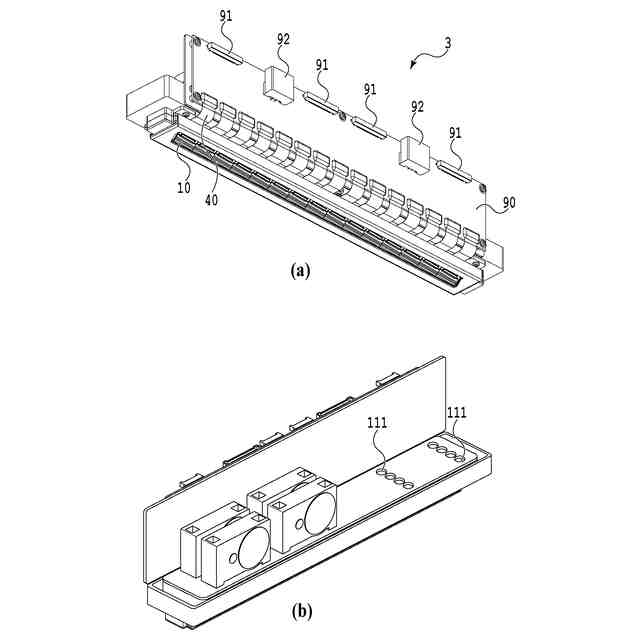

本開示に係る液体吐出ヘッドの斜視図である。
本開示に係る液体吐出ヘッドの分解斜視図である。

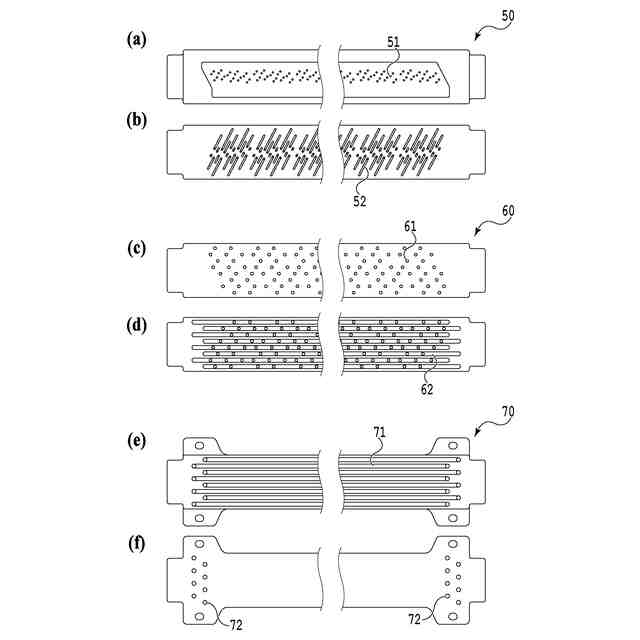

本開示に係る液体吐出ヘッドの各流路部材の表面と裏面を示した図である。

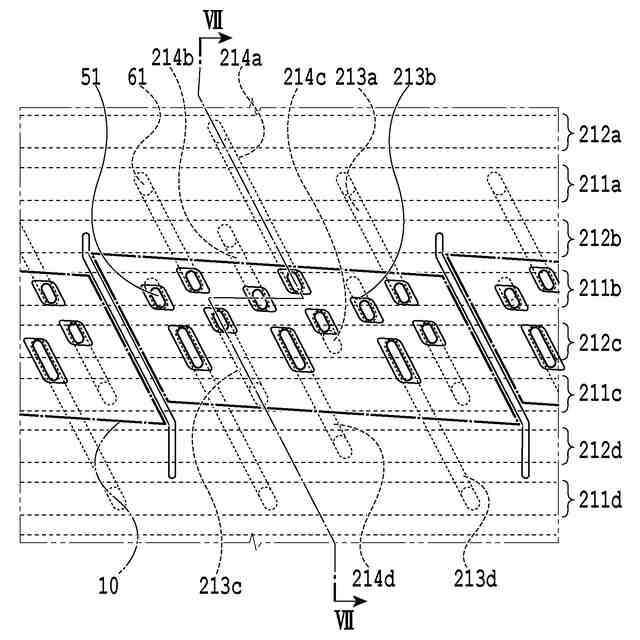

本開示に係る液体吐出ヘッドの流路部材内の流路を吐出モジュール側から見た部分拡大透視図である。
図６のVＩＩ－ＶＩＩ線における断面図である。
本開示に係る液体吐出ヘッドの１つの吐出モジュールの斜視図と分解図である。

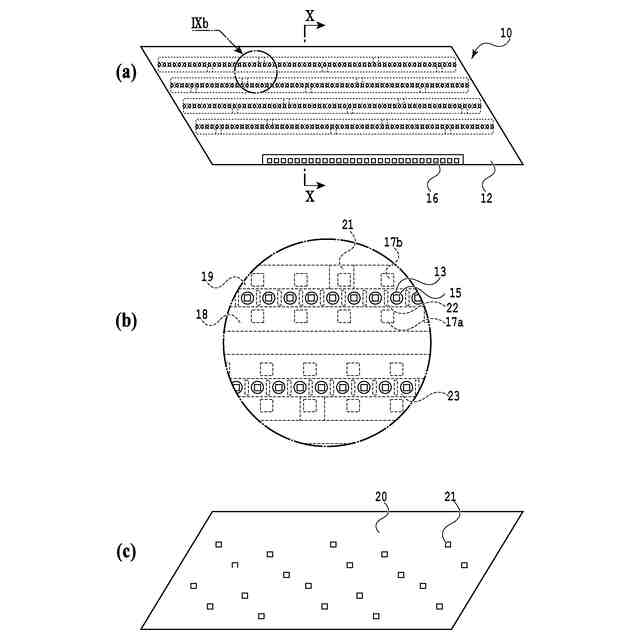

本開示に係る液体吐出ヘッドの記録素子基板の吐出口面側の平面図と拡大図である。
図９におけるＸ－Ｘ面の断面斜視図である。
本開示に係る液体吐出ヘッドの隣接する記録素子基板を部分拡大図である。
第１の実施形態に係る液体吐出ヘッドの吐出モジュールの斜視図、分解斜視図および断面図である。
図１２における接着剤塗布状態を示す模式図である。
第１の実施形態に係る液体吐出ヘッドの吐出モジュールにおける接着剤塗布状態の一例を示す模式図である。
第１の実施形態に係る液体吐出ヘッドの吐出モジュールの変形例を示す斜視図および部分拡大図である。
第２の実施形態に係る液体吐出ヘッドの吐出モジュールの斜視図、分解斜視図および断面図である。
図１６における接着剤塗布状態を示す模式図である。
第２の実施形態に係る液体吐出ヘッドの記録素子基板の変形例を示す模式的斜視図である。
第３の実施形態に係る液体吐出ヘッドの吐出モジュールの斜視図、分解斜視図および断面図である。
図１９における接着剤塗布状態を示す模式図である。
第３の実施形態に係る液体吐出ヘッドの記録素子基板の変形例を示す模式的斜視図である。
第４の実施形態に係る液体吐出ヘッドの吐出モジュールの斜視図、分解斜視図および断面図である。
図２２における接着剤塗布状態を示す模式図である。
第５の実施形態に係る液体吐出ヘッドの記録素子基板を示す模式的斜視図である。
第６の実施形態に係る液体吐出ヘッドの記録素子基板を示す模式的部分拡大図である。
第７の実施形態に係る液体吐出ヘッドの記録素子基板を示す模式的部分拡大図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本開示の実施の形態の例を説明する。ただし、以下の記載は本開示の範囲を限定するものではない。１例として、本実施形態では発熱素子により気泡を発生させて液体を吐出するサーマル方式が採用されているが、ピエゾ方式およびその他の各種液体吐出方式が採用された液体吐出ヘッドにも本開示を適用することができる。
【００１０】
本実施形態は、インク等の液体をタンクと液体吐出ヘッド間で循環させる形態のインクジェット記録装置（記録装置）であるが、その他の形態であってもよい。例えば、インクを循環せずに、液体吐出ヘッド上流側と下流側に２つのタンクを設け、一方のタンクから他方のタンクへインク流すことで、圧力室内のインクを流動させる形態であってもよい。
（【００１１】以降は省略されています）
