公開番号2024092728
公報種別公開特許公報(A)
公開日2024-07-08
出願番号2022208862
出願日2022-12-26
発明の名称洗濯乾燥機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 58/02 20060101AFI20240701BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】熱交換器に錆が発生することを抑制しつつ、循環路を流れる空気に良好にオゾンを混合させることが可能な洗濯乾燥機を提供する。

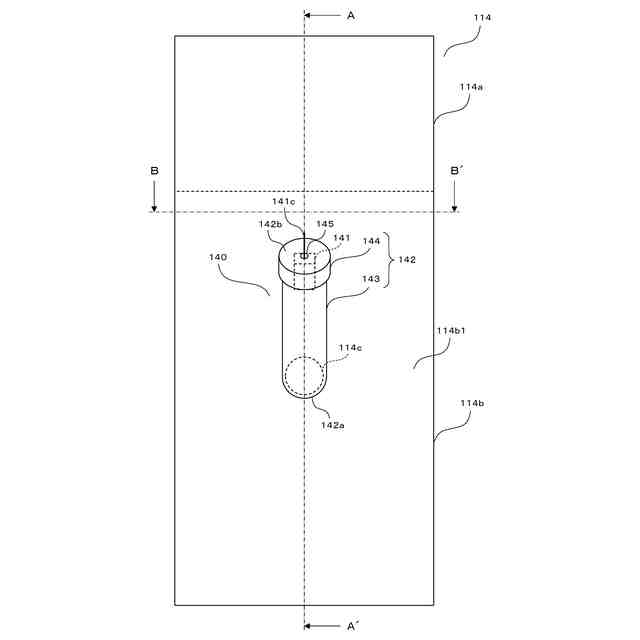

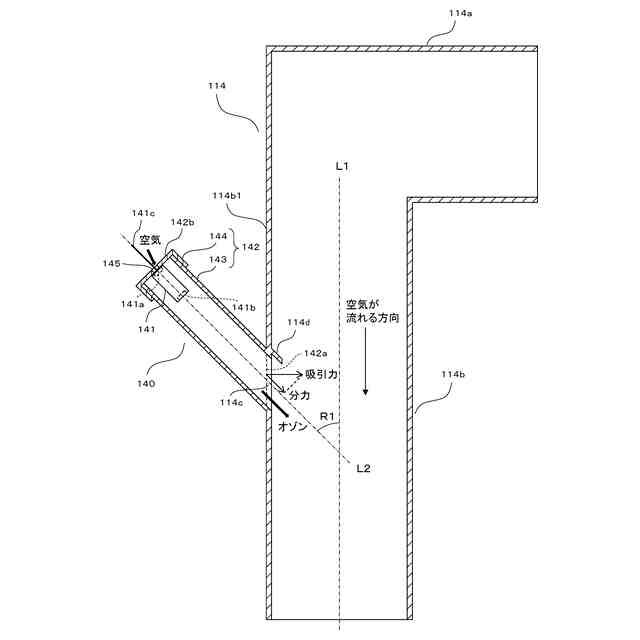

【解決手段】ドラム式洗濯乾燥機1は、循環路内に配置された、金属製のフィンを有する第1熱交換器および第2熱交換器と、空気からオゾンを生成するオゾン発生器141と、一端面142aが開放されるとともに他端面142bが閉塞され、オゾン発生器141が収容される収容管142と、を備える。循環路は、第1熱交換器および第2熱交換器よりも下流に、オゾンが取り込まれる取込口114cが設けられた筒状の第2ダクト114bを有する。収容管142には、外部に開口する開口部145が設けられる。収容管142は、第2ダクト114bの軸線L1に対する、第2ダクト114bを空気が流れる方向における収容管142の軸線L2の角度R1が、鋭角または直角となるように、一端面142aが取込口114cに接続される。
【選択図】図3
特許請求の範囲【請求項１】

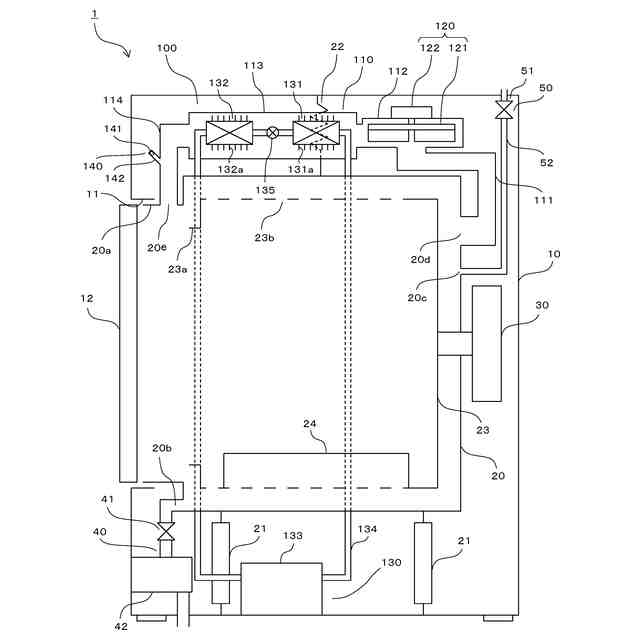

筐体内に配置された外槽と、
前記外槽内に回転可能に配置された内槽と、
前記外槽に接続された循環路と、
前記循環路内に配置され、前記外槽と前記循環路との間で空気を循環させる送風器と、
前記循環路内の前記送風器よりも下流側に配置された、金属製のフィンを有する第１熱交換器および第２熱交換器を含み、前記第１熱交換器に低温の冷媒を流すとともに前記第２熱交換器に高温の冷媒を流すヒートポンプ装置と、
空気からオゾンを生成するオゾン発生器と、

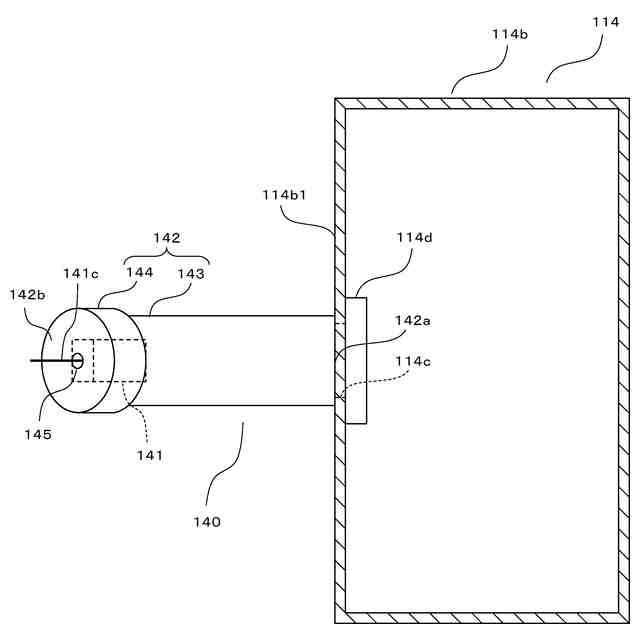

一端面が開放されるとともに他端面が閉塞され、前記オゾン発生器が収容される収容管と、を備え、
前記循環路は、前記第１熱交換器および前記第２熱交換器よりも下流に、オゾンが取り込まれる取込口が設けられた筒状のオゾン取込部を有し、
前記収容管には、外部に開口する開口部が設けられ、

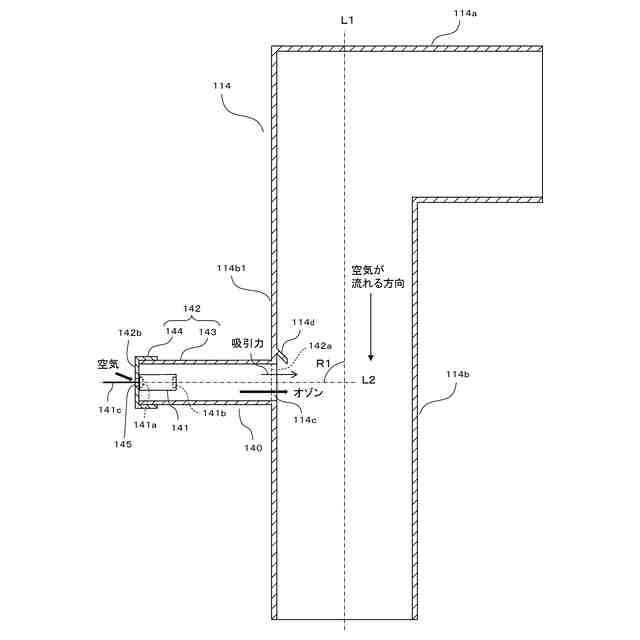

前記収容管は、前記オゾン取込部の軸線に対する、前記オゾン取込部を空気が流れる方向における前記収容管の軸線の角度が、鋭角または直角となるように、前記一端面が前記取込口に接続される、
ことを特徴とする洗濯乾燥機。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の洗濯乾燥機において、

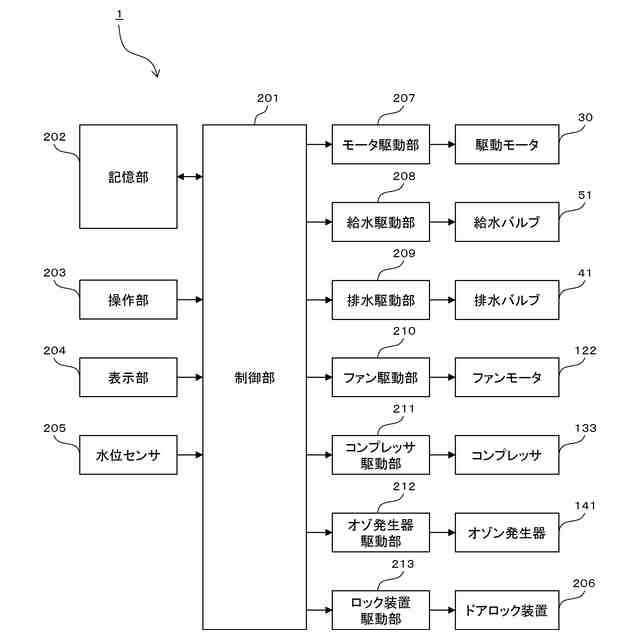

前記送風器および前記オゾン発生器の動作を制御する制御部を、さらに備え、
前記制御部は、
前記送風器を所定の定常回転数で回転させ、

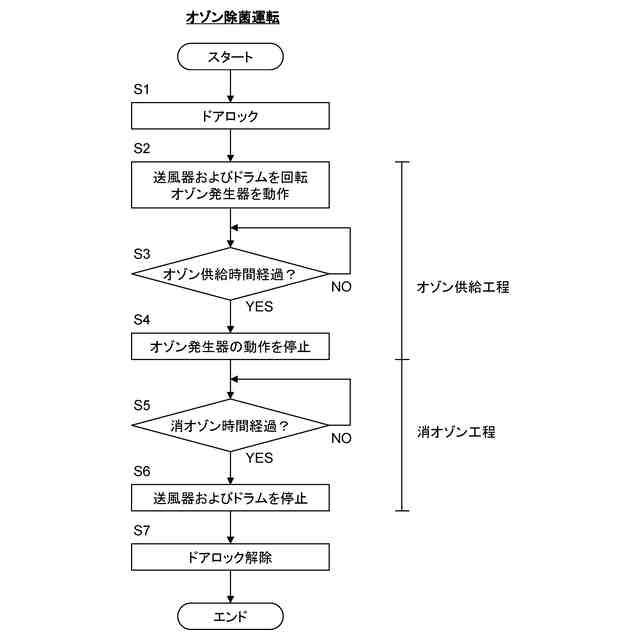

前記送風器が前記定常回転数まで立ち上がる前に、前記オゾン発生器の動作を開始させ、
前記収容管は、前記角度が鋭角となる姿勢を有する、
ことを特徴とする洗濯乾燥機。
【請求項３】
請求項１に記載の洗濯乾燥機において、
前記送風器および前記オゾン発生器の動作を制御する制御部を、さらに備え、
前記収容管は、前記角度が直角となる姿勢を有し、
前記制御部は、
前記送風器を所定の定常回転数で回転させ、

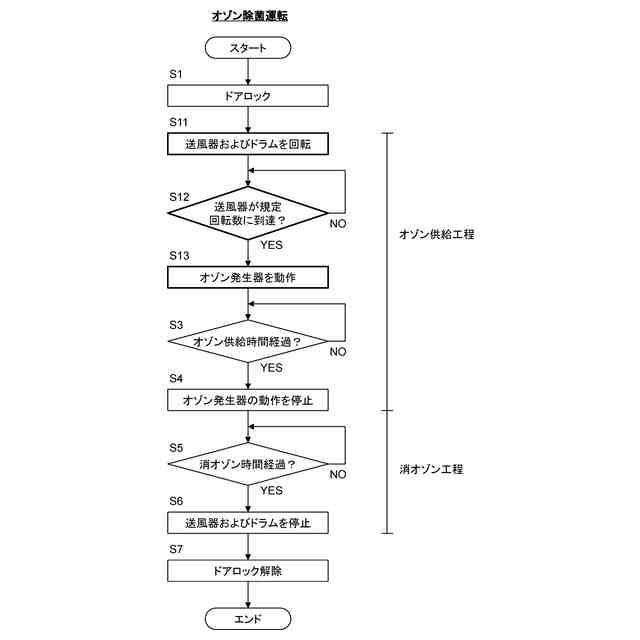

前記送風器が前記定常回転数以下の予め設定された規定回転数まで立ち上がった後に、前記オゾン発生器の動作を開始させる、
ことを特徴とする洗濯乾燥機。
【請求項４】
請求項１ないし３の何れか一項に記載の洗濯乾燥機において、
前記オゾン取込部には、前記取込口が設けられた壁面部における前記取込口の近傍上流に、前記壁面部から張り出し、前記壁面部に沿うように前記オゾン取込部内を流れる空気を前記取込口から離れる方向に向かわせる庇部が設けられる、
ことを特徴とする洗濯乾燥機。
【請求項５】
請求項１ないし３の何れか一項に記載の洗濯乾燥機において、

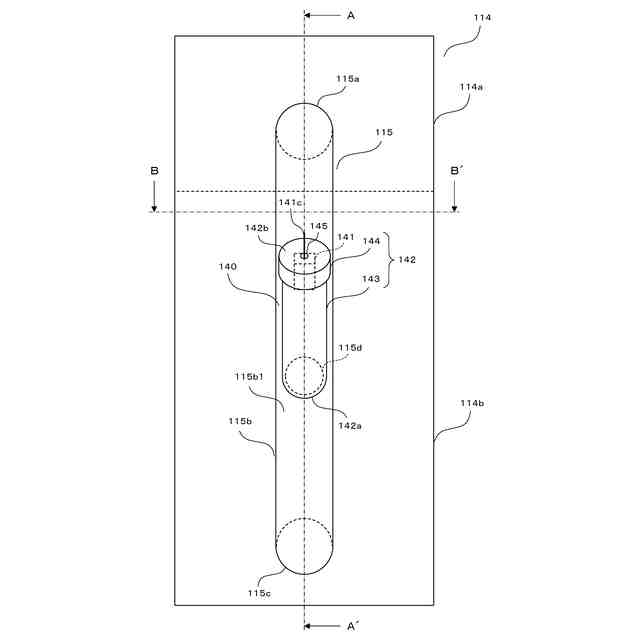

前記循環路は、前記第１熱交換器および前記第２熱交換器よりも下流に、メイン風路から分岐した後に再び前記メイン風路に接続され、前記メイン風路よりも流路断面が小さいバイパス風路を含み、
前記オゾン取込部は、前記バイパス風路に設けられる、
ことを特徴とする洗濯乾燥機。
【請求項６】
筐体内に配置された外槽と、
前記外槽内に回転可能に配置された内槽と、
前記外槽に接続された循環路と、
前記循環路内に配置され、前記外槽と前記循環路との間で空気を循環させる送風器と、
前記循環路内の前記送風器よりも下流側に配置された、金属製のフィンを有する第１熱交換器および第２熱交換器を含み、前記第１熱交換器に低温の冷媒を流すとともに前記第２熱交換器に高温の冷媒を流すヒートポンプ装置と、
空気からオゾンを生成するオゾン発生器と、
前記オゾン発生器が収容される収容体と、を備え、
前記循環路は、前記第１熱交換器および前記第２熱交換器よりも下流に、オゾンが取り込まれる取込口が設けられた筒状のオゾン取込部を有し、
前記収容管には、外部に開口する開口部が設けられ、
前記収容体は、前記取込口に接続されて、前記オゾン取込部内を空気が流れることにより生じる前記収容体と前記オゾン取込部との間の気圧差により、前記オゾン発生器で発生したオゾンを前記オゾン取込部に供給する、
ことを特徴とする洗濯乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯乾燥機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
オゾン発生装置が生成したオゾンをドラム内に収容された処理対象物に接触させることにより、処理対象物の消臭、除菌等を行うことが可能なドラム式洗濯乾燥機が、特許文献１に記載されている。
【０００３】
上記特許文献１のドラム式洗濯乾燥機では、ヒータおよび循環ブロワが配置された循環風路が、ドラムが配置された外槽に接続される。ドラム内の洗濯物を乾燥させる乾燥工程では、ヒータにより加熱された空気が、乾燥風として、循環ブロアの回転により外槽と循環風路との間で循環する。ドラム内の洗濯物から水分を奪って外槽から排出された乾燥風は、循環風路に含まれる縦風路を流れ、当該縦風路に流された水との間で熱交換を行い、除湿される。除湿された乾燥風はヒータで再加熱される。
【０００４】
さらに、上記特許文献１のドラム式洗濯乾燥機では、オゾン発生装置がオゾン供給管を介して循環風路における循環ブロワの吸気口側に繋がる。ドラム内の処理対象物に対して除菌等を行う除菌運転の際には、オゾン発生器と循環ブロアが動作する。循環ブロワが回転すると、オゾン発生装置で発生したオゾンが循環ブロワに吸い込まれる。吸い込まれたオゾンは、循環風路を流れる空気に混合されて外槽およびドラム内に供給される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－２０２２２５公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、ドラム式洗濯乾燥機では、ドラム内の洗濯物を乾燥させる乾燥ユニットが、ヒートポンプ装置を備える。ヒートポンプ装置は、低温の冷媒が流れる第１熱交換器（蒸発器）と、高温の冷媒が流れる第２熱交換器（凝縮器）とを含む。第１熱交換器および第２熱交換器は、多数の金属製のフィンを有する。
【０００７】
上記特許文献１のドラム式洗濯乾燥機にヒートポンプ装置が用いられた場合、乾燥風路では、循環ブロアの下流側に、ヒータに替えて第１熱交換器と第２熱交換器とが配置される。また、縦風路に水を流すための給水バルブが無くされる。乾燥工程では、第２熱交換器で加熱された乾燥風が、外槽およびドラム内に供給される。外槽から循環風路に戻った乾燥風は、第１熱交換器で冷却され、除湿される。
【０００８】
このように、上記特許文献１のドラム式洗濯乾燥機にヒートポンプ装置が用いられた場合、除菌運転の際には、循環ブロワが吸い込んだオゾンを含む空気が、当該オゾンがドラム内の処理対象物の除菌等により消費される前の段階で、第１熱交換器および第２熱交換器を通過することになる。この場合、オゾン濃度の高い空気が第１熱交換器および第２熱交換器に接触するため、これら熱交換器のフィンが、オゾンにより酸化されやすくなり、錆びやすくなることが懸念される。
【０００９】
本発明は、かかる課題に鑑みてなされたものであり、ヒートポンプ装置の熱交換器に錆が発生することを抑制しつつ、循環路を流れる空気に良好にオゾンを混合させることが可能な洗濯乾燥機を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の第１の態様に係る洗濯乾燥機は、筐体内に配置された外槽と、前記外槽内に回転可能に配置された内槽と、前記外槽に接続された循環路と、前記循環路内に配置され、前記外槽と前記循環路との間で空気を循環させる送風器と、前記循環路内の前記送風器よりも下流側に配置された、金属製のフィンを有する第１熱交換器および第２熱交換器を含み、前記第１熱交換器に低温の冷媒を流すとともに前記第２熱交換器に高温の冷媒を流すヒートポンプ装置と、空気からオゾンを生成するオゾン発生器と、一端面が開放されるとともに他端面が閉塞され、前記オゾン発生器が収容される収容管と、を備える。ここで、前記循環路は、前記第１熱交換器および前記第２熱交換器よりも下流に、オゾンが取り込まれる取込口が設けられた筒状のオゾン取込部を有する。また、前記収容管には、外部に開口する開口部が設けられる。さらに、前記収容管は、前記オゾン取込部の軸線に対する、前記オゾン取込部を空気が流れる方向における前記収容管の軸線の角度が、鋭角または直角となるように、前記一端面が前記取込口に接続される。
（【００１１】以降は省略されています）
