公開番号2025181157
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024088969
出願日2024-05-31
発明の名称滅菌器
出願人国立大学法人大阪大学,独立行政法人国立病院機構,株式会社タカゾノ
代理人弁理士法人深見特許事務所
主分類A61L 2/07 20060101AFI20251204BHJP(医学または獣医学;衛生学)
要約【課題】小型化により効率よく搬送することが可能な滅菌器を提供する。
【解決手段】滅菌器100は、第1収納部1と、チャンバ3と、ヒータ5と、貯液槽7とを備える。チャンバ3は第1収納部1内に設置され、被滅菌物を収納可能である。ヒータ5はチャンバ3内に供給される液体を加熱する。貯液槽7はチャンバ3内に供給される液体を貯留する。使用時における第1占有体積よりも非使用時における第2占有体積を小さくすることが可能である。
【選択図】図1
特許請求の範囲【請求項１】
筐体である第１収納部と、
前記第１収納部内に設置され、被滅菌物を収納可能なチャンバと、
前記チャンバ内に供給される液体を加熱するヒータと、
前記チャンバ内に供給される前記液体を貯留する貯液槽とを備え、
使用時における第１占有体積よりも非使用時における第２占有体積を小さくすることが可能である、滅菌器。
続きを表示（約 350 文字）【請求項２】
前記非使用時には前記ヒータおよび前記貯液槽のうちの少なくともいずれか一方を前記チャンバ内に収納することで、前記第１占有体積よりも前記第２占有体積を小さくする、請求項１に記載の滅菌器。
【請求項３】
前記チャンバ内に収納可能な第２収納部をさらに備え、
前記第２収納部は前記ヒータおよび前記貯液槽のうちの少なくともいずれか一方を取付けるための取付部を含む、請求項２に記載の滅菌器。
【請求項４】
前記第１収納部は折り畳み可能であり、
前記チャンバは伸縮可能な材料で形成され、
前記非使用時には前記第１収納部が折り畳まれ、前記チャンバが縮むことで、前記第１占有体積よりも前記第２占有体積を小さくする、請求項１に記載の滅菌器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、滅菌器に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
災害現場などでは、医療機器を滅菌する滅菌器が使用される場合がある。従来の滅菌器は大型であり、災害現場などに効率よく搬送することが困難であった。このため滅菌器を小型化するなど、滅菌器の搬送性を向上させることが求められている。
【０００３】
滅菌器の小型化に貢献する技術は、たとえば特開２０２１－１１２６５４号公報（特許文献１）に提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１１２６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特開２０２１－１１２６５４号公報には、チャンバと貯液槽とを側方視において互いに重ねることで筐体の上下方向の寸法を小さくできることが開示されている。しかし特開２０２１－１１２６５４号公報の開示技術においては、滅菌器を効率よく搬送することは考慮されていない。
【０００６】
本開示は上記の課題に鑑みなされたものである。本開示の目的は、効率よく搬送することが可能な滅菌器を提供することである。
【課題を解決するための手段】
【０００７】
本開示に従った滅菌器は、第１収納部と、チャンバと、ヒータと、貯液槽とを備える。チャンバは第１収納部内に設置され、被滅菌物を収納可能である。ヒータはチャンバ内に供給される液体を加熱する。貯液槽はチャンバ内に供給される液体を貯留する。使用時における第１占有体積よりも非使用時における第２占有体積を小さくすることが可能である。
【発明の効果】
【０００８】
本開示の滅菌器は、使用時における第１占有体積よりも搬送時等の非使用時における第２占有体積を小さくすることができる。このため滅菌器を効率よく搬送できる。
【図面の簡単な説明】
【０００９】
実施の形態１に係る滅菌器の動作時の態様を簡略化した模式図である。
実施の形態１に係る滅菌器の搬送時の態様を簡略化した模式図である。

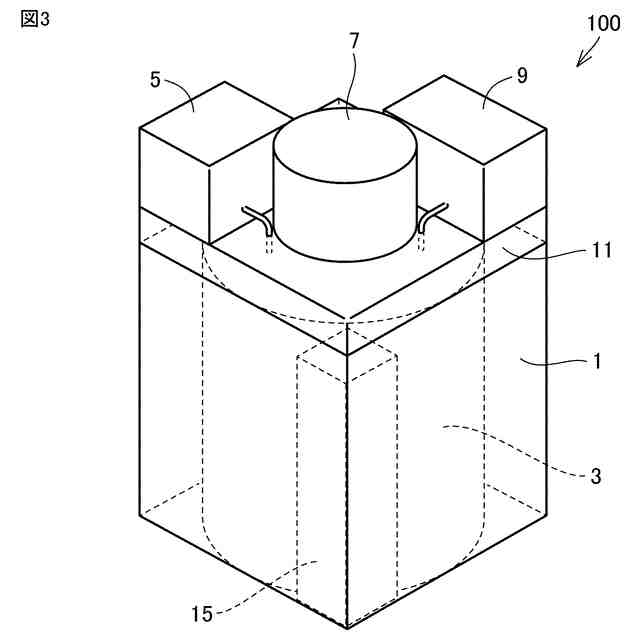

実施の形態１に係る滅菌器の動作時の外観態様を示す斜視図である。

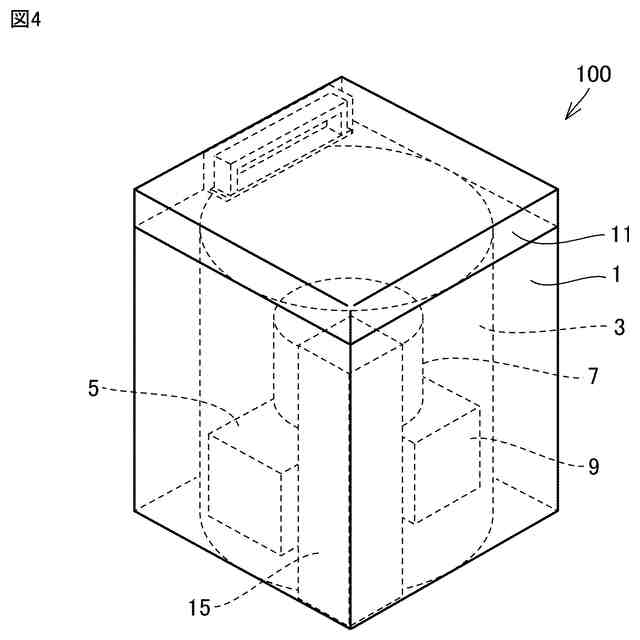

実施の形態１に係る滅菌器の搬送時の外観態様を示す斜視図である。

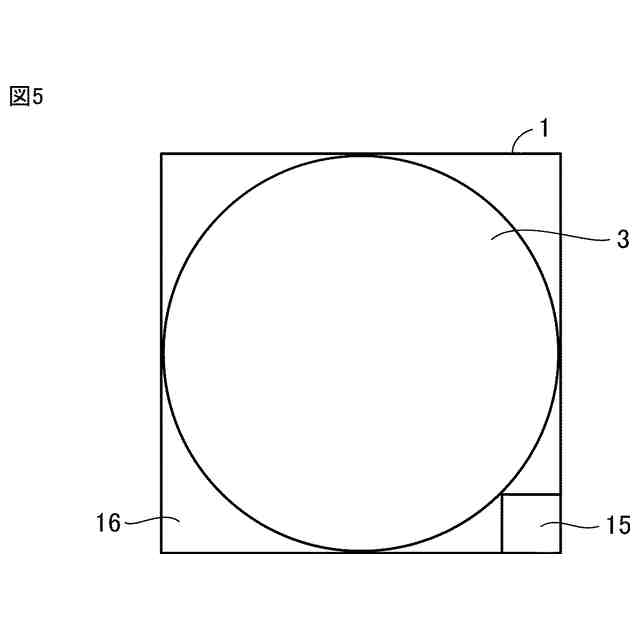

図３および図４の第１収納部を上方から見た概略図である。

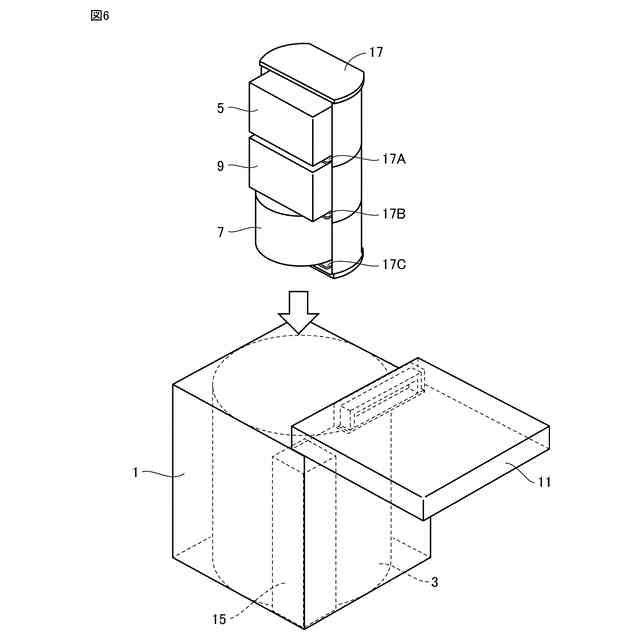

実施の形態１における扉が開き、ヒータなどを取付けるユニットが取り出される態様を示す斜視図である。

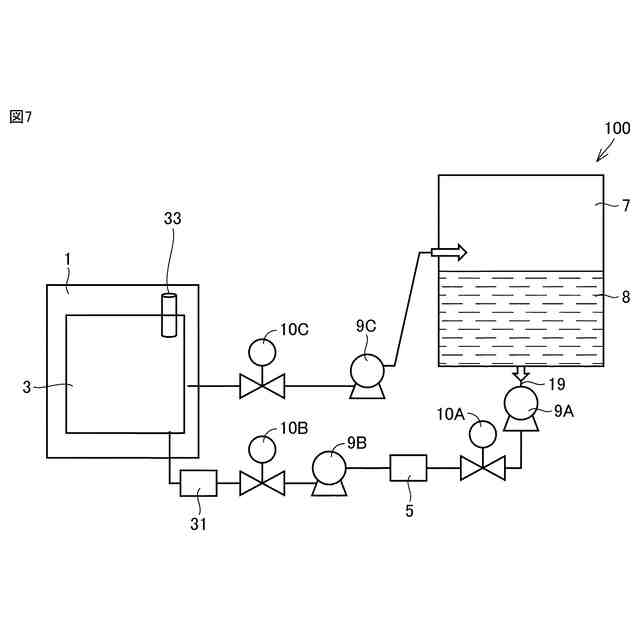

本実施の形態に係る滅菌器の配管の構成を示す模式図である。

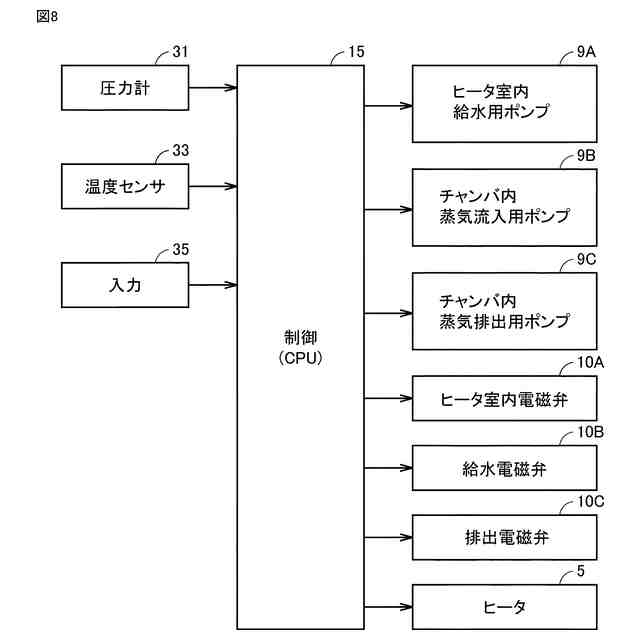

本実施の形態に係る滅菌器の電気的構成を示すブロック図である。

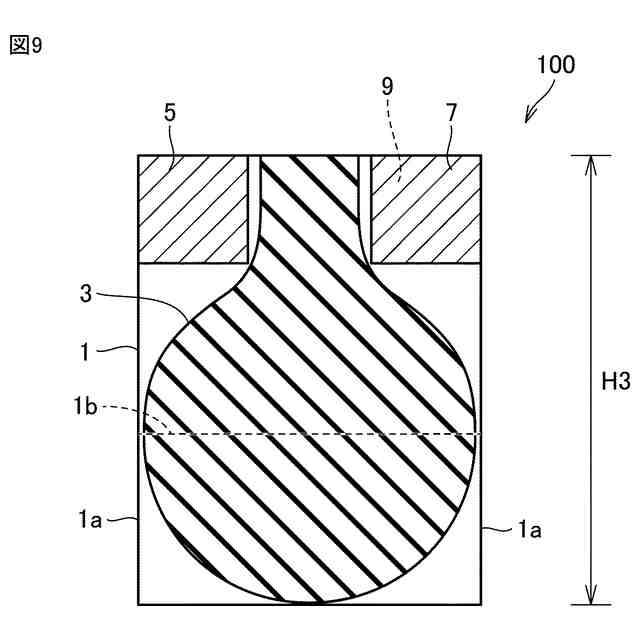

実施の形態２に係る滅菌器の動作時の態様を簡略化した模式図である。
実施の形態２に係る滅菌器の搬送時の態様を簡略化した模式図である。
実施の形態２に係る滅菌器の動作時の外観態様を示す斜視図である。
実施の形態２に係る滅菌器の搬送時の外観態様を示す斜視図である。
実施の形態２におけるチャンバ内への蒸気の流入時の、チャンバの態様を示す概略断面図である。
実施の形態２におけるチャンバ内からの蒸気の排出時の、チャンバの態様を示す概略断面図である。
図１４のように収縮されたチャンバが折り畳まれた第１収納部から取り出された態様を示す概略断面図である。
【発明を実施するための形態】
【００１０】
以下、図面に基づいて本発明の実施の形態を説明する。
（実施の形態１）
＜はじめに＞

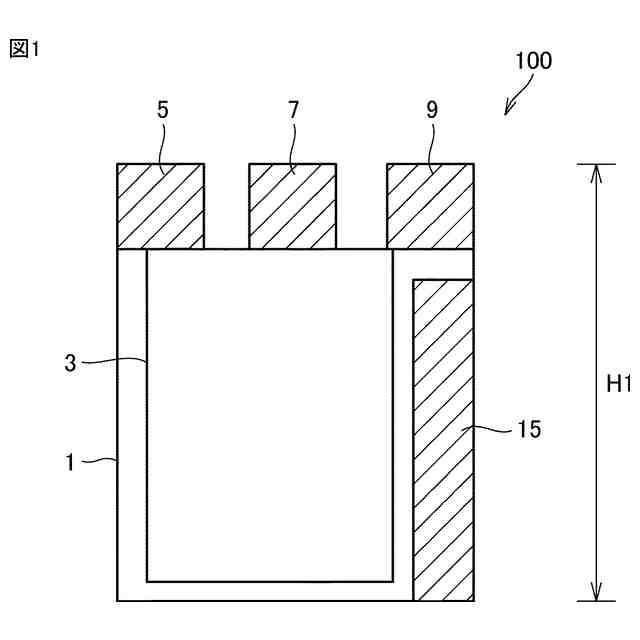

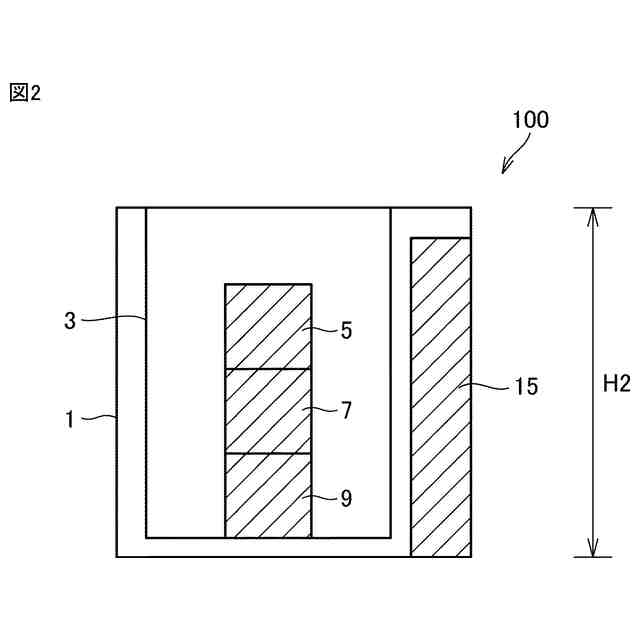

図１は、実施の形態１に係る滅菌器の動作時の態様を簡略化した模式図である。図２は、実施の形態１に係る滅菌器の搬送時の態様を簡略化した模式図である。図１および図２においては、当該滅菌器の特徴部分のみを抽出したものが、簡略化して示される。図１および図２に示されるように、本実施の形態に係る滅菌器１００は、第１収納部１と、チャンバ３と、ヒータ５と、貯液槽７と、ポンプ９とを備える。第１収納部１は筐体である。チャンバ３は第１収納部１内に設置される。ヒータ５はチャンバ３内に供給される液体を加熱する。貯液槽７はチャンバ３内に供給される液体を貯留する。図１に示される、使用時における滅菌器１００の第１占有体積よりも、図２に示される、非使用時における滅菌器１００の第２占有体積を小さくすることが可能である。具体的には、図２に示されるように、搬送時などの滅菌器１００の非使用時にはヒータ５、貯液槽７およびポンプ９がチャンバ３内に収納される。これにより滅菌器１００は、非使用時における第２占有体積が使用時における第１占有体積より小さくなる。つまり図２の滅菌器１００は、ヒータ５などがチャンバ３内に収納されているため、図１の滅菌器１００に比べて全体的にサイズが小さい。たとえば図２での滅菌器１００の高さ方向の寸法（全長）Ｈ２は、図１での同寸法（全長）Ｈ１よりも小さい。
（【００１１】以降は省略されています）
